三、维修案例
例1:开机后,有伴音,屏幕亮一下即灭。
分析与检修:开机后指示灯亮,几秒钟后伴音出现,屏幕上刚显示出图像,马上熄灭,判断是逆变器电路的保护电路动作。
对逆变器电路的供电、控制电压进行检查,均正常。开机的瞬间,用数字表交流电压档,黑表笔接地,红表笔搭接 CN3~CN7 的 4 个高压输出连接器的插头外皮,通过电磁感应测量交流输出电压,开机后的几秒钟内有 300 V 左右的交流感应电压输出,当灯管刚亮时,马上消失。并将 4 个连接器的检测电压进行比较,发现CN3 的交流电压偏低,此时测量 U3 的③脚电压低于正常值 2.5 V,判断是该连接器相关的灯管或高压升压电路的故障。试将 CN4 连接灯管的插头拔掉,开机测量CN4 的交流电压升上来,且灯管点亮超过 1 s 后,才熄灭。
根据故障现象分析,CN4 连接器相关的灯管发生故障,造成过电流保护;当拔掉灯管连接插头时,由于高压输出无负载,又造成输出过电压和电流不平衡,引起过电压保护电路动作。将 CN9 连接的灯管更换后,故障排除。
例2:开机后有伴音,屏幕不亮。
分析与检修:开机后,指示灯亮,有伴音,无图像,观察背光灯,根本不亮。检查逆变器的工作条件,测量连接器 CNB/CN403 的引脚电压,测量⑧脚的 +12 VD供电、11脚的 BLON 逆变器开启电压、⑨脚的 I—PWM调光电压均正常。用感应方法测量逆变器输出,连接器无感应电压输出,说明逆变器电路未工作。用示波器测量连接器 CNB/CN403 的④、⑤脚,无脉冲波形输出,判断故障在小电路板上
。

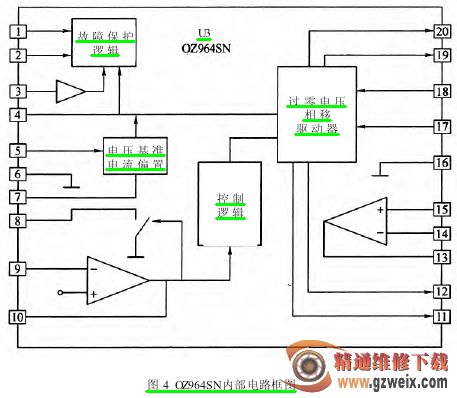

对以 U3 为核心的小电路板背光灯控制电路进行检测,发现 U3 的⑤脚无 5 V 电压输入;对 5 V 供电电路进行检测,发现 5 V 稳压供电电路 U1 的①脚有 12 V电压输入,但②脚无 5 V 电压输出。更换 U1 后,故障排除。
