飞利浦公司推出的UBA2032T高压单片IC,是采用EZ-HVSOI工艺制造的一种新型高压全桥驱动器。UBA2032T在全桥拓扑中通过外部MOSFET可以驱动任何一种负载,尤其适用于驱动高强度的放电灯(HID)或者全桥电路设计。它可以使用内部的振荡器或者利用外部驱动电路对全桥电路的高电压平移控制,为了保证能够产生精确的50%占空比,在振荡器反馈信号输出驱动器之前,振荡器的信号经过2分频后才能通过驱动器。UBA2032T的主要特点如下:
(1)内置自举二极管和高压电平移位器;(2)桥路电压最高可达550 V,并可直接从IC的HV脚输人高压端,为内部电路产生低压,从而无需附加低压电源;(3)输入启动延时,能够使用简单的。RC滤波器或者来自驱动器的控制信号产生延迟,振荡器的频率能够调节;(4)非交叠时间可以由自适应非交叠电路控制,最小非交叠时间可在内部固定。
1 UBA2032T的引脚结构

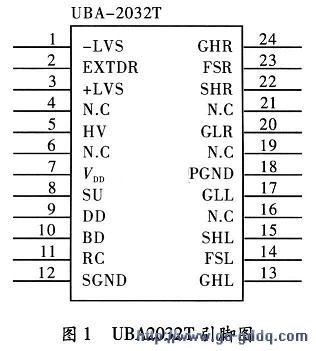

UBA2032T采用SO24塑料封装形式,引脚排列如图1所示。
UBA2032T内部集成了电压稳压器、振荡器、输入信号延迟和桥路禁止电路、控制逻辑、高/低压电平移位器、高端左/右驱动器和低端左/右驱动器等电路。该芯片集成度高,为全桥电路的设计带来了方便。
