LCD是英文“Liquid Crystal Display”的简写，表示液态晶体显示，也就是常说的液晶屏；TFT是英文“Thin Film Transistor”，表示薄膜场效应晶体管。TFT-LCD就是指用TFT控制液晶像素的液晶屏，它是众多LCD中最常用的一类。
    TFT-LCD实为一组件，即常说的液晶屏组件，主要由液晶面板、背光源、均光膜、行列驱动电路与时序控制电路（常称逻辑板）组成。常说的TFT-LCD接口是指液晶屏组件与主板（又称信号处理板，或信号板）相连的接口，即逻辑板的信号输入接口，如图1所示。

    在液晶彩电或液晶彩显中，TFT -LCD的接口有TTL （RGB）、LVDS、EDP、RSDS、TMDS等多种类型，其中，前三种用得较多，下面具体谈谈这几种接口的特点及信号组成。
   一、TTL接口
TTL是英文“Transistor Transistor Logic”的简写，表示“晶体管一晶体管逻辑”的意思。TTL电平信号由TTL器件产生。TTL器件是数字集成电路的一大门类，它采用双极型工艺制造，具有高速度、低功耗和品种多等特点。
    1. TTL接口特点简介
    TTL接口属于并行方式传输数据的接口，驱动板主控芯片输出的TTL数据信号，经电缆线直接传送到液晶面板的输入接口。也就是说，当采用这种接口时，不必在液晶显示器的驱动板端和液晶面板端使用专用的接口电路，而是将RGB信号直接送给TFT-LCD。
    由于早期的数字处理芯片都是采用TTL方式，因此TTL接口多用在早期的液晶屏产品中，主要是小屏幕（一般不大于15英寸）或低分辨率液晶屏，如早期的液晶彩显或笔记本电脑所用显示屏。
值得注意的是，在近几年的液晶彩电中，奇美公司生产的V216B1-LN1、V260B1
 -L02、V260Bl-LN1型液晶屏，康佳公司生产的KPL＋216A1 C401型液晶屏，这几款液晶屏也用TTL接口，如图2所示。

    由于TTL接口信号电压高、连线多、传输电缆长，因此该电路的抗干扰能力比较差，而且容易产生电磁干扰（EMI），加之其像素时钟最高只有28MHz，已不能满足高画质图像信号的要求，所以这种接口已逐渐被淘汰。
    2. TTL接口信号组成
    驱动板TTL输出接口中一般包含RGB数据信号、时钟信号和控制信号这三大类信号，如图3所示。

    （1）RGB数据信号
    1）单通道TTL
    单通道6bit TTL输出接口又称作6bit单路TTL接口。该类接口共有18条R、G、B数据线，分别是R0～R5红基色数据6条，GO-G5绿基色数据6条，B0～B5蓝基色数据6条，共6×3=18条。由于基色RGB数据为18bit、因此这类接口也称为18位或18bitTTL接口。
6bit单路TTL接口对应的上屏线多为31扣针或41扣针线，如图4所示。其中，31扣针线主要用在8～12英寸的笔记本液晶屏中；41扣针线主要用在15英寸液晶显示器中。

    单通道8bit TTL输出接口又称作8bit单路TTL口。该类接口共有24条RGB数据线，分别是R0～R7红基色数据8条，B0～B7绿基色数据8条，B0～B7蓝基色数据8条，共8×3=24条。由于基色RGB数据为24bit，因此这类接口也称为24位或24bitTTL接口。
    2）双通道TTL
    双通道就是指有两组RGB数据，分为奇、偶通道，时钟有的也分为奇、偶（OCLK、ECLK），如图5所示，有的公用一个。

    双通道6bit TTL输出接口又称作6bit双路TTL接口。该类接口共有36条RGB数据线，分别是奇路RGB数据线18条，偶路RGB数据线18条，6×3×2=36条。由于基色ROB数据为36bit，因此这类接口也称为36位或36bitTTL接口。
    6bit双路TTL接口实物如图6所示，常采用30＋45针软排线，或60～80扣针上屏线，主要用在14、15英寸的液晶屏中。

    双通道8bit TTL输出接口又称作8bit双路TTL接口。该类接口共有48条RGB数据线，分别是奇路RGB数据线24条，偶路RGB数据线24条，8×3×2=48条。由于基色RGB数据为48bit，因此这类接口也称为48位或48bitTTL接口。
    （2）时钟信号
    时钟信号是指像素时钟信号。该信号是传输数据和对数据信号进行读取的基准。在使用奇／偶像素双路方式传输RGB数据时，不同的输出接口使用像素时钟的方法有所不同。有的输出接口奇／偶像素双路数据共用一个像素时钟信号，有的输出接口奇／偶两路分别设置奇数像素数据时钟和偶数像素两个时钟信号，以适应不同液晶面板的需要。
    （3）控制信号
    控制信号包括数据使能信号（或有效显示数据选通信号）DE、行同步信号HS、场同步信号VS。
    3.TTL接口LCD示例

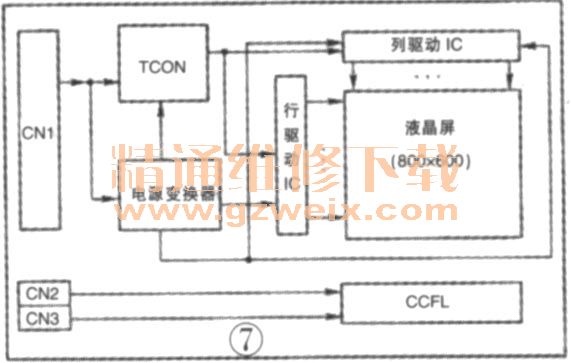

    由LG -PHILIPS公司生产的LB121S1-A2型液晶屏（12.1英寸）在早期的笔记本中用得较多，其分辨率为800 × 600， RGB像素按垂直条状排列，显示方式为常亮型（像素两端不加电压时光线通过），上屏电压为3.3V，内置有两只背光灯管，其组成框图如图7所示。

    该液晶屏配置有CN1～CN3三个输入插口，CN1为41针单路6bitTTL信号接口，CN2、CN3为CCFL背光灯插口。CN1的各针引脚功能见表1。
