FAN7530功率因数校正（PFC）控制器
    FAN7530是飞兆半导体公司推出的临界导通模式功率因数校正控制器，具有较低的待机功耗，且在各种状态下的THD（总谐波失真）都非常小，并具有非常高的系统可靠性，现已广泛用于液晶彩电、液晶显示器、电源适配器等电路中。

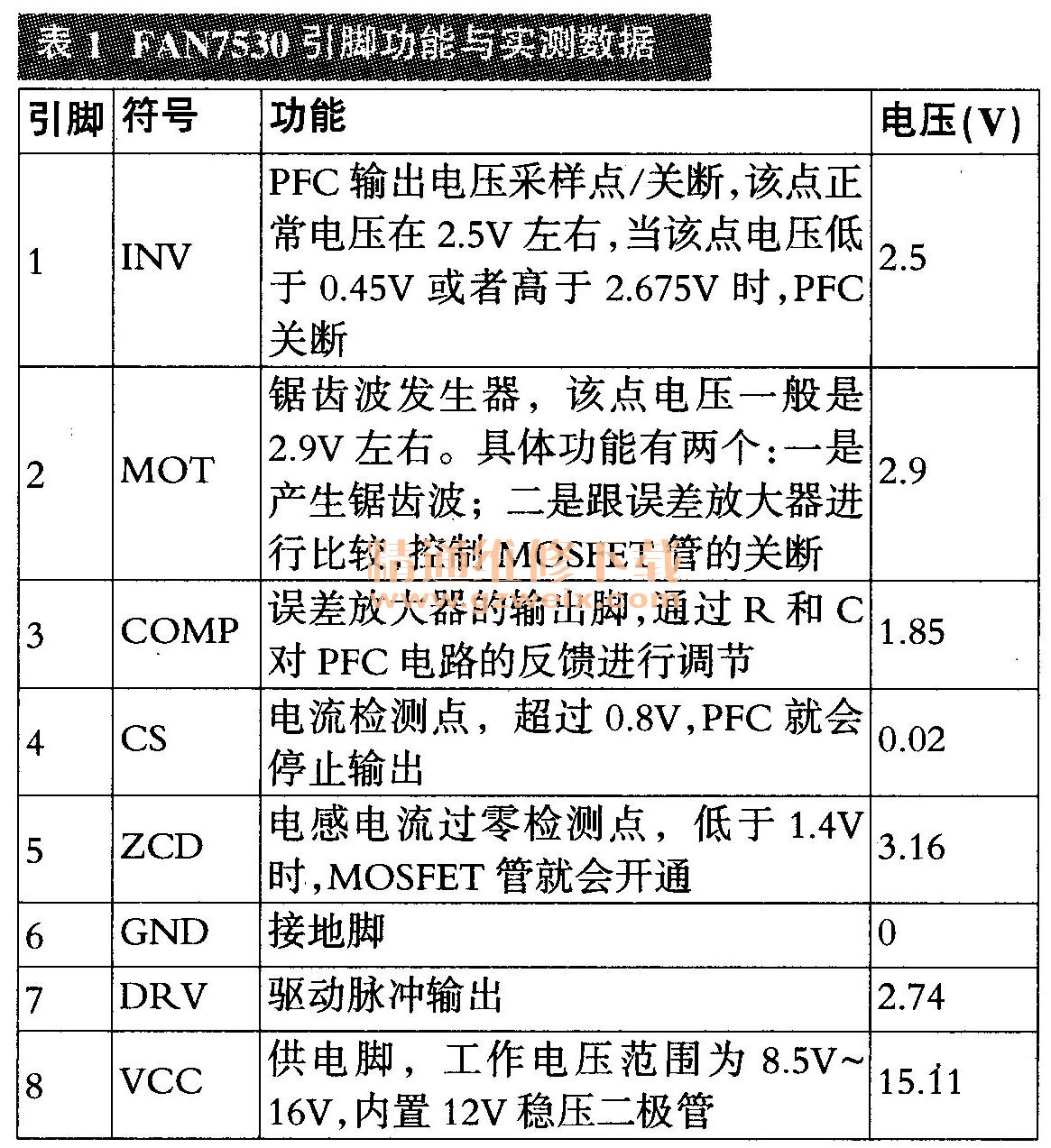

    该IC采用8脚贴片封装，其引脚功能与实测数据（电压值在康佳LC42DS60液晶彩电中测得）见表1。

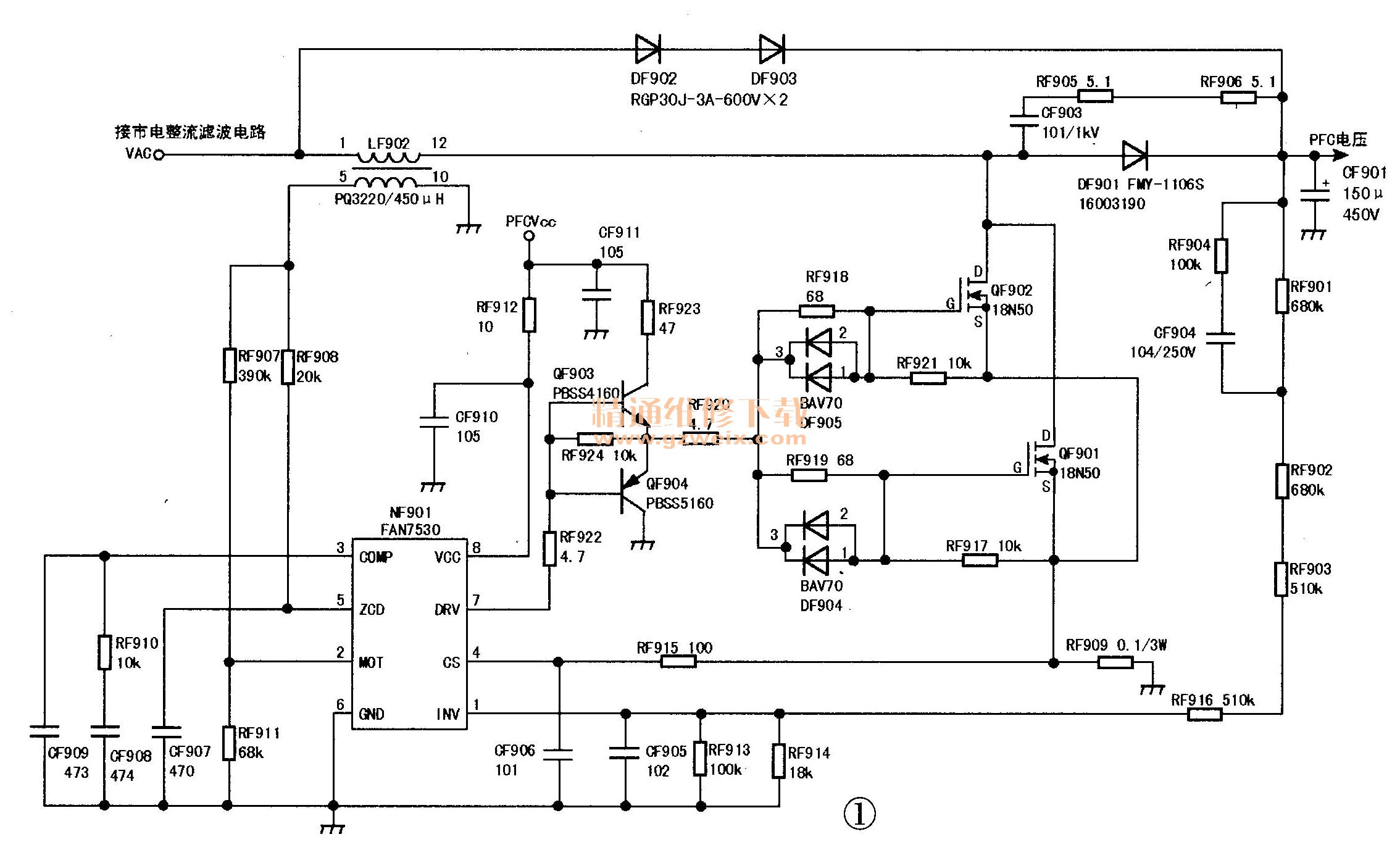

    FAN7530在康佳LC42DS60液晶彩电中的应用电路如图1所示，AC220V市电经整流滤波后的脉动电压，经储能电感LF902送到PFC功率因数校正电路中开关管QF901、QF902的漏极；开机后，经待机控制电路送来的PFCVcc电压，加到FAN7530 （NF901）的⑧脚，为其提供工作电压，NF901启动工作，产生锯齿波脉冲电压，经内部电路处理后，从⑦脚输出激励脉冲，QF901、QF902工作于开关状态。

    当QF901、QF902饱和导通时，市电电压由整流后的300V电压经电感LF902、QF901和QF902的D-S极到地，形成回路；当QF901、QF902截止时，300V电压经电感LF902、DF901、CF901到地，对CF901充电，同时，流过LF902的电流呈减小趋势，电感两端必然产生左负、右正的感应电压。这一感应电压与300V电压的直流分量叠加，在滤波电容CF901正端形成380V左右的PFC直流电压，这样不但提高了电源利用电能的效率，而且使得流过LF902的电流波形和输入电压的波形趋于一致，从而达到提高功率因数的目的。
    PFC电路输出电压经RF901～RF903、RF916与RF913、RF914分压后，作为取样电压，从NF901的①脚输入；LF902的次级感应电压一路经RF907送到NF901的②脚，作为误差信号；另一路经RF908送到NF901的⑤脚，作为过零检测信号。上述取样和检测电压经内部比较放大后，进行对比与运算，确定输出端⑦脚的脉冲占空比，维持输出电压的稳定。在一定的输出功率下，当输入电压降低时，NF901的⑦脚输出的脉冲占空比变大，开关管QF901、QF902的导通时间延长，输出电压升高到正常值；当输入电压升高时，NF901的⑦脚输出的脉冲占空比变小，开关管QF901、QF902的导通时间缩短，输出电压降低到正常值。
    FAN7530的⑧脚VCC供电送入端，设有电压检测电路，当该脚电压过低或过高时，内部保护电路启动，切断IC内部供电，达到保护目的。
    FAN7530的①脚PFC输出电压取样输入端，内设误差放大器和采样点关断电路，该点正常电压在2.5V左右。当输入到①脚的取样电压低于0.45V或者高于2.675V时，PFC校正电路关断。
    FAN7530的④脚为电流检测输入端，通过RF915对MOSFET开关管QF901、QF902的漏极电阻RF909两端电压进行检测。RF909两端的电压降反映了PFC电路电流的大小，当MOSFET开关管QF901、QF902电流过大时，RF909两端的电压降随之增大，FAN7530的④脚电压超过0.8V，PFC就会停止输出。

    FAN7602B/BMX绿色电流模式PWM控制器
    FAN7602B，FAN7602BMX是一款绿色电流模式PWM控制器，专为离线适配器设计，内置65kHz脉宽控制器和高压启动开关，具有完善的过流、过压保护电路，广泛用于DVD，电源适配器及LCD显示器中，其待机功耗可低至0.3W。

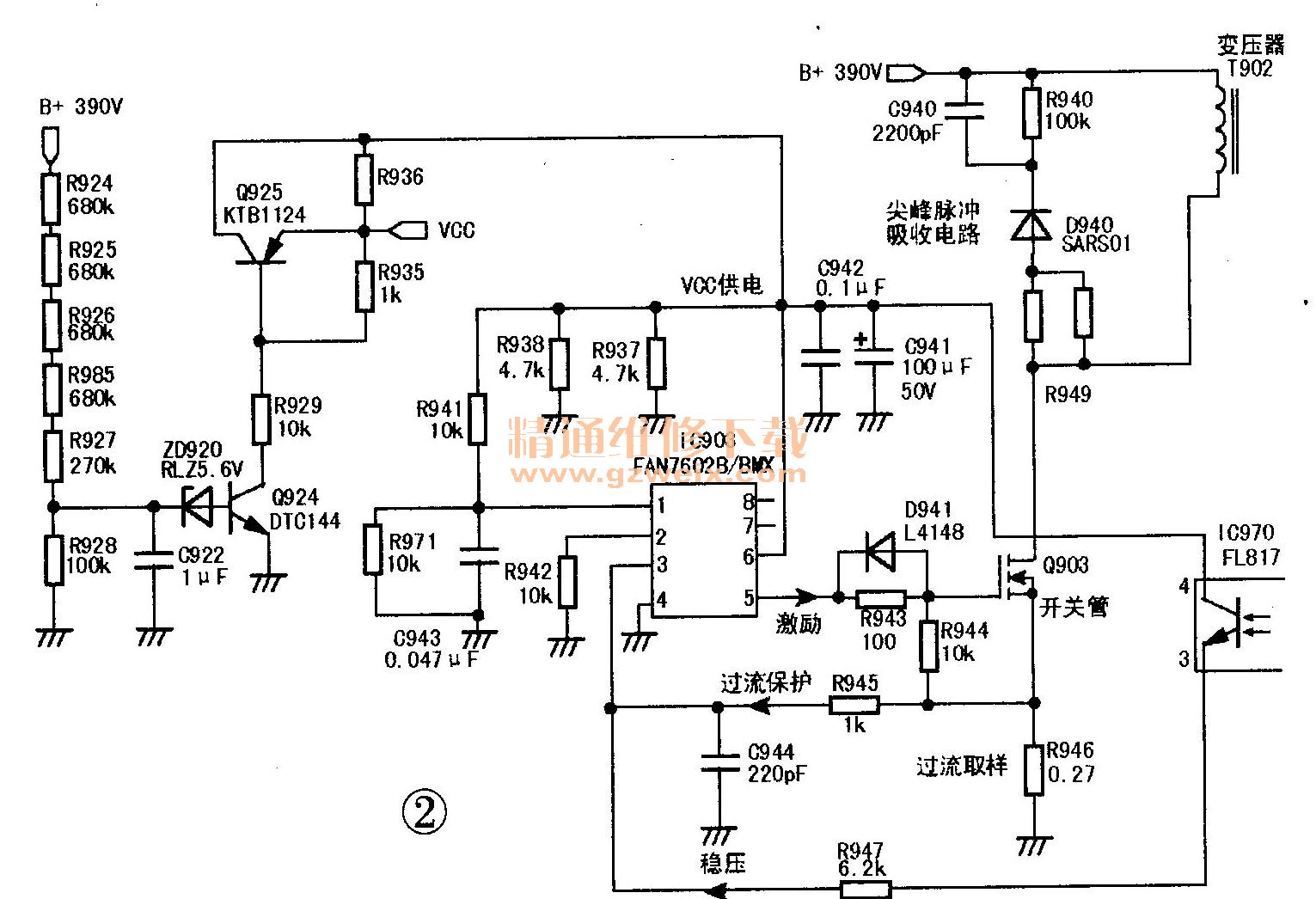

    该IC采用8脚封装，在长虹LT26510彩电中的应用电路如图2所示，其引脚功能与实测电压见表2。

    FAN7930有源PFC控制器
    FAN7930是飞兆半导体公司推出的一款用于临界导通模式（critical conduction mode，CRM）的有源升压PFC控制器，适用于液晶和等离子彩电，以及200W以下需强制使用PFC的电器，包括功率超过25W的C类照明设备，以及功率超过75W的D类PC、电视和监视器等。
    FAN7930使用电压模式PWM，通过比较内部斜坡信号的电压和误差放大器的输出电压，获得MOSFET关断信号。由于电压模式CRM PFC控制器不需要经整流的AC线路电压信息，可以省去电流模式CRM PFC控制器所需的输入电压检测网络。
    FAN7930采用8脚SOP封装，带有一个PFC就绪引脚，用于触发下一个功率级。同样在下一个功率级中，PFC就绪引脚可以省去一个用于PFC欠压闭锁（UVLO）的外部电路，同时降低功耗。
    FAN7930还具有最大开关频率限制功能，能在大电流状态下稳定工作。另外，该IC所具有的AC快速测试功能能在输入电压异常时快速反应，提高系统的可靠性。
    康佳KIP ＋L200112C1 -01型液晶彩电电源板（34007089）采用了该IC，相关电路如图3所示。

    IR21845半桥激励器

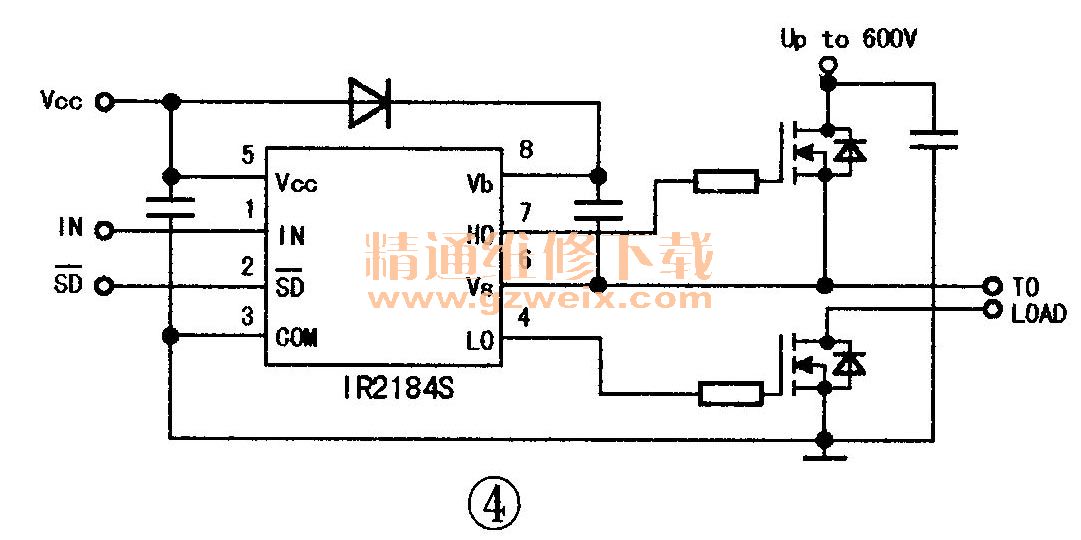

    IR2184S是一个高压高速的半桥激励器，采用8脚SOIC封装，引脚功能见表3，典型应用电路如图4所示。

    FA5571N电源管理芯片

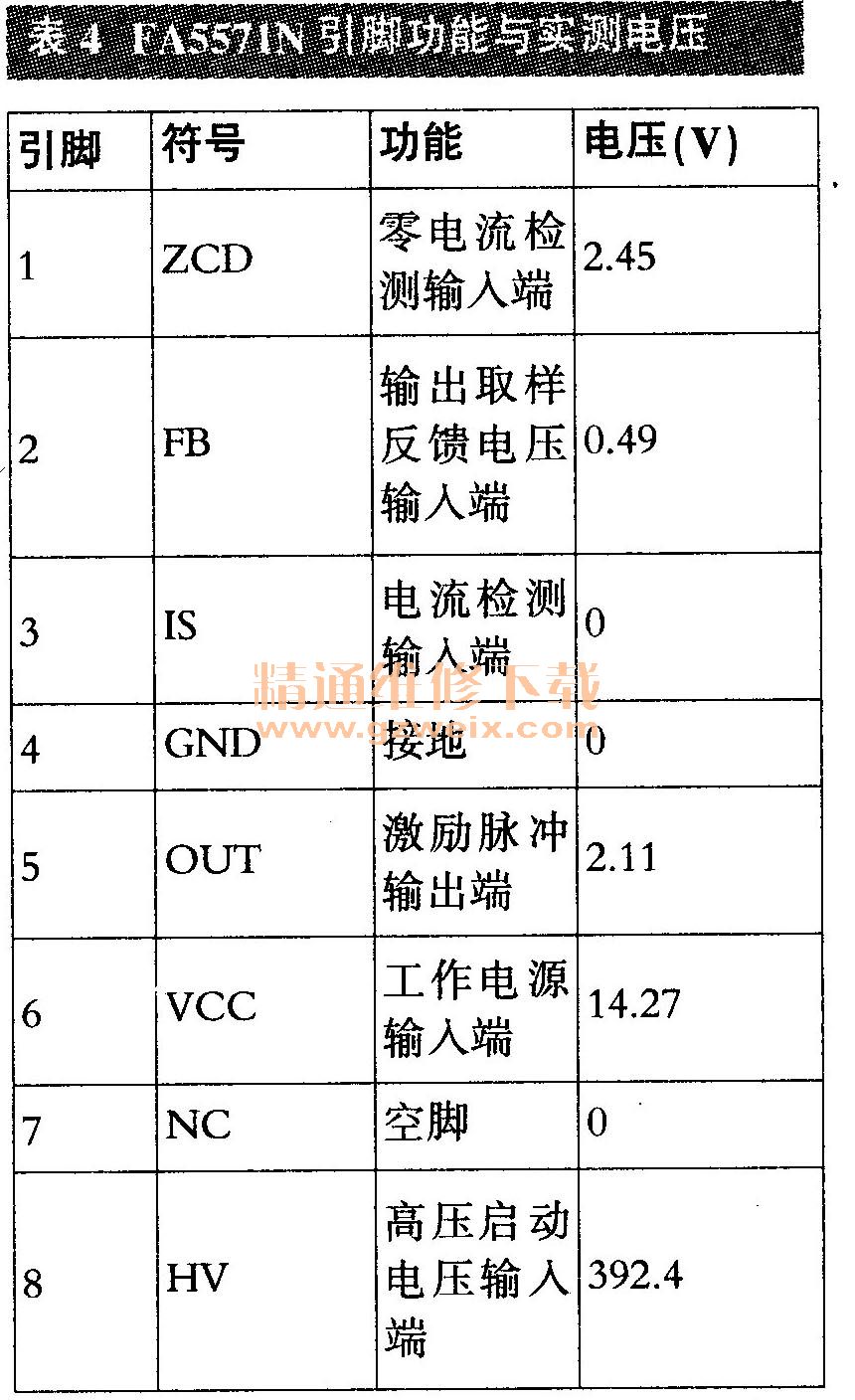

    FA5571 N是一款电源驱动控制电路，内含振荡、取样稳压、电流检测和激励输出电路，推动大功率开关管工作，采用SOP-8封装形式，其引脚功能见表4。

    TCL IP42CS型液晶彩电电源板就采用了以FA5571 N（U805）为核心组成的主开关电源，如图5所示，产生＋24V/2A电压，为主板和逆变器推动电路供电。

    提示：FA5571N、NCP1207、NCP1203、NCP1271（1271P65）可以相互直接代换。
