VlPer17L开关电源厚膜电路

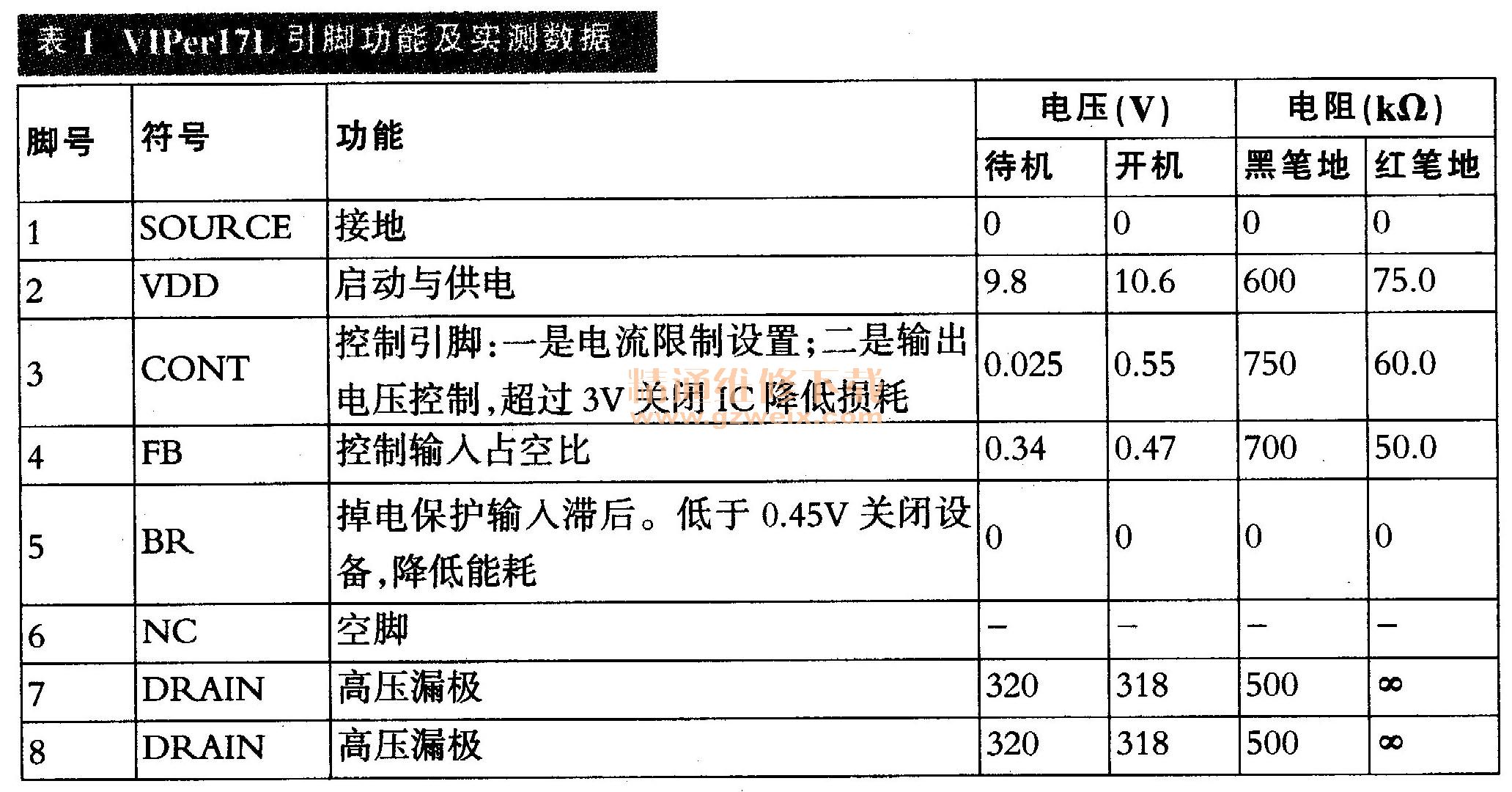

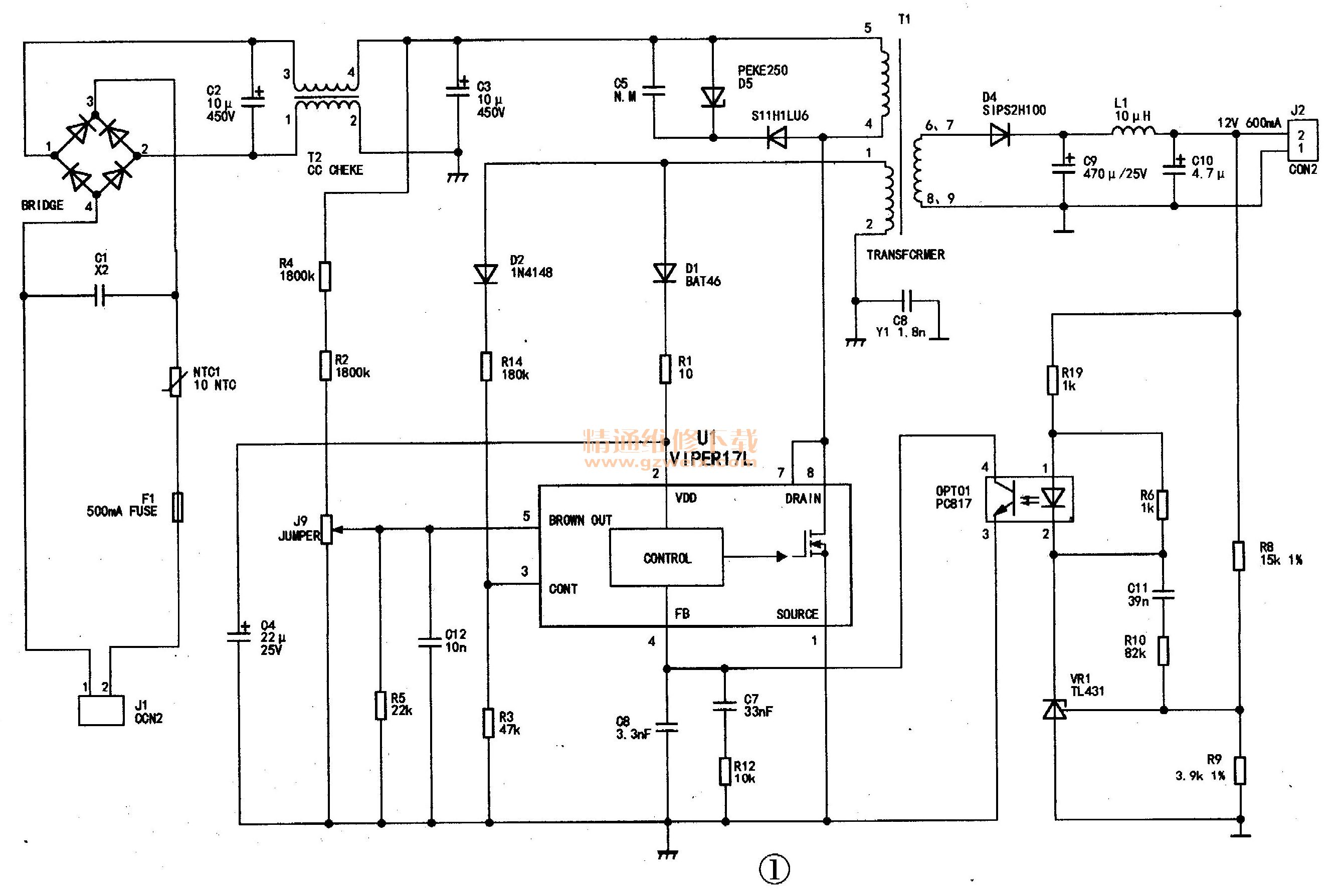

    VIPer17L是意法半导体公司生产的开关电源稳压厚膜块，内部集成有脉宽调制器和一只耐压800V的功率型场效应管，在输入电压为AC85V-270V时，输出功率高达7W，其典型应用电路如图1所示。VIPer17L的引脚功能及在TCL PWE3210型液晶彩电电源板中的实测数据见表1。

    TP565161/A/B液昌屏偏压电源IC
    TPS65161 /A/B是一款液晶屏偏压电源IC，具有大电流输出能力，能够为TFT-LCD面板提供4路符合时序要求的电压（VDD、VDA、VGHP、VGL），其中，驱动电压VDD主要为驱动板上的时序控制器和面板上扫描驱动器和数据器提供驱动电源；主电源VDA提供驱动LCD显示器中众多模拟IC（包括将图像内容驱动到液晶屏本身的数据驱动器）所需的高电压；电压VGHP和负电压VGL通过扫描驱动器中的电平转换和缓冲放大后去控制TFT的开和关。

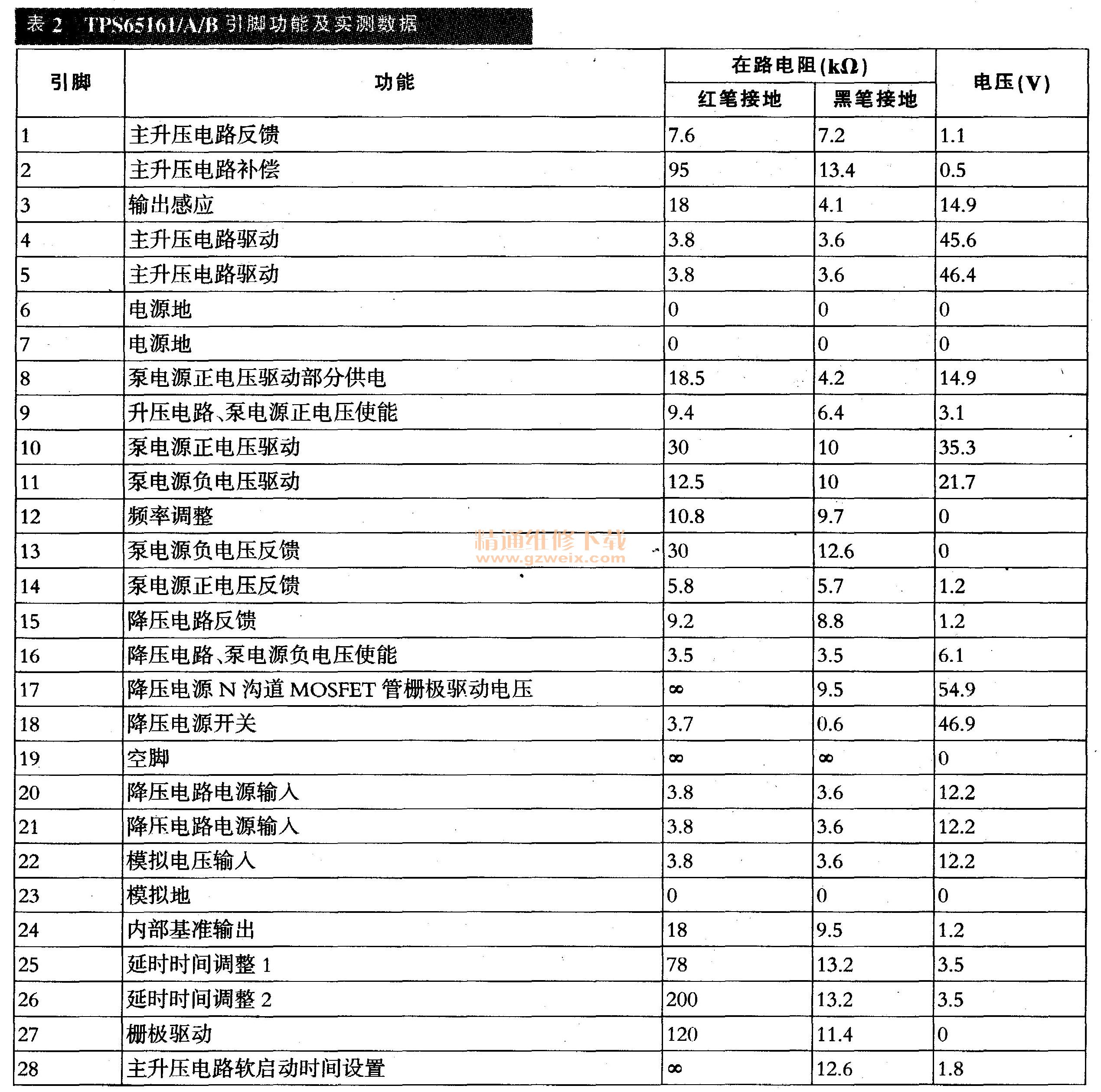

    该IC的输入电压范围较宽，具体值为8V-14.7V（典型电压为12V），内部集成有可调上电时序和升压转换电路，且有过电压保护、过热保护（155℃）和短路保护锁存功能，其典型应用电路如图2所示，引脚功能及实测数据（在6870C-0099B型逻样板上测定）见表2。

    STR-T2268开关电源厚膜电路
    STR-T2268或STR-E2268是日本三肯公司开发的厚膜集成电路，主要用于大屏幕LCD-TV、LCD背投电视等低电压、大电流的场合。该厚膜块内置启动电路、振荡电路、误差反馈电路、驱动控制电路，高端与低端大功率1VIOSFET开关管等输出电路，具有自动跟踪、多种模式控制、过电压保护、过载保护、过电流保护及过温保护等功能，配合三肯STR-E1565厚膜块进行待机控制。
    该厚膜电路主要用在长虹GP03、GP07、GP08等液晶彩电电源板中，见图3，其引脚功能与维修实测数据见表3。



    启动电压从STR-T2268⑤脚输入，经内部启动电路后从⑨脚输出，对⑨脚外接电容C813进行充电。当⑨脚电压上升到20V时，STR-T2268内部振荡、逻辑电路启动，同时输出开关脉冲经缓冲放大后驱动双MOs管工作在开关状态。电源启动后，若由于某种原因造成STR-T2268⑨脚外接电容C813充得的电压在7V～10V之间时，电源启动停止；若电压在28V以上或7V以下时，内部将进入过压及欠压保护状态。
    在本开关电源中，STR-T2268⑤、⑨脚并联，其工作电压来自两个方面：一方面来自由R851、D810、C834组成的电路，另一方面来自R853、D809、C834组成的电路。在待机状态时，从主开关变压器T804④脚输出的脉冲经R851限流、D810整流、C834滤波，得到28V左右的电压提供给Q805 b、e极；与此同时，光电耦合器U803B因受到待机电路的控制而处于截止状态，Q806、Q805也截止，STR-T2268⑤、⑨脚无启动电压输入。当由待机状态转为开机状态时，光电耦合器U803B进入导通状态，Q806、Q805随即转为饱和状态，由D810整流、C834滤波得到的28V电压从Q805 c极输出，送到STR-T2268⑤、⑨脚并对C813充电。当⑤、⑨脚电压上升到20V时，STR -T2268副开关电源启动。
    STR-T2268副开关电源启动后，副开关变压器T803初级⑧-④绕组有电流流过，由于互感，将在T803①-②绕组产生互感脉冲。该脉冲经R853限流、D809整流、C834滤波得到约21.5V稳定直流电压，经Q805向STR-T2268⑤、⑨脚提供持续的工作电压。所以，若STR-E1565主开关电源未工作，STR-T2268副开关电源则不能启动。
