FSFRI700A800/1900/2000/2100开关电源厚膜电路
    FSFR1700、FSFR1800、FSFR1900、FSFR2000和FSFR2100均是仙童公司生产的开关电源厚膜电路，集成了大功率MOs开关管和LLC半桥式谐振控制电路，通过对频率的控制达到稳定输出电压的目的，并且内置软启动和过压、过载、过热保护电路。
    这五种厚膜电路均采用9-SIP封装，如图1所示，其内部姗针脚功能相同，输出功率有所差异，见表1。



     提示：上述功率是在厚膜块的工作电压为直流350V400V，在50℃的开放式状态中所测的最大连续功率。

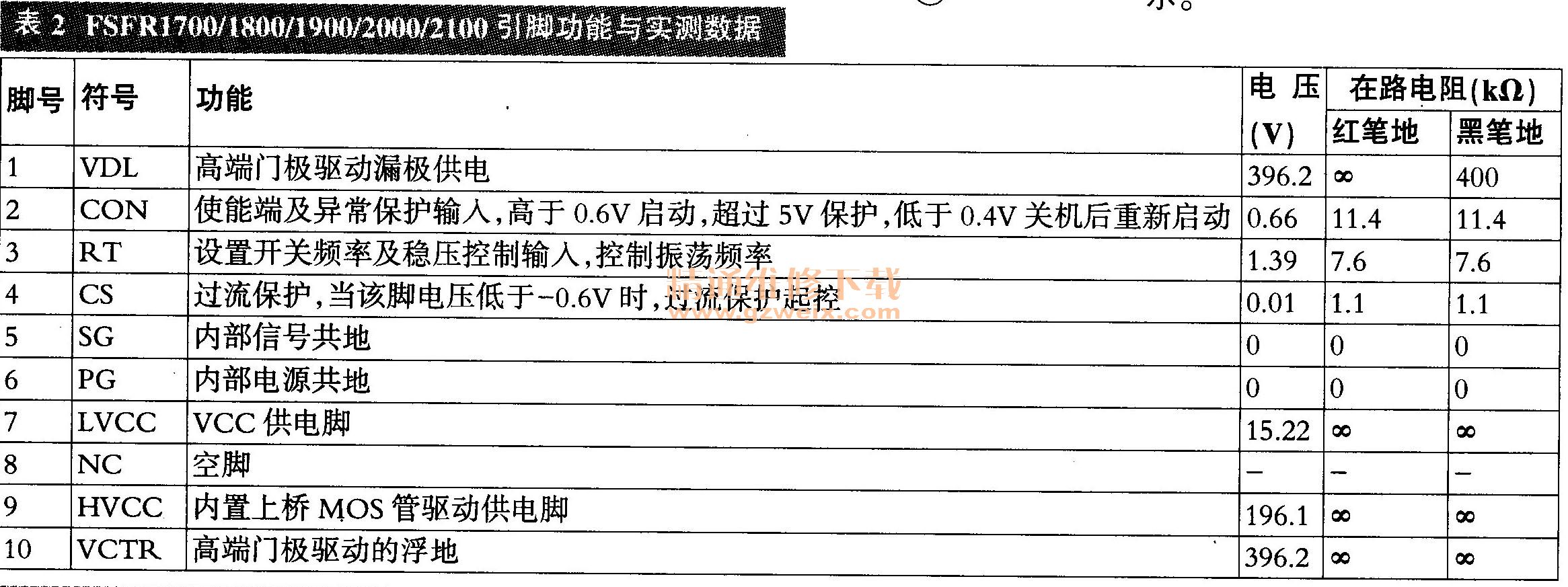

    该类厚膜电路广泛用在康佳与创维液晶彩电中，如：康佳KPS 180 -02（34006395）、KPS＋L180C3 -02 （34006861 ）型液晶彩电电源板采用了FSFR1700；创维5800-P37TTF-0010型液晶彩电电源板（用于创维37L05HR2等型液晶彩电中）采用了FSFR1800，相关电路如图2所示，实测数据见表2；康佳KPS270 -01 （34006304）型液晶彩电电源板采用了FSFR2000 ；康佳KPS430-01（34005694 ）型液晶彩电电源板采用了FSFR2100，相关电路如图3所示。

    FAN7529MX功率因数校正（PFC）控制器
    FAN7529MX是飞兆半导体公司推出的临界导通模式功率因数校正控制器，针对镇流器、笔记本电脑适配器、LCD TV和LCD显示器的严格待机功耗及谐波规范要求而设计，可达业界领先的总体谐波失真性能，即使在AC265V输入和25％负载的情况下，THD（总谐波失真）小于10%，具有出色的系统可靠性。
    该IC采用8脚封装，在长虹LT26510彩电中的应用电路如图4所示，其引脚功能与实测电压见表3。



    提示：FAN7529MX可与FAN7530直接代换。
