十款TPS系列宽输入电压DC/DC转换IC简介(上)
来源:家电维修  作者:佚名  2018-05-25 07:48:08

    TI公司生产的宽输入电压DC/DC转换IC性能优良,具有输入电压范围宽、输出电流大、效率高、保护功能完善等优点,主要应用于工业自动化和电机控制、12V/24V/48V等直流低压电源供电系统,下面简要介绍十款这类DC/DC转换IC。
      1. TPS51117

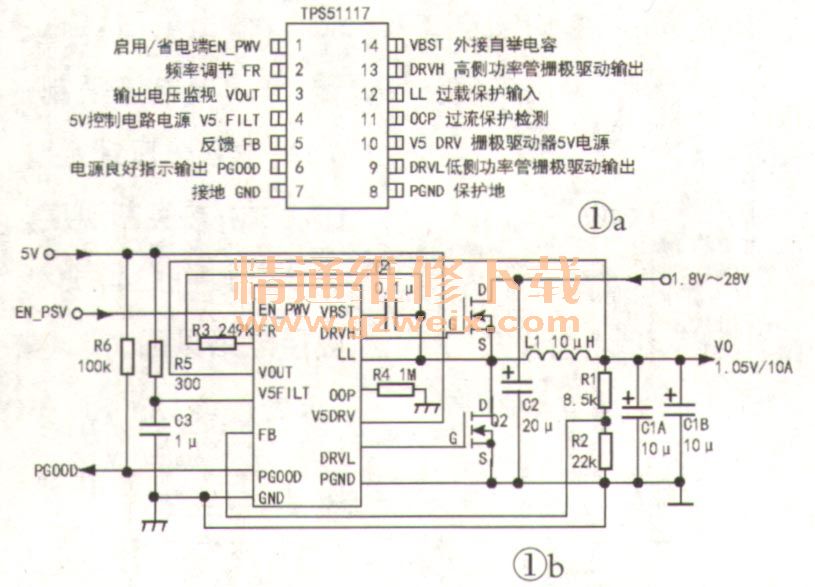

    TPS51117是一款高效率、低功耗同步降压控制器,采用TSOOP-14封装(见图1a)。其主要性能:输入电压:1.8V~28V工作电压为5V);输出电压:0.75V~5.5V;输出电流:10A ;过压保护:输出值的110%;电源良好指示输出:95%~105%;热关断温度:160℃、TPS51117典型应用电路见图1b。

      2. TPS54360DDA
    TPS54360DDA是一款电流模式控制的高效降压控制器,采用HSOIC~8封装(见图2a)。其主要性能:输入电压:4.5V-60V;输出电压:Vour=0.8(1+R1 /R2)见图2b;最大输出电流:3.5A;效率:可达92%;欠压输入锁定电压:4.3V;输出电流限制:4.5A;热关断温度:1760℃。TPS54360DDA典型应用电路见图2b。

    3. TPS54362-Q1
    TPS54362-Q1是一款异步PWM开关模式降压转换器,采用带增强型散热垫的TSSOP-20封装(见图3a)。主要性能:输入电压:3.6V~48V;输出电压:Vour=0.9V~18V;最大输出电流:3.0A;欠压输入锁定电压:2.6V;短路保护:13脚电压<0.2V时,输出欠压/过压保护:≤95%Vo或≥106Vo;热关断温度:1750C. TPS54362-Q1的典型应用电路见图3b。

      4. TPS54531
    TPS54531是一款高效率大电流同步降压转换器,采用SOIL-8封装(见图4a)。其主要性能:输入电压:3.5V~28V;输出电压:Vout=0.8 [1 +(R4+R5)/R6]见图4b;最大输出电流:5.0A;效率:可达90%;可编程最低欠压输入锁定电压:1.25V; 逐周期输出过流限制:6.3A;热关断温度:165℃; 瞬态过压保护:高于Vo的109%关断,低于Vo的107%重新恢复输出。TPS54531典型应用电路见图4b。

      5. TPS54540
    TPS54540是一款高效率、大电流、耐高温同步降压转换器,采用SOIC-8封装(见图5a)。其主要性能:输入电压:4.5V~42V;输出电压:Vout=0.8(1 +R5/R6)见图5b;最大输出电流:5.0A;效率:可达92%(12V电压输入时);内部欠压输入锁定闭值:4.3V;输出过流限制:7.5A;热关断温度:176℃;瞬态过压输出保护:高于V。的109%关断输出,低于Vo的106%重新恢复输出。TPS54540典型应用电路见图5b。顺便指出:与TPS54540封装形式与引脚功能、性能完全相同的还有TPS54560,不同之处,仅输入电压范围为4.5V~60V。

[1] [2]  下一页
