液晶电视易损集成电路-L6562/A、L6563、L6598/D、LD7522PS
来源:本站整理  作者:佚名  2014-07-25 09:14:35

    L6562/A功率因数校正电路

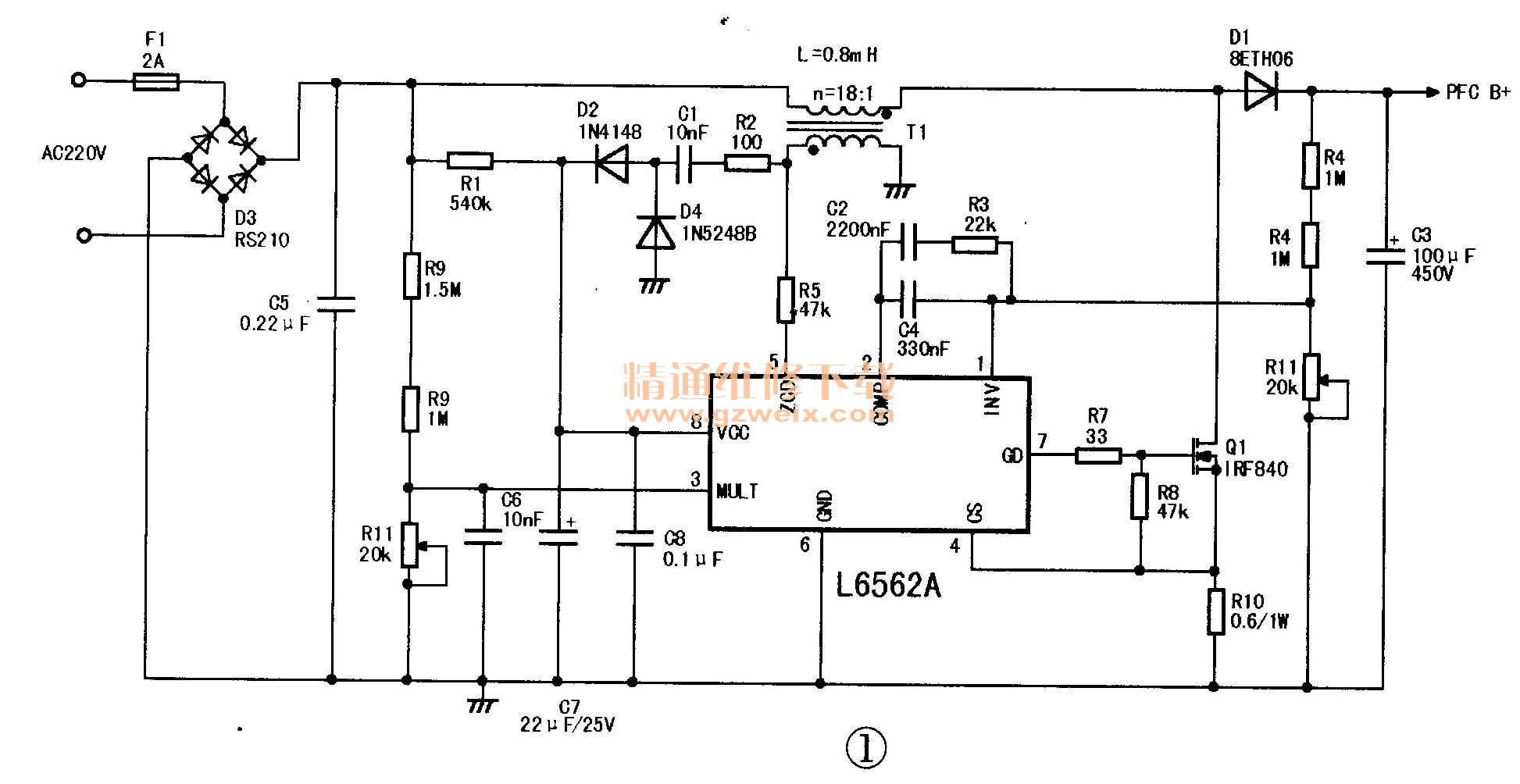

    L6562和L6562A均是电流模式PFC控制电路具有以下特点:1.乘法器内置THD优化电路,以减小过零点失真,降低THD值(这是L6561所不具备的);2.启动电流低(典型值低于30μA),可降低芯片功耗;3.内部参考电压在25℃时的误差率小于1%;4.具有关断(Disable)功能,当误差放大器输入端电压低于0.2V时,系统将关闭,以降低损耗;5.精确可调的外部过电压保护;6.内部启动及零电流检测(ZCD)功能;7.在电流检测输入端内置领先的数字RC滤波器,过零频率附近的高频区域仍然可以工作,因此降低了总的谐振失真度;8. 800mA的图腾级输出可用于直接驱动Power   MOSFET管。L6562A是在L6562的基础上改良的版本,在性能上有所改善,L6562A的典型应用电路如图1所示。

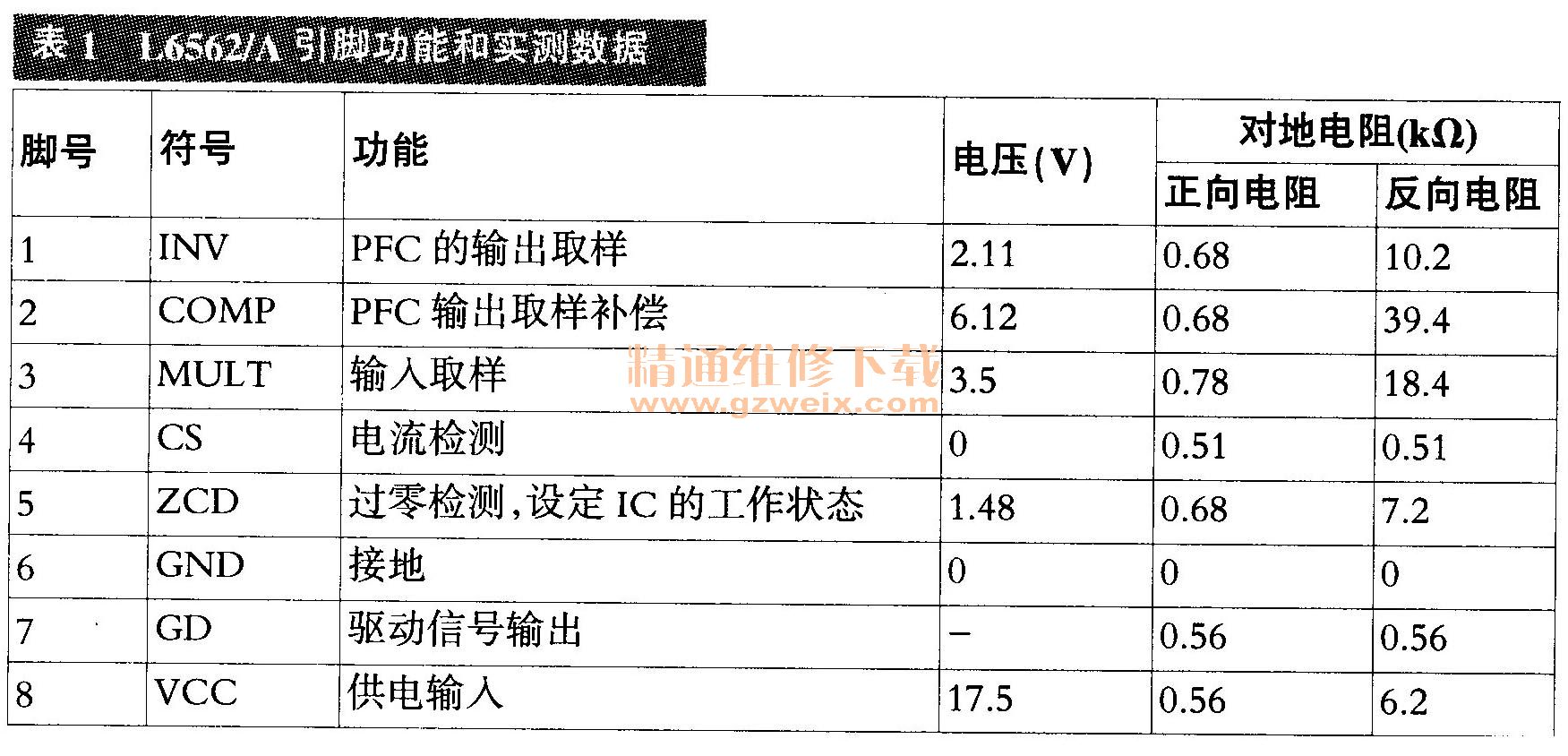

    L6562和L6562A引脚功能和在TCL IP42CS型液晶彩电电源板中的实测数据见表1。

    L6563电流型PFC控制器
    L6563类属于L656x系列。L656x是ST公司推出的一种过渡模式(TM)电流型PFC控制器,具体型号有L6560,L6561杏6562和L6563o L6563是同类PFC控制IC中最先进的一种,采用14脚SO封装,不仅含有标准TM-PFC控制器的基本电路(如电压误差放大器、乘法器、PWM比较器、零电流检测器、控制逻辑和MOSFET栅极驱动器等),还具有输入电压前馈(1/V2校正)、跟踪升压、开/关控制、DC-DC变换器的PWM控制IC接口以及保护电路等,并提供了许多改进和附加功能,其引脚功能见表2。

    L6563在TCL PWL37C型液晶彩电电源板中的相关电路如图2所示,当19V左右的电压送到L6563(IC2)的14脚后,IC2开始工作,从13脚输出脉冲信号,控制QF3、QF4组成的推挽电路交替导通和截止,然后再驱动QF5和QF6导通和截止。整流后的市电对储能电感L1进行充电,电能转化成磁能储存在L1中;当PFC的驱动信号是低电平时,QF5、QF6的G极为低电平,QF5和QF6截止,L1中储存的磁能释放,经D2整流、C5滤波后输出400V左右电压。

    L6598/D开关电源PWM控制器
    L6598/L6598D是一款将谐振变换器与600V的高压半桥驱动器集成于同一芯片的控制IC,内部集成有压控振荡器(VCO)、检测运算放大器(OPAMP)、两个带使能(Enable)输入的比较器、控制逻辑器、高/低端驱动器、自举驱动器和欠电压封锁及软启动等电路,可取代单端谐振变换器和多芯片开关电源方案,从而有效地减少元器件数量,使电源简化高效。
    L6598 12脚电源电压Vs的启动门限典型值为10.7V,启动电流为250KA,静态工作电流是2Ma。L6598 12脚的钳位电压VCL为15.6V(±1V),在VCL下的最大电源电流1s为25mA。16脚上的最高浮置电源电压(VBOOT)为618V,14脚上的输出电压(高端参考电压)范围为-1V~VBOOT-18V,低端输出最高电压VLVG为14.6V,高端输出电压VHVG的最大范围为-1V~VBOOT, L6598的最高结温为150℃,工作环境温度为-40℃+150℃。
    L6598在长虹FSP368-4M01型液晶彩电开关电源中的应用电路如图3所示,其引脚功能与实测数据见表3。


    LD7522PS电源管理芯片
    LD7522PS内部集成有高电压CMOs处理器、高电压(500V)启动电路、振荡驱动电路及欠压/过压/过流保护电路,其引脚功能及实测数据见表4。

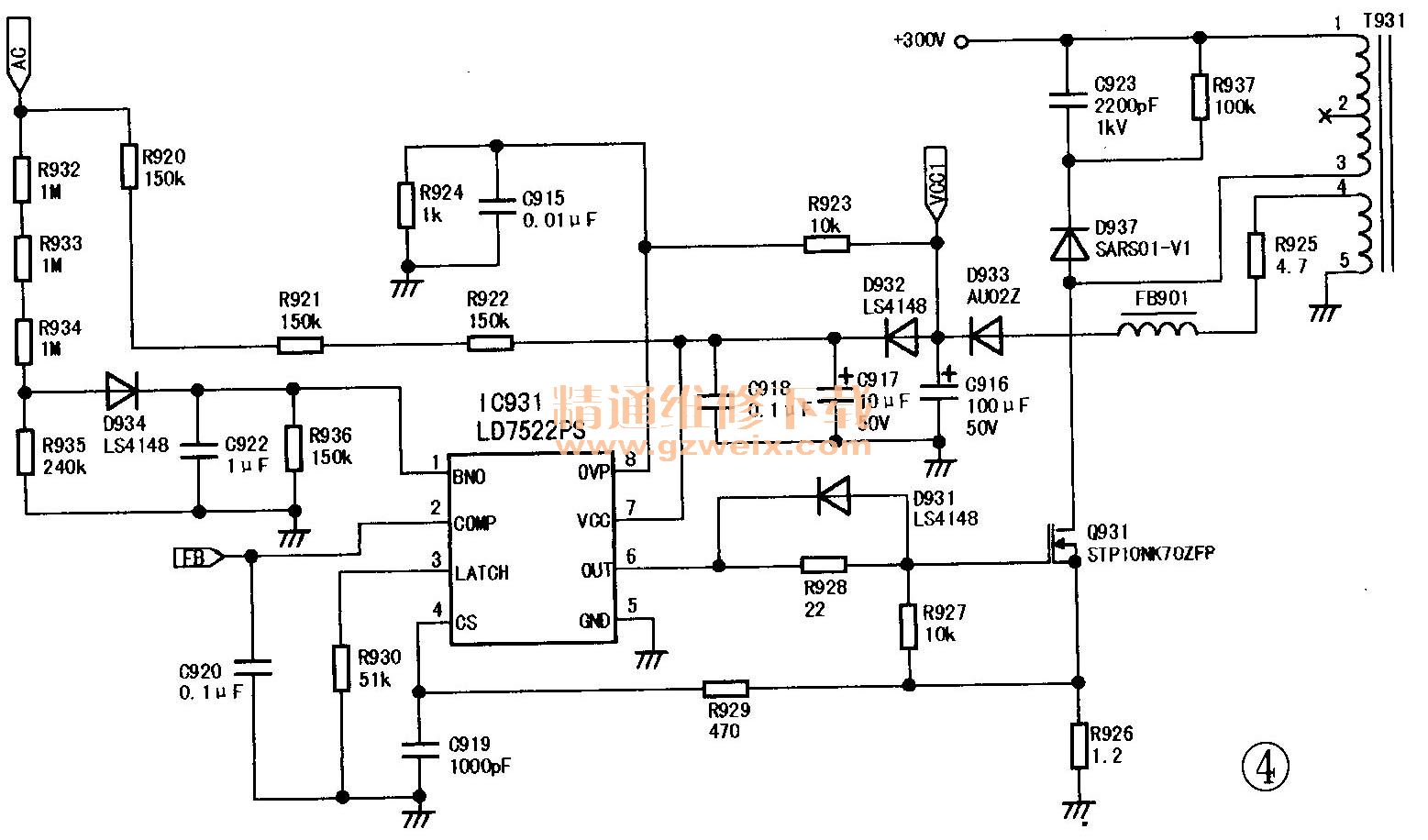

    LD7522PS在长虹LT37510液晶彩电中的应用电路如图4所示。+300V电压经变压器T931的①-③绕组加到Q931(大功率MOs管)的漏极。AC220V电压通过电阻R920-R922给电容C917、C918充电,当C917、C918上电压充到16V以上时, IC931的⑥脚输出65kHz的激励脉冲,通过R928加到开关管Q931的栅极,Q931工作在开关状态。变压器T931的⑤-④绕组产生的感应电压经D933整流、C916滤波后再经D932整流、C917滤波后,加到IC931的⑦脚,提供芯片工作所需的电压。

    IC931的②脚为比较电压反馈端,通过连接的光耦IC932反馈电压信号,实现控制。当反馈电压低于1.2V时,系统处于待机状态,工作振荡器停止,绿色振荡器启动。当该脚电压高于5V且持续时间超过30ms时,过载保护启动,电路停止工作。延时30ms的目的是为了防止在交流上电瞬间和关断瞬间导致内部RS触发器误触发。
    提示:实修时,可以用SG5841或SG6841代换LD7522PS。若LD7522PS的④脚对地接有一只电阻,换用SG5841或SG6841后应改为24kΩ。
