答：贴片集成电路有专用集成电路，而且比较多。以 gmSll5 为例精讲检修贴片专用集成电路的方法。

gmSll5 是高集成度 IC，应用于 LCD 监视器时比应用其他相关 IC 可以使设备节省一块印制电路板，从而降低了成本并提高最终产品的可靠性。Genesis将这种智能平板显示工具称为 OnPanel Controller(平板显示器内置控制器)技术。

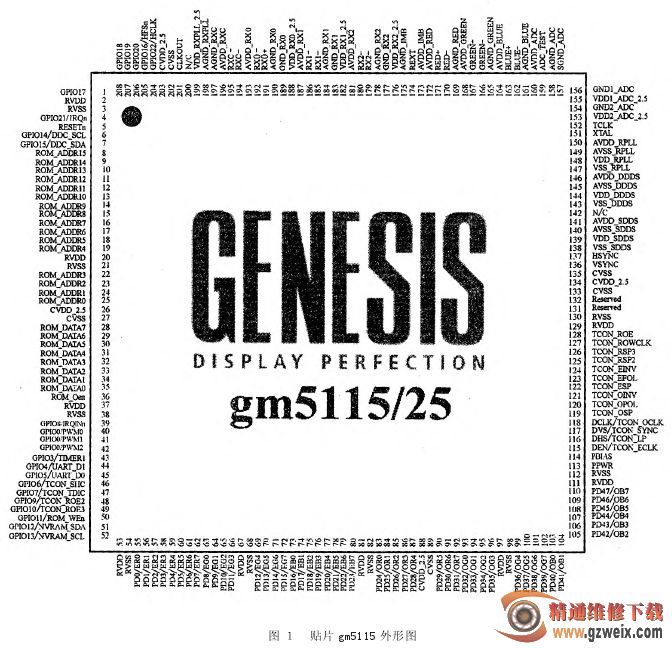

除了全可编程 TCON（时序控制器）之外，gmSll5单芯片平板显示器控制器包括了许多经过验证的先进特性：高带宽数字内容保护(HDCP，gm5115—H)、芯片内的微控制器、全集成化三重 ADC 与 PLL、超级可靠的DVI 接收机、真彩色数字彩色控制、真实恢复功能(独特的信号范围外显示恢复)、内置的先进 OSD(屏幕显示)控制器等。gm5ll5 外形如图 1 所示。

多引脚贴片集成电路引脚的检修方法如下：

（1)根据不同功能模块，可以把引脚分为不同的类型，多引脚贴片集成电路的引脚功能分布具有一定的规律，例如同处理功能的引脚在一起。

（2)检修多引脚贴片集成电路时，抓住关键的引脚：时钟端、电源端、信号端、控制信号端、保护端、复位端。

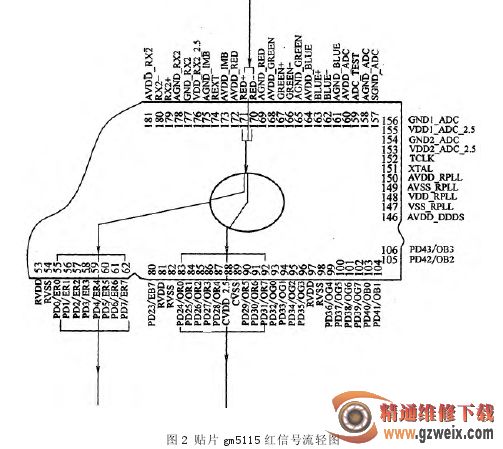

（3)分析、检修多引脚贴片集成电路时，抓住关键的信号流：信号流主要是指信号从集成电路相应脚输入，从对应脚输出，内部怎样处理可以不去考虑，只是抓住信号流流入、流出是否正确、大小、有无等。gm5115 红信号流径如图 2 所示。
