音频功放按工作方式不同可以分为三大类：1.A类（或叫甲类），以前的电子管收音机中的功放就是A类，效率低于30%，但失真较小；2.B类（或叫乙类），半导体收音机中的推挽功放就是B类（严格说是AB类，因为克服交越失真需要有一定的静态电流存在），效率提高到50%左右；3.D类（或叫数字功放），工作原理较复杂，先要把输入的模拟信号转换成数字信号，经过放大后再还原成模拟信号。
    早期的D类功放线路复杂，外围元件也很多，电磁干扰也较大，并且外部还要有体积较大的滤波电感配合工作，成本高，虽然效率达到90%，但应用并不广泛。随着集成电路的飞速发展，现在低端D类功放的线路已非常简单，甚至比模拟功放还要简单，体积和效率远胜于模拟功放，并且能在低电压供电下输出较大功率。
    插卡小音响功放常用D类功放芯片是XPT8871，如图1所示。该功放在5V供电、40负载下，输出功率为3.2W。有的芯片，如CS8323S，在低电压供电时还能自动升压到5V～6.5V，以提高输出功率。因D类功放效率很高，小功率芯片把底部散热片和线路板铜箔焊接散热就可以了，不必外置散热器。

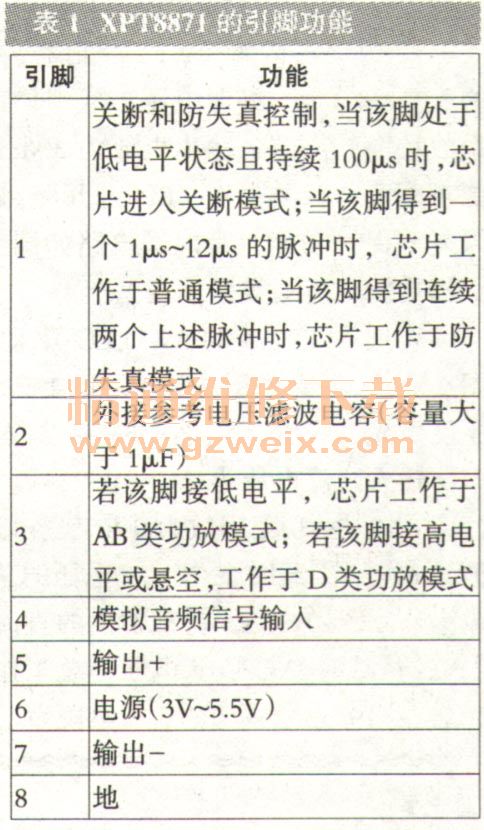

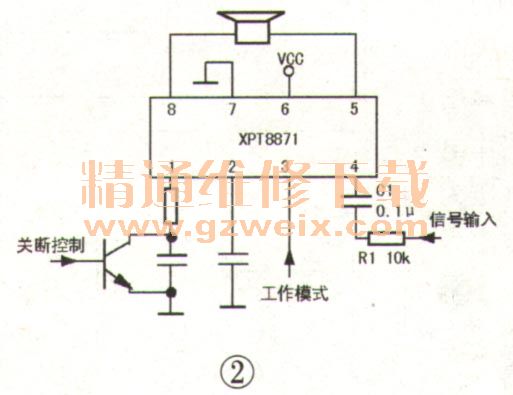

    XPT8871的应用电路如图2所示，其引脚功能见表1。该芯片的放大倍数AV和R1阻值有关，在防失真模式下AV=160k÷ R1，本例AV=160k÷10k=16;在关闭防失真模式下，AV=120k÷R10  C1和R1还组成高通滤波器，其转折频率＝1÷（6.28×R1×C1），本例转折频率为150Hz。



    提示：贴片8脚D类功放芯片型号很多，其引脚功能除②脚外基本相同，有的芯片②脚是空脚。
    检查功放电路XPT8871是否正常，可以像检修普通功放一样，从音频输入端送入模拟信号，听喇叭中有无声音。在实际操作时，最好先把R1右端和线路分开，从R1右端送入信号，不可从芯片①脚直接输入，以防芯片过载或自激烧坏芯片。
    如果无声，须检查①脚电压是否正常，芯片如处于关断状态，喇P输出脚对地电压均为0V。在正常工作状态时，无论有无声音输出，喇叭输出端电压都应是电源电压的一半。
    维修时如果要更换芯片，这时须注意：有的芯片底部有散热片，焊在线路板的铜箔上，拆芯片时需用热风枪在线路板反面加热（注意控制温度，以免烧坏线路板），等焊锡熔化才能取下。焊接时，同样要加热线路板使芯片底部散热片和线路板铜箔焊接上。
