无极性电容器顾名思义就是其两电极无正负极性之分，主要用于交流电路、高频率脉动直流电路、低频脉动直流电路中。在电扇、洗衣机、电冰箱、油烟机、干洗机、吸尘器等家用电器中，无极电容器则是作为一种单相交流电动机的启动电容。

    无极电容器在单相交流电动机电路中的工作原理很简单，即在交流电流通过电容器后，使供电电压与电流之间产生较大值的相位差，从而使单相电动机两个绕组之间的电压因相位差的存在而产生转矩，使电动机启动运转。

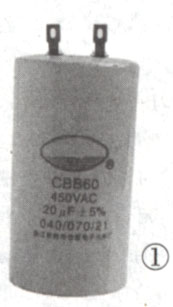

家用电器中单相交流电动机使用的电容器一般均为油浸式大容量无极电容器，其中又分为油浸纸质电容器，金属化纸质电容器及金属膜聚丙稀电容器等。该类电容器表面均标有“AC”或“50H”字样，如图1所示。表示可用于交流电中，其电压耐压值一般为AC400V～AC600V，一些电容器则标写有电扇电容、洗衣机电容等字样，证明是该电器的专用电容器。

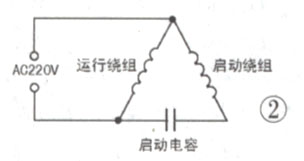

    无极电容器在单相电容式电动机电路中，一般串接在电动机定子绕组中的启动线圈中，如图2所示。在电机通电工作后，电容器上承受的工作电压将达到350V-400V，若电机反方向运转，其承受的工作电压将超过400V 。

一、常见故障现象

    由于受到气候环境、电源电压、电机散热及电容器自身质量等因素影响，往往会引起电机工作不正常，如电扇、吊扇转动无力，吸尘器接通电源后电机长时间嗡嗡响不转动，洗衣机波轮盘转速时快时慢等，查其大部分原因均由于电容器损坏所致，电容器故障一般表现为以下几方面：

    1．电容器内部短路或电容量严重衰减

    此类故障在吊扇和台扇单相电机中较为常见，当电容器内部短路后，使电动机定子绕组间得不到应有的电压电流相位差，从而无法使电机产生转矩而正常运转。

    当电容器容量减少时，也会使电动机的磁场转矩下降，造成电动机无法正常启动运转，或转速缓慢。

    2．电容器内部热击穿

    在实际使用过程中，若发现电容器外壳膨胀，或壳体表面温度很高，说明电容器内部已产生局部放电，当随着电容器放电加大温度剧升时，则电容器外壳会炸裂。在平时维护和检修时，若发现电容器外壳变形，或工作时电容器壳体有明显温升现象，应及时拆下更换，以防发生意外电气事故。

    3．电容器受潮腐蚀

若电容器长时间放置在潮湿环境中，很容易造成电容引出线腐蚀霉烂而出现接触不良现象，导致电机无法启动运转。

    4．电容器过压击穿

    在一些供电电压不稳定的地方，当电动机启动工作后，一旦电网电压偏高时，电容器则会由于受到高强电流的瞬间冲击，其绝缘介质有可能被击穿而发生短路。此时短路的电容器串接在电机副绕组上工作，即会使电机绕组因电流剧增，导致绕组过热而局部烧毁。

二、检测方法

    在实际维修中，一旦发现电动机工作异常，首先应先检测无极电容器是否有故障，常用检测方法如下：

      1．交流电压测试法

    交流电压测试是最简单有效的判断法，首先在待测的电容器两端接上一根带电源导线的插头，并在导线与电容器间串接一只保险管，然后将插头插入电源插座内，如果保险丝立即烧毁，则表明电容器内已短路。若数秒钟后保险丝没有烧断，拔下电源插头，手持带绝缘柄的螺丝刀，将电容器两端短路。如果电容器正常，在短路放电的瞬间会冒出电火花，电容量越大，电火花则越强烈，而且伴有很清脆的炸响声。若无电火花出现，或者电火花很微弱并无声响，则说明电容器内部已断路或者电容量已严重衰减，只能作报废处理。

    2．充放电特性测试法

    首先将万用表拨至Rx1k或Rx 1k挡，然后将两只表笔分别接在电容器两电极上，此时若万用表指针大幅度摆动，并指向零电位后，指针又会慢慢退回至几百千欧处，则证明电容器无故障。若指针在零电位处不动，说明电容器内部短路；若指针在某刻度处停下不退回，说明电容器已严重漏电，这两种情况均不能再继续使用。

    用万用表测量电极引脚与外壳体间的电阻值，正常时应为无穷大。

    3．兆欧表测量法

    采用兆欧表测量可以准确判断电容器内部是否存在短路和开路现象。兆欧表选用量程为250V级，测量时将兆欧表的引线夹分别接于电容器引线与外壳上由慢到快摇动兆欧表手柄后，若表针指向无穷大（∞）时，则说明电容器内部开路；若表针指向表盘的“0”位，则表明电容器内部短路。
