三、代表性产品及其应用
近几年来，世界一些着名的半导体厂商都瞄准了PWM开关调整器巨大的显在和潜在市场，竞相推出各具特色的系列产品。下面重点对近期研制具有代表性的PWM开关作一简单介绍。
1 TOPSwitch－Ⅱ系列PWM开关TOPSwitch－Ⅱ是PowerIntegration公司于1997年推出的第二代三端离线式PWM开关（Three－terminalofflinePWMSwitch），型号有TOP221～TOP227。
图3为TOP227Y在150WPC主电源中的应用电路。该SMPS的AC输入电压为100／115V和220／230V。S1是转换开关，C11、R9、D1和VR1～VR3为变压器T1提供复位电压，并对在TOP227Y关断时变压器漏感产生的前沿电压尖峰起箝位作用。SMPS的DC输出电压经R4、R5电压分配器采样，并通过IC3（TL431）和光耦合器IC2反馈至TOP227Y的控制脚（C），以调节开关占空比。T1选用EI或EE磁心，LNp=500～1200μH，一次、二次绕组匝数比Np∶Ns=[Ui（min）/Uo]×[DMAx/（1－Dmax）]。其中，最大占空比Dmax一般取50％。

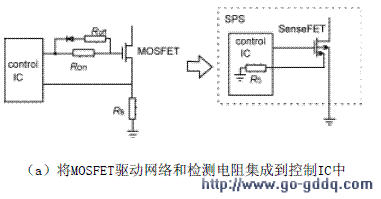

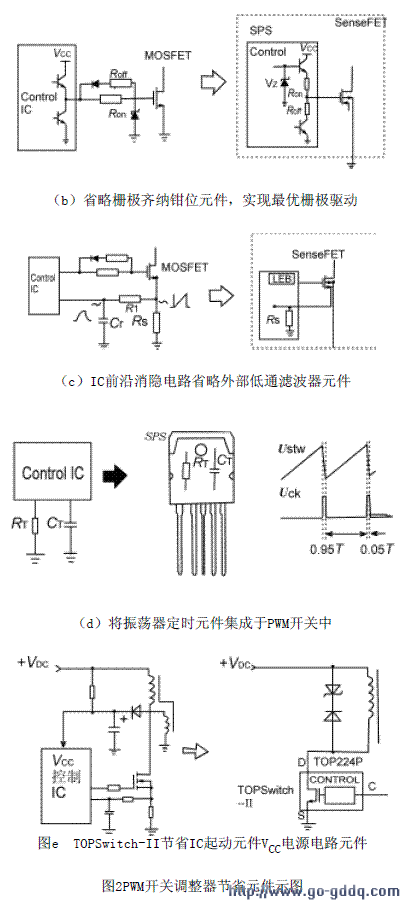

2.西门子公司生产的SPH4692及CoolSETTM系列PWM开关 SPH4692采用P－DIP－18－4封装，内含TDA4605－3型SMPSIC和600V、2A的BUZ92型MOSFET,内部功能如图4（a）所示。SPH4692在二次侧开路或短路条件下履行突发操作，提供过载保护，（e）TOPSwitch－ⅠⅠ节省IC起动元件VCC电源电路元件。
同时具有过热（设定点为150℃）保护功能。
SPH4692芯片上的振铃抑制电路，可以有效地抑制变压器寄生振荡。由SPH4692组成的25WSMPS电路如图4（b）所示。图中，R1是SPH4692脚16（Vcc）的起动电阻，C8是IC脚17的软起动电容，IC脚3用作一次侧电压检测，脚2为一次侧电流模拟输入，脚18用作过零检测，脚1用作电压调整。SMPS的谐振频率主要由电容C3和一次侧电感（Ln2）决定。
