发光二极管的几种应用
来源:本站整理  作者:佚名  2010-07-07 10:27:00



  常见发光:二极管具有普通二极管的单向导电特性、管压降稍高,通过的电流只有几毫安到十几毫安,可长时间工作。笔者根据LED的特性,总结几点其他用法供大家参考。

  简易充电器电路(见图1)。这是市面上很常见的镍镉、镍氢电池简易充电器电路。其中LED既起到半波整流的作用又兼做充电指示灯。这种充电器在学生中使用很广泛。笔者在大学时曾自己做过充电器:图1的变压器输出电压为AC6V.故增加限流电阻R至100Ω。LED采用高亮管,这样充电电流较大。调整R值后可以同时给两节串联的电池充电。

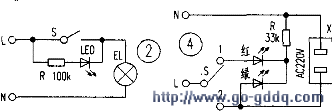

  给灯具开关做指示灯(如图2所示)。灯具开关上装指示灯不同于其他电器。当灯灭时LED应亮,以方便在黑暗中找到灯开关。在图2中,当开关S断开后,电流经R、LED和EL形成回路,LED亮。由于回路电流小,灯泡是不亮的。接通开关S,则灯泡亮、LED灭。其中R取值较大,目的是降低LED亮。

  度不致在黑暗中显得刺眼。图3是工业设备配电箱中常见的保险管座指示电路:当保险管F2熔断时,IED会点亮,以提示用户是哪个熔断器已坏,以便更换。这对用肉眼无法观察好坏的瓷心熔断器是很方便的。

  图4是用共阴极双色LED对电源插座指示的方法。用开关S控制插座X的供电。

  当插座指示LED呈红色时,插座X无电;呈绿色时X有电。图4是用人工控制开关S,达到插座供电的方珐,并以LED的频色作为有无电的指示,这对工厂设备用电十分方便。
