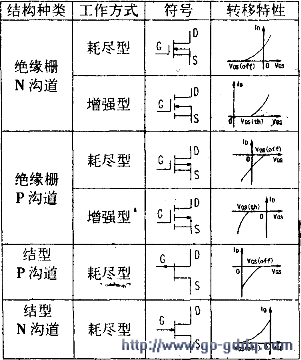

笔者只用…张各种场效应管的转移特性曲线图表（见附表），便可对各种场效应管的好坏可进行直观判断。注意：这里说的好坏是用万用表判断的，所以是定性测量。

　　场效应管的转移特性曲线是表明当漏、源极所加电压V舾保持不变时，漏极电流ID和栅、源电压Vcs之间的曲线关系。它反映的是栅、源电压Vcs对漏极电流ID的控制作用。其中坐标横轴代表栅源电压Vcs，纵轴表示漏极电流ID。

　　Vcs（off）是夹断电压，Vcs（th）是开启电压。

　　如电视机图纸上的K30A的符号是与表中结型N沟道符号相同。它属于结型N沟道耗尽型场效应管，其转移特性曲线见附表所示。由转移特性曲线可以看出，当达种管子在栅、源没加电压即Vcs=OV时，ID最大（漏、源内阻Rds最小），即管子处于导通状态。当给这种管子的栅、源加上反偏电压（即栅极接电源的负极，源极接电源的正极）时，漏极电流ID会减小（漏、源电阻Rds增大），当栅、源反偏电压增高到一定程度时，栅、源电压Vcs=Vcs（off）时。Io=0A（漏、源电阻Rds为无穷大），管子截止。说明：结型N沟道耗尽型场效应管的栅、源不允许加正偏电压（即不允许栅极接电源正极，源极接电源负极）。这里强调一下，结型场效应管不论是哪种沟道的，都是耗尽型的。

　　利用上述结型N沟道耗尽型场效应管转移特性，对K30A进行测量（不在路时）。不给栅、源加反偏电压即Vcs=0V时，用47型万用表附表各种场效应管的符号、转移特性的R×lk挡，黑表笔接漏极，红表笔接源极，读数为0.5kΩ左右，说明管子处于导通状态。然后用Rxlk挡，红笔接栅极，黑笔接源极触发一下。等于给K30A的栅、源加上反偏电压V岱，触发后马上用R×lk挡测此时的漏源电阻Rds，发现Rds明显变大，说日月K30A导通程度减小。以上测量结果与转移特性曲线相符，说明该K30A是好的。

　　彩电常用的场效应管，还有电源用的开关管H12N60FI，它的符号见附表中绝缘栅N沟道增强型符号，虽然漏、源接有一只二极管，但它仍属于绝缘栅型N沟沟道增强型场效应管。Vcs为正值，说明栅、源电压是正向偏压（栅极接电源正极。源极接电源的负极）。Id为正值，表明电流由漏极流向源极，即工作时漏极接电源正极，源极接电源负极。当绝缘栅型N沟道增强型的栅、源不加正向偏压即Vcs=0V时，或所加的正向偏压小于开启电压即Vcs<Vcs（th）时，ID=0A（漏极电阻Rds为无穷大），管子截止。当所加的正向偏压大于或等于开启电压即Vcs≥Vcs（th）时，ID才出现，并随Vcs的增大而增大（漏源电阻Rds逐渐减小），即导通程度逐渐加深。

　　利用上述特性，刖47型万用表测量H12N60F1。首先将栅、源短路一下。确认管子没有残存电压。当栅、源不加正向偏压即Vcs=0V时，用Rxlk挡，黑笔接漏极，红笔接源极，此时读数为无穷大。即Rds为无穷大。说明此时管子是截止的。用Rxlok挡（电压约9V），黑表宅接H12N60FI的栅极，红表笔接源极，触发一下，等于给栅源加上正向偏压（约9V），此时用Rxl挡，测漏，源电阻Rds为0.5Ω左右。说明管子已处于导通状态。说明9V电压已大于开启电压Vcs（th）。用 Rxlk或Rxl00或Rxl0或Rxl挡（电压约1.5V），朋上述方法触发（触发前将漏、源所存电压放掉）。然后用黑表笔接捕极，红表笔接源极，此时的Rds为无穷大。说明1.5V电压小于开启电压即Vcs<Vcs（th），管子此时是截止的。

　　要说明一点，场效应管（不在路时）能将所加的栅源电压Vcs保存一段时间，故可以采用触发法来给场效应管加栅源电压Vcs。其中结型的K30A能将所加的Vcs保存数秒钟，因此触发后要迅速测漏源电阻Rds。而绝缘栅型的H12N60FI能将所加的栅、源电压Vcs，在干燥的室内保存数天。因此在测量前要将栅极、源极短路一下，确认无残存电压后再测量，以防误判。
