ZD5击穿后。测5V和16V输出将均为OV。ZD5型号为C15，笔者曾试用C34、C5、BZ55、1N等型进行代换，均达不到要求，只有用C15或C5V1SJ型才行。代换ZD5时应主要考虑保证5V输出精度，又因5V和16V互相有“牵连”，所以还要同时检测16V输出，使其不要上、下偏离得太多。而且，代换ZD5还应注意以下两个问题：

　　（1）有时需要同时检查和代换ZD5和1ZD6，若在安装时由于疏忽大意，将两者的安装位置搞颠倒了，这时会使5V输出有0.3～0.5V升高，运放器可能开始出现不“共电压”，原ZD5位置的那只稳压管发热，甚至烫手。

　　（2）代换ZD5时，如果未将ZD5焊牢，出现虚焊，这时会出现16V大幅度升至26V以上，ZD6迅速发热，此外如果ZD6再烧成开路，5V也要上升至16V。以上情况均将危及MCU!因此要注意在ZD5的位置上永远不可出现开路状态，否则后果严重。

　　选择代换ZD5的方法
　　

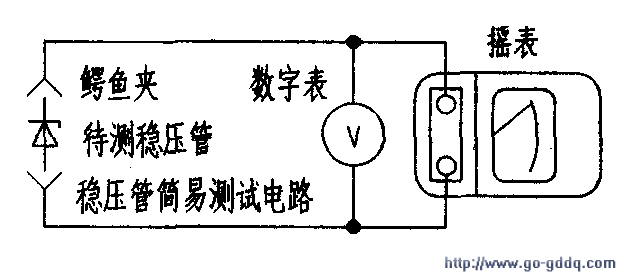

　　由于稳压管的稳压值有一定的离散性，另一方面对ZD5稳压值要求又比较严格，为此应对稳压管进行测试，测试电路如图所示，利用摇表发出的高压很容易将稳压管击穿，而击穿电流却很小，所以此法既安全又快捷，而且也比较准确。
