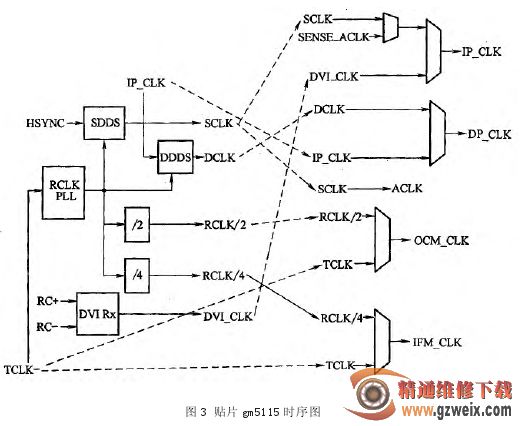

（4)分析、检修多引脚贴片集成电路时，抓住关键的时序：对于许多数码、智能化产品的超大规模集成电路来说，时序不能缭乱。因此，其有关时钟信号的产生、分频等均是 要 考 虑 的 。 例 如 ，gm5125 时钟是在芯片内部合成，（gm5125 时序如图 3 所示)因此对于检修来讲，在分析时时钟输入、输出端的对比才是实际检测需要考虑的引脚。

（5)分析、检修多引脚贴片集成电路时，抓住引脚的外接件：集成电路的常见外接件(电路)有电阻、电容、电感、二极管、晶体管等或者是它们的组合电路。在检修时，均是首先考虑的。同时把集成电路的引脚当作关键点。例如，gn5125 的模拟 红 色 信 号 引 入 到gm5125 内部，往往外接微分、匹配元件。因此，发生红基色故障，则可以测量gm5125 的 RED+ 引脚以及RED+ 引脚的外接件，如图4所示。

（6)分析、检修多引脚贴片集成电路时，首先抓非集成电路因素：例如虚焊、过热等。发现不是非集成电路因素后，才考虑多引脚贴片集成电路本身。因为超大规模贴片集成电路焊接难度大、价格高、相对而言故障率低。

技能与技巧：gm5115 与 gm5125 的差异

gm5115 为 XGA 液晶显示器控制集成电路，gm5125为 SXGA 液晶显示器控制集成电路。
