一、简介
    KA7552是仙童（Fairchild）公司生产的开关电源控制IC，具有多种保护功能，且外围电路简单、应用方便，多用于影碟机、液晶彩电、传真机、打印机等电子设备的开关电源中。
    KA7552芯片工作电压范围为10V～30V，可直接驱动功率型MOSFET管，驱动电流最大可达11.5A，驱动脉冲最大占空比为70%；工作频率范围为6kHz～600kHz，具有较高变换效率和较小的电源发热量；在锁定模式中，有过压切断功能，并具有完善的过流、过载、欠压保护与软启动功能，待机电流仅为90μA。

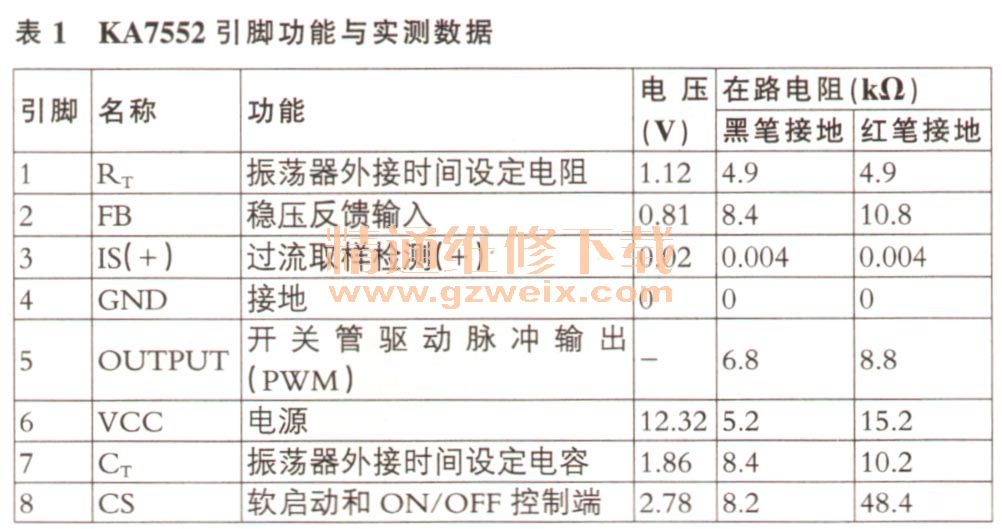

    KA7552集成电路采用8脚双列直插式朔封结构，其内部结构如图1所示，⑥脚为供电端，一般采用＋12V供电；③脚外接取样电阻，与内部电路构成过流检测电路；⑤脚为开关管的驱动脉冲输出端，可直接驱动场效应管；⑧脚为ON/OFF控制端，并兼有软启动控制功能。KA7552的各引脚功能与实测数据见表1。

提示：KA7552和FA5310、FA5311性能相同，可以互换。

    二、应用电路分析
    一款采用Kr A7552的液晶电源实绘电路如图2所示。该电路属于反激式开关电路，KA7552 （IC101）产生振荡信号，经过由R109、R107、D106组成的整形网络后送给开关管Q101的栅极（G）。当驱动信号为正半周时，Q101导通，电容C106两端约320V电压经开关变压器T101的初级绕组，Q101的D、S极，过流采样检测电阻R105到地形成电流回路，T101的初级绕组储能；当振荡信号为负半周时，Q101截止，在变压器T101次级感应出所需要的各组电压。

    1．市电输入与整流滤波电路
    交流市电经插座输入后，经过保险管F101加到高压滤波电容C101及压敏电阻ZNR101的两端。ZNR101的作用是防浪涌冲击，如雷击时，瞬间输入的市电电压过高，ZNR101的阻值立即降低，F101熔断，从而保护后级电路。
    抗干扰电路又称“干扰抑制电路”，通常设置在整流滤波电路之前，作用是抑制交流电中的高频干扰成分，一是防止其窜入开关电源后级电路，二是防止开关电源电路工作时产生的高频杂波通过电源线窜入电网，对电网造成干扰（这种干扰称为“传导干扰”）。L101是将两个电感制作在同一个磁芯中，形成一个同芯电感，在交流电通过时，两个电感所产生的磁通量正好大小相等，方向相反而抵消，这样就有效地抑制了共模干扰信号。电容C102滤除电路中的高频差模干扰信号，电容C103、C104滤除电路中的低频干扰信号。
    市电经抗干扰电路滤除杂波后，进入全桥整流、滤波电路。负温度系数热敏电阻TH101的作用是限流，用来抑制冲击电流，C106为滤波电容。整流滤波后的直流电压值约是输入交流电压的1.4倍（约310V）。
    2．启动电路
    接通AC220V电源后，整流、滤波所得的320V直流电压经变压器T101主绕组加至Q101的漏极，同时市电经全桥中的一只二极管半波整流，R102、R103串联降压（R102、R103称为启动电阻）后给电容C 125充电，当C125两端电压达到16V时，IC101开始工作。KA7552的启动时间由R102、R103的阻值和电容C125的容量确定。
