光电藕合器都有一个发光二极管，所以在确定光电藕合器管脚时，可先找出发光二极管的两个管脚，剩下的管脚再根据光电藕合器的种类进行确定。现以常用的光电藕合器4N25,4N35（管脚见图1b）为例说明。

    (1)用万用表找出输入端管脚。用万用表的电阻档很容易区分光电藕合器的输入端和输出端，不过要用电池电压高于1. 5 V的高电阻档测量（如RX10 kΩ档），具有PN结正、反特性的两只引脚即为输入端（一般发光二极管导通电压大于2V，也可用R X 100 Ω档串一电池测量）。

    由于4N25类型的光电藕合器的输入端为红外发光二极管，其正向压降为1. 1-1. 2 V，所以可方便地用万用表R X 100 Ω档检测。

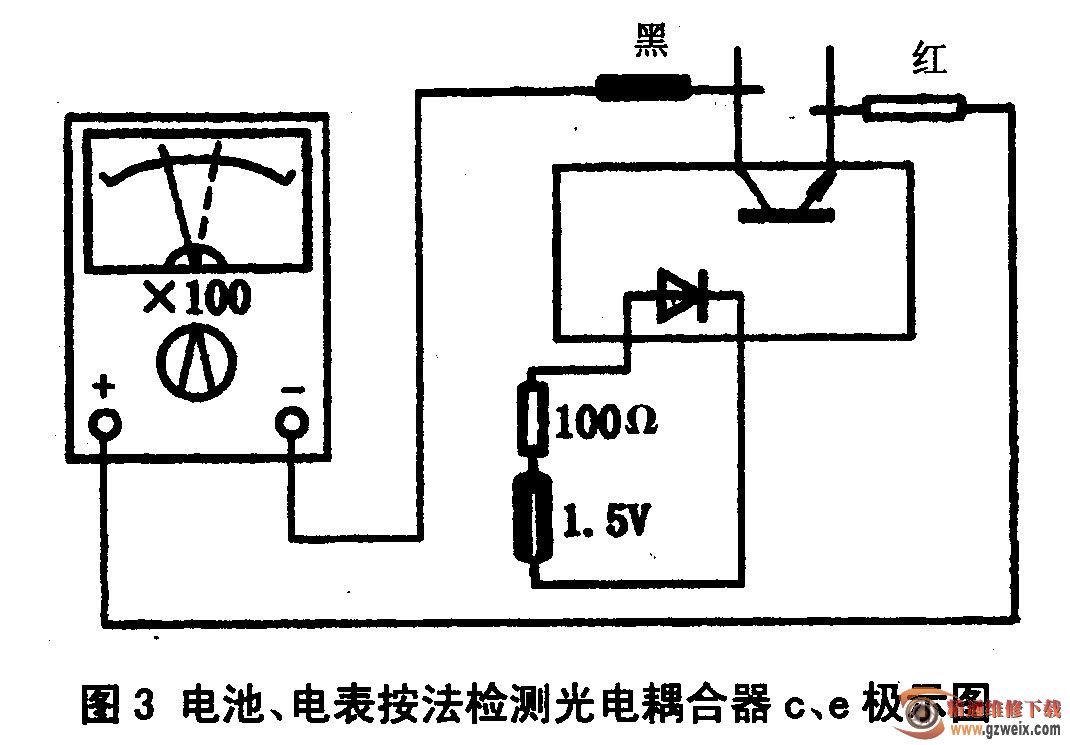

    (2)识别输出端管脚的c、e极。对于4N25类型的光电藕合器，输出端只有c、e两电极，可按图3的电池、电表接法检测出输出管脚，即在输入端串一节电池和1只100 Ω电阻使发光二极管导通，然后万用表置于R X 100Ω档，红、黑表笔分别接触光电三极管的两极，再把红、黑表笔对调，仍接触输出端的两个电极，电阻小的一次（约几十千欧）黑表笔接的就是输出端c极，红表笔接的是输出端e极。

    此法检测的电阻也说明此光电藕合器的发射、接收功能是好的。检测中，若通断输入电路，而输出端电阻没有变化，则表明此光电藕合器己失效。

    检测图2③ (4N35类型的光电藕合器）输出管脚的方法基本上与上述的类似。4N35光电藕合器输出端有3个管脚，其中有一个是光三极管的基极b，它与c、e两极形成两个PN结，因此当用万用表的黑笔接触某一管脚，红表笔接触另外4个管脚，出现两次低阻值（1-2 k Ω )，则黑表笔接触的是输出端的b极，与其有PN结电阻特性的是c、e极。最后用图3的电池、电表接法就可检测出哪个管脚是c极或e极了。

    4．光电藕合器的使用

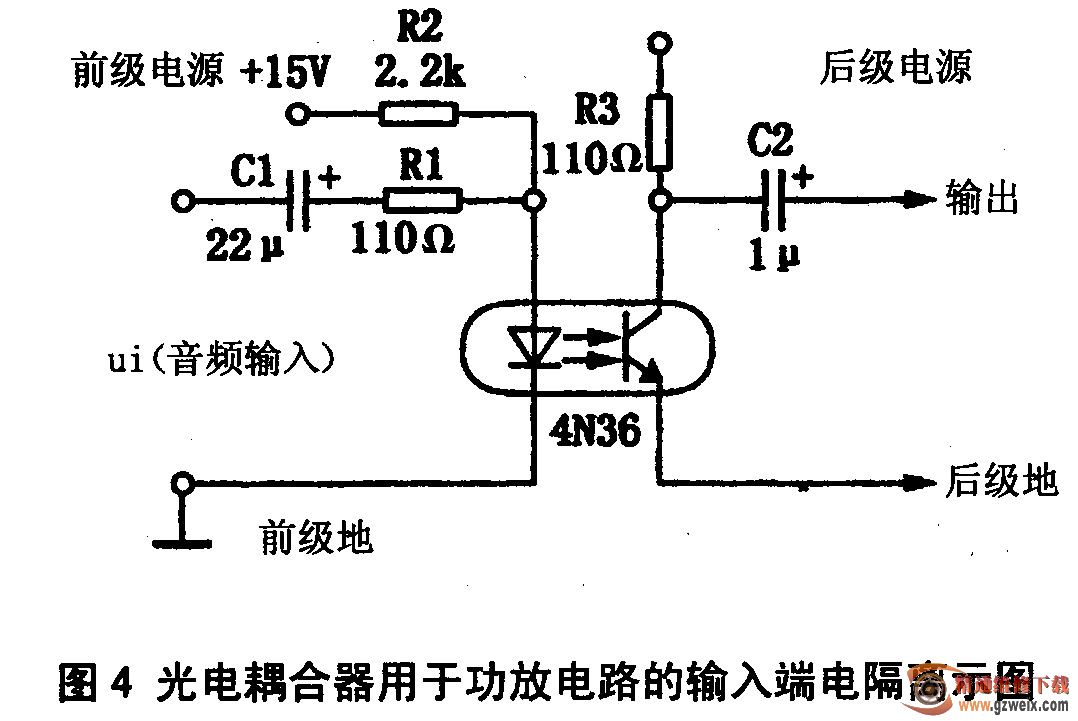

    (1)抗干扰隔离的扩音机功放电路。图4是应用光电藕合器的扩音机功放输入端电路，图中左边接扩音设备的信号源，右边接高保真扩音机功放级。光电藕合器将信号源电路（话筒、唱机、录放机输出插孔引出线）隔离，以防止由于地线间的电位差引入的噪声串入扩音机形成干扰，使放音系统具有高的稳定性和保真度。

    来自信号源的电信号Ui,经光电藕合器4N36中的发光二极管，先转换成光信号。4N36中的光电三极管接收了光信号，又转换成放大后的电信号，经藕合电容C2隔直流，输出的音频交流信号送到功放级进一步放大。R1、C1为输入端限流电阻和隔直电容，R2为发光二极管直流偏置电阻（发光二极管工作电流为5-10 mA）, R3为光电三极管的集电极电阻。

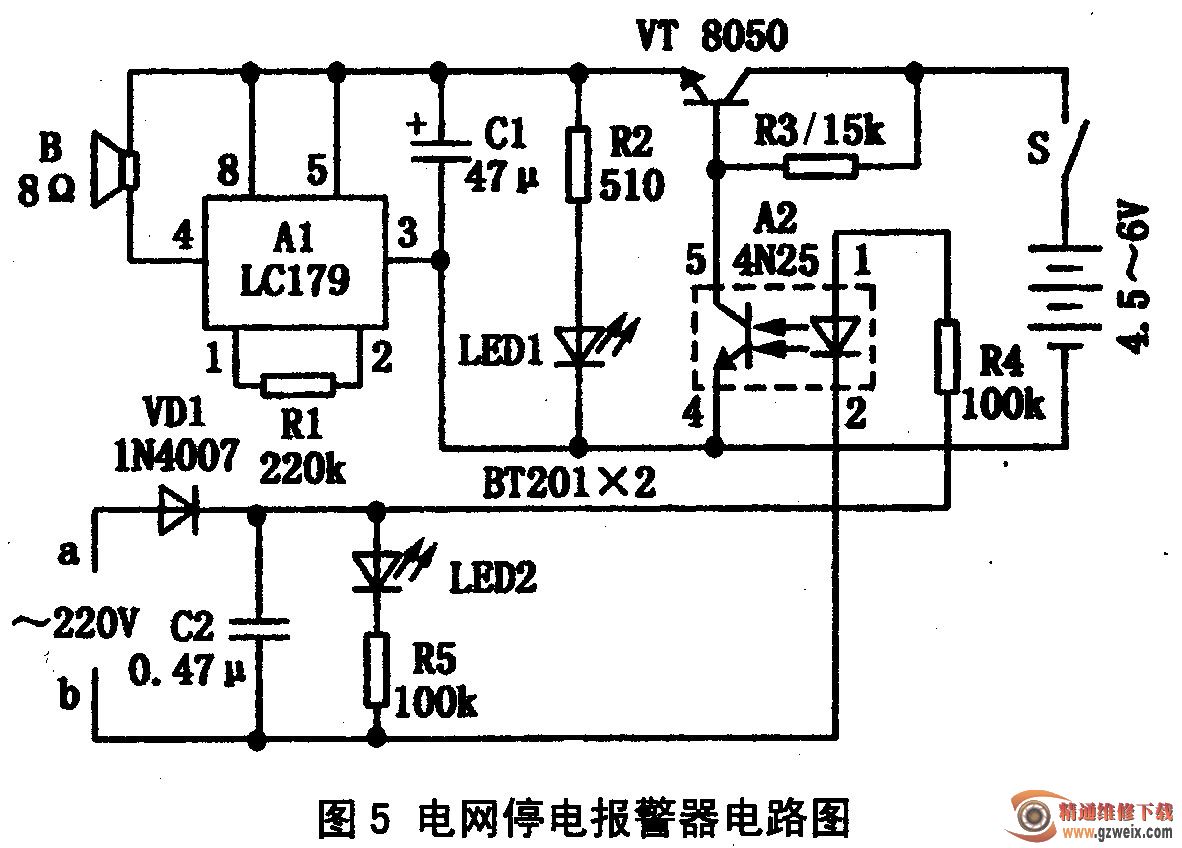

    (2)电网停电报警器。电网停电报警器电路如图5所示。它利用光电藕合器A2，将220 V电网与报警控制电路4. 5-6 V的低压电路隔离起来。

平时报警器工作时，合上电源开关S、a、b两端接交流电网。220 V交流电压经二极管VD1半波整流，C2滤波获得的约300 V直流电压，一方面经电阻R5点亮有电指示灯LED2；另一方面经电阻R4使光电藕合器A2的发光二极管点亮，光电藕合器A2④、⑤脚间的光电三极管受光导通，三极管VT因基极为低电平而截止，报警集成电路A1失电不工作，扬声器B无声。若电网突然停电，C2两端的300 V直流电压消失，LED2熄灭，同时A2内发光二极管随之熄灭，光电三极管随之截止，A2⑤脚被悬空，VT通过电阻R3获得基极偏置电流而导通，A1得电工作，其输出端④脚直接驱动扬声器发出声响报警，同时停电指示灯LED1点亮，提醒有关人员进行必要的处理，然后可打开开关S，使报警信号解除。电网恢复供电后，LED2自动点亮，此时可重新合上开关s，以便再次停电报警。
