1033A LED背光驱动电路

    1033A为LED专用驱动芯片，在TCL L19P21型液晶彩电中的应用电路如图1所示，其各脚实测数据见表1。

    升压变换电路由1033A19,20脚内部电路（功率开关管）及C1,C2,L,VD,C3等元件组成，供电电压为12V，升压后C3两端电压为46V，送往各个LED灯串的阳极。

    每个灯串有14只LED灯，每只LED灯的工作电压为3.3V，工作电流为90mA，功率为0.3W。该机6个灯串以共阳极方式连接在一起，各个灯串的阴极通过排阻分别与芯片的⑧-14脚（均为恒流检测端）相连。在芯片内部，这些恒流检测端均连接到调光控制管VT2的源极（图中只画出⑧脚与VT2的源极相连）,VT2的漏极通过电阻R12与地构成回路，R12上的压降就是恒流检测信号，芯片根据该信号，自动调节比较放大电路所输出的PWM调光控制信号的占空比，以实现恒流控制。

1084系列低压差降压稳压块

1084系列稳压块是一款常用的低压差降压大电流输出集成块，最大输出电流为5A，现已广泛应用在液晶彩电／彩显的主板电路中，如图2所示。

    该系列稳压块的型号非常多，如A1084-xx,G1084-x x , L1084-xx,M1084-x x , LM1084-xx等，后缀数字表示稳压输出的电压值，如“LM1084-2.5",表示其稳压输出电压为2.5V，其应用电路如图3所示；标有“ADJ”字样者，表示输出电压可调，具体值由①脚外接的分压电阻阻值决定，如图4所示，输出电压Vour=1.25Vx（1+R2/R1）。

    该系列稳压块的输入输出压差低至1.5V, 1084-3.3型IC的输入电压为4.8V-15V,1084-5.0型IC的输入电压为6.5V-20V,1084-12型IC的输入电压为13.5V-25V, 1084-ADJ型IC的输入电压可高达29V,

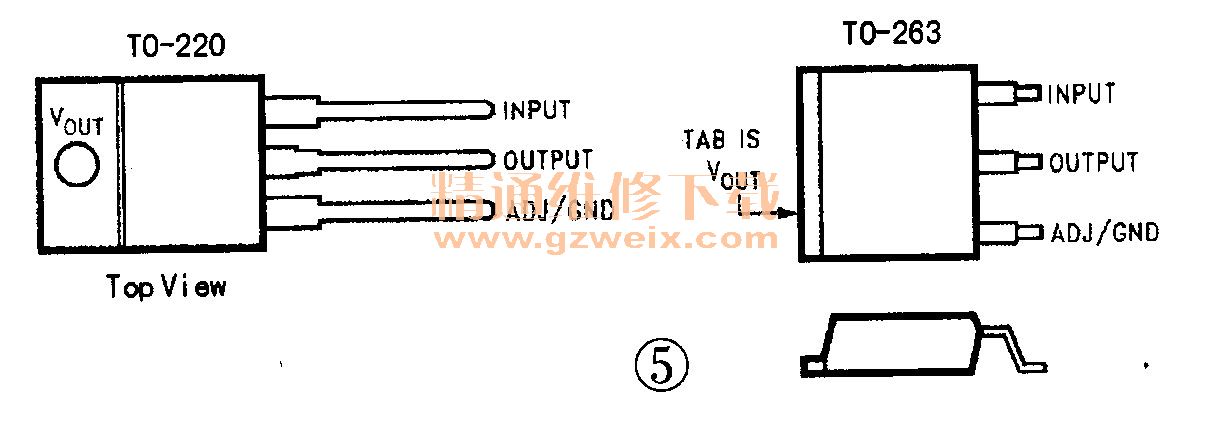

    该系列IC采用TO-220和TO-263两种封装形式，如图5所示，在液晶彩电中，多采用后一种封装形式。

    提示：在实际维修中，同系列不标输出电压值的和标注输出电压值的可以代换，但应改动①脚外围电路；在输出电压相同的情况下，1084系列可以代换1117系列，但1117系列不能代换1084系列，因1084系列的输出功率大于1117系列。

1085,1086系列低压差电压调节器

    1085,1086系列低压差电压调节器的输入、输出压降低至1.5V，具体型号较多，如最大输出电流为3A的LM1805-x x、  PL1805-x x、  CX1805-xxAIC1805 -x x等系列；最大输出电流为1.5A的SVR1805-xx系列。

    这类IC后缀数字表示稳压输出的电压值，如图6所示，型号标注为“LM1085-IS3.3”，表示稳压输出电压为3.3V，各脚功能与实测数据（在460HSC4LV3.5型逻辑板上测定）见表2。若后缀字母为is ADJ"，则表示输出电压在1.2V-15V的范围内可调，具体值由ADJ端外接电阻的阻值比例决定。
