FA5502M/P开关电源控制电路

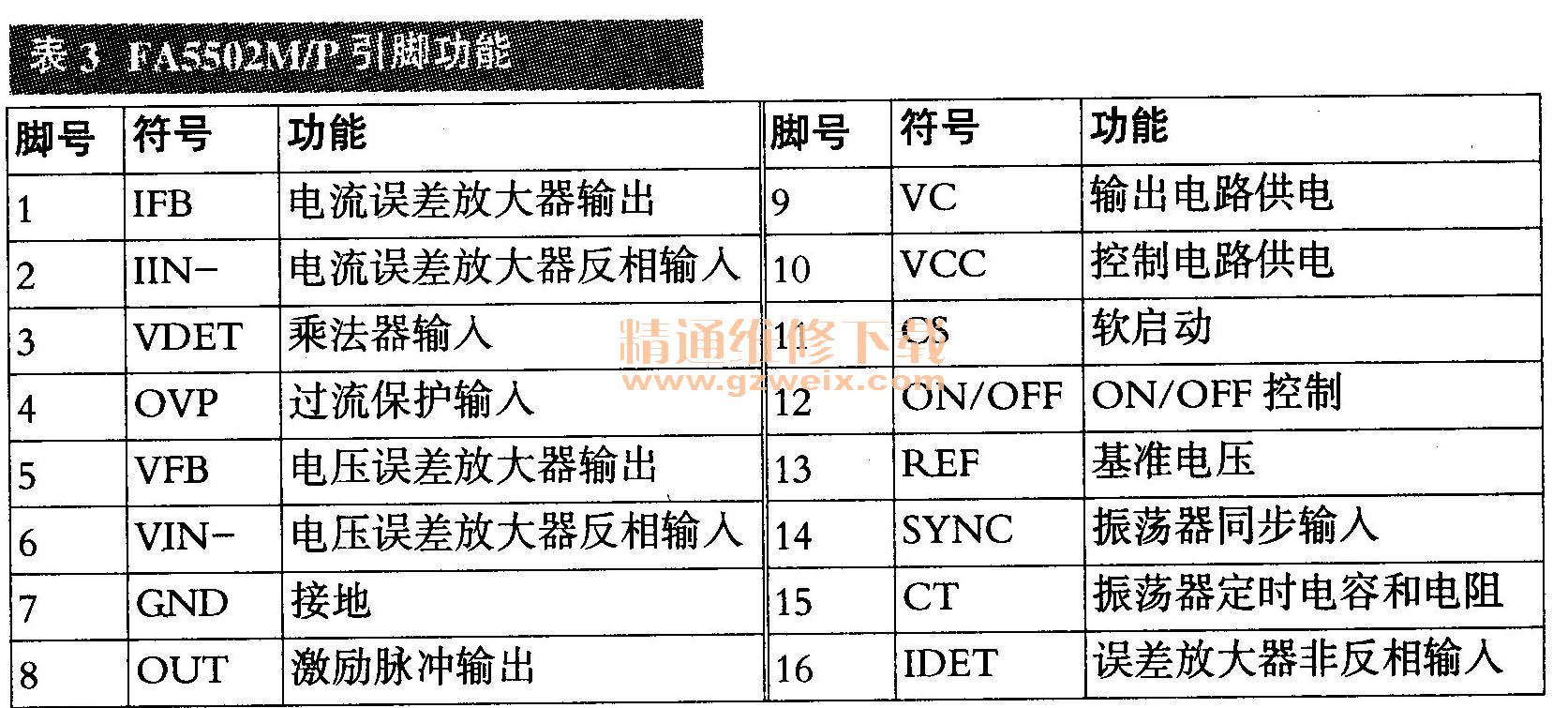

    FA5502M/P是一款由FUJI公司开发的开关电源控制电路，内设振荡器、脉宽调制比较器、误差放大电路，驱动输出电路等，待机电流最大为3μA，启动电流最大为30μA，工作电流典型值为4mA，输出的激励电流可达±1.5A，用来推动大功率场效应管，具有过流、过压保护功能和欠压锁定输出功能，可由外部输入信号控制开关激励同步输出，工作电压在10V～28V之间。FA5502M/P典型应用电路如图3所示，其引脚功能见表3。

    FA5571N电源管理芯片

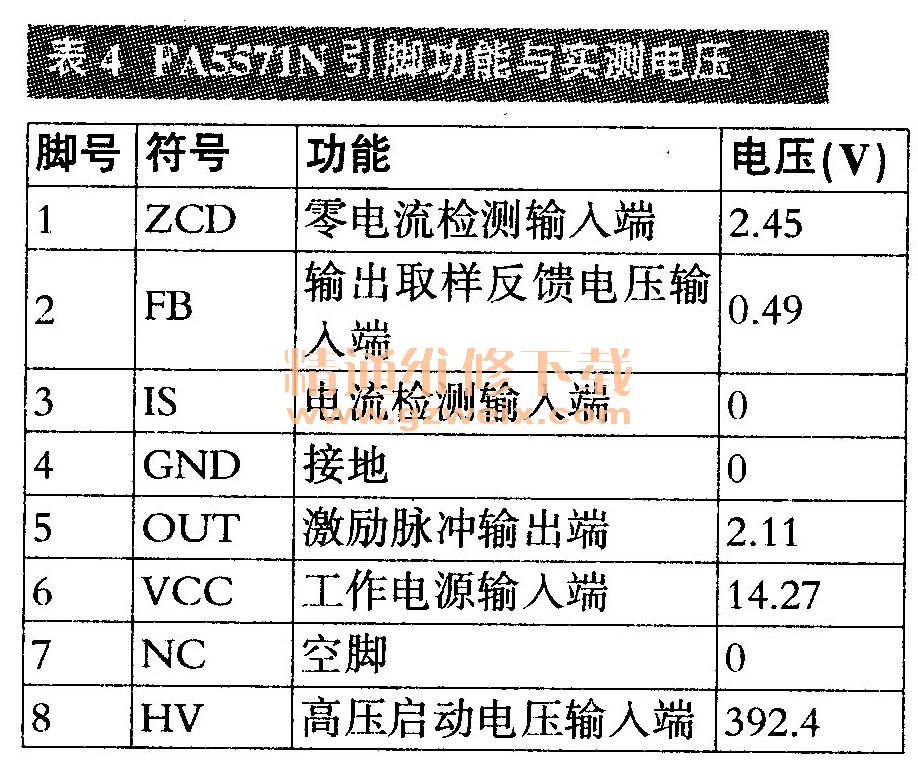

    FA5571N是一款电源驱动控制电路，内含振荡、取样稳压、电流检测和激励输出电路，推动大功率开关管工作，采用SOP-8封装形式，其引脚功能见表4．

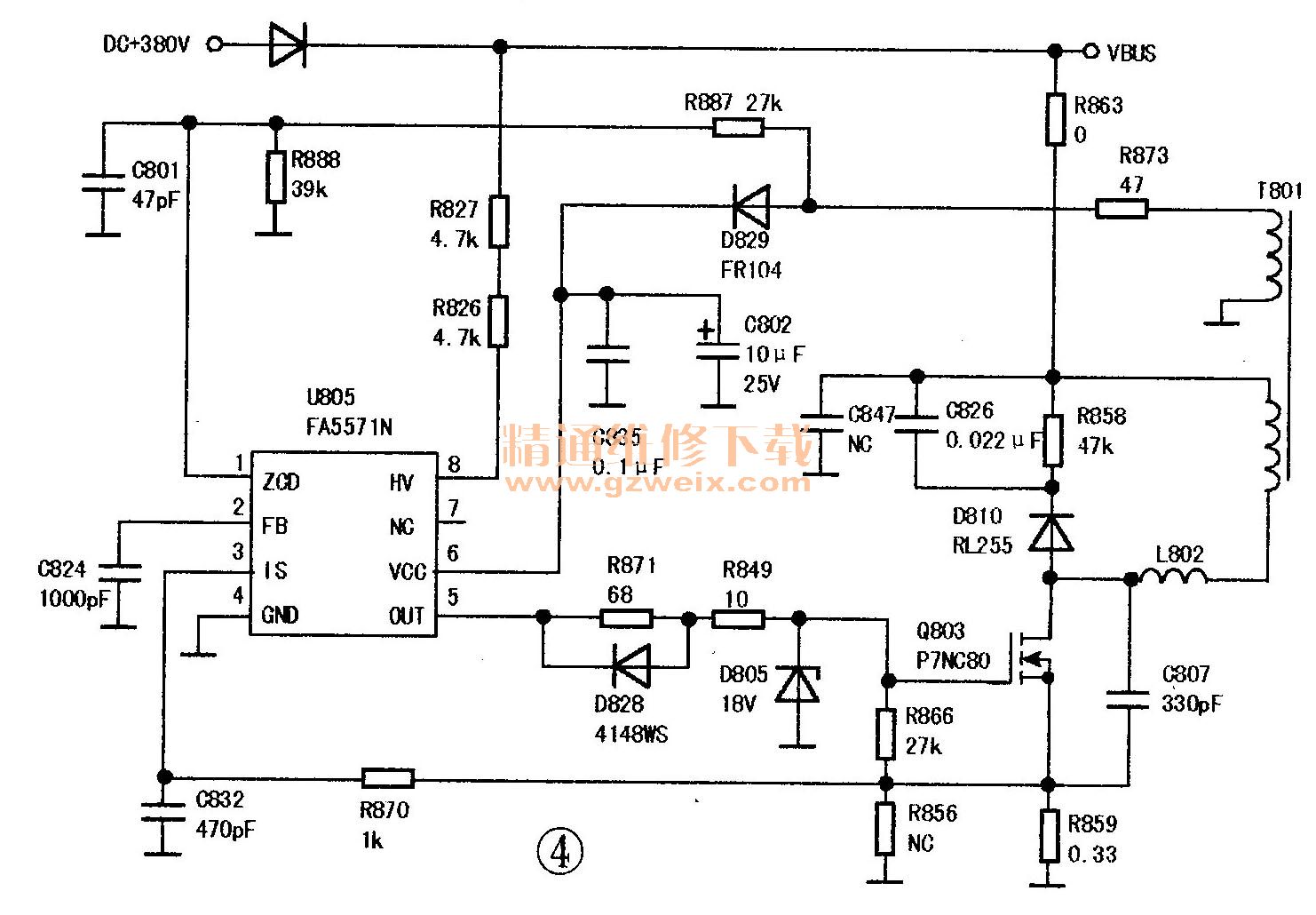

    在TCL IP42CS型液晶彩电电源板中，以FA5571N（U805）为核心组成主开关电源，如图4所示，产生＋24V/2A电压，为主板和逆变器推动电路供电。

   提示：FA5571N、NCP1207、NCP1203、NCP1271（1271P65）可以相互直接代换。
