LINK564（P）离线式开关集成电路

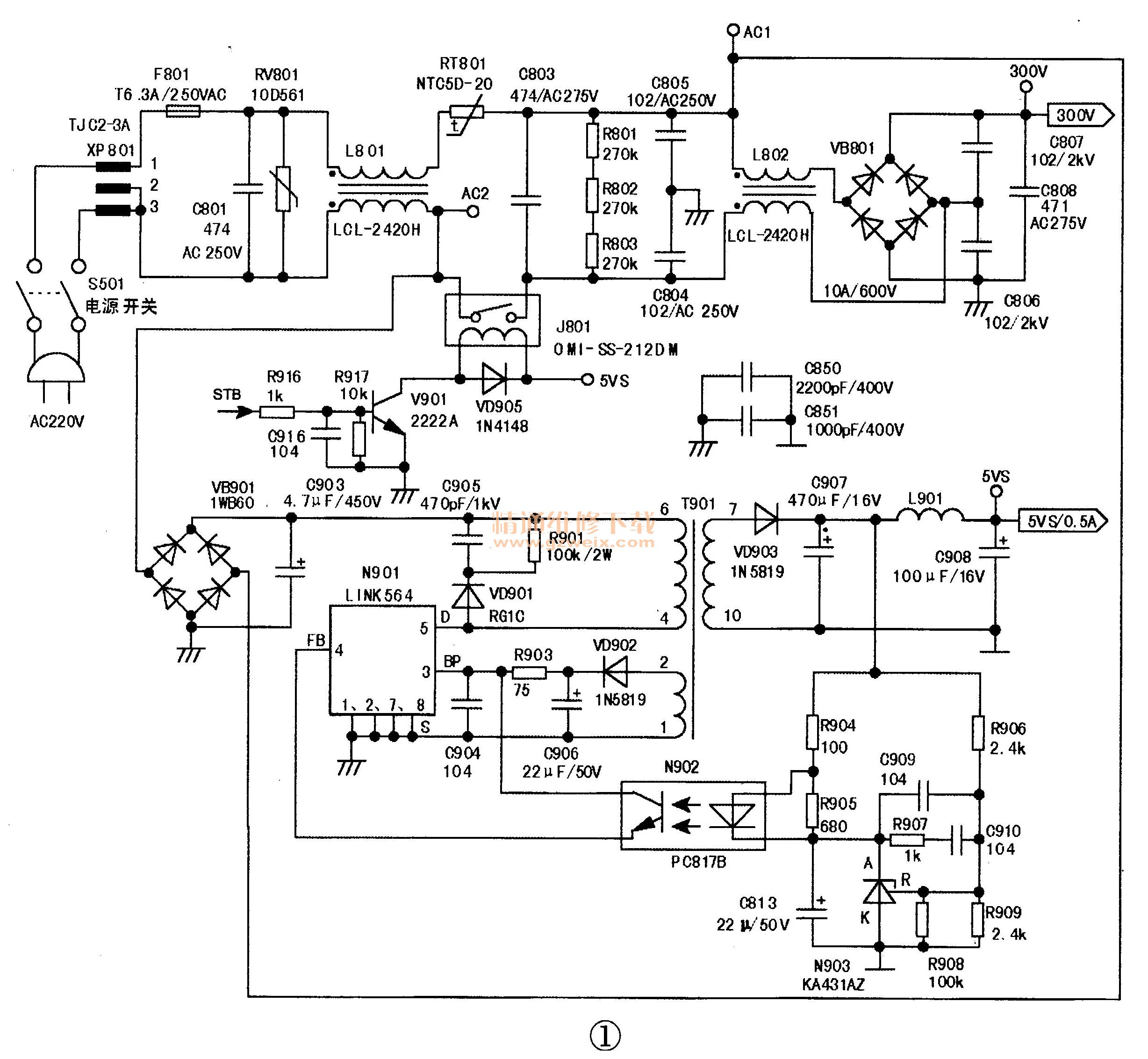

    LINK564或LINK564P内置700V高反压MOSFET管、振荡器、反馈（检测及逻辑）电路及5.8V稳压器。该IC在海信TLM40V68PK液晶彩电（1673电源板）中的应用电路如图1所示、其引脚功能与在该电源板中的实测电压见表1。



    LINK564 （N901）③脚和⑤脚之间有一个5.8V的恒流源电路。开机后，300V直流电压经此电路向N901③脚外接的电容C906充电，当充电电压达到5.5V时，N901内部电路开始工作。同时，T901的②－①绕组上的感应电压经VD902整流、C906滤波后，向③脚提供一个稳定的6V供电电压，以维持N901持续工作。VD901、C905、R901组成尖峰脉冲吸收回路，防止MOSFET管关断时T901产生的高压将开关管击穿。

    LX1692冷阴极荧光灯（CCFL）电源驱动控制芯片
    LX1692是第三代直接驱动冷阴极灯管的控制器，采用全桥谐振逆变器拓扑电路结构，内置灯管断路和短路检测保护电路，具有模拟调光、数字调光和模拟、数字混合调光方式。根据封装形式的不同，具体型号有LX16921PW和LX16921DW两种，如图2所示，两者的内部电路与引脚功能相同。

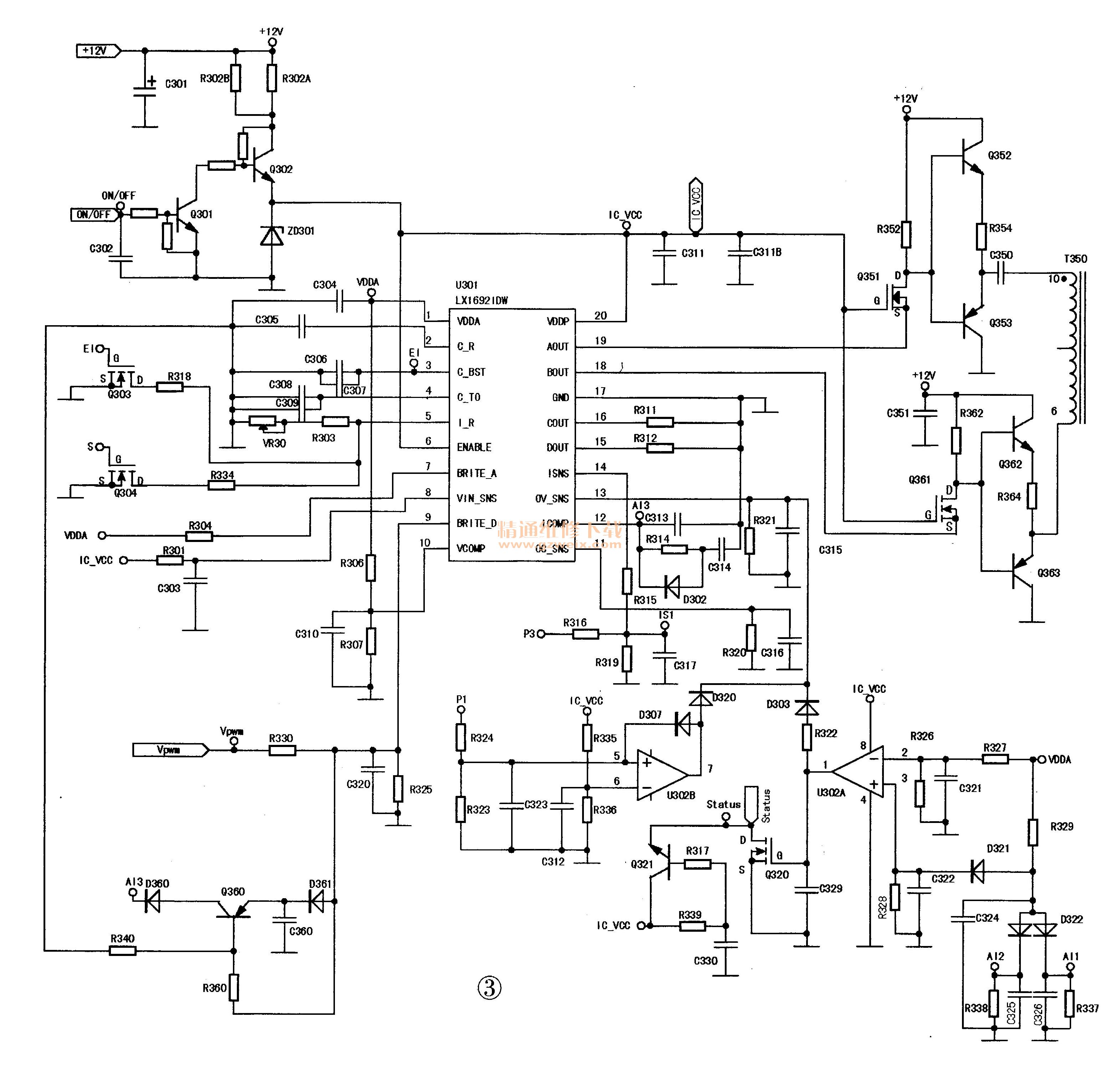

    该芯片的LX16921DW在长虹FSP107-2PS01二合一电源板（主要配用LG 26英寸屏，直接驱动CCFL灯管）中的应用电路如图3所示，引脚功能和实测电压见表2。



    LX16921DW （U301）的供电及使能控制电路由Q302、Q301、ZD301组成。背光开／关控制信号（ON/OFF）加到Q301的基极，Q301导通，Q302导通，12V电压经R302降压后加到Q302的发射极，经过稳压二极管ZD301后产生稳定的5V电压，加到U301的20脚和⑥脚。
    U301⑨脚输入的亮度控制信号（V PWM）与③脚外接的三角波振荡频率调整电容上的电压进行比较后，输出低频PWM亮度控制信号送到电流误差放大器的同相端，对从14脚输入加在电流误差放大器反相端的电流检测信号进行调制，调制后的脉冲送到时序逻辑与误差检测器中，将振荡脉冲调制成断续的激励振荡脉冲，经内部驱动电路放大后输出两组激励驱动信号：一组从19脚输出A路激励信号，从18脚输出B路激励信号；第二组从U301 16脚输出C路激励信号，从 15脚输出D路激励信号。本方案只使用了一组驱动信号，第二组驱动信号未使用，通过电阻R311、R312到地。
    U30119、18脚为驱动脉冲输出端（分别为ROUT、BOUT），交替输出高电平和低电平，经前级半桥结构组成的驱动电路放大后，送往双MOSFET管与高压变压器中，产生高压激励信号驱动灯管发光。
    提示：U301 14脚为电流检测输入端，去保护时将外接电阻R315断开即可；U301 13脚为过电压检测输入端，去保护时将外接电阻D320、D303断开即可；U301 11脚为过电流检测输入端，去保护时将该脚接地即可。

    MC33262/34262、NCP33262临界模式功率因数校正（PFC）芯片
    MC33262 、MC34262为ONSEMI公司生产，NCP33262为安森美公司生产，三者均为有源功率因数校正控制器，内部电路与引脚功能相同。这些芯片内部集成有以下电路：一个独立工作时的内部启动定时器，一个功率因数接近1的单象限乘法器，保证临界传导工作的零电流检测器，高增益误差放大器，跨导误差放大器，强化启动的快速启动电路，调定的内部带隙的基准电压电路，电流传感比较器和一个特别适用于功率MOSFET（金属氧化物半导体场效应晶体管）的推挽输出电路。这些芯片的后缀字母为“D”者表明采用SO-8封装，为“P”表明采用塑料DIP封装。
    MC33262在海信TLM40V68PK液晶彩电中的应用电路如图4所示，其引脚功能与实测电压见表3．300V脉冲电压通过R807、R815对C814进行充电，当充电电压达到4V时，C814上的电压经过R828送到MC33262 （N811 ）⑧脚，瞬间提供一个较大的启动电流，N811内部振荡电路开始振荡，N811开始工作，从⑦脚输出PFC激励信号，经过灌流电流限流电阻R818加到开关管V810的栅极。V810的源极经过取样电阻R820、R821接地，电阻上的电压大小反映了流过V811电流的大小，此电压作为过流检测信号输入到N811的过流保护端④脚。当负载电流过大时，R820、R821上的压降迅速上升，即N811④脚电压上升，与内部闭值电压比较，若高于阈值电压，N811内部保护电路启动，停止工作，其⑦脚无PFC激励信号输出。



    PFC电压给取样电阻R823～R826取样分压，在R826上形成2.5V左右的反馈取样电压，送到N811①脚，进入N811内部的误差放大器中，反馈取样电压与基准电压（2.5v）进行比较后产生误差电压，经放大器放大后，调整开关电源激励信号的导通时间，从而控制开关电源输出的PFC电压。在过压比较器中，如果电压差超过1.08V，比较器就输出高电平的控制信号，⑦脚停止输出，V810停止工作，从而起到保护作用。
