STR-X676，离线准谐振开关电流厚膜块
    STR-X6769采用准谐振拓扑电路设计，输出功率高达310W。该膜块采用7-Pin TO-3P封装，如图1所示，内含控制器和场效应管，内部场效应管在接近零电压时导通，具有电磁干扰噪声小、效率高、外围电路简单等优点。

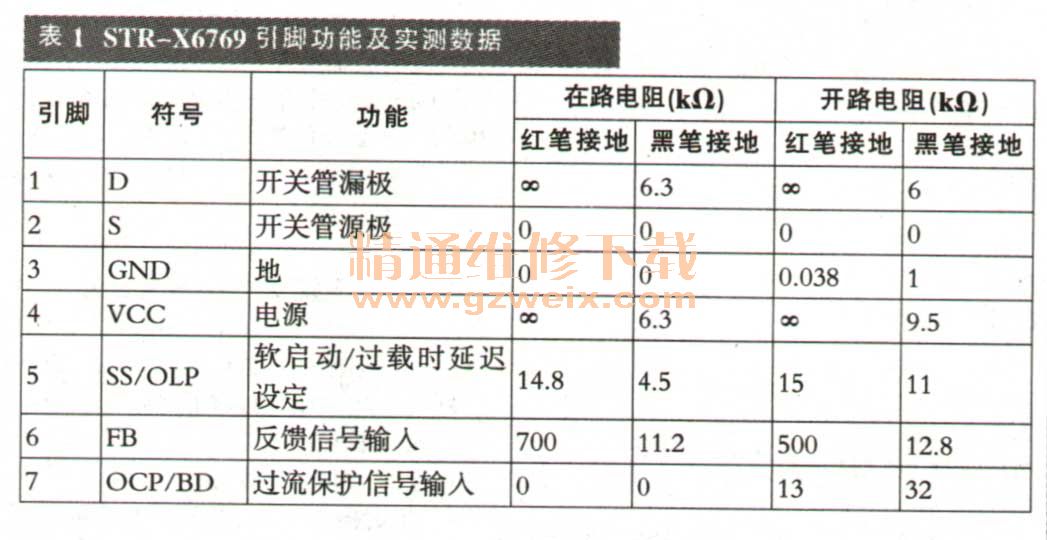

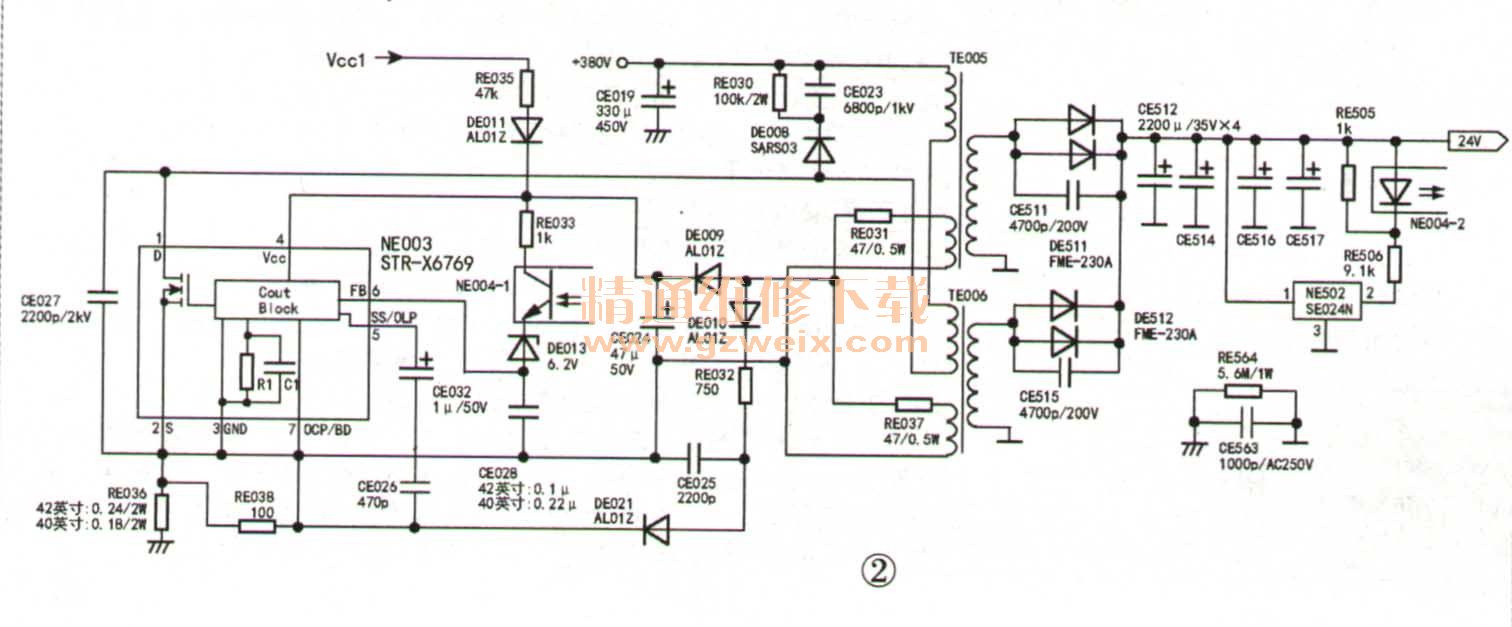

    海信TLM4277、TLM3737、TLM4777等77系列液晶电视主电源电路采用了该芯片，如图2所示，其引脚功能与实测值见表1。



    当主电源工作后，主电源输出启动电压Vcc1（约40V），经过RE035、DE011加到NE003④脚，由于RE035阻值较大及CE024的充电作用，NE003④脚电压逐步上升，当上升到闭值电压16V时，NE003内部的电路开始启动。此时，流过NE003④脚的电流也开始大幅上升（由于RE035较大，NE003④脚电压会下降卜由于电路已启动（弱振状态），TE005的感生电势经DE009整流、CE024滤波后，又加于NE003⑥脚使电压上升并维持在22V-23V若电压大于34V则进入过压保护）。
    提示：在STR-X6769炸裂的电源板中，CE027（2200pF/1000V）及电阻RE032（750Ω）、RE036（42英寸机0.24Ω/2W、40英寸机0.18SZ/2W）、RE038（100Ω）易连带损坏。

    MA16888具有PFC功能的电派控制芯片
    TDA16888是英飞凌（Infineon）公司推出的具有PFC功能的电源控制芯片，其内置的PFC控制器和PWM控制器可以同步工作。PFC和PWM集成在同一芯片内，因此具有电路简单、成本低、损耗小和工作可靠性高等优点，这也是TDA16888应用最普及的原因。

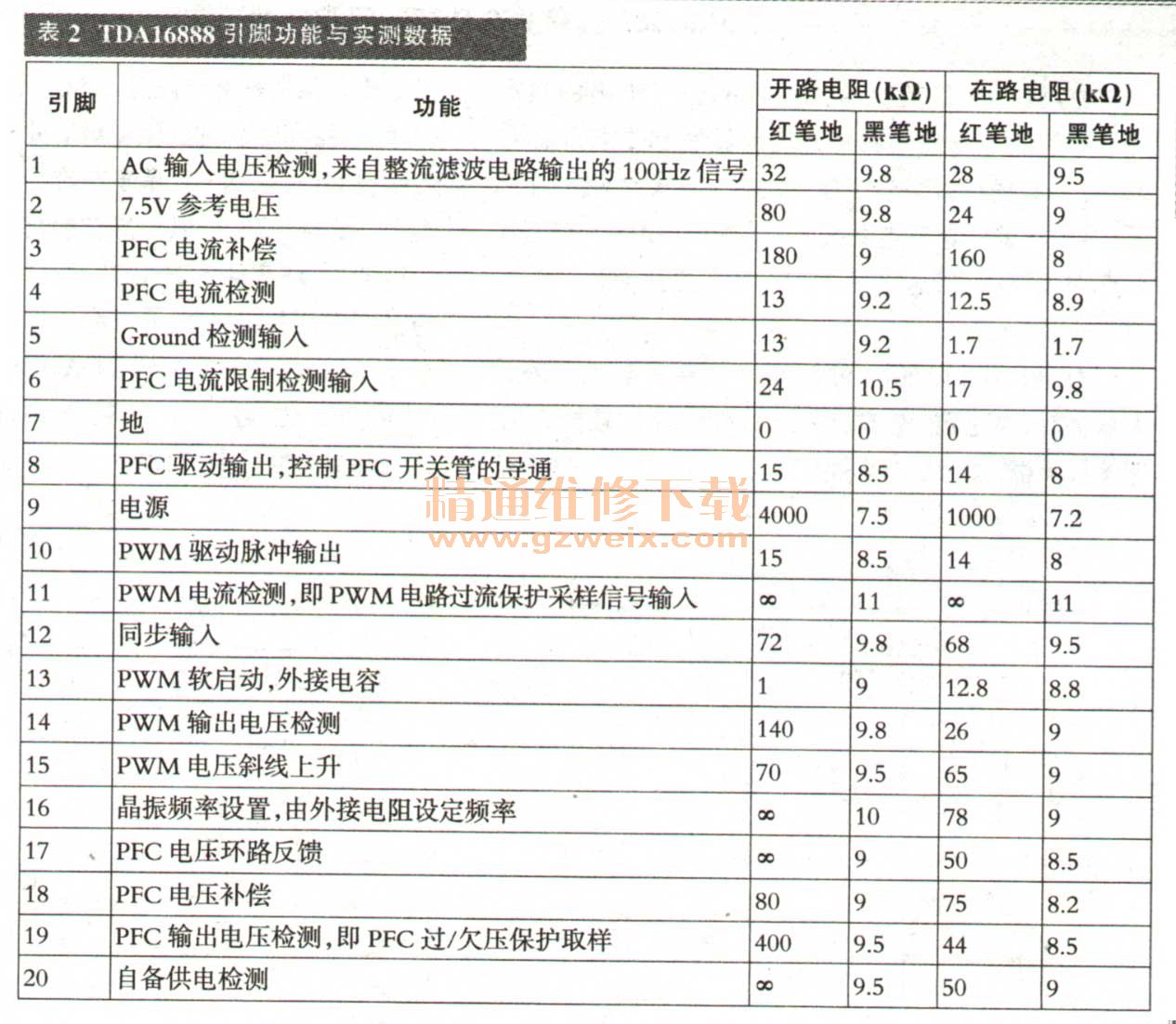

    TDA16888内部的PFC部分主要有电压误差放大器、模拟乘法器、电流放大器、3组电压比较器、3组运算放大器、RS触发器和图腾柱式驱动级。PWM部分主要有精密基准电压源、DSC振荡器、电压比较器、RS触发器和图腾柱式驱动级。此外，TDA16888内部还设置有过压、欠压、峰值电流限制、过流、断线掉电等完善的保护功能，其引脚功能与实测数据见表2。

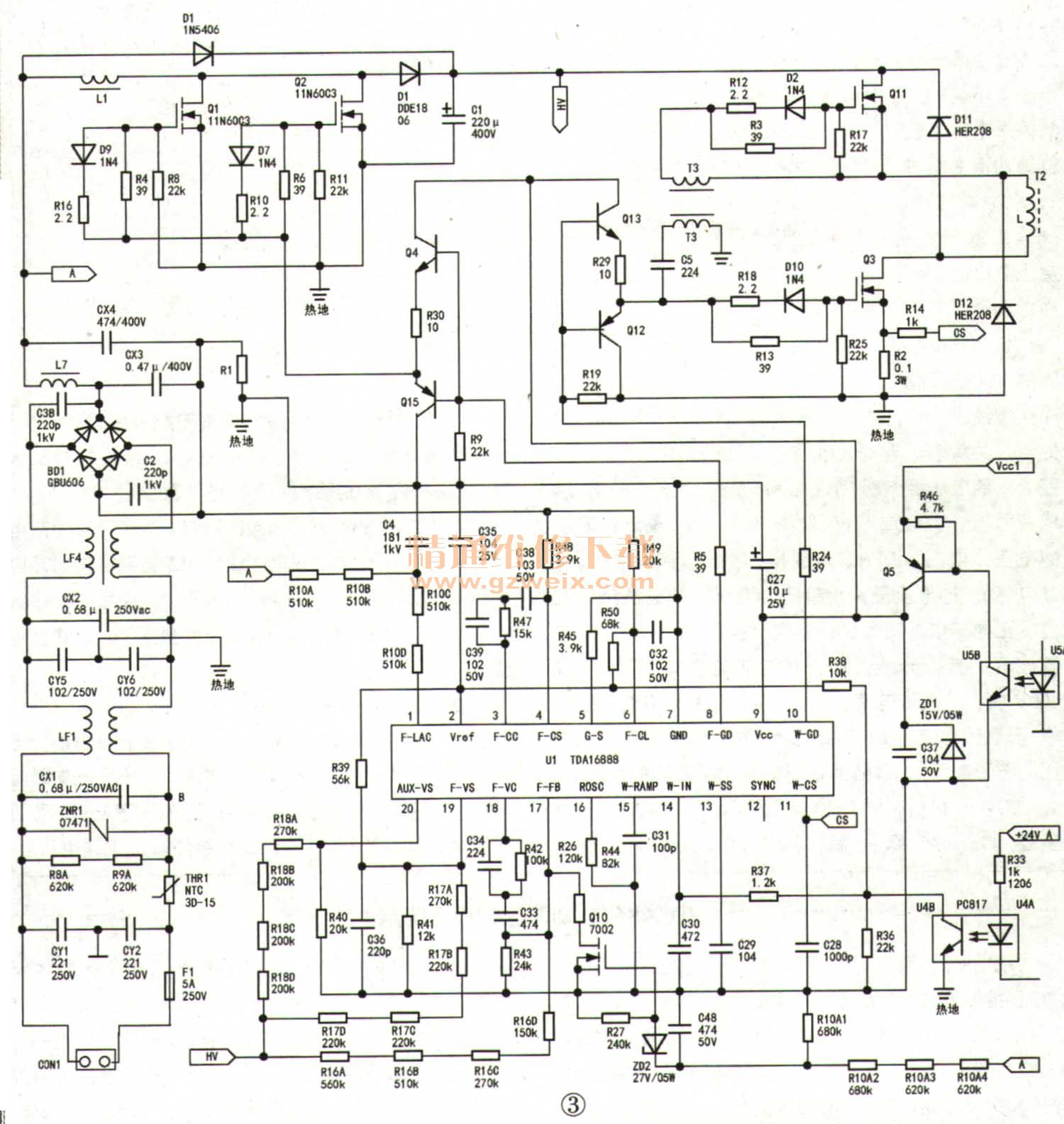

    该IC在康佳LC-TM3719液晶彩电开关电源中的应用电路如图3所示．输入电压的变换经R10A、R10B、R10C、R10D加到TDA16888的①脚，输出电压的变化经R17D、R17C、R17B、R17A加到TDA16888的⑲脚，TDA16888内部根据这些参数进行对比与运算，确定输出端⑧脚的脉冲占空比，维持输出电压的稳定。在一定的输出功率下，当输入电压降低时，TDA16888的⑧脚输出的脉冲占空比变大；当输入电压升高时，TDA16888的⑧脚输出的脉冲占空比变小。在一定的输入电压下，当输出功率变小时，TDA16888的⑧脚输出的脉冲占空比变小时；反之亦然。

    TDA16888⑧脚的PFC驱动脉冲信号经由Q4、Q15推挽放大后，驱动开关管Q1、Q2处于开关状态。当Q1、Q2饱和导通时，由BD 1、CX3整流后的电压经电感Ll、Q1和Q2的D、S极到地，形成回路；当Q1、Q2截止时，由BD 1、CX3整流滤波后的电压经电感Ll、Dl、Cl到地，对C1充电，同时，流过电感L1的电流呈减小趋势，电感两端必然产生左负右正的感应电压，这一感应电压与BD 1、CX3整流滤波后的直流分量叠加，在滤波电容C1正端形成400V左右的直流电压，不但提高了电源利用电网的效率，而且使得流过L1（PFC电感）的电流波形和输入电压的波形趋于一致，从而达到提高功率因数的目的。
    二次开机后，从副开关电源电路产生的VCC1电压经Q5 、R46稳压后，加到TDA16888⑨脚。TDA16888得到启动电压后，内部电路开始工作，并从⑩脚输出PWM驱动信号，经过Q12、Q13推挽放大后，分成两路，分别驱动Q3和Q11处于开关状态。
    当TDA16888⑩脚输出的PWM驱动信号为高电平时，Q13导通，Q12截止，Q12、Q13发射极输出高电平信号，控制开关管Q3导通，同时，信号另一支路经C5、T3，控制Q11导通，此时，开关变压器T2·储存能量。
    当TDA16888⑩脚输出的PWM驱动信号为低电平时，Q13截止，Q12导通，Q12、Q13发射极输出低电平信号，控制开关管Q3截止，同时，信号另一支路经C5、T3、控制Q11也截止，此时，开关变压器T2通过次级绕组释放能最，从而使次级绕组输出工作电压。

    TDA4863G功率因数校正电路
    TDA4863G是西门子公司生产的一款新型功率因数校正控制器，内部集成有高精度的基准电压源、启动定时器、误差放大器、模拟乘法器、电流检测放大器、RS锁存器、MOSFET驱动级以及过电压保护、过电流保护和欠压锁定（UVL0）电路等。

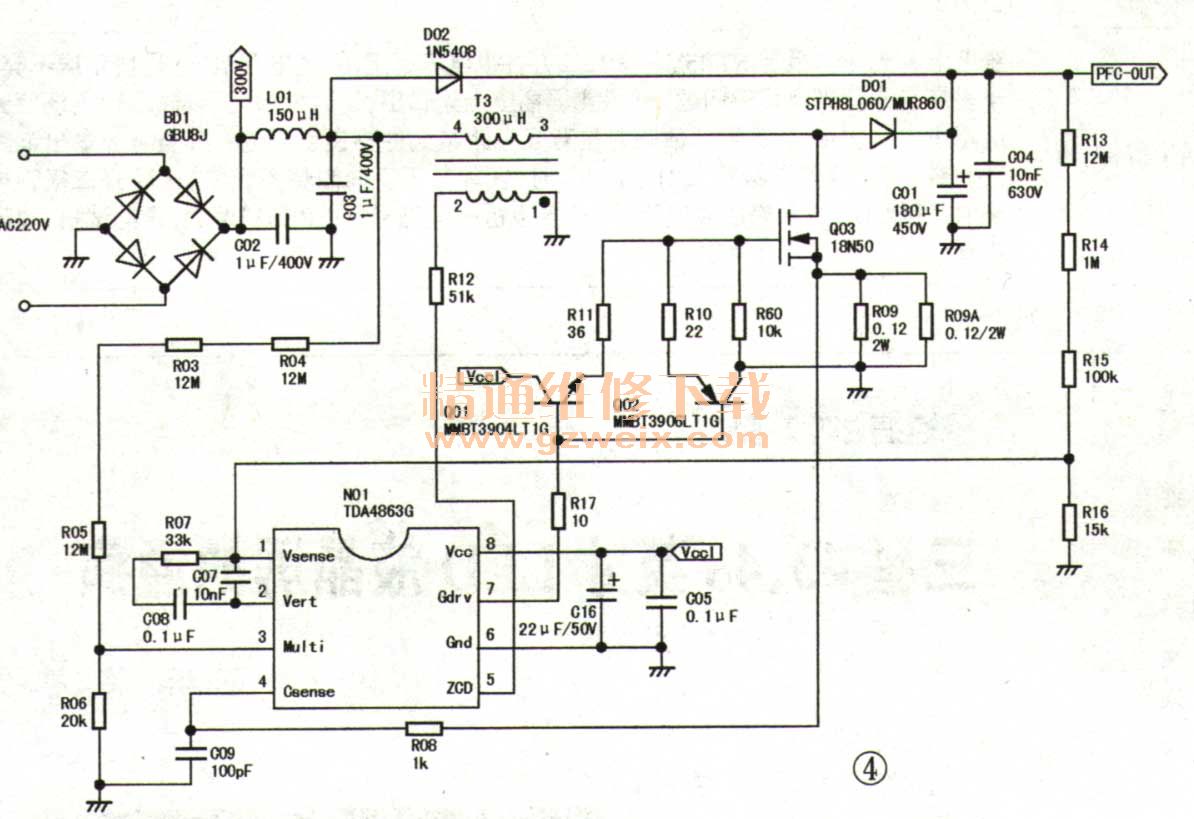

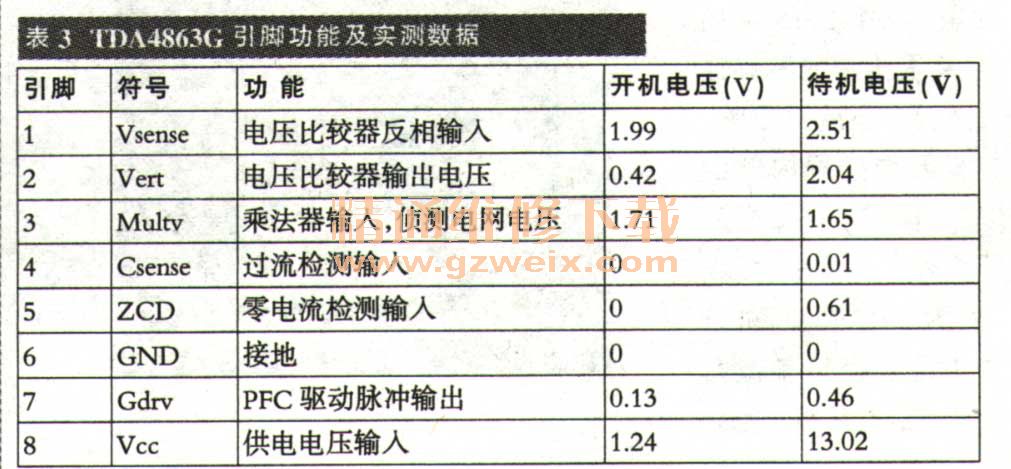

    由TDA4863G构成的离线式有源功率因数校正变换电路，其特点是储能电感电流为零时，MOSFET功率管才进入导通状态，这样能有效降低开关管的应力和损耗。基于零电流导通并关管的驱动脉冲没有死区，因此输入电感电流是连续平滑的正弦波，从而进一步提高了电路的单位功率因数（PF）值。TDA4863G有P-PID -8和PDSO -8两种塑封形式。该IC用在长虹HS210 -4N10型电源板中的相关电路如图4所示，其引脚功能和对地电压见表3。



    二次开机后，＋13V电压加到N01⑧脚，作为N01内部工作供电，IC内部电路工作，从⑦脚输出MOSFET驱动信号，经Q01、Q02激励后加到Q03 G极，使其工作在开关状态；300V直流电压经过PFC电路及T3加至开关管Q03的D极，由于T3的储能作用，开关脉冲经D01整流在C01上获得约400V的直流电压（PFCOUT）。
