MP1048全桥CCFL控制器

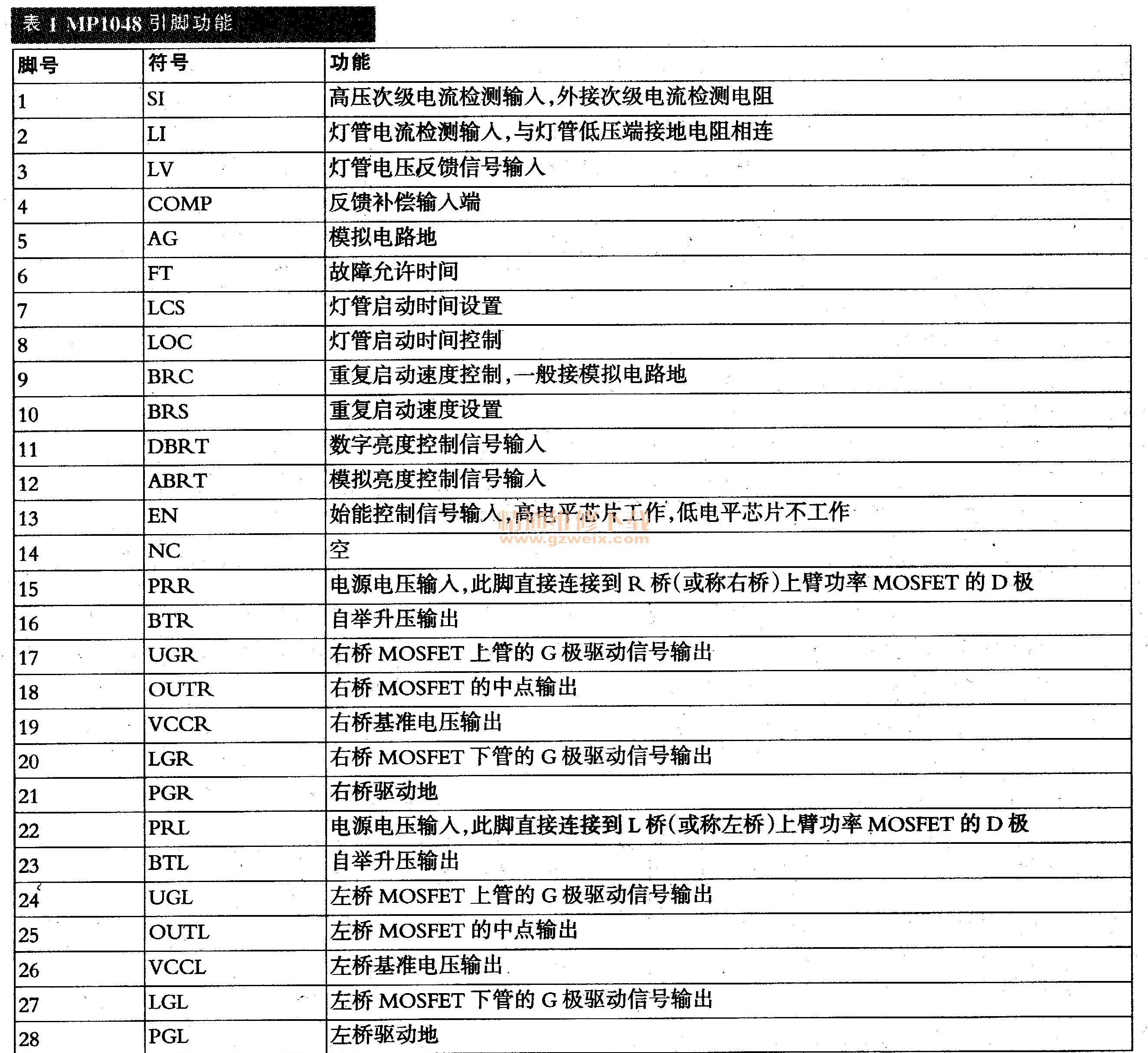

    MP1048采用全桥结构，驱动4～12只CCFL灯管；内部振荡器的频率可通过外接电阻进行设置；具有灯管OK信号输出，可驱动4只N沟道MOSFET管；宽电压输入，范围为40V～35V；具有模拟和数字调光功能；集成有过压、过流和过热保护电路；采用TSSOP -28和SOIC -28封装形式，多用于15英寸及其以上的液晶显示器或液晶电视中，如创维、TCL等品牌部分小屏幕液晶电视的背光驱动电路就采用了此芯片，一款驱动4灯的应用电路如图1所示，其引脚功能见表1。

    MP1411降压型DC-DC电路

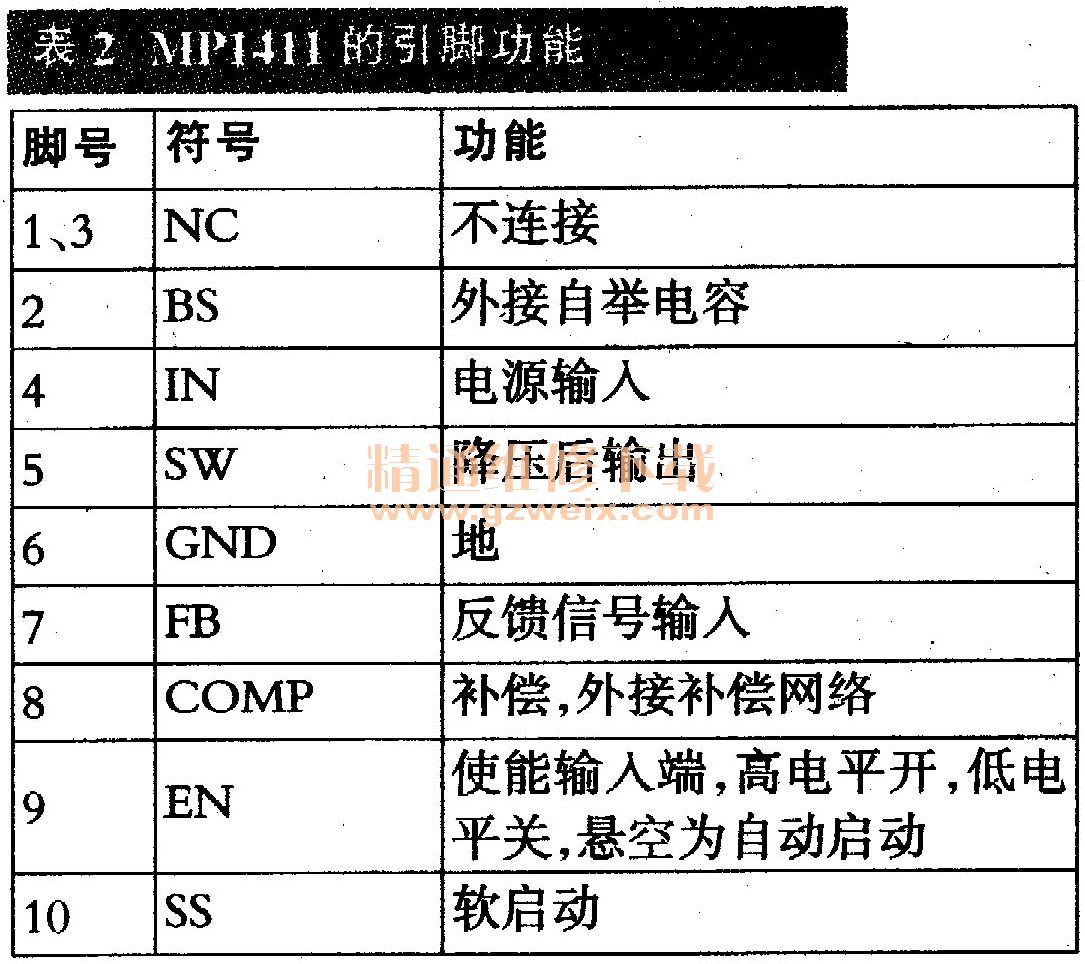

    MP1411是一款降压型DC-DC电路，广泛用于液晶彩电的主板电路中，具有以下特点：2A输出电流，可达95％的效率；内部功率MOSFET开关管的导通电阻低至0.2Ω；输出端接陶瓷电容具有低ESP、的稳定性；23μA的关断模式电流；可编程的欠压锁定；固定的380kHz工作频率；过热保护、周期性的过流保护；工作电源范围宽，4.75V～18V；输出电压可调，范围为0.92V～16V；基准电压VREF=0.92V0 MP1411的引脚功能见表2。

    MP1411的典型应用电路（3.3V电压输出）如图2所示，输出电压（单位：V）Vour=0.92 （1 ＋R1/R2）；在TCL MS77机芯液晶彩电中，以MP144（IP030）为核心构成了1.8V （1V8 STBY）电压形成电路，如图3所示。

    M PZ8 2同步降压稚压器

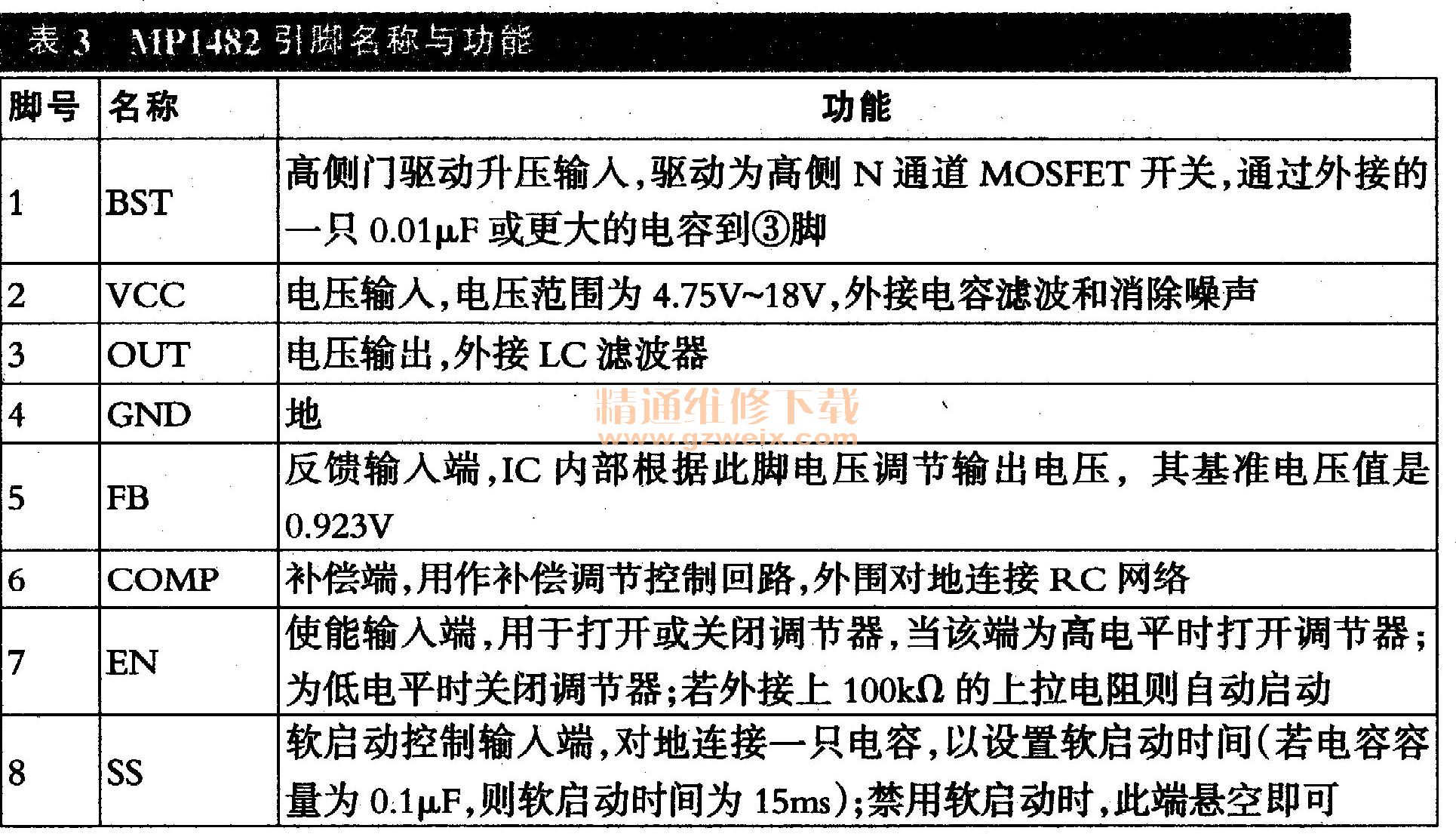

    MP1482是一种单片同步降压稳压器，采用8脚SOIC封装，宽电压输入（4.75V～18V）、输出电压可调（0.923V～15V），并能提供2A的连续负载电流，其引脚功能见表3。

    在液晶彩电中，该IC常用于单芯片内核MCU的DC-DC变换电路中，例如在采用MST6Ml6方案的一款液晶彩电，MST6Ml6芯片内核MCU的1.26V供电电路如图4所示。
