TEA1532/A（EA1532A）级色开关电源控制芯片

    TEA1532、TEA1532A或EA1532A主要用于功率范围在25W～90W间的电源适配器或开放式电源中，根据封装形式的不同，其型号后缀字母有所差异，如TEA1530AT表示采用S08封装，TEA1530AP表示采用DIP8封装。
   TEA1532是在单一IC上集成HV与LV芯片，HV用于高压驱动，LV用于小信号驱动的分立器件。TEA1532主要面向笔记本电源适配器、机顶盒、液晶显示器、打印机等需要高效、高性价比解决方案的应用场合，其主要功能包括：可工作在DCM/QR或CCM模式下；低负荷或无负荷时会进入跳周期模式以降低频率及待机功耗；在QR模式下工作时，可通过低电压／零电压开关提高效率；TEA1532T/AT开关频率最高可达65kHz、TEA1532BT/CT开关频率最高可达125kHz；多功能保护引脚，提供过载保护、输出短路保护、OVP及开放回路保护等功能。
    TEA1532A在力铭公司生产的VLC82001.50型二合一电源板（配奇美V315B3-LN1型液晶屏）中的应用电路如图1所示，其引脚功能及实测数据见表1。



    PFC电路产生的400V电压VBUS，一路通过变压器T2①-③绕组加到MOs管Q9的漏极（也同时加到逆变电路Q201、Q206的漏极）；另一路通过变压器T2①-⑤绕组及R32加到U3的⑧脚，经内部软启动电路给①脚外接电容C39充电，当电容C39上的电压上升到11V时，U3开始振荡，从⑦脚输出驱动脉冲，Q9工作，T2绕组中有电流通过。此时，T2⑥-⑦绕组通过互感产生感应电动势，经D5整流、Q3串联稳压、C39滤波后得到15.6V的电压，一路加到U3的①脚，形成二次启动供电，另一路加到Q18的e极，经Q18控制后加到U1的⑧脚。当U3内部得到一个稳定的启动供电后，将持续进行振荡，这时T2次级绕组中将产生相应的感应电动势。
      提示：TEA1532A（EA1532A）可以直接代换EA1532C当代换EA1532A时，若EA1532A的⑧脚未外接电压，则需外接＋300V；若用EA1532A代换EA1530A，需将EA1532A的⑤脚接EA1530A的⑦脚，EA1532A的⑥脚接EA1530A的⑤脚，EA1532A的⑦脚接EA1530A的⑥脚，其余脚不改动。
    TPS65160/A是一款液晶屏偏压电源IC，能够为TFT -LCD面板提供4路符合时序要求的电压（VDD、VDA、VGH、VGL），其中，驱动电压VDD主要为驱动板上的时序控制器和面板上扫描驱动器和数据器提供驱动电源；主电源VDA提供驱动LCD显示器中众多模拟IC（包括将图像内容驱动到液晶屏本身的数据驱动器）所需的高电压；电压VGH和负电压VGL通过扫描驱动器中的电平转换和缓冲放大后去控制薄膜晶体管（TFT）的开和关。

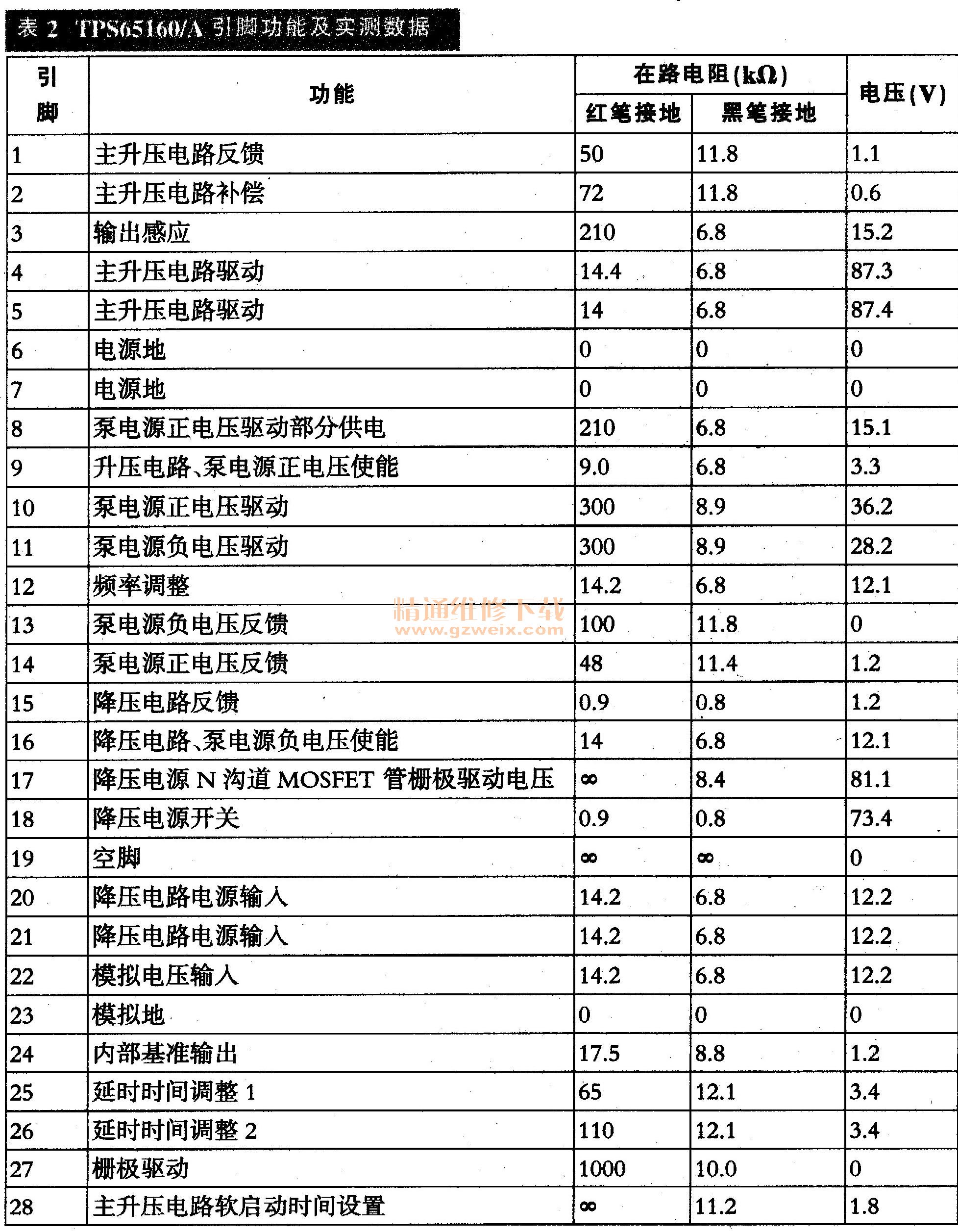

    该IC的输入电压范围较宽，具体值为8V～14V（典型电压为12V），内部集成有可调上电时序和升压转换电路，且有过电压保护、过热保护（155℃）和短路保护锁存功能，其典型应用电路如图2所示，引脚功能及实测数据（在460HSC4LV 3.5型逻辑板上测定）见表2。

    TOP24 2～250 TOPSwitch-GX系列离线式开关电源芯片
    该系列芯片内置700V的功率MOSFET管、高压开关电流源、PWM控制器、66kHz / 132kHz振荡器、热关断保护等电路，其型号主要有TOP242、TOP243、TOP244、TOP245、TOP246、TOP247、TOP248、TOP249、TOP250。该类芯片外围电路简单，输出功率较大，如使用P/G封装时（无需散热器）输出功率可达34W，广泛用于液晶彩显或液晶彩电的电源电路中。

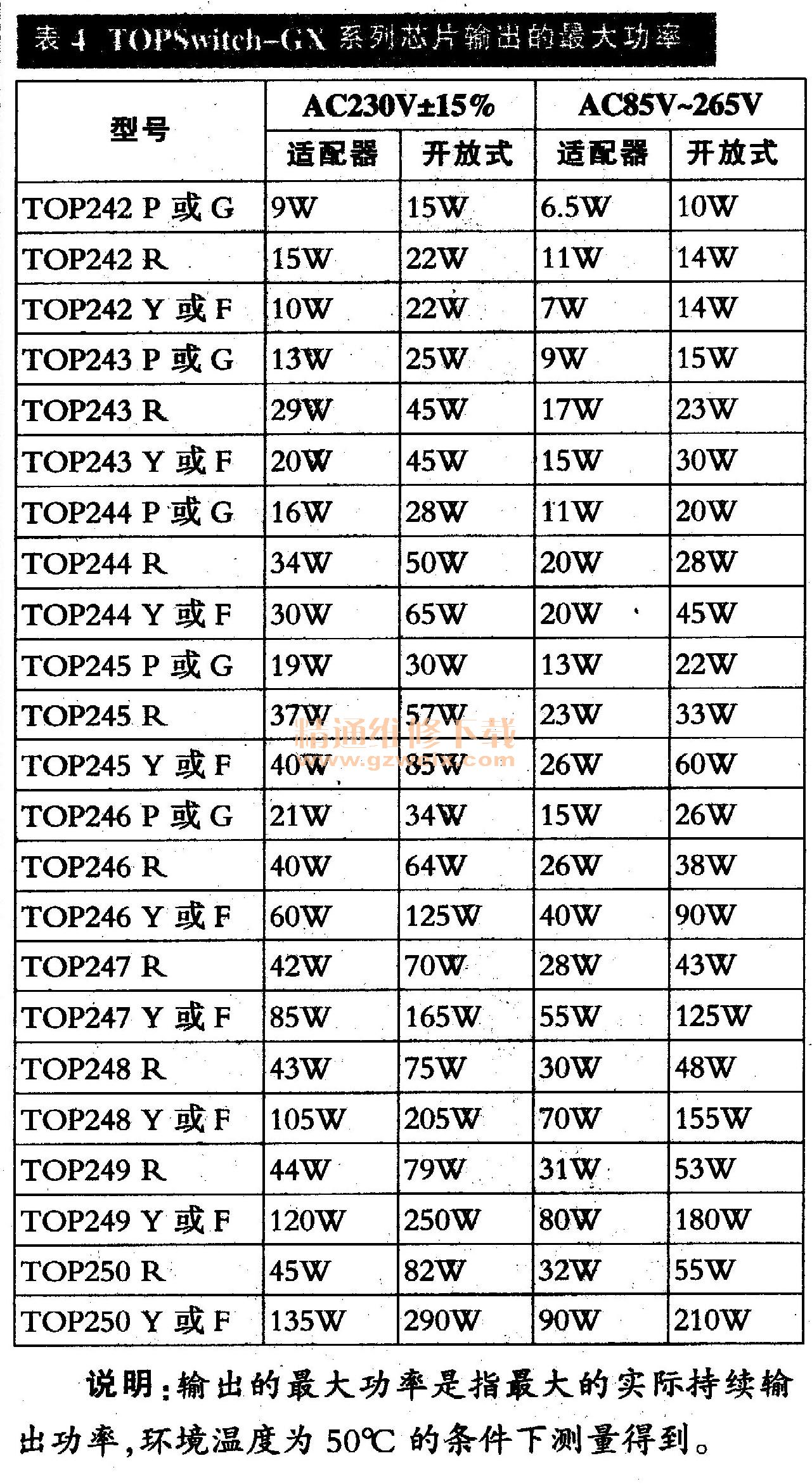

    该系列芯片有TO-263-7C（简称R）、TO-262-7C（简称F）、TO-220-7C（简称Y）、DIP-8B（简称P）、SMD-8B（简称G）等多种封装形式，型号的后缀字母就表示封装形式，如“TOP245Y”，则表示该芯片采用TO-220-7C封装。不同封装形式的引脚总数与各脚功能也不完全相同，如图3所示，引脚功能见表3p另外，不同型号、不同封装的输出功率也有所差异，具体参数见表4。 TOP246在一款20英寸液晶彩电电源板中的应用电路如图4所示。
