九、开关电源部分波形

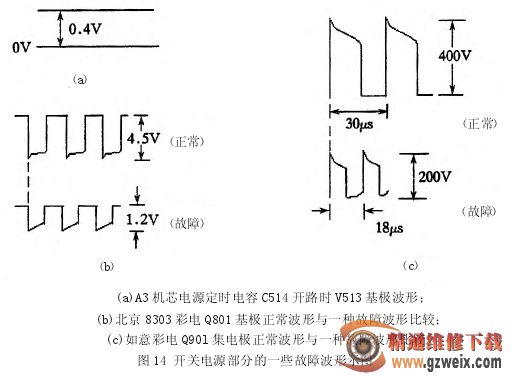

开关电源部分波形，如图14所示。
十、预中放和伴音部分波形
这里主要介绍彩电预中放管的波形测量和伴音部分的波形测量。
1．彩电预中放管波形的测量

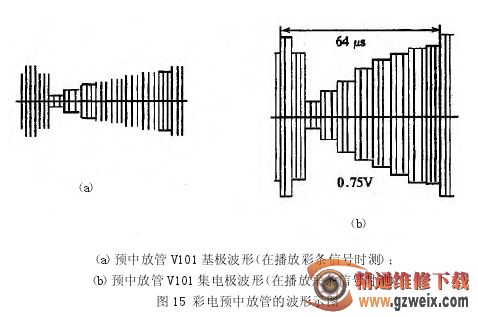

彩电预中放管是为了补偿声表面波滤波器的插入损耗而设置的，放大的信号是图像中频信号，频率高（图像载频为38 MHz) ,测量时要用高频示波器或取样示波器。但作为维修人员，使用通用示波器（如COS5020型示波器），对预中放管的波形进行定性观察也就够了。图15中的波形是在A3机芯的预中放管V101基极与集电极分别测得的，测试时扫描速度开关用0. 2цs／格档，在不同频道测得的幅度是不同的。
2．伴音部分波形的测量

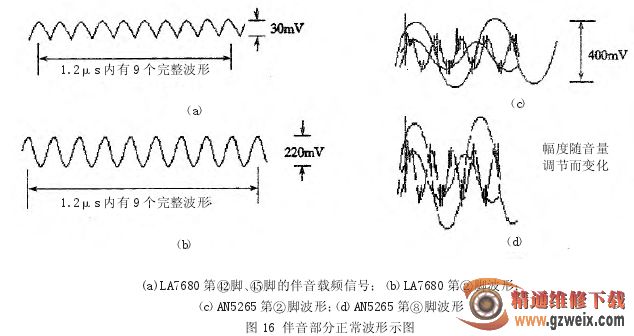

伴音部分要检查的波形主要有鉴频器的载波信号是否正常，鉴频器是否有输波形，音频及功放部分波形等。一般的伴音信号波形是随机变化的，可看其幅度是否够，正负半周是否对称。接收彩条信号时，伴音信号一般是一种峰鸣音，此波形是单一的、稳定的。图16是在A3机芯上测得的正常波形。图16(a)是在A3机芯小信号处理集成电路LA7680 42脚全电视信号输出端子和45脚第二伴音中频信号输入端子测得的伴音载频信号，测试时示波器扫描速度开关置0.2цs/格档，在1.2цs内有9个完整波形，频率是6. 5 MHz。
图16 (b)是在LA7680②脚陶瓷鉴频器端子测得的波形，频率是6. 5 MHz。图16(0是在音频功放集成电路．AN5265②脚音频输入端子测得的波形。波形是随机变化的，但幅度不受音量调节而变化。图16 (d)是在音频功放集成电路AN5265⑧脚音频输出端子测得的波形，波形是随机变化的，但幅度受音量调节而变化。

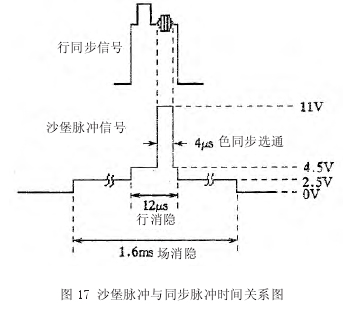

十一、沙堡脉冲波形的测量沙堡脉冲也是一种彩电中的信号，它与色同步选通脉冲一样，是由电视机内部产生的。在飞利浦、夏普C-1805、松下M15等机芯和国产化的TDA两片机芯中广泛得到了应用。
关注与重点：沙堡脉冲是一个三电平脉冲信号，由三个作用不同的脉冲信号组合而成。它产生于行、场振荡集成电路中的沙堡脉冲发生器，送往彩色
