解码和亮度信号处理集成电路中去。图17给出沙堡脉冲与行同步信号的时间关系图，沙堡脉冲中电平最高的（大于10 V，典型值11 V)为色同步选通脉冲，是由行振荡电路产生的，它的相对位置处于行同步信号的后肩。中间电子的（4.2-5 V，典型值4. 5 V)为行消隐脉冲，它由场振荡电路中的场消隐脉冲发生器产生。

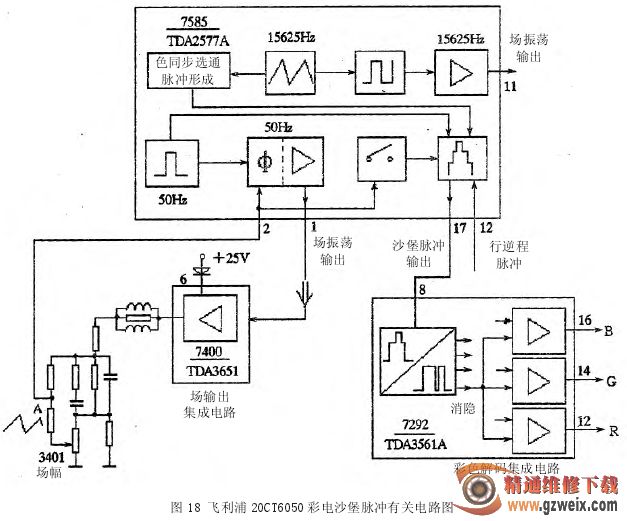

沙堡脉冲送入彩色解码和亮度信号处理集成电路后，先由门脉冲分离电路对沙堡脉冲按不同电平分离，然后往所需要的电路。分离出的色同步选通脉冲送往下列电路：①送往色同步选通电路，选出色同步信号；②用于亮度信号黑电平钳位，恢复直流分量；③用作双稳态振荡器的触发脉冲。分离出的行、场消隐脉冲送往色解码集成电路内的R,G,B输出级作行、场消隐用。飞利浦20CT6050彩电中的沙堡脉冲有关电路见图19所示。

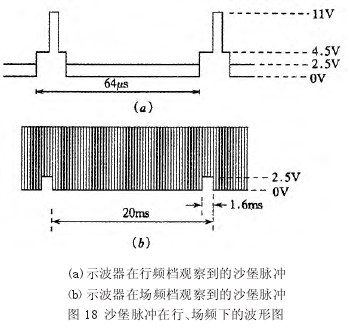

方法和技巧：用示波器测试沙堡脉冲时，不可能同时显示出完整的行、场消隐波形。若示波器扫描速度开关放在便于观察行扫描周期的20цs/格档时，所测沙堡脉冲如图18(a）所示。此时不能看到完整的场消隐脉冲，而只能看到代表场消隐脉冲电平的一直线波形。如要观察场消隐脉冲部分，应把示波器扫描速度开关置于5 ms／格档上，此时观察到的沙堡脉冲如图18(a)所不。

警示与强调：沙堡脉冲故障在电路中的表现也较为特殊。在如图18所示的飞利浦20CT6050型彩电行、场振荡集成电路TDA2577中，设置了利用沙堡脉冲的消隐作用来完成显像管保护功能，从场输出电路A点取出的锯齿波反馈信号由行、场振荡集成电路TDA2577A的②脚送到场振荡电路进行、场锯齿波线性校正，②脚的场反馈信号也同时送入显像管保护电路。当场输出块损坏后，显像管保护电路动作，使得由TDA2577A产生的沙堡脉冲中场消隐脉冲中的持续时间发生变化，在沙堡脉冲中插入一个连续的2. 5 V直流电压。这样的沙堡脉冲送入彩色解码块后，实际上在整个扫描期间都有场消隐电压作用于R,G,B输出级，使R,G,B输出端的电压由5 V下降到1. 8 V，基色矩阵电路截止，显像管阴极电压升高而无光栅，因而场输出块损坏后的故障现象是无光栅，而不是一条水平亮线。

小结：本文主要介绍了彩电波形检测中的关键测试点的作用。对A3机芯与TA两片机芯，给出了关键测试点的分布图。

关键测试点中有些点是信号的分离点与交汇点。其中A3机芯小信号处理集成电路LA7680的42脚为FBSY信号分离点；24脚为亮度信号，行、场消隐脉冲，字符消隐脉冲信号的交汇点；基色矩阵电路是亮度信号与色度信号的交汇点等。对彩电中的重要电路如：预视放输出电路、行、场扫描电路、同步分离电路、亮度通道、色度通道、基色矩阵等电路的关键测试点的正常波形和故障波形，都进行了介绍。掌握这些关键测试点波形，对缩小故障范围有很大作用。有些关键点波形与可调电阻或可调器件的调节有关，有的还与面板或遥控器上的亮度、色饱合度或对比调节有关，波形检测时应特别注意。
