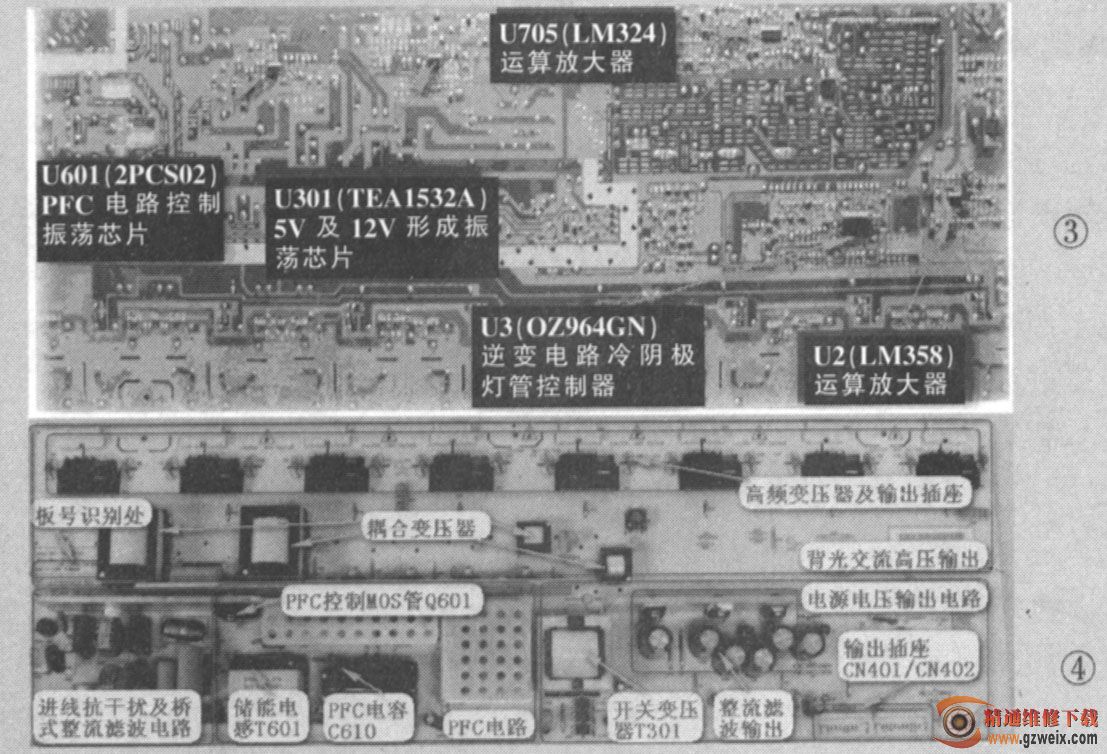

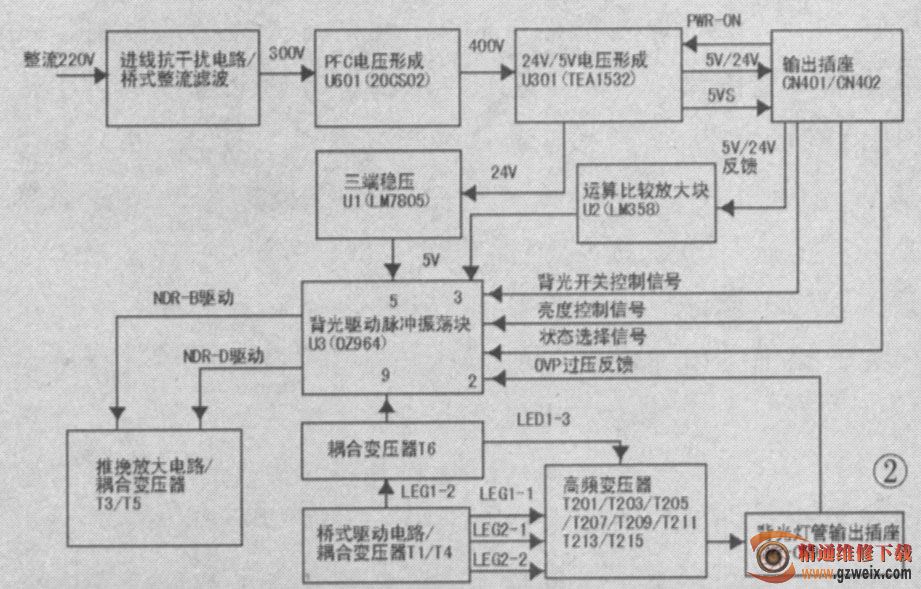

PFC校正电路输出电压测试点为PFC整流滤波大电容两端电压或PFC整流管负极电压，正常时采用继电器控制AC220V输入的开关电源，待机状态为0V，开机状态为370-400V；采用VCC控制待机的开关电源，待机时为＋300V，开机状态为370-400V。

    副电源输出电压的测试点为副电源变压器次级整流滤波电容器两端电：压或整流管负极、输出连接器的输出端。正常时为5V或3.3V。

    主电源输出电压的测试点为主电源次级整流滤波电容器两端或整流管的负极；设有开关机控制输出电压的电源板测试点为输出连接器的输出端。输出电压因电源板型号而异，正常时为＋+12V, +24V，有的电源板还有+18V、+5V等输出。

    VCC供电的测试点在VCC整流滤波电容和VCC控制开关管输出滤波电容两端、正常时在12V-20V之间，因机型而异，VCC控制开关管输出端电压待机时为0V，开机时为12V-20V之间。

    (4)保护电路电压测量技巧

    对开机后立即关机或背光灯闪一下即黑屏的故障，多为保护电路启动所致，为了在开机后在保护前的瞬间抓测到相关电压，需要在开机后的瞬间对相关部位测试点的电压进行测量。开关电源保护电路测量的部位是：一，保护检测电路输出的保护控制电压，二，保护执行电路可控硅的控制极、三极管基极；三，受保护电路控制的VCC输出电压等。背光灯保护电路的测量部位：一，升压变压器的初级电压，二，升压变压器次级输出连接器的焊点（示波器测试时，不能直接测试次级输出电压，防幅度太高，引起示波器过压损坏）。

对于高压部位的电压测量方法是：开机后，马上用高压测试棒（也可用单只万用表笔）触碰高压输出连接器焊脚，看是否有微弱蓝色火花出现，如果有火花出现，灯管不亮的故障在灯管本身或连接器。如果有多个灯管连接器，要逐一进行试验。这里强调开机后马上进行测试，主要是为了避免保护电路启动后造成误判。如果在保护电路未工作时测得无放电火花产生，则应测量各级供电电压是否正常，背光灯启动信号电平是否正确，用示波器测量茉级驱动管或者控制集成块信号输出引脚看是否有脉冲波形。如果有波形，故障一般在高压变压器、次级高压输出电容或灯管。
