对小屏幕的二合一板的代换原则是：电源板和背光板是可以单独代换的。代换逆变器时，把高压部分元器件拆掉，做好绝缘防护，再将原板上“亮度控制”和“关闭／启动控制”接到代换板输入接口对应引脚上，然后找到地和电源（一般为12V或24V），接到新逆变器输入接口的电源和地即可；代换电源部分时，切断供电和输出电路，将新电源板的输出电压、开关机控制端与原二合一板的输出连接器对应功能引脚相连接即可。买不到故障元件时，需通过换板来进行维修，代换技巧如下。

      1．电源板的选择

    (1)电源板的体积、大小要适合；(2)所选电源板输出电压要与被代换的原装电源板一致，例如原装电源板副电源输出:)V电压，主电源输出12V和24V两组电压，所选电源板必须一致；(3)所选电源板各组输出电压输出电流要满足被代换的原装电源板的要求，输出功率要一致或高于原机，各组输出电压可提供的电流应等于或大于原，装电源板所能提供的电流；(4)电源板输出接口的形状、功能尽量一致。如原装电源板接口有：12V,5V输出和开／关机引脚，所选电源板接口也应具有上述功能引脚。如果引脚排列不同，可根据新、老电源板输出接口的引脚功能，重新对应焊接。

    2．背光灯板的选择

    (1)背光灯板的体积、大小要适合；(2)背光灯板的灯管数要一致；(3)背光灯板的供电电压要一致，背光灯板用途不同，供电电压不一样，例如同样是6灯管背光灯板，供电电压就有12V,24V等多种，如果电压不符，但电源板有相应的供电，还要考虑该供电的电流是否可以兼供背光灯板；(4)背光灯板的输出功率要‘致或高于原机，如果新背光灯板功率不够，会导致输出管发热量大、使用寿命缩短，或者不能点亮灯管；(5)灯管输出接口类型要一致；(6)点灯控制电压和亮度调整电压应与原逆变器板相同或相近，如果点灯控制电压相位相反，应加装倒相电路。

    3．正确识别和连接

    代换的逆变器的输出、输入连接器往往与原逆变器的连接器不同，有些逆变器的说明书中标注有插座的功能，按标注的功能连接即可。如无标注，可根据连接器的元器件走线、连接的元件和布局来确认主板和逆变器板连接器各引脚的功能，然后才能逐一接线并固定到机壳内。逆变器板和主板的输入连接器上有4个电压输入：一是电源供电电压，小屏幕一般为12V，大屏幕一般为+24V;二是接地端；三是背光开启／关断控制电压（ON/OFF）；四是亮度调整电压（ADJ）。逆变器电路板上电源供电和地线的走线最长，面积最大，且在二者之间并联有多只大容量的滤波电解电容器，与滤波电容器正极相连接的为电源供电电压引脚，与滤波电容器负极相连接的引脚为接地端。

    剩下的背光开启关断控制电压（ON/OFF）和亮度调整电压（ADJ）引脚，也比较好区分。对于新型逆变器电路，开启／关断控制电压（ON/OFF）和亮度调整电压（ADJ）引脚往往都与逆变器电源控制芯片相连接，可通过测量两脚电压进行判断，开关逆变器背光灯时，引脚呈高低电压变化的引脚是开启／关断控制电压（ON/OFF）脚，调整背光灯亮度时，连续升降变化的是开合关断控制电压（ON/OFF）。

    4.不同灯管数的代换

    (1)体积不允许。如，有一个四灯的液晶彩电，原机的逆变器板体积非常小，四灯逆变器板装不下，就可以用双灯逆变器板代换（双灯逆变器板体积较小）。代换时，可以闲置两只灯管，只点亮另两只灯管。从理论上讲，这样代换因为灯管没完全点亮，亮度会降低约25%，亮度也会不均匀，但实际上很难看出来，对显示效果影响不大；(2)没有配件。若液晶彩电是四灯的，而手头没有四灯逆变器板，就可以试验采用双灯逆变器板来点亮液晶屏。

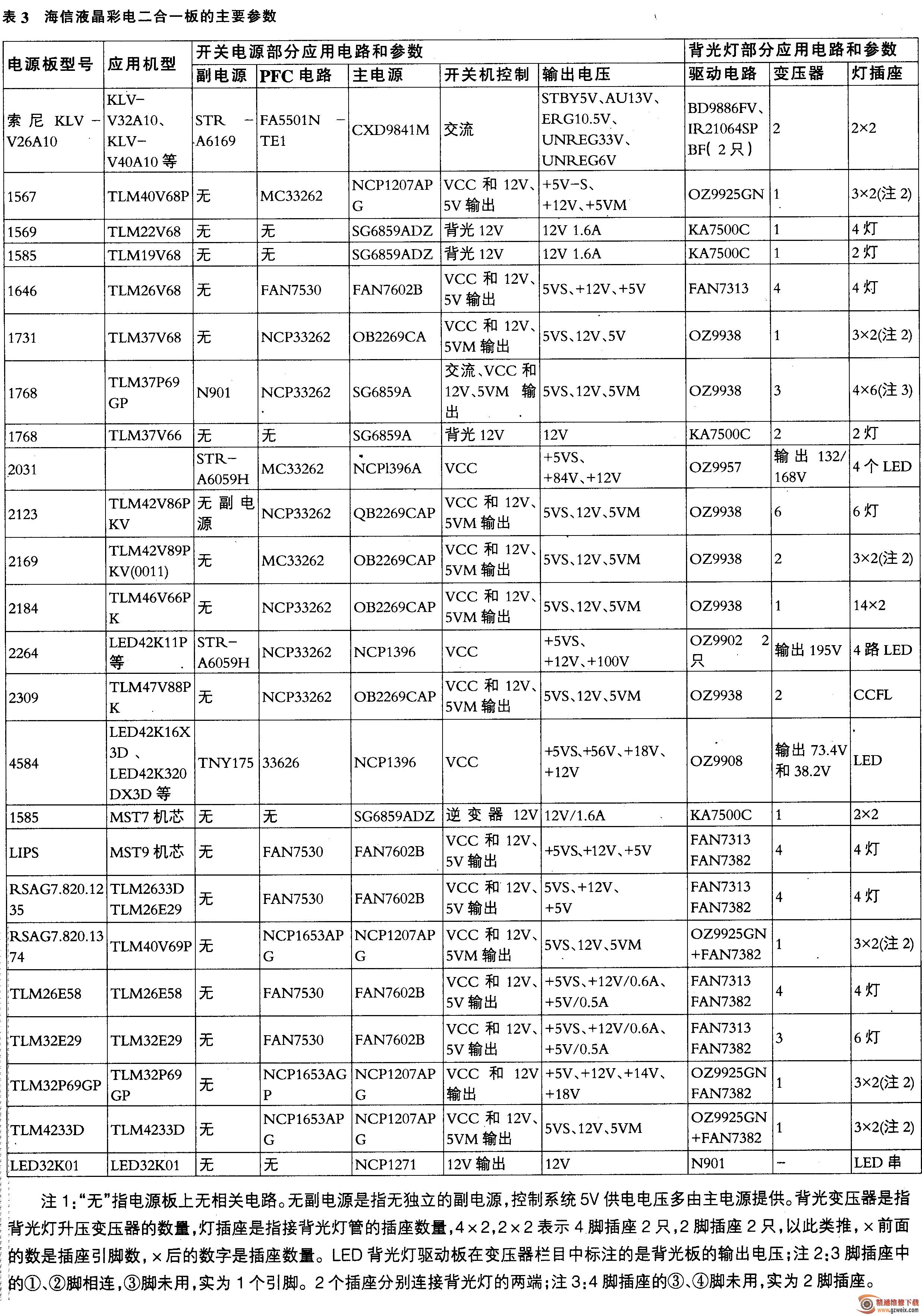

    为了便于维修参考，特附上部分海信液晶彩电二合一板的主要参数，见下页表3所示。
