3．主电源电路

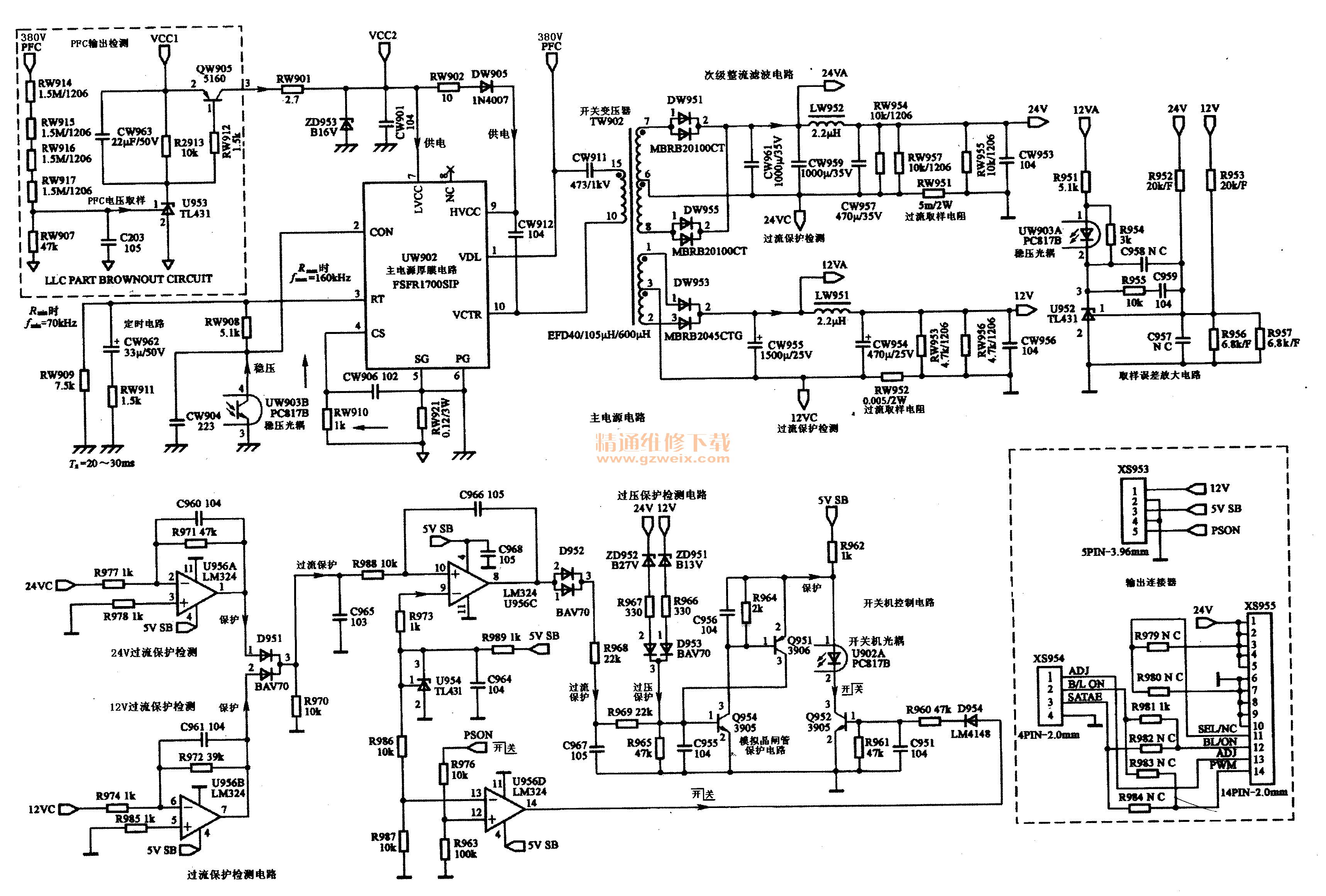

    主电源电路如图4所示，由厚膜电路UW902 (FSFR1700SIP)、光电耦合器UW903、误差放大器U952 (TL431)、开关变压器TW902组成，产生＋24V和+12V电压，向主板和背光灯驱动电路供电。

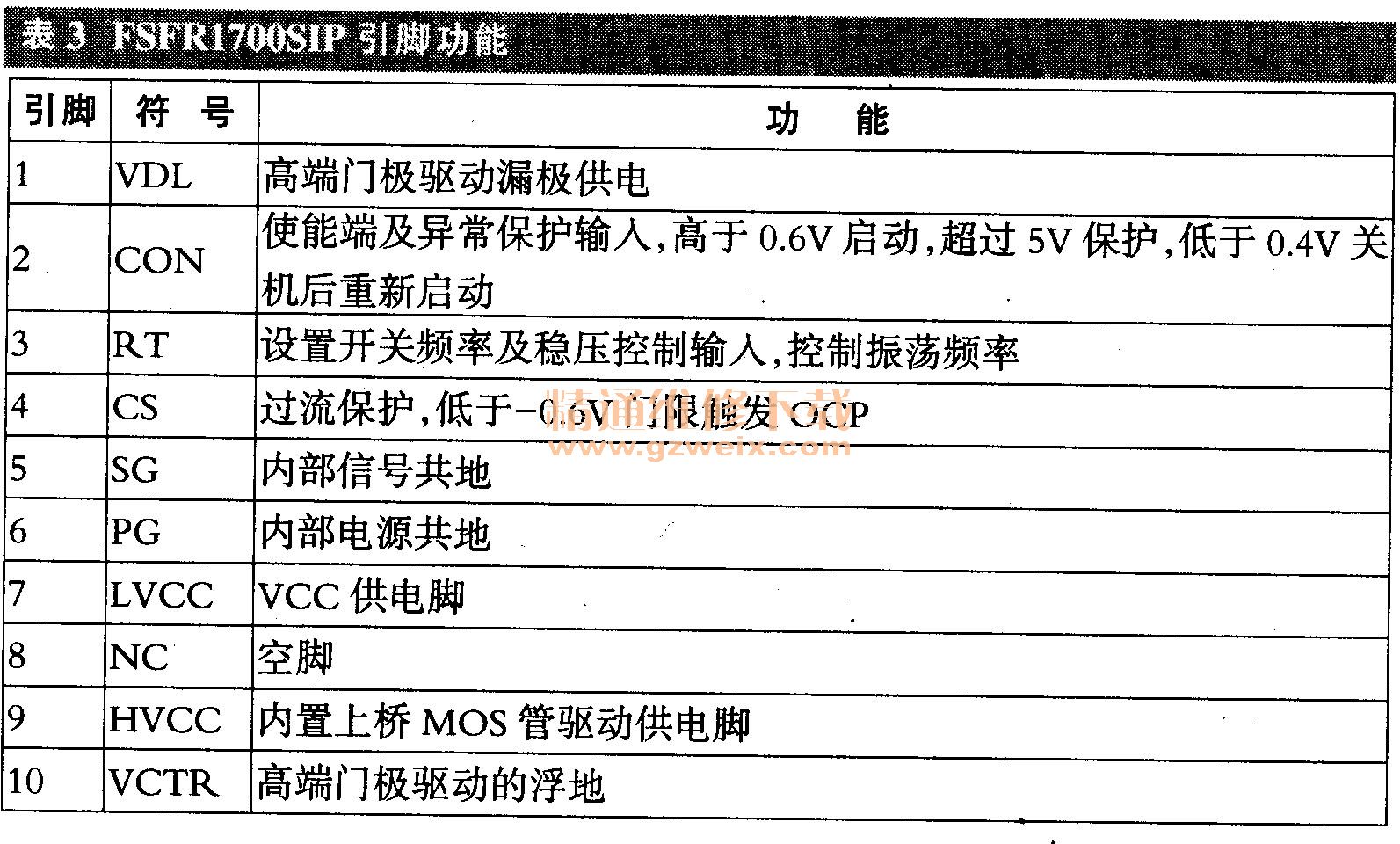

    FSFR1700SIP是集成了MOs管和LLC半桥谐振控制功能的芯片，通过对频率的控制达到稳定输’出电压的目的，可以方便地进行软启动调节，并设有 OVP,OCP,OTP等保护功能，其引脚功能见表3。

    遥控开机后，PFC电路启动工作后输出的PFC -380V电压，一是加到主电源厚膜电路FSFR1700SIP的①脚，即内部半桥式推挽输出电路上MOs开关管的D极；二是经RW914-RW917与RW907分压送到由QW905,U953组成的控制电路中，U953 , QW905导通，将开／关机电路送来的VCC1电压变为VCC2电压，加到FSFR1700SIP的⑦脚，为其提供工作电压。FSFR1700SIP内部振荡电路启动，振荡电路产生的振荡脉冲信号经集成块内部相关电路处理后，形成相位完全相反的两组激励脉冲信号，推动内部半桥式推挽输出电路上臂和下臂MOs开关管，使之进入开关状态。

    TW902次级绕组产生的感应脉冲电压经整流、滤波器滤波后，产生+12V电压和+24V电压，经连接器引脚输出，为负载供电。

    主开关电源的稳压电路由光电耦合器UW903、取样误差放大电路U952（TL431）组成，对TW902次级输出的＋24V和+12V电压进行取样，加到误差放大器U952的①脚，经U952内部比较放大后，产生误差电压，通过光电耦合器UW903调整FSFR1700SIP的③脚内部振荡器的振荡频率，从而进行稳压控制。

    4．开／待机控制电路
    开／待机控制电路由三极管U956D, Q952、光耦U902（PC817）和图3左侧的QB901组成，对供给PFC校正电路和主电源驱动电路IC的工作电压VCCP进行控制。
    遥控开机时，主板微处理器输出PSON开机高电平，则U956D输出高电平，Q952饱和导通，光耦U902导通，其光敏三极管的导通使④脚变为低电平，PNP三极管QB901的b极因电压拉低而导通，将副电源输出的VCCP电压送到PFC校正电路和主电源驱动电路的IC，为其提供VCC1工作电压，整机进入开机状态。

    遥控关机时，其控制过程与上述相反，PFC校正电路和主电源驱动电路的IC因无VCC1电压而停止工作，整机进入待机状态。

      5．保护电路
    该电源板在主开关电源的次级设计有以Q951, Q954组成的模拟晶闸管保护电路，通过控制待机电路的光电耦合器U902和三极管QB901对VCC电压进行控制。

    模拟晶闸管电路Q954, Q951为保护执行电路。Q954的b极外接过流、过压检测电路。当过流、过压保护检测电路检测到故障时，向Q954的b极送入高电平触发电压，模拟晶闸管电路被触发导通，将U902的①脚电压拉低，与待机控制相同，U902截止，进而控制QB901截止，切断了VCC的供电电压，PFC功率因数校正电路和主开关电源停止工作，整机进入待机保护状态。

    由于模拟晶闸管电路一旦触发导通，具有自锁功能，要想解除保护再次开机，必须关断电视机电源，待副电源的5VSB电压泄放后，方能再次开机。

    过压保护电路：由ZD951,R966 , D953和ZD952 , R967 , D953组成+12V,+24V过压保护检测电路。当＋24V输出电压超过27V的时候，将稳压管ZD952击穿导通；当＋12V输出电压超过13V时，将稳压管ZD951击穿导通。二者均通过D953向模拟晶闸管电路Q952的b极送入高电平触发电压，模拟晶闸管电路被触发导通，进入待机保护状态。
