松下L32X15C型液晶彩电开关电源设计有待机电源、PFC电路、主开关电源等。
     一、待机电源电路

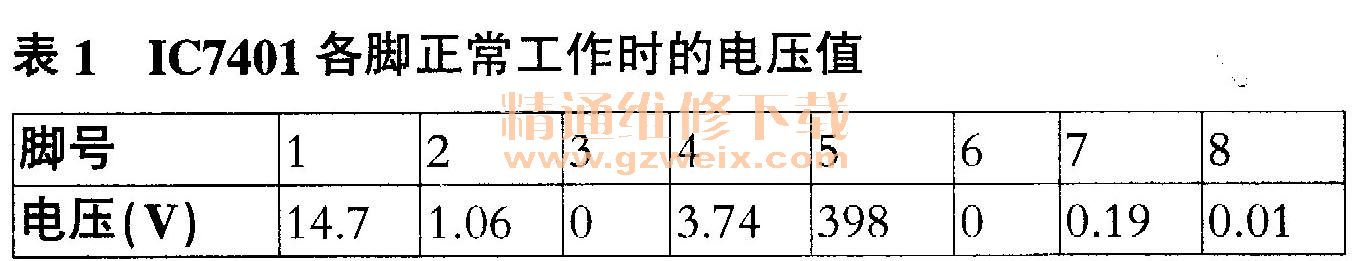

    该电路由振荡芯片IC7401（型号是SSC6210A，引脚数据见表1）、变压器T7401、大功率开关管Q7401、误差放大IC7601（型号是MM1431）组成。

    220V交流电经D7401桥式整流后得到300V的直流电压，一路加到待机电源振荡电路IC7401，一路加到待机电源变压器T7401的⑥～④线圈。300V电压通过D7406加到IC7401的⑤脚，作为IC振荡的启动供电电压。IC7401从⑦脚输出8VP一的驱动脉冲到开关管Q7401的G极，在驱动脉冲的作用下Q7401周期性导通与截止，在T7401次级线圈和辅助线圈各脚输出脉冲状的感应电压。辅助线圈②～①的①端接地，②端产生的感应电压经D7408整流、C7407滤波得到14.7V电压，为IC7401的①脚VCC端供电（称为“自馈电”）。同时，②端产生的感应电压还经D7409整流、C7408滤波得到14.6V电源电压，分为以下几路：一路为三个电源继电器线包供电，一路通过Q7708为PFC振荡IC7201供电，还有一路通过Q7710为主开关电源IC7301供电，最后一路为AC检测电路供电。
    在T7401的次级⑦～⑩绕组，⑩端接地，⑦端产生的感应电压经D7651整流、C7601滤波，得到6V的待机电源电压STB6V，经过Q7601输出到电源板与A板连接的P2插座20、22、23脚，再输出到主板。
    D7602是过压保护二极管。R7603、R7604、R7605是STB6V输出电压分压取样电阻，在R7605的上端分得取样电压，加到误差放大IC7601的输入端，经放大倒相后从K端输出反相的控制电压，加到PC7401内部发光管的负端。当STB6V输出电压升高时，R7605上端的取样电压升高，IC7601的K端电压下降，光耦中发光管发光变强，光敏三极管内阻变小，其c极电压下降，使IC7401的稳压反馈端②脚电压下降，这将使⑦脚输出的正驱动方波变窄，从而使T7401输出的STB6V被稳定在标准的6V。
    IC7401的④脚到地间接有一只软启动电容，⑧脚接有开关管过流保护。Q7401的S极电流经过流取样电阻R7403、R7404到地，该电阻把电流转化成电压，经R7409加到IC7401的⑧脚。当流过开关管的电流过大时，加到⑧脚的电压升高，这将触发IC内部的过流保护电路动作，从而切断⑦脚输出的驱动方波，消除过流现象。

    二、PFC电路

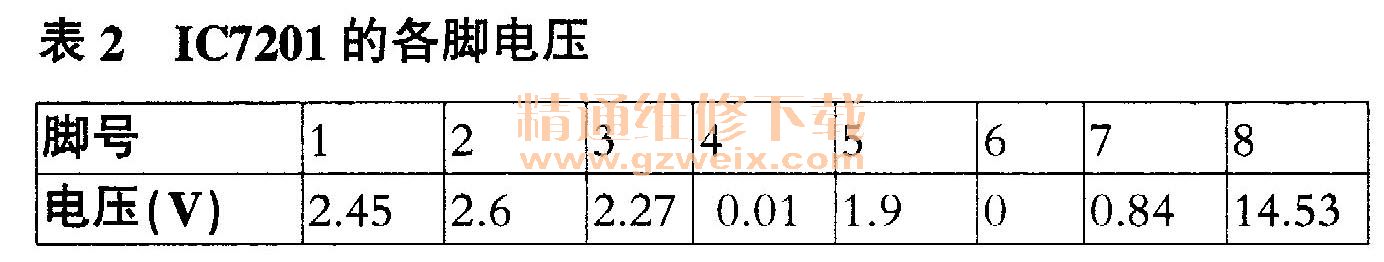

    该电路由振荡芯片IC7201（引脚数据见表2）、储能变压器T7202、开关管Q7201 /Q7202等组成，见图1。


    220V交流电源经大电流整流桥D7151整流、C7107滤掉尖脉冲干扰，输出全波脉动电压送到PFC电路的输入端。当处于开机状态时，PFC开机控制信号使Q7707、Q7708饱和导通，把来自待机电源辅助线圈产生的14.6V电源电压通过Q7708的e极→c极→R7208→加到IC7201的⑧脚供电端，IC7201开始振荡工作，从⑦脚输出13Vp-p的驱动方波，经过Q7203的缓冲，从e极输出3 V p-p的驱动方波分别加到两个大功率开关管Q7201、Q7202的G极，这两个开关管按开关方式导通和截止。220V交流电源经整流后变成全波脉动电压，加到储能变压器T7202的初级入端⑤、⑥、⑦脚，初级线圈出端②脚接两只大功率开关管的D极。当两只开关管导通时，电流流经T7202的初级，把市电的电能储存到T7202内部；当开关管截止时，T7202内部储存的电能与整流后的全波脉动电压串联后，经D7251整流、C7218滤波得到390V的PFC输出电压。
    输出的PFC电压，经过电阻分压取样电路D7206、R7221～R7224、R7231 -R7234、R7225、R7226、R7220，在R7225上端分得的取样电压加到IC7201稳压反馈端①脚。当PFC输出电压比标准升高时，IC7221的⑦脚输出的脉冲宽度减小，使PFC输出电压稳定在390V不变。
    图1中Q7201、Q7202并联运用，两个开关管S极的电流，流经R7218、R7219，把开关管的电流变换成电压，加到IC7201的过流保护端④脚，当发生开关管过流时，④脚电压异常升高，将会关断⑦脚输出的驱动脉冲，消除开关管的过流。
    PFC开关电源是一个准谐振开关电源，当两个开关管截止时，T7202向负载释放电能，在T7202内部的电能还没有释放完毕前，两个开关管绝对禁止导通，否则将会烧坏开关管。为此，在T7202加入了电流检测线圈⑨～12端，当两个开关管截止时，T7202向负载放电，为负载提供电流（在T7202初级持续流动着的电流称为“初级电流”），T7202的⑨脚产生一个负的感应电压，加到IC7201的初级电流过零检测端⑤脚，当T7202中的电能向负载释放完后，初级电流就会变成0A，此时⑨脚电压就会从负值跳到0V、IC7201据此知道T7202的初级电流已经变为0A、IC7201再次从⑦脚输出正的驱动脉冲，驱动两只开关管再次导通，把市电的电能再次充入T7202。因此，开关管导通时，把市电的电能充入T7202；开关管截止时，把T7202内部储存的电能向负载供电。
    PFC稳压前馈电路：220V市电经D7204、D7205全波整流后的全波脉动电压，经分压电路R7201～R7204、R7227～R7230、R7205，在R7205上端分得的全波脉动取样电压加到IC7201的③脚（乘算器输入端）作为前馈电压输入，可以提高PFC电路的稳压范围。
