LG32LH20R-CA液晶彩电采用的电源板,型号为LGP32-09P EAX55176301/10~12。集成电路采用L6562ADTR+L6599DTRDTR+ICE3B0365)组合方案,输出5V、24V、12V电压。该电源板还应用于LG 32LH30FR-CA、32LH23UR-CA和32LD310-LA、32LD320-CA、32LK330-CA等液晶彩电中。该电源板电路也适用于同机芯的26in0彩色电视机,电源板型号为LGP26-09P,电路图基本相同,只是个别元器件参数不同,可参照本文维修。
2.3.1电源板原理精讲
LG 32LH20R-CA液晶彩电电源板的实物图解如图2-12所示,电源板电路组成框图如图2-13所示。
该电源板由三部分组成:一是以集成电路L6562ADTR(IC600)为核心组成的PFC电路,将整流滤波后的市电校正后提升到380V为主电源供电;二是以集成电路ICE3 B0365 J(IC500)为核心组成的副电源,产生5V电压和VCC电压,5V为主板控制系统供电,VCC电压经开关机电路控制后,为PFC和主电源驱动电路供电;三是以集成电路L6599DTR(IC100)为核心组成的主电源,产生24V、12V电压,为主板和逆变器板供电。
1. PFC电路

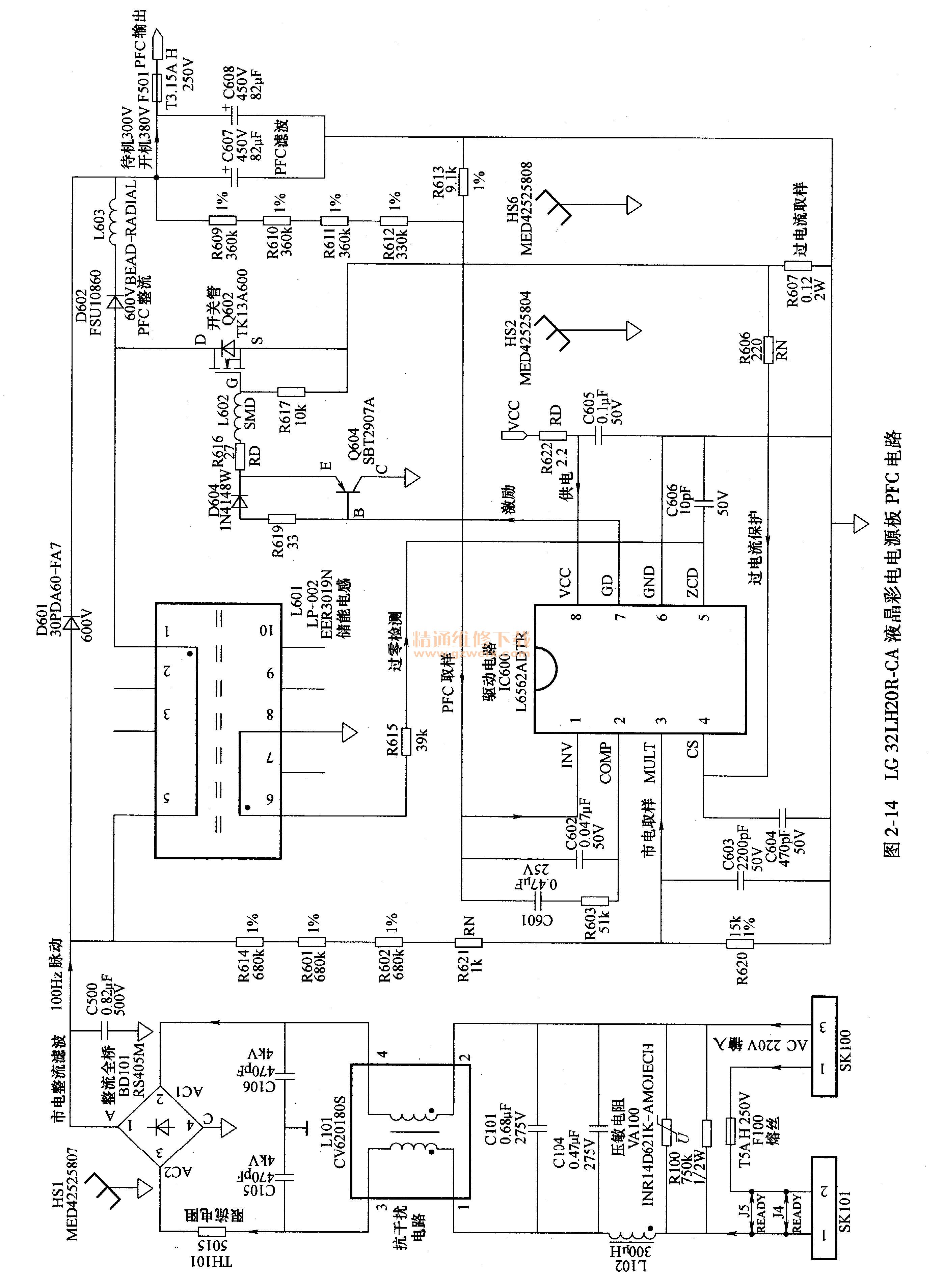

LG32LH20R-CA液晶彩电电源板中的PFC电路如图2-14所示,由驱动控制电路IC600(L6562ADTR),推动电路娜以,大功率MOSFET开关管Q602,储能电感L601,充电电路D602、C607、C608组成有源PFC电路。通过电感来校正电流的相位,使电流与电压相位一致,从而提高功率因数,并防止电路产生的多次谐波对电网的干扰,提高电源的有效利用率。
(1)L6562ADTR简介

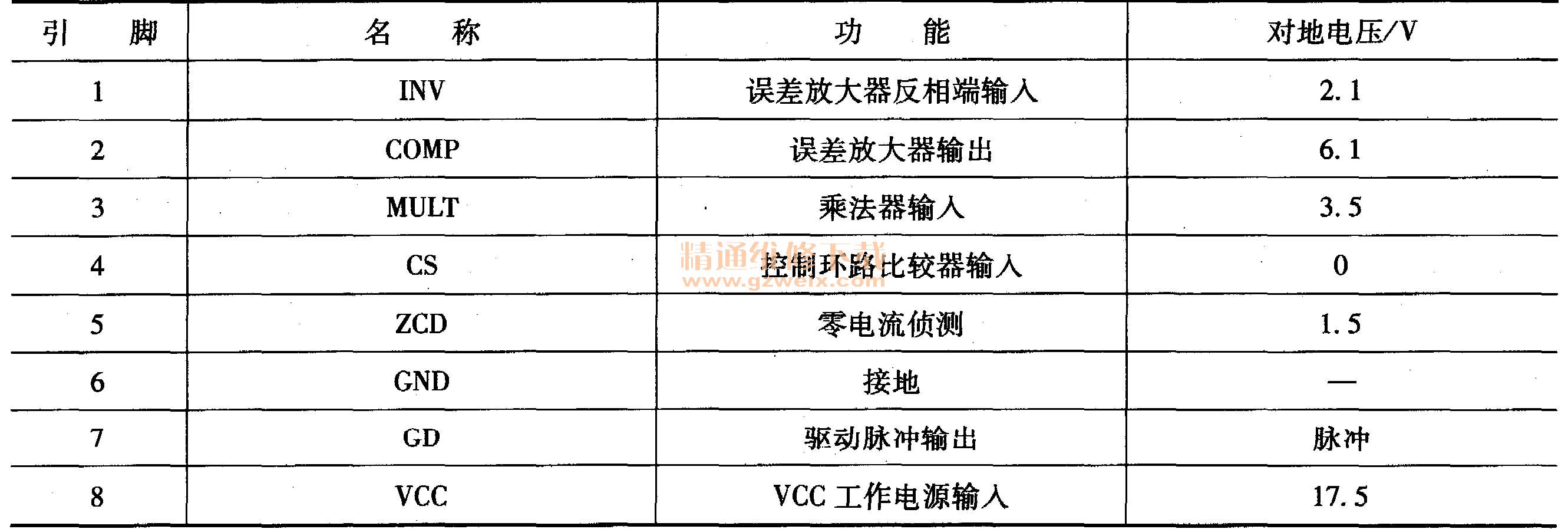

L6562ADTR是一款电流模式PFC控制电路,内部电路框图如图2-15所示,内置稳压器、过压检测电路、乘法器、零电流检测、驱动输出电路等。L6562ADTR引脚功能和对地电压见表2-5。
(2)启动工作过程
AC 220V市电经过熔丝F100限流保护,VA100压敏电阻限压保护后,再经C101、C104~C106、L101组成的抗干扰电路滤除脉冲干扰信号后,再经全桥BD101、C600整流滤波,生100Hz脉动电压。该电压一路经过储能电感L601加到MOSFET开关管Q602的D极,一路经R614、R601、R602、R621与R620分压后送到驱动控制电路IC600的3脚,遥控开机后,开关机控制电路输出的VCC电压经R622进入IC600的8脚后,IC600开始工作,从7脚输出脉冲信号,经Q604放大后,推动开关管Q602工作于截止和导通状态。Q602导通时,整流后的市电对L601进行充电,电能转化成磁能储存在L601;当Q602截止时,L601储存的磁能释放,经D602整流、电容C607、C608滤波,提升到380V左右,输出 PFC电压,为主电源和副电源供电。
(3)稳压控制电路
PFC电路启动工作后,PFC输出电压经R609~R612与R613分压采样,送到IC600的1脚,对PFC输出电压进行检测,如果PFC电压低于额定值,IC600的7脚则输出一定宽度频率可调的矩形波。MOSFET开关管Q602的导通时间越长,流过L601的电流峰值越大,当Q602突然截止时,L601感应的右正左负的电压越高。此时D602导通,B+端电压提升越高,直到额定值为止。当PFC输出电压过高时,上述电路向相反方向动作,将输出电压稳定在正常值380V左右。
