（4）过电流保护电路
过电流保护电路由IC600的4脚内外电路组成，通过R606对末级大功率MOSFET开关管Q602的S极电阻R607两端的
电压降进行检测，并和内部参考电流相比较，决定MOSFET开关管是否关断。
R607两端的
电压降反映了PFC电路电流的大小，当8607两端的
电压降增大，使IG600的4脚电压大于1. 7V时，IC600都会立即关闭PFC脉冲输出，达到保护的目的。
2．副电源电路

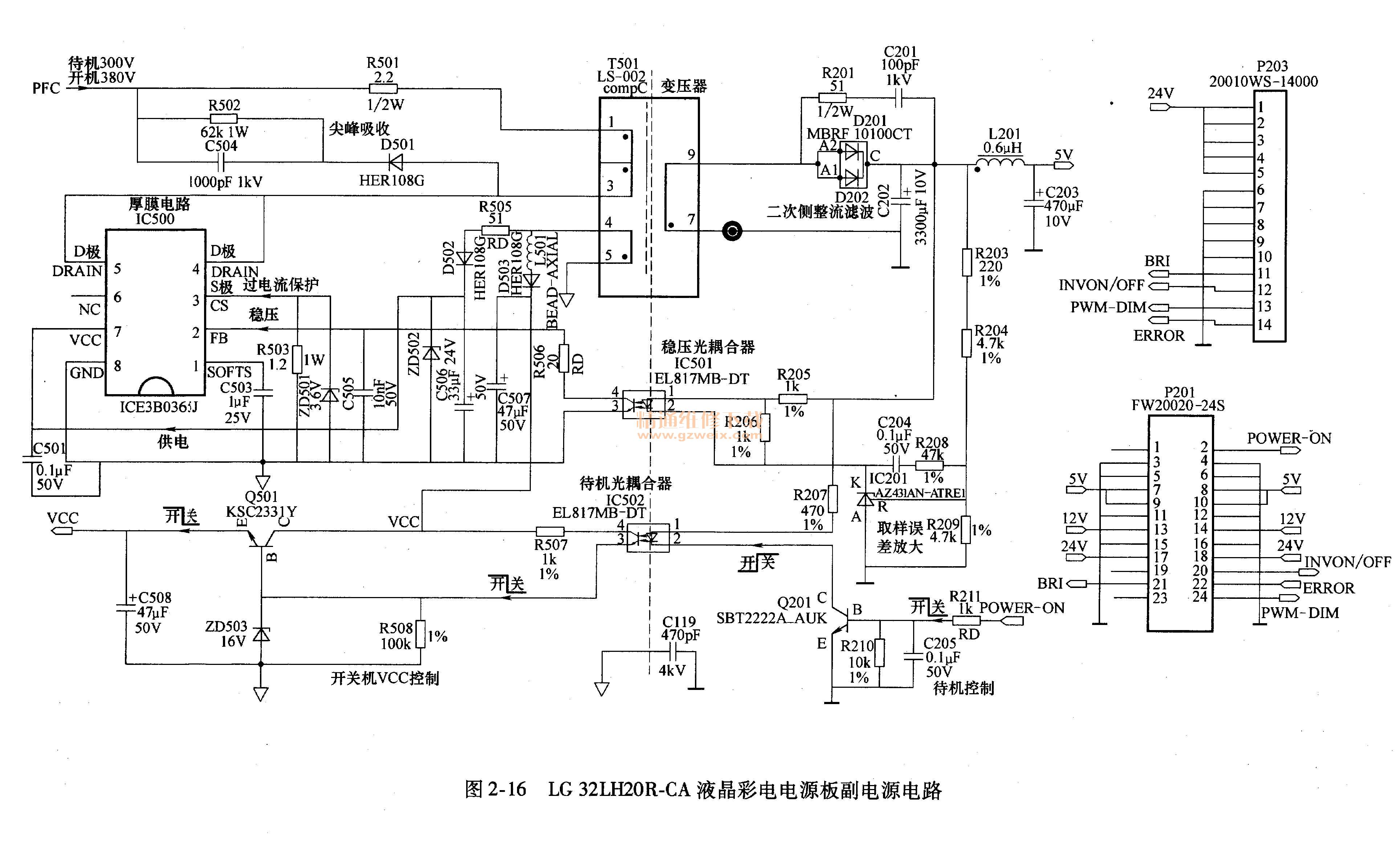

LG 32 LH20 R-CA液晶彩电电源板中的副电源电路如图2-16所示。由厚膜电路IC500（ICE3 B0365 J）、开关变压器T501、采样误差放大电路IC201（TL431）、光耦合器IC502等元件组成。副电源变压器T501在冷端和热端有两组电压输出，一是在冷接地端输出5V电压，为主板上的微处理器控制系统供电；二是在热接地端有一组电压输出，不但为副电源IC500稳压电路提供VCC工作电压，还为PFC和主电源驱动控制电路提供VCC工作电压。
（1）ICE3 B0365J简介

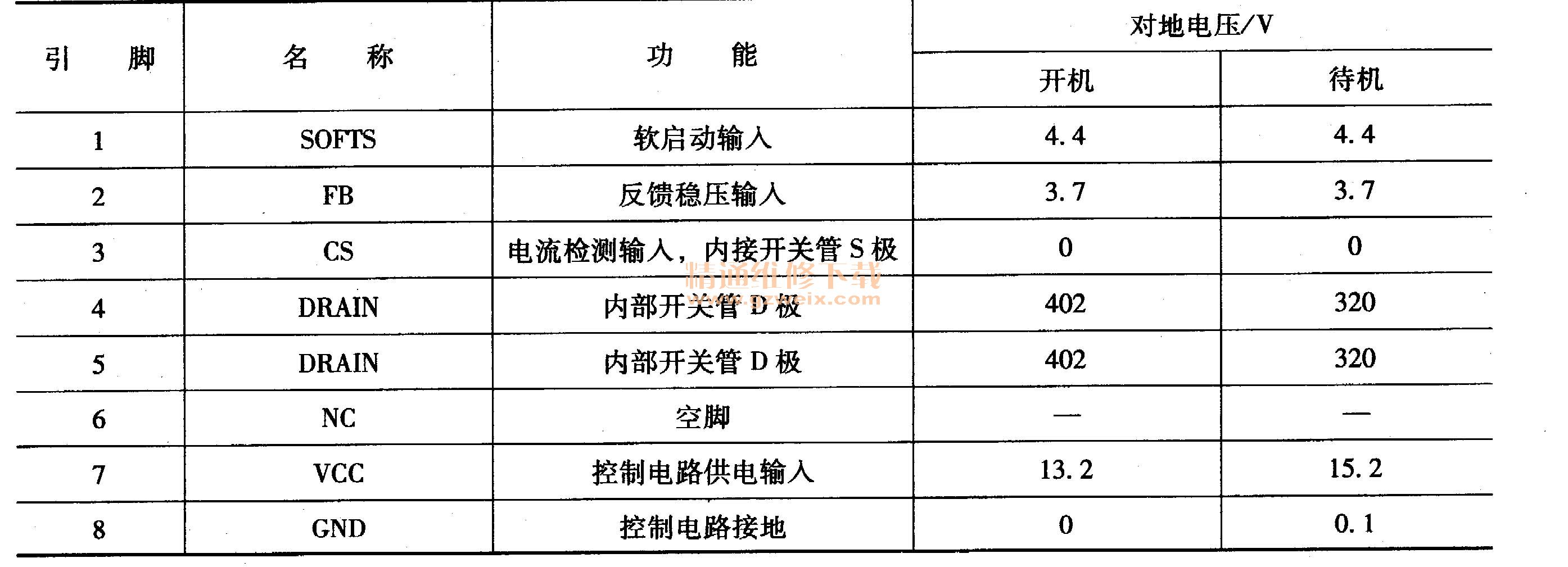

ICE3 B0365J是PWM控制芯片／大功率MOSFET的复合电源芯片，内部电路如图2-17所示，包括振荡器、采样稳压、驱动级等控制电路和MOSFET开关管，为单极性控制驱动输出，设有过电流、过电压、欠电压保护功能。ICE3 B0565J的引脚功能和对地电压见表2-6。
（2）启动工作过程
PFC电路滤波电容C607、C608两端待机状态约300V的直流电压送到副电源电路，经变压器T501的一次绕组为IC500的4、5脚内部MOSFET开关管供电，同时经内部启动电路对7脚外部
电容器C506充电，内部振荡电路启动工作，产生激励脉冲，驱动内部MOSFET开关管工作于开关状态，在T501的各个绕组产生感应电压。
副电源开始工作后，副开关变压器T501的热接地端绕组4-5感应电压，一路经R505限流、D502整流、C506滤波，送到IC500的7脚，作为副电源控制电路IC500的工作电源，IC500于是进入正常的持续工作；另一路经D503整流、C507滤波，送到待机控制电路Q501的C极，受待机控制电路的控制，为PFC驱动电路IC600和主电源驱动电路IC100提供VCC工作电压。
T501的冷接地端绕组感应电压经D201/D202整流，C202、L201、C203滤波后产生5V电压，为主板微处理器控制系统供电。
（3）稳压控制电路
稳压控制电路由误差放大器IC201、光耦合器IC502和厚膜电路IC500的2脚内部电路组成。
当因某种原因造成副电源输出的5V电压升高时，经R203、R204与R209分压采样加到IC201的R端电压升高，经IC201比较放大后，K端
电压降低，光耦合器IC502内部光二极管发光增强，光敏晶体管内阻降低，将IC500的2脚电压拉低，经2脚内部稳压控制后，调整IC500内开关管激励方波变窄，开关管导通时间缩短，副电源输出电压下降到正常值；当副电源输出的5V电压降低时，上述电路工作过程相反，开关管导通时间延长，副电源输出电压上升到正常值。
（4）开关机控制电路
开关机由晶体管Q201、光耦合器IC502、晶体管Q501组成，采用控制PFC电路IC600和主电源驱动电路IC100的VCC供电的方式。
开机时，主电路板控制系统送到电源板的POWER-ON电压为高电平，Q201导通，光耦合器IC502内部发光二极管发光，光耦合器内部的光敏晶体管导通，为Q501的B极提供高电平，由副电源提供的VCC电压经Q501输出，送到PFC电路的IC600的8脚和主电源IC100的12脚，为其提供工作电压，PFC电路和主电源启动工作，为液晶彩电主电路提供工作电压，整机进入开机收看状态。
遥控关机时，主电路板控制系统送到电源板的POWER-ON电压为低电平，使Q201截止，光耦合器IC502截止，Q501也截止，切断了PFC电路的IC600的8脚和主电源IC100的12脚工作电压，PFC电路和主电源停止工作，整机进入待机状态。
3.主电源电路
LG 32LH20R-CA液晶彩电电源板中主电源电路如图2-18所示，主电源的振荡、稳压、输出电路由振荡、稳压集成块IC 100（L6599 DTR），光耦合器IC101，误差放大器IC251，半桥式推挽输出MOSFET开关管Q101、Q102，开关变压器T101等元器件组成，产生24V、12V电压，向主电路板和背光灯电路供电。
（1）L6599 DTR简介
L6599 DTR是欧洲意法半导体（ST Microelectronics）公司开发制造的开关电源驱动块在电路。其内部电路框图如图2-19所示，内含VCO振荡器、逻辑控制电路、误差放大电路、驱动逻辑电路、高端驱动和低端驱动电路等，具有过电流保护、过电压保护功能；采用SO-16N贴片封装形式，部分采用双排直插的DIP16封装形式；具有为两个栅驱动器提供一个输出电流0. 6A和输入电流1. 2A的典型峰值电流处理能力，支持最高500kHz高频开关电源设计。L6599DTR的引脚功能和对比电压见表2-7。
路便启动进入振荡状态产生振荡脉冲信号。振荡电路产生的振荡脉冲信号经集成块内部相关电路（门限电路、驱动器等）处理后。形成相位完全相反（相位差180°）的两组激励脉冲信号分别从集成块11、15脚输出，加到Q102、Q101的G极，开关管Q102、Q101在驱动电路输出的脉冲信号作用下，进入开关工作状态，在D极和S极之间形成变化电流。该变化电流流过开关变压器T101的一次绕组，在T101的一次绕组中产生周期性的变化磁场，此变化磁场通过变压器T101的互感作用，在开关变压器的二次侧产生感应脉冲电压。经整流滤波后，产生24V和12V电压，为负载电路供电。
（3）稳压控制电路
主电源的稳压电路由光耦合器IC101、采样误差放大电路IC251组成，对T101二次侧输出的24V、12V电压进行取样，通过调整IC100的4、5脚电压进行稳压控制。
稳压电路的稳压过程如下：当开关电压以因某种原因导致其输出24V、12V电压升高时，升高的电压经分压后加到误差放大器IC251的R脚，经内部比较放大后，IC251的K脚电位下降，IC101一次侧发光二极管发光强度增大，二次侧光敏晶体管电流增大，将IC100的4、5脚电位拉低，经内部稳压控制处理后，形成控制电压加到振荡电路上，调整L6599 DTR的15、11脚输出的MOSFET开关管激励方波变窄，末级推挽输出电路MOSFET开关管Q101、Q102导通时间缩短，开关电源输出电压下降到正常值；当主电源输出的24V、12V电压降低时，上述电路工作过程相反，末级推挽输出电路MOSFET开关管Q101、Q102导通时间延长，主电源输出电压上升到正常值。
（4）一次侧欠电压、过电压保护电路
16599 DTR的7脚为供电输入检测端，用来检测PFC电源供电电压，在PFC电压异常时保护主电源电路。PFC电压经R101～R104与R105、R106分压后送到L6599DTR的7脚，当该脚电压低于1. 25V时，L6599 DTR关断15、11脚的激励脉冲。在正常的情况下，该脚的电压设定在1.25～6V之间。
L6599 DTR的6脚为末级输出电压检测信号输入端，用来检测主电源末级推挽输出电路的输出情况，T101的脉冲电压经R113、C113后，经D104、D105整流、C120滤波送到L6599DTR的6脚，当该脚电压超过保护设定值时，内部保护电路启动，L6599DTR关断15、11脚的激励脉冲。
