创维LED超薄液晶彩电采用的型号为168P-P32ELU-00电源板，编号为：5800-P32ELU-0030或0010/0040，是专为32/37英寸LED彩电（LG V6屏）设计的通用电源。集成电路采用FA5591＋STR-A6059 ＋FA5641组合方案，输入电压范围AC110V-AC240V，输出5V/0.5A、24V/2. 5A、12V/2. 5A三组电压。应用于创维32E61HR、32E82RD、32E70RG、32E72RA、37E61HR、37E72RG、37E82RA、37E82RD、39E350等LED液晶彩电中。

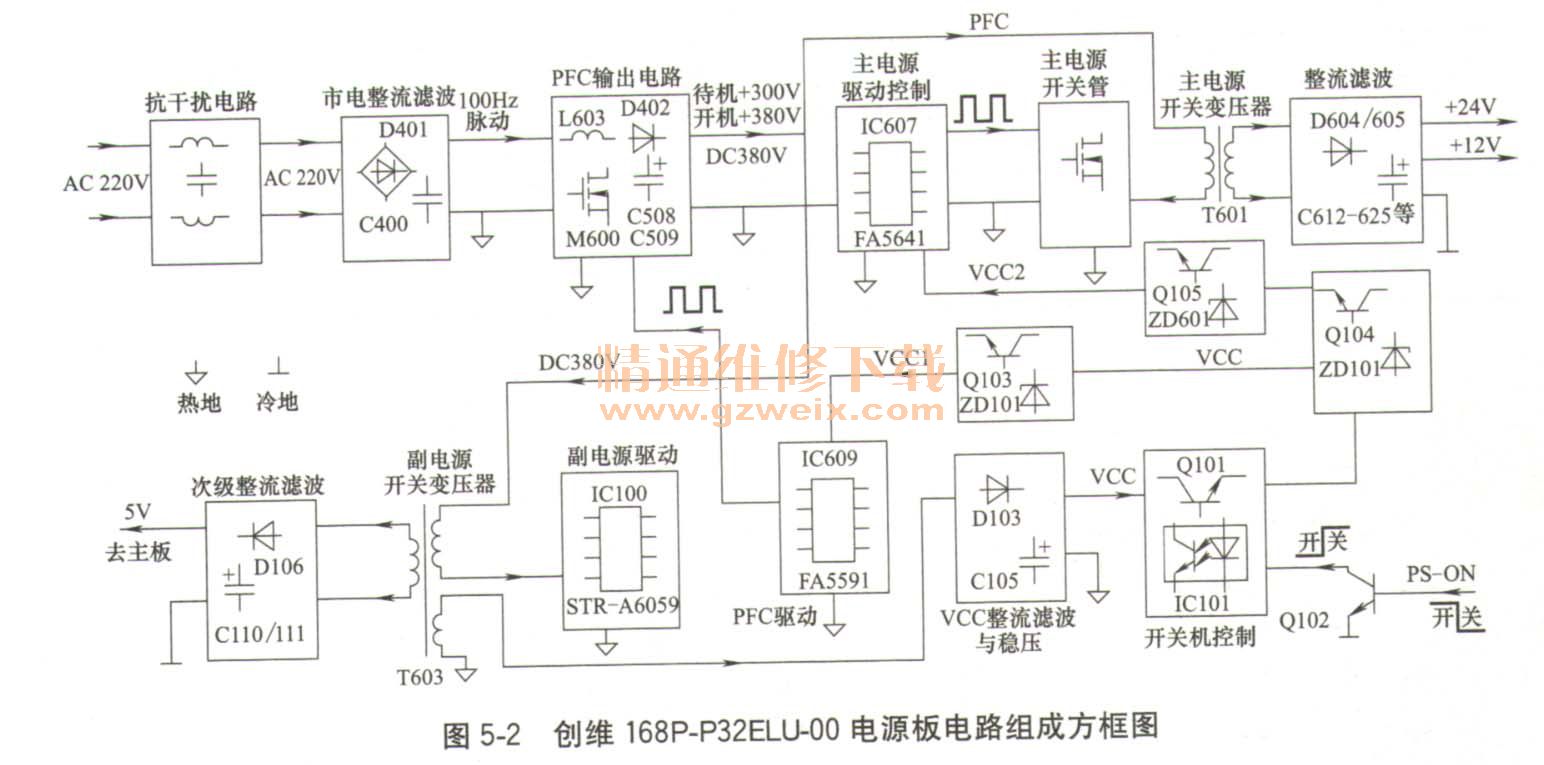

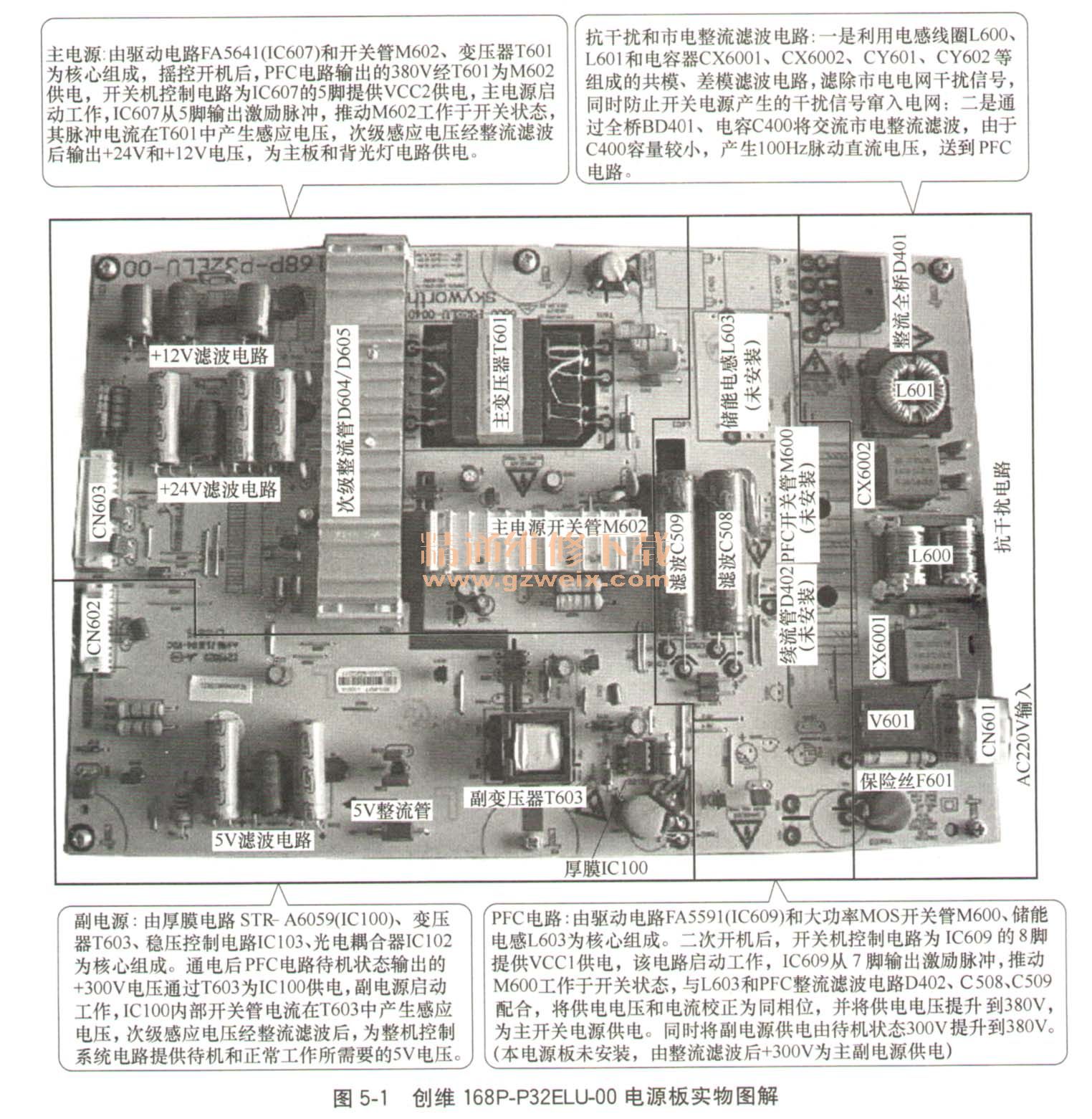

创维168P-P32ELU-00电源板实物图解如图5-1所示，电路组成方框图如图5-2所示。由三部分电路组成：一是由驱动控制电路FA5 5 91（IC609）为核心组成的PFC电路，将AC220 V市电整流滤波后的电压校正为同相位，并将供电电压提升到380V，为主副开关电源供电；二是由厚膜电路STR-A6059（IC100）为核心组成的副电源，通电后启动工作，产生5V电压和VCC电压，5V电压为主板控制系统供电，VCC电压经开关机电路控制后，为PFC和主电源驱动电路供电；三是由驱动控制电路FA5641（IC607）为核心组成的主电源，遥控开机后启动工作，将PFC电路提供的＋300V电压转换为24V和12V电压，为负载电路供电。
（1）抗干扰和市电整流滤波电路

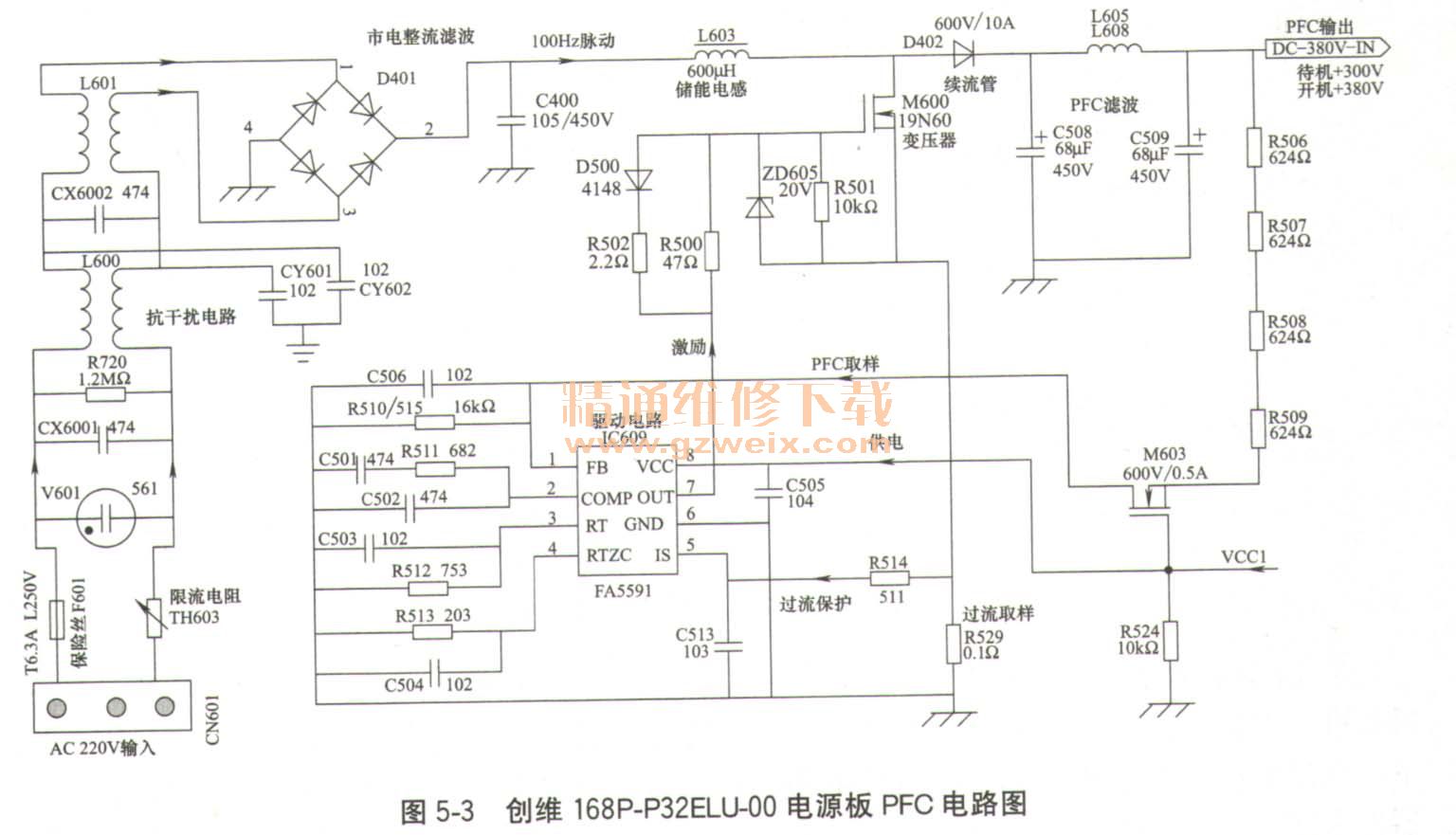

创维 168P-P32ELU-00电源板抗干扰电路、市电整流滤波电路和PFC电路如图5-3所示。
① 抗干扰电路抗干扰利用电感线圈L600、L601和电容器CX6001、CX6002、CY601、CY602等组成的共模、差模滤波电路，滤除市电电网干扰信号，同时防止开关电源产生的干扰信号窜入电网。
F601为保险丝，电源板发生短路击穿故障时，烧断保险丝断电保护；V601为压敏电阻，当市电电压过高时，击穿V601，送到保险丝F601，断电保护。
②市电整流滤波电路滤除干扰脉冲后的交流市电，通过全桥BD401、电容C400将整流滤波，由于C400容量较小，产生100Hz脉动直流电压，送到PFC电路。
（2） PFC电路
创维168P-P32ETU-00电源板中的有源PFC电路如图5-3，所示，由驱动电路FA5591CIC609）和大功率MOSFET开关管M600、储能电感L603为核心组成。二次开机后启动工咋，将供电电压和电流校正为同相位，并将供电电压提升到380V，为主开关电源供电。同时降副电源供电由待机状态300V提升到380V。

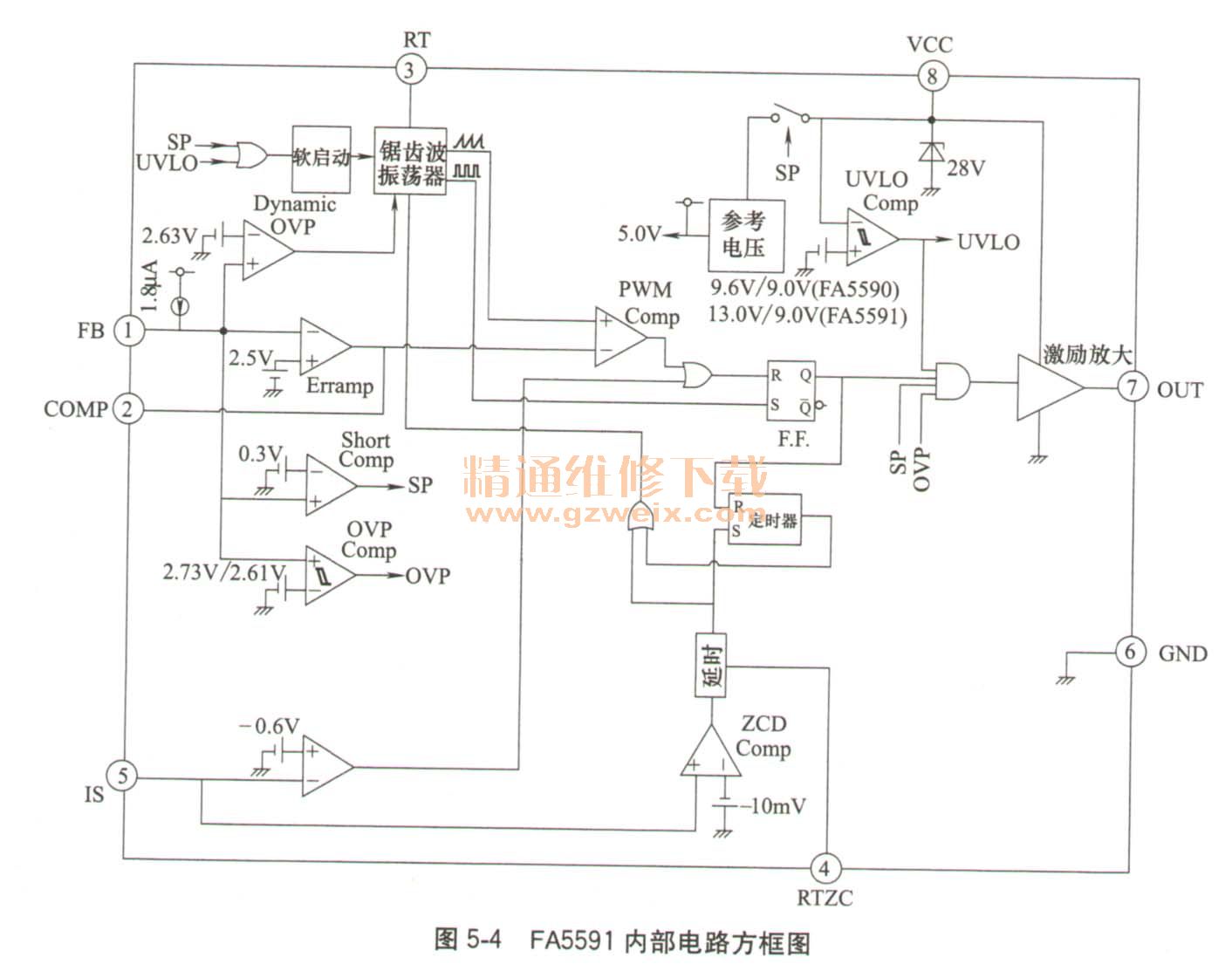

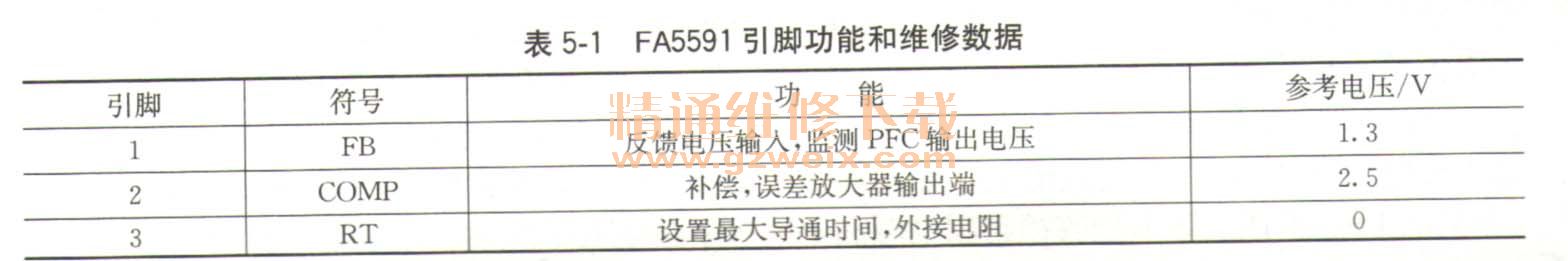

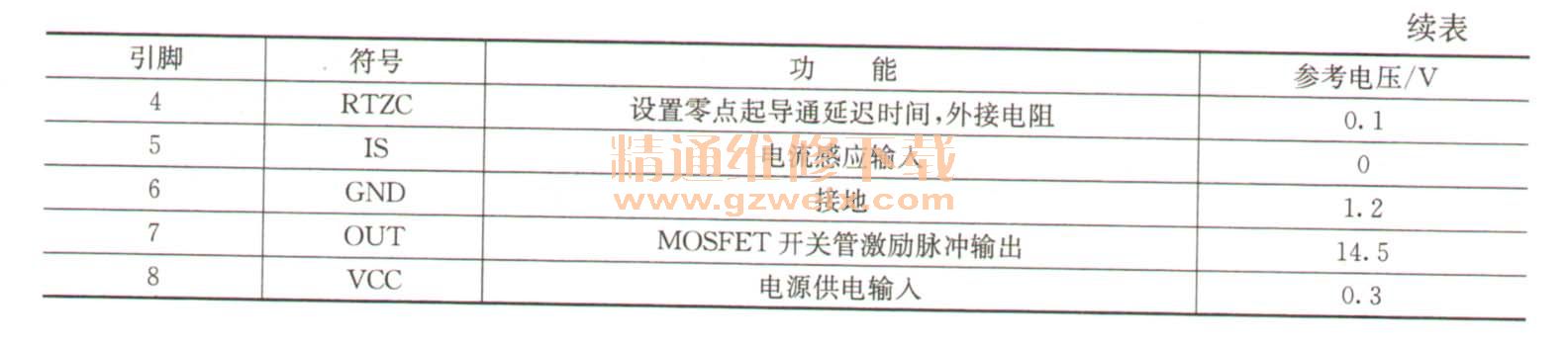

① FA5591简介FA5591是富士电机公司生产的功率因数校正驱动控制电路，工作在临界导电模式。实现了低用电量高压CMOSFET工艺。设有短路检测，异常输出电压检测电路，发生短路、过压、欠压故障时，保护电路启动，FB停止工作。内部电路方框图如图5-4所示，内置振荡器、锯齿波发生器、参考电压、电压比较器、电流检测电路、驱动输出电路等。最高工作电压28V，启动关闭电压为13VON/9VOFF，消耗功率400mW。FA5591引脚功能和维修参考数据如表5-1所示。
②启动工作过程二次开机后，开关机控制电路为IC609的8脚提供V001供电，IC609得电进入工作状态，软启动电路工作，输出软启动控制信号，振荡电路在软启动电路的控制下，输出低占空比脉冲，以防止PFC电路在启动时电流过大。电路中，调整3脚外接阻容元器件R512和C502的大小，可调整振荡频率。8脚内部预置有欠压锁定电路（UVLO）和输入过压限制电路，所以要求输入电压13VCV00028V，由于该电源使用稳压后的VCCl电压作为IC609的供电，故此两种保护电路相当于未使用。
IC609进入工作状态后，从7脚输出驱动信号，经R500、R502、D500加到M600的G极，使M600工作在开关状态。当7脚输出高电平驱动信号时，M600饱和导通。D401桥式整流出100Hz脉动直流电，经储能电感L603、M600、R529回到桥式整流电路的负极，PFC电感L603储能，感应电动势为左正右负，此时负载供电由滤波电容C508、C509承担。当7脚为灌流信号输入时，M600的G极电荷经D500、R502回到IC609的7脚内部，M600截止，L603感应的电动势变为左负右正。此时，L603上的储能叠加上市电整流滤波后的100Hz脉动直流电，通过D402向负载供电，并向滤波电容C508、C509充电。在C508、C509上形成380V的PFC电压。该电压直接给副电源和主电源电路供电。
③稳压电路PFC电路输出的380V直流电压，经R506～509降压取样，M603控制后（开机时VCC2为其提供正向偏置电压导通，待机时截止），加到IC609的反馈电压输入端1脚，形成反映PFC输出电压高低的反馈信号。当交流输入电压变高或其他原因造成380V的PFC电压升高时，经分压取样网络加到1脚的电压也跟着升高，在其内部与2. 5 V基准电压比较后，误差放大器输出的误差信号下降。误差信号经2脚外部C502、R511、C501组成的补偿网络补偿，与振荡器产生的PWM信号在PWM比较器比较后，通过或门电路送入到触发器，使7脚输出的脉冲占空比下降，M600导通时间缩短，电感L603的储能时间减小，自感电压降低，经D402整流，C508、C509滤波的PFC电压下降。
④过零检测电路因PFC电路输入的是100Hz脉动直流电，输入电压随交流电压的时间变化而变化，如果M60。在脉动直流电为零的时候导通，M600自身功耗就很大，会损坏功率管。因此，PFC电路都设置有过零电压检测电路，防止M600在脉动直流电为零时导通。
PFC电路工作后，M600导通时流过电流检测电阻R529两端的电流从小到大开始增长，即IC609的5脚电位逐渐降低，当达到M600由导通转换截止前一瞬间时，5脚电位达到最低；M600由导通转为截止后，R529两端的压降减小，5脚电位上升到最高。一个周期内，在5脚形成一个电流检测信号，加到内部ZCD. comp比较器的正端。与－10mv的信号进行比较，检测出M600由截止转向导通的脉冲信号，控制振荡器在交流脉冲接近过零时停止输出，避免M60。在交流电压过零时导通。通过合理设置IC609的4脚阻容元器件R513和C514的大小，即可改变延迟时间，确保M600在交流信号过零时不导通。
⑤保护电路PFC电路自身主要有以下四路保护电路：过压保护电路（OVP）、欠压保护电路（UVP）／开环保护电路、过流保护电路（OCP）和低压锁定保护电路（UVLO）。
a．过压保护电路（OVP）：当PFC电压急剧升高时，经R506～R509、M603取样控制后加到IC609的1脚的电压也跟着升高。当1脚电压超过预定电压（2. 5V）的1.09倍时，内部OVP. comp比较器动作。关闭7脚信号输出，M600截止，PFC电路进入保护模式。
b．欠压保护电路（UVP）／开环保护电路：当PFC电压大幅降低时，PFC电压经R506、R509、M603取样控制后加到IC609的1脚电压也会降低；当稳压环路开路时，1脚电压也大幅偏低。当检查到1脚的电压低于0. 3 V时。欠压比较器动作，输出欠压信号SP，关闭7脚信号输出，M600截止，PFC电路进入保护模式。
c．过流保护电路（OCP） : IC609芯片内部预设有一个电流比较器，当送入5脚电流信号的电压低于－0. 6V时，OCR comp比较器动作，输出过流检测信号，关闭7脚信号输出，M600截止，PFC电路进入保护模式。
d．低压锁定保护电路（UVLO） : IC609的8脚内置一个UVLO. comp比较器，当输入到8脚的电压上升到13V时，比较器翻转，内部电路开始工作，7脚才有信号输出。当8脚电压工作期间下降到9V时。UVLO. comp比较器翻转为欠压锁定状态。关闭7脚信号输出，M600截止，PFC电路进入保护模式。
