（5）保护电路

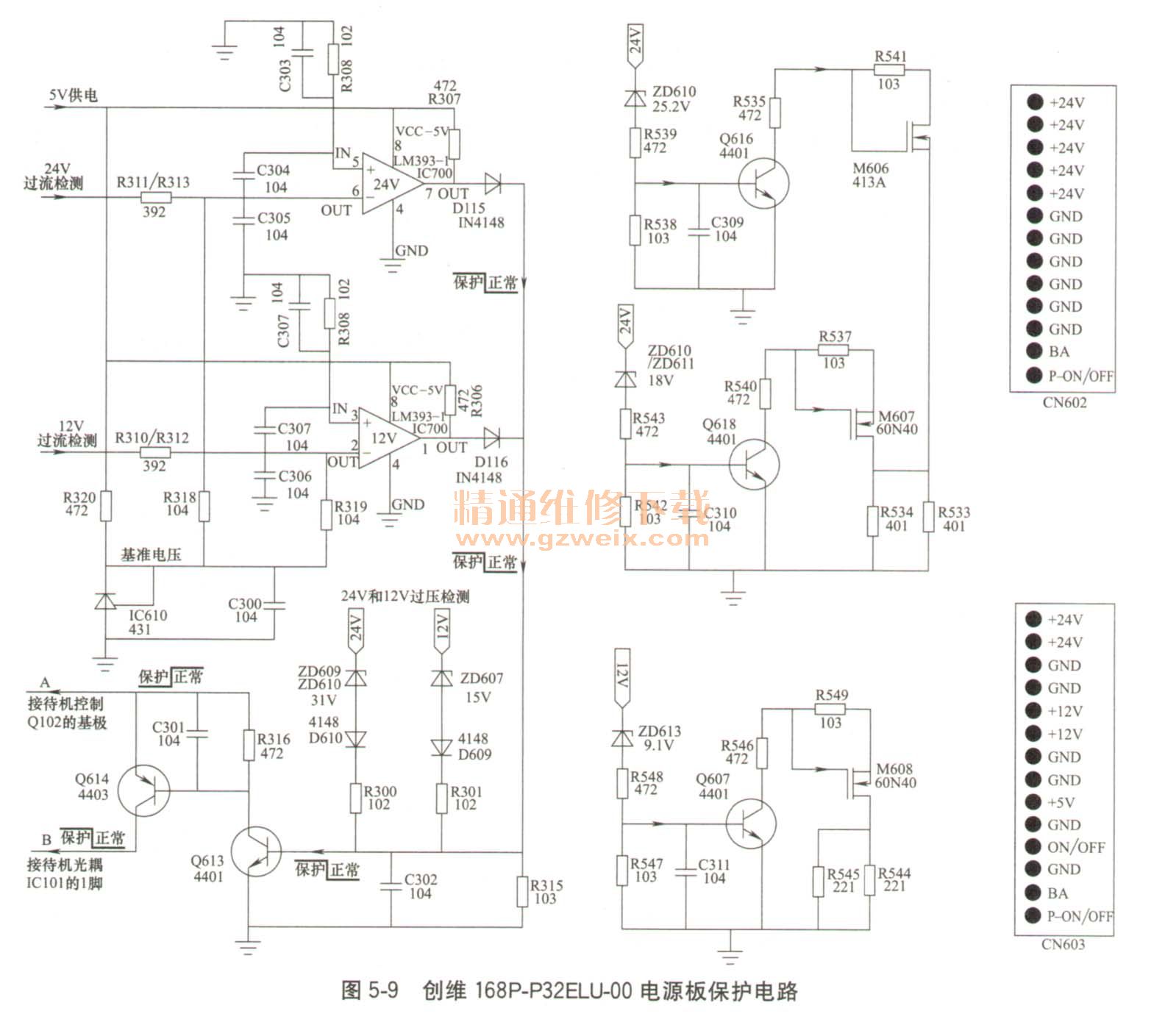

    创维168P-P32ELU-00电源板中的保护如图5-9所示，由模拟可控硅电路Q6123、Q614为核心组成，对开关机控制电路光耦IC101的1脚供电进行控制。Q613的b极外接过流、过压、欠压保护电路，当主电源输出端发送过流、过压、欠压故障时，模拟可控硅电路导通，将开关机控制电路光耦IC101的1脚供电拉低，开关机电路动作，IC101截止、Q101截止，与待机相同，切断PFC和主电源驱动电路的VCC供电。

    ①过流保护电路过流保护电路由运算放大器IC700（LM393 ）内部两个放大器组成。24V整流滤波输出回路的R536为过流保护取样电阻，左侧输出24V过流取样电压，送到IC700-1的反相电压输入端6脚；12V整流滤波输出回路的R536A为过流保护取样电阻，左侧输出12V过流取样电压，送到IC700-2的反相电压输入端2脚。
    当主电源24V或12V供电回路电流过大时，在R536/A两端产生的电压降增加，左端过流检测电压更负，经运算放大器IC700运算后从7脚或1脚输出高电平，经D115或D116使模拟可控硅电路Q613、Q614导通，将开关机控制电路光耦IC101的1脚供电拉低，进入待机保护状态。
    ②过压保护电路过压保护电路由31V稳压管ZD609/ZD610和15V稳压管ZD607组成。当主电源输出的24V电压过高，达到31V时，将ZD609/ZD610击穿，经D610向模拟可控硅保护电路注入高电平；当12V电压过高，达到15V时，将ZD607击穿，经D609向模拟可控硅保护电路注入高电平；使模拟可控硅电路Q613、Q614导通，将开关机控制电路光耦 IC101的1脚供电拉低，进入待机保护状态。
    ③输出监测电路该电路如图5-9的右侧所示，12V和24V输出电压正常时，将各自监测电路稳压管击穿，相关电路导通，对输出电压和电流进行补偿。
