创维168P-P32ELU-00彩电电源电路原理详解
来源:本站整理  作者:佚名  2015-12-09 15:08:19


   (3)副电源电路

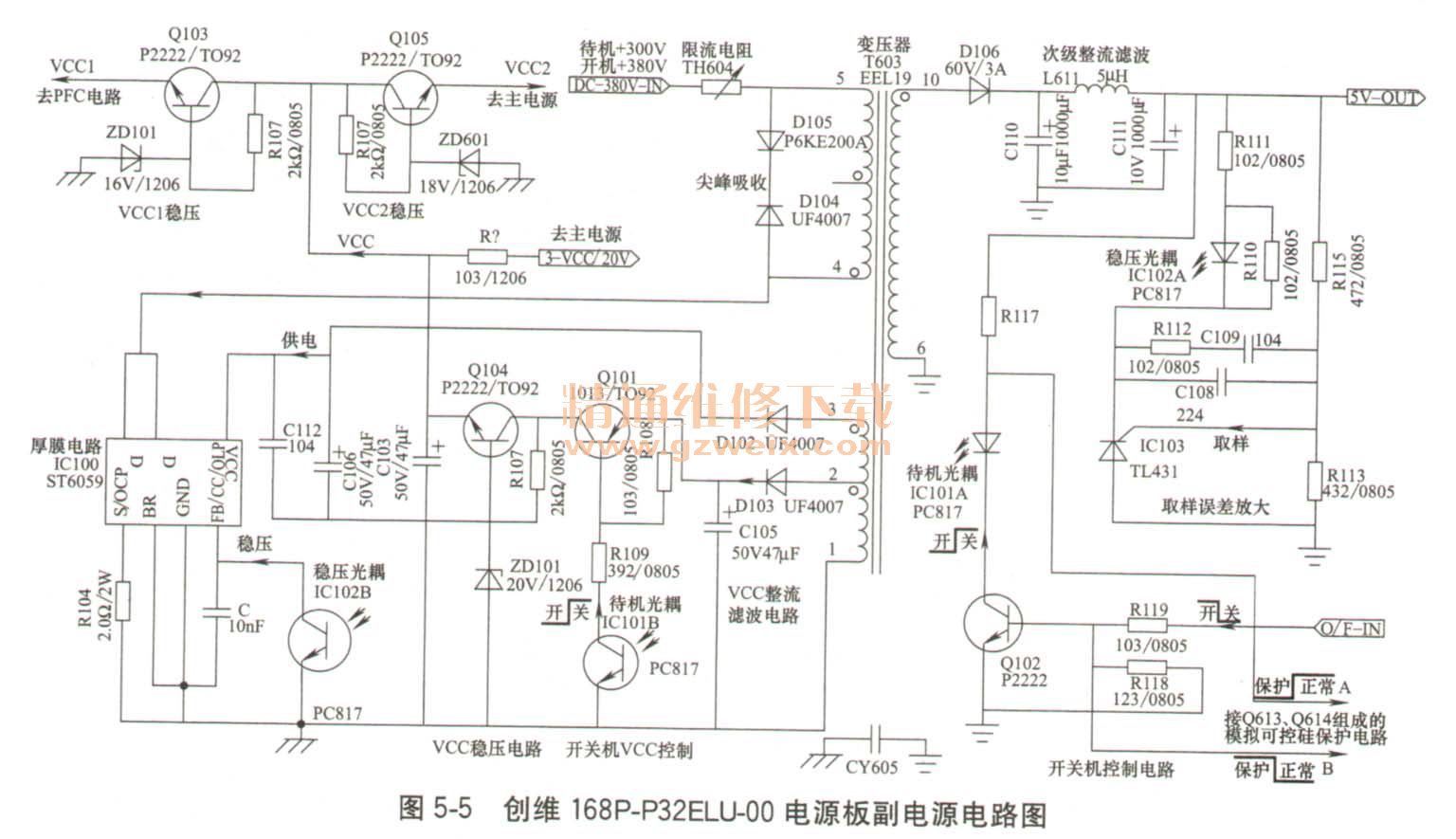

    创维168P-P32ELU-00电源板中的副电源如图5-5所示。由厚膜电路STR-A6059(IC100)、变压器T603 、稳压控制电路IC103、光电耦合器IC102为核心组成。通电后副电源即启动工作,一是从冷地端输出5V电压,为整机控制系统电路供电;二是从热地端输出VCC电压,经开关机电路控制后,为PFC和主电源驱动电路供电。

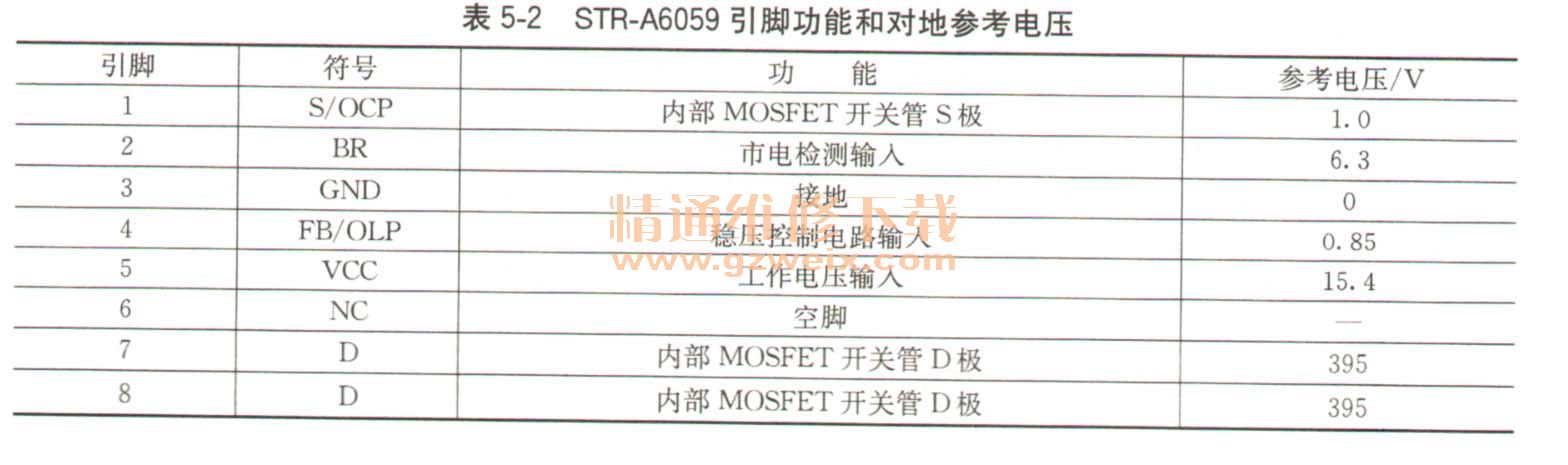

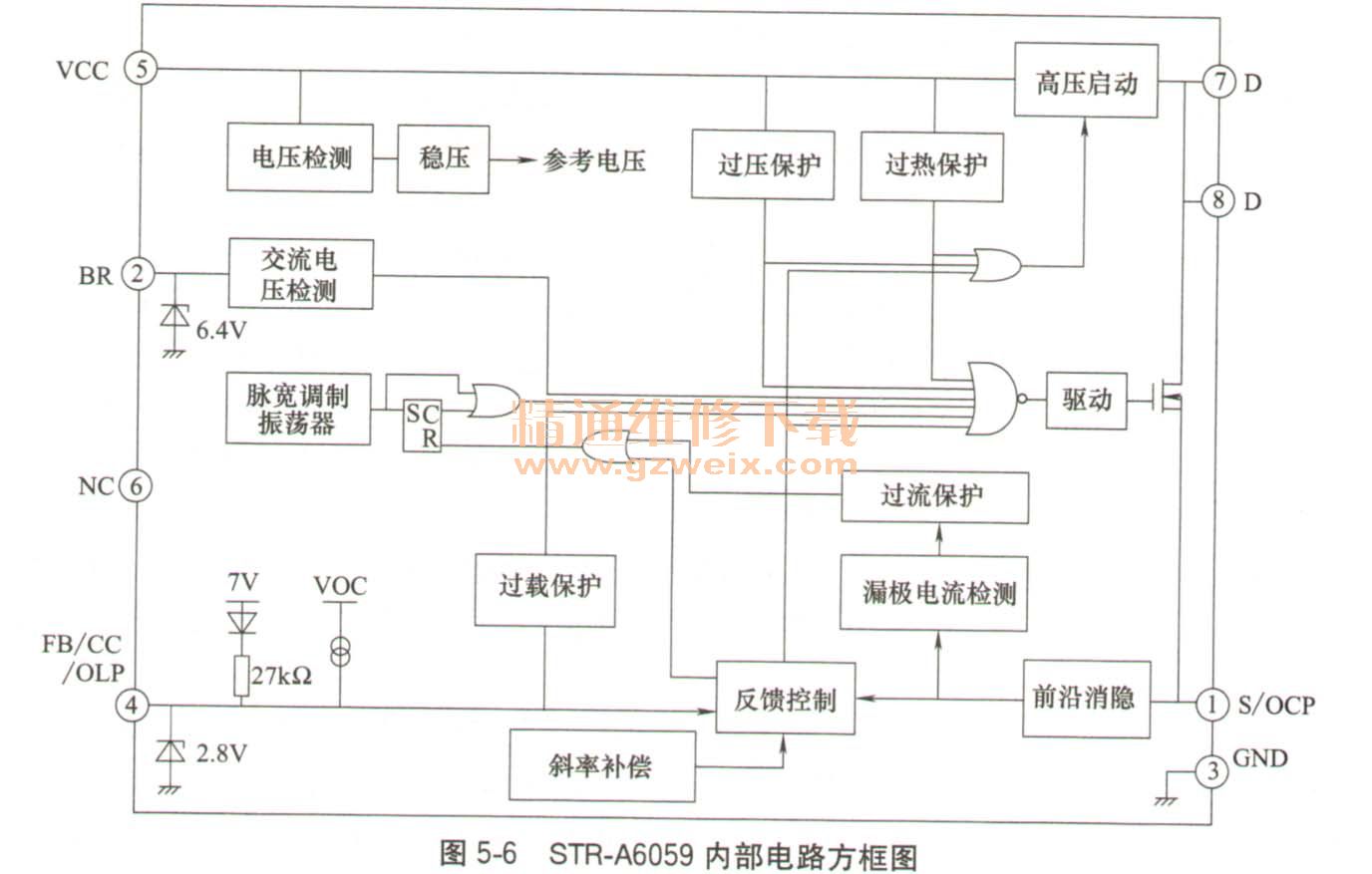

    ①STR-A6059简介STR-A6059是小型开关电源厚膜电路,内部电路如图5-6所示,体积小、功耗低,通常应用于电源板的副电源电路中。STR-A6059引脚功能和维修参考数据见表5-2。



    ②启动供电过程通电后,市电整流滤波后输出的100Hz脉动电压,经D402向PFC输出滤波电容0508、C509充电,形成待机状态+300V左右的直流电压为副电源供电,通过T603的5-4一次绕组加到IC100的7、8脚(即IC内部MOSFET开关管的D极),并经内部高压启动电路向5脚外部的C106充电,为前置振荡驱动电路供电;IC100内部振荡电路启动工作,产生的激励脉冲推动内部MOSFET开关管工作于开关状态,其脉冲电流在T603中产生感应电压。T603的1-3绕组感应电压由D102整流、C106滤波产生的直流电压送到IC100的5脚,提供启动后的工作电压,使IC1oa进入工作状态。T603的1-2绕组感应电压由D103整流、C105滤波产生的直流电压,送到开关机VCC控制电路Q101的e极。
    ③整流滤波输出电路T603的6-10二次绕组中的感应电动势,经D106整流、C110、L611、C111滤波后,产生+5V直流电压,为主板控制系统和电源板开关机电路供电。
    ④稳压控制电路IC102为副电源稳压光耦合器,IC103是取样误差放大器,当副电源整流输出电压因某种原因上升时,IC103、IC102的导通电流会增大,将IC100的4脚电压下拉,IC100内部的电源开关管导通时间缩短,+5V输出电压下降,从而起到自动稳压作用。当副电源整流输出电压下降时,上述过程相反,起到自动稳压的作用。
    ⑤开关机控制电路开关机电路如图5-5右所示,由 Q102、光耦IC101(PC817)、Q101为核心构成,采用控制PFC电路IC609和主开关电源驱动电路IC607的VCCl、VCC2供电的方式。
    开机时,O/F-IN控制信号为高电平时,Q102导通,IC101导通,将PNP三极管Q101的b极电压拉低,Q101导通,副电源产生的VCC电压经Q101输出,再经Q104、ZD101组成的稳压电路输出约19V左右的VCC电压,该电压一路送到主电源IC607的8脚,为其提供启动电压;另一路经Q103、ZD101组成的稳压电路稳压后,输出15V左右的VCC1电压,为PFC驱动电路IC609的8脚供电;经Q105、ZD601组成的稳压电路稳压后,输出17V左右的VCC2供电,为主电源驱动电路IC607的6脚供电,从而使整机进入准工作状态。
    遥控关机时,O/F-IN控制信号为低电平时,Q102截止,IC101截止,Q101截止,切断VCC供电,PFC电路和主电源停止工作,整机进入等待状态。
   (4)主电源电路

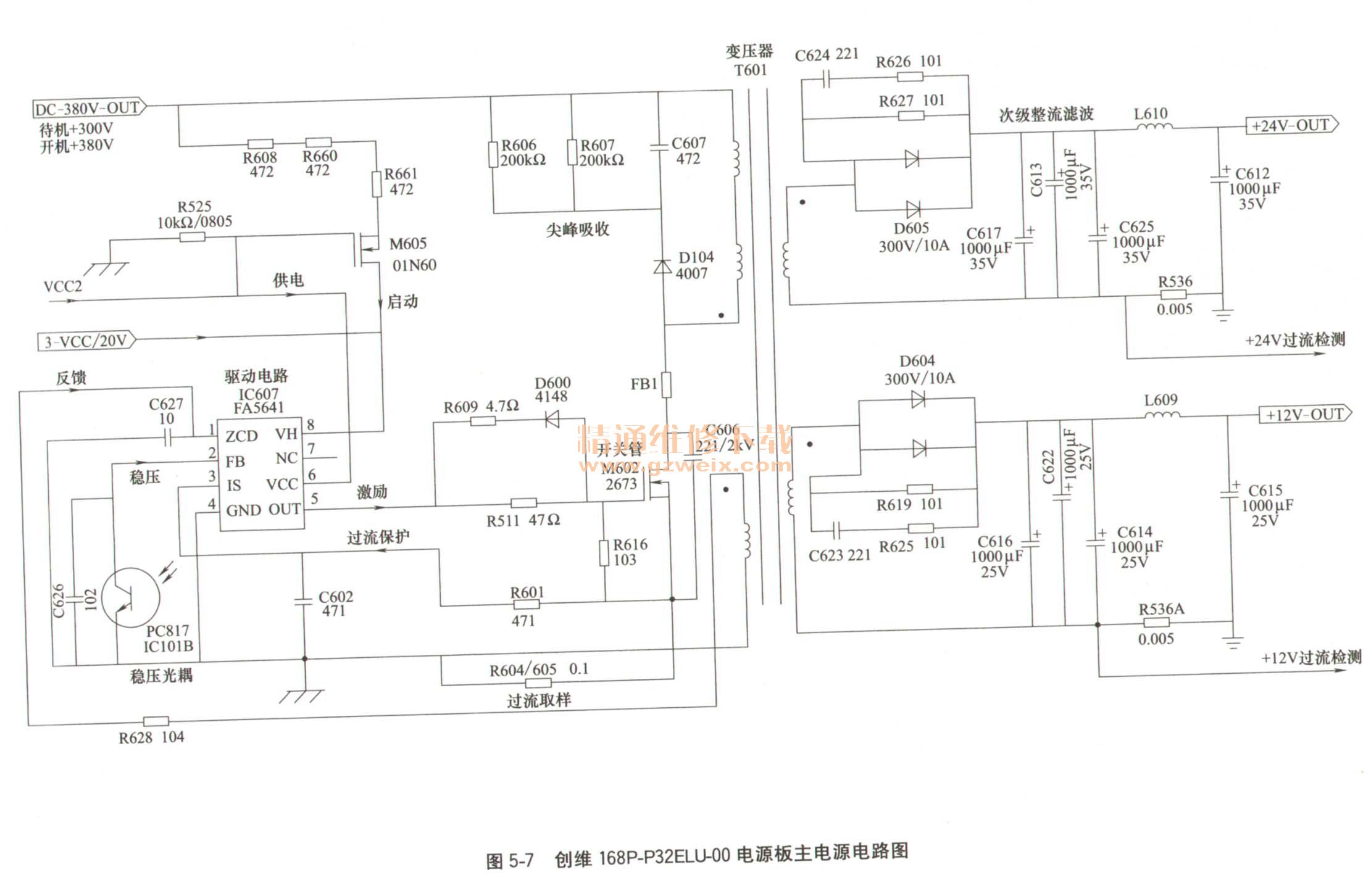

    创维168P-P32ELU-00电源板中的主电源如图5-7所示。由驱动电路FA5641(IC607)和开关管M602、变压器T601为核心组成,遥控开机后启动工作,输出+24V和+12V电压,为主板和背光灯电路供电。

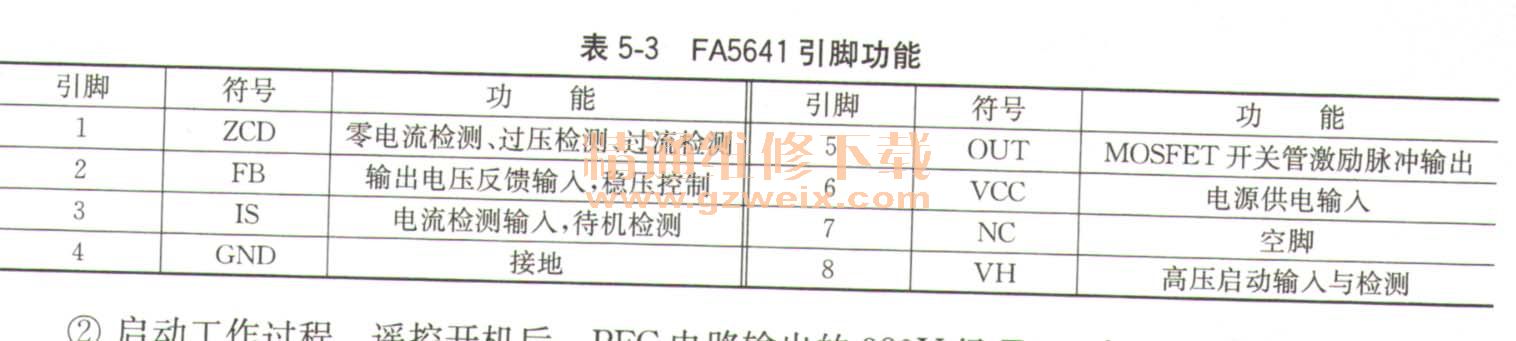

    ①FA5641简介FA5641是FUJI公司开发的FA564X系列开关电源反激式控制芯片之一,该系列包括FA5640、FA5641、FA5642、FA5643、FA5644、FA5648,内部电路方框图如图5-8所示,内含振荡器、误差放大电路、稳压控制电路、驱动电路等,集成了高压启动电路,处于准谐振工作模式,工作频率40^-60kHz,可直接驱动大功率MOSFET开关管。具有变压器短路保护,过压OVP保护、过载保护功能,具有优秀的待机功能,其引脚功能如表5-3所示。






    ②启动工作过程遥控开机后,PFC电路输出的380V经T601为开关管M602供电,开关机控制电路为IC607的8脚提供19V左右的启动电压,同时为6脚提供17V左右的VCC2供电,主电源启动工作,IC607从5脚输出激励脉冲,推动M602工作于开关状态,其脉冲电流在T601中产生感应电压,次级感应电压经整流滤波后输出+24V和+12V电压,为主板和背光灯电路供电。
    ③灌流电路IC607的5脚、R511、D600、R609组成灌流电路。工作过程:5脚输出正脉冲时,该脉冲通过R511加到M602的G极,使M602导通;当5脚输出负脉冲时,M602截止,M602的G极储存的电荷通过D600、R609释放。
    ④开关管电流检测电路由R604/605、R601和IC607的3脚内部完成。M602过流时,流过R604/605的电流增大,R604/605两端的压降增大,使IC607的3脚电压上升,通过内部电路处理。使IC607停振,保护M602的安全。
