创维大屏幕LED液晶彩电采用的型号为168P-P58EQF-0。型电源板，编号为：5800-P58EQF 00/01。集成电路采用FA5591＋TEA1733 -I- FSFR1800XSL组合方案，输出＋12V、175V、＋24V电压，为主板、伴音功放、LED背光灯驱动板供电。应用于创维58E560S、58F560S等大屏幕LED液晶彩电中。

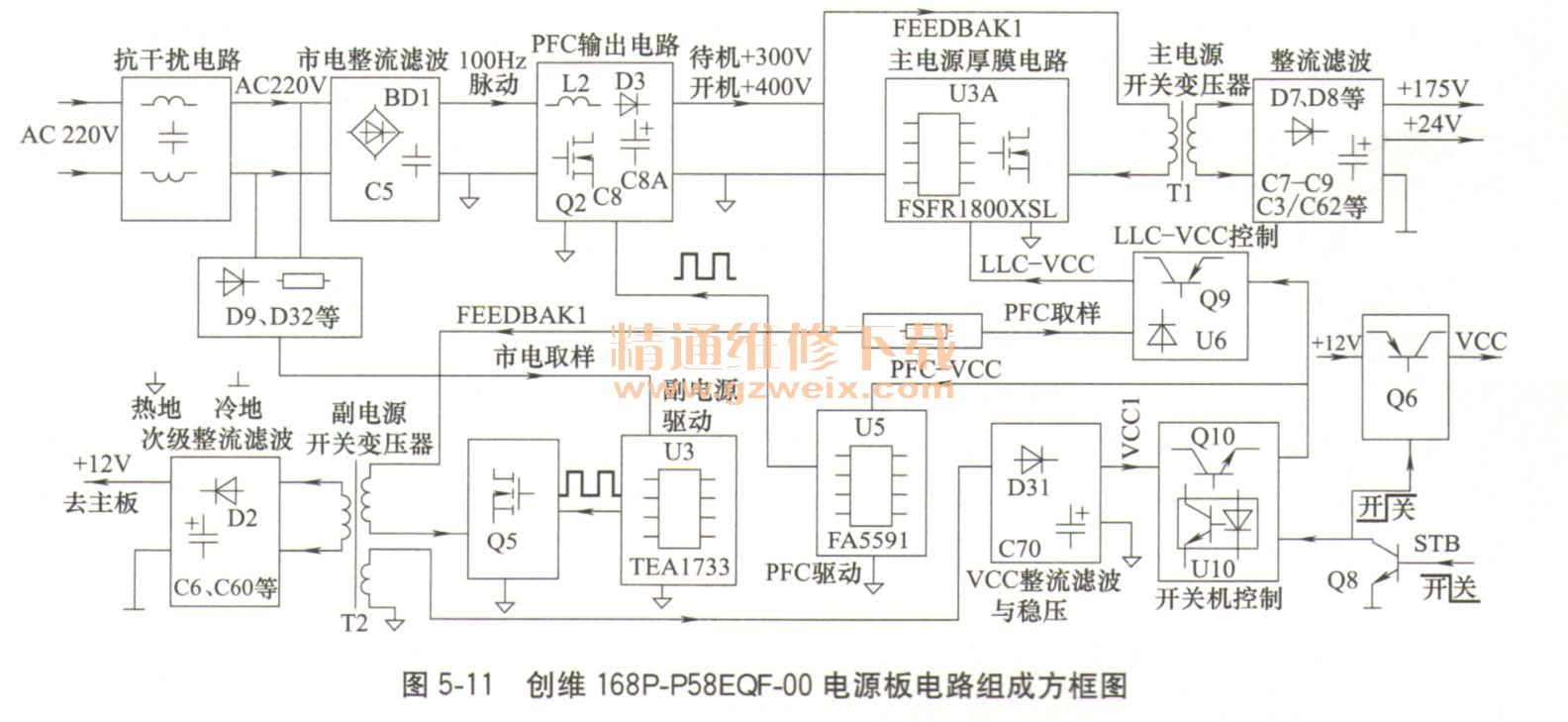

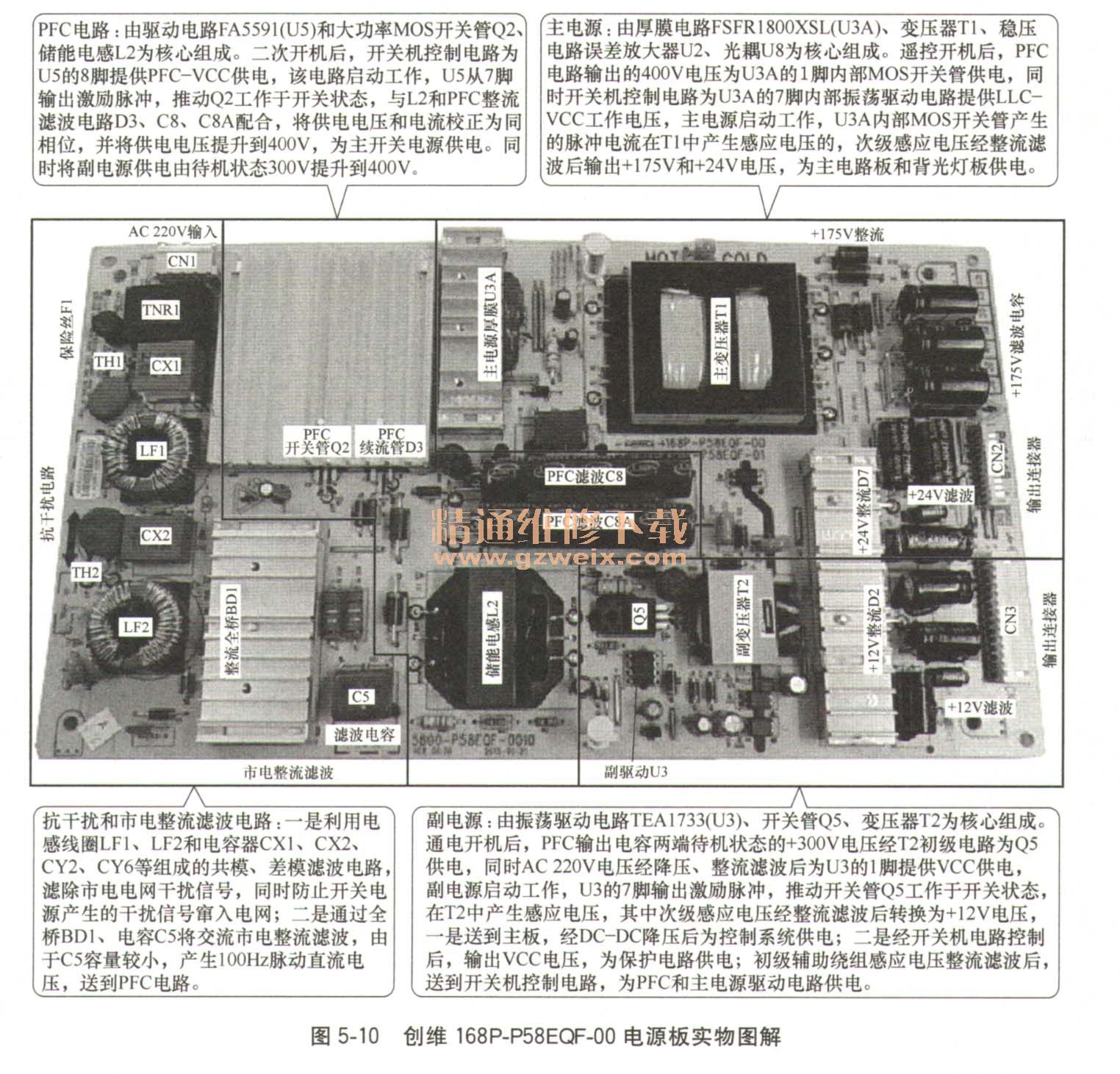

    创维168P-P58EQF-00电源板实物图解如图5-10所示，电路组成方框图如图5-11所示。



    该电源板由三部分组成：一是以集成电路FA5591（U5）为核心组成的PFC功率因数校正电路，将整流滤波后的市电校正后提升到＋400V为主、副开关电源供电；二是以集成电路TEA1733（U3）为核心组成的副开关电源，产生＋12V电压，经DC-DC降压后，为主板控制系统供电，同时产生VCC电压为电源板保护电路供电，产生VCC1电压，经开关机电路控制后，为PFC和主电源驱动电路供电；三是以厚膜电路FSFR1800XSL（U3A）为核心组成的主开关电源，产生＋175V和＋24V电压，＋175V为LED背光灯电路供电，＋24V为主板和功放电路供电。
   （1） PFC功率因数校正电路
    创维液晶彩电168P-P58EQF-00电源板中的有源功率因数校正电路如图5-12所示，其中U5功率因数校正控制器采用FA5591，与大功率场效应开关管Q2和储能电感L2等外部元件，组成并联型PFC功率因数校正电路。

    ① FA5591简介FA5591是飞兆半导体公司推出的有源PFC控制器。
    ②启动校正过程AC220V市电经延迟保险管Fl和抗干扰电路的低通滤波网络，滤除市电中的高频干扰信号后，经BDl桥式整流，再经C5滤波，由于滤波电路电容C5容量小，所以该电压为100Hz脉动电压，在负载较轻时，约为300V；在负载较重时，最低可降到230V左右。该电压经储能电感L2送到PFC功率因数校正电路Q2的D极；二次开机后，开关机控制电路送来的PFC-VCC电压，加到U5的8脚，为其提供工作电压，U5启动工作，产生锯齿波脉冲电压，经内部电路处理后，从7脚输出激励脉冲，开关管Q2工作于开关状态。
    当Q2饱和导通时，市电电压由整流后300V的100 Hz脉动电压经电感L2、Q2的D-S极到地，形成回路，在L2两端产生左正右负的感应电压；当Q2截止时，300V电压经电感L2、D3、C8A、C8B到地，对C8A、C8B充电，同时，流过L2电流呈减小趋势，电感两端必然产生左负右正的感应电压。这一感应电压与300V脉动电压的直流分量叠加，在滤波电容C8A、C8B正端形成400V左右的FEEDBAK1直流电压，不但提高了电源利用电网的效率，而且使得流过L2的电流波形和输入电压的波形趋于一致，从而达到提高功率因数的目的。
    ③稳压过程PFC电路输出的FEEDBAK1电压的变化，经R2刀R94、R6、R90、R80与R53分压后，作为取样电压由U5的1脚输入，形成反映PFC输出电压高低的反馈信号。当交流输入电压变高或其他原因造成400V的FEEDBAKI电压升高时，经分压取样网络加到1脚的电压也踉着升高，在其内部与2. 5V基准电压比较后，误差放大器输出的误差信号下降。误差信号经2脚外部C45、R102、C46组成的补偿网络补偿，与振荡器产生的PWM信号在PWM比较器比较后，通过或门电路送入到触发器，使7脚输出的脉冲占空比下降，Q2导通时间缩短，电感L2的储能时间减小，自感电压降低，经D3整流，C8A、C8B滤波的PFC电压下降。
    ④过零检测电路PFC电路工作后，Q2导通时流过电流检测电阻R13//R17两端的电流从小到大开始增长，即U5的5脚电位逐渐降低，当达到Q2由导通转换截止前一瞬间时，5脚电位达到最低；Q2由导通转为截止后，R13//R17两端的压降减小，5脚电位上升到最高。一个周期内，在5脚形成一个电流检测信号，加到内部ZCD. comp比较器的正端。与－10mv的信号进行比较，检测出Q2由截止转向导通的脉冲信号，控制振荡器在交流脉冲接近过零时停止输出，避免Q2在交流电压过零时导通。通过合理设置U5的4脚阻容元器件R99和C21的大小，即可改变延迟时间，确保Q2在交流信号过零时不导通。
    ⑤过流保护电路FA5591的5脚为电流检测输入端，通过R7对电流检测电阻R13//R17两端电压进行检测。R13//R17两端的电压降反映了PFC电路电流的大小，当MOSFET开关管Q2电流过大，R13//R17两端的电压降随之增大，FA5591的5脚电压超过－0. 6V、PFC就会停止输出。
