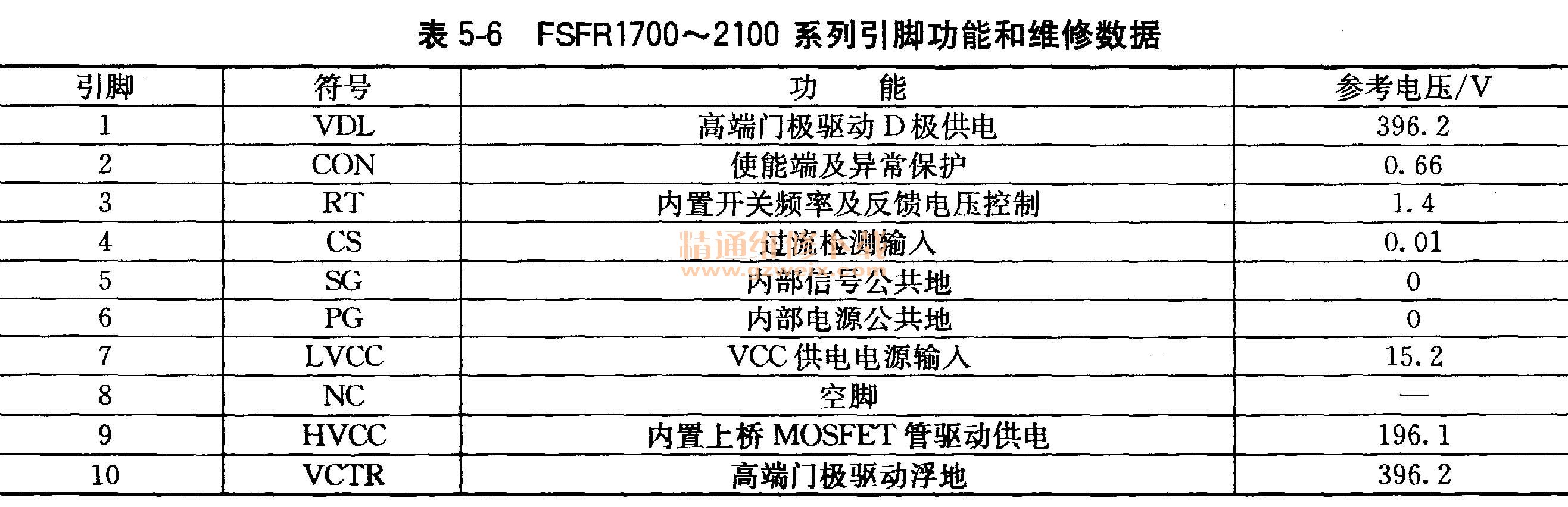

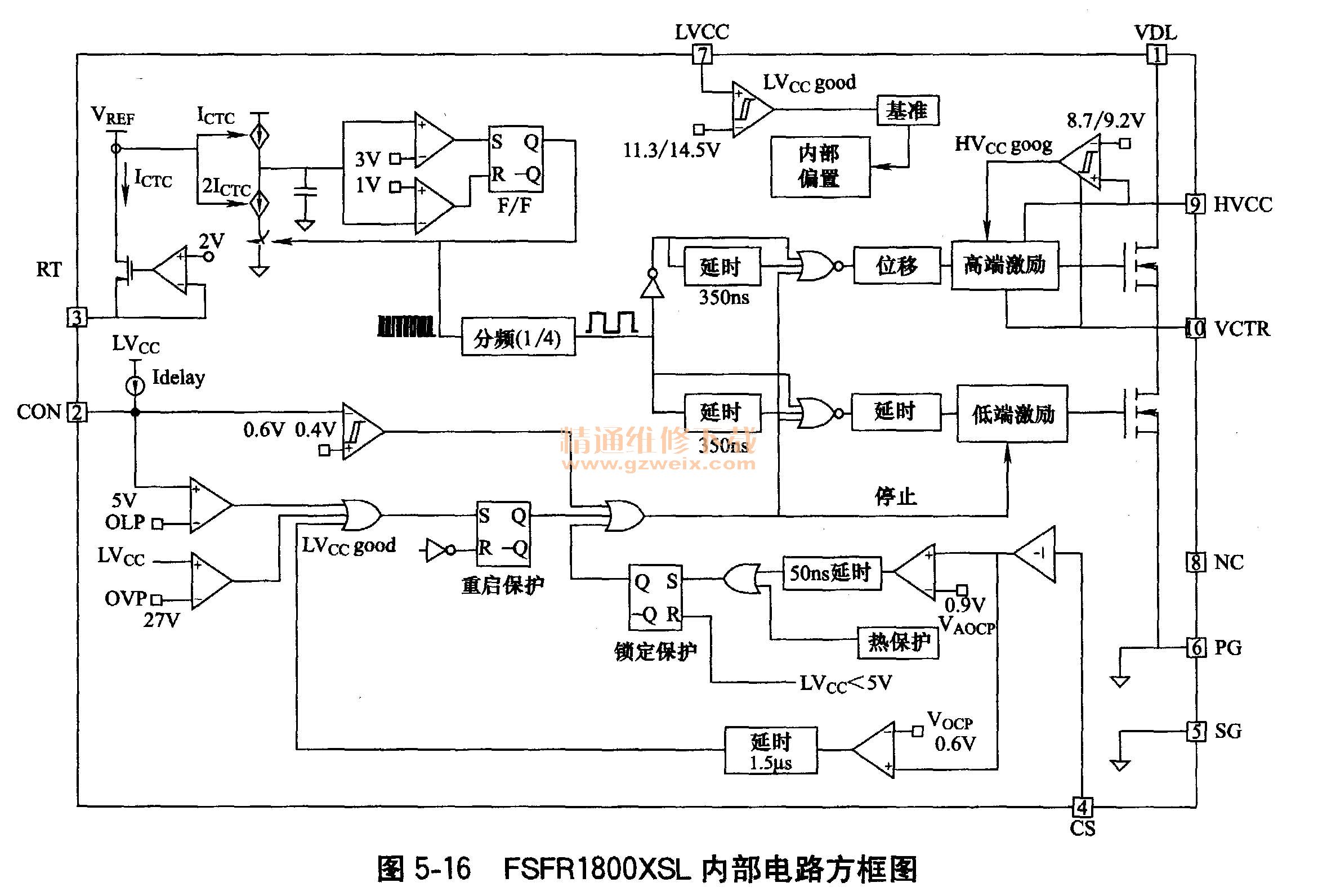

FSFR1700～2100系列IC的引脚功能和对地参考电压见表5-6。





    ① 动供电过程遥控开机后，PFC电路启动工作后输出的FEEDBAK1的＋400V电压，加到主电源厚膜电路U3A的1脚，内部半桥式推挽输出电路上MOSFET开关管的D极；二次开机后，PFC电路启动工作，LLC-VCC控制电路Q9、U6导通，向主电源厚膜电路U3A的7脚提供LLC-VCC供电，主电源启动工作，U3A振荡电路产生的振荡脉冲信号经集成块内部相关电路处理后，形成相位完全相反的两组激励脉冲信号，推动内部半桥式推挽输出电路上臂和下臂MOSFET开关管，进入开关工作状态，变化电流流过开关变压器TI的初级绕组，在T1中产生感应电压。
    T1次级9-11绕组产生的感应脉冲电压，经D8、D39、D35、D18全波整流、C62、C3、C54滤波后，产生＋175V电压，为LED背光灯板供电；T1次级12-13-14绕组产生的感应脉冲电压，经D7全波整流、C7、C8、L1、C9滤波后，产生＋24V电压，为主板和伴音功放电路供电。
    ② 压控制电路主开关电源的稳压电路由光电耦合器U8、取样误差放大电路U2（TL431）组成，对T1次级输出的＋175V、＋24V电压进行取样，加到误差放大器U2的G脚，经U2内部比较放大后，产生误差电压，通过光电耦合器U8调整FSFR1800XSL的3脚内部振荡器的振荡频率，进行稳压控制。
    ④过流保护电路厚膜电路U3A的4脚为电流检测输入端，R9、R15为内部开关管的S极电流检测电阻，U3A的4脚通过R9与 R15的FGND端相连接。R15两端的电压降反映了主电源电路电流的大小，当内部开关管电流过大，R15两端的电压降随之增大，U3A的4脚电压超过保护设定值时，U3A就会停止工作。
     （4）保护电路
    创维液晶彩电168P-P58EQF-00电源板设有以模拟可控硅Q12、Q14为核心组成的过压、过流检测保护电路，如图5-13右部所示。当Q12的b极输入高电平时，Q12和Q14饱和导通，将开关机控制电路U10的1脚供电拉低， U10截止，Q10截止，切断PFC驱动电路的PFC-VCC供电和主电源驱动电路的LLC-VCC供电，PFC电路和主电源电路停止工作。
    ① 压保护电路＋24V过压保护电路由27V稳压管ZD1隔离二极管D13组成，当＋24V电压过高，超过27V时，击穿ZD1，通过D13向模拟可控硅Q12的b极注入高电平，保护电路启动。
    ＋175 V过压保护电路由47V稳压管ZD4、ZD3、ZD6、ZD16和9. 1V稳压管ZD15隔离二极管D11组成，当＋175V电压过高，超过197V时，击穿上述稳压管，通过D11向模拟可控硅Q12的b极注入高电平，保护电路启动。
    ②过流保护电路过流保护电路如图5-15所示，由运算放大器U1内部A/B两个放大器组成。24V整流滤波输出回路的RS1为过流保护取样电阻，左侧输出24V过流取样电压，送到U1A的反相电压输入端2脚；175V整流滤波输出回路的RS2为过流保护取样电阻，左侧输出175V过流取样电压，送到U1B的反相电压输入端6脚。
    当主电源24V或175V供电回路电流过大时，在RS1或RS1两端产生的电压降增加，左端过流检测电压更负，经运算放大器U1运算后从1脚或7脚输出高电平，经D10或D44向模拟可控硅Q12的b极注入高电平，保护电路启动。
