（2）副电源电路

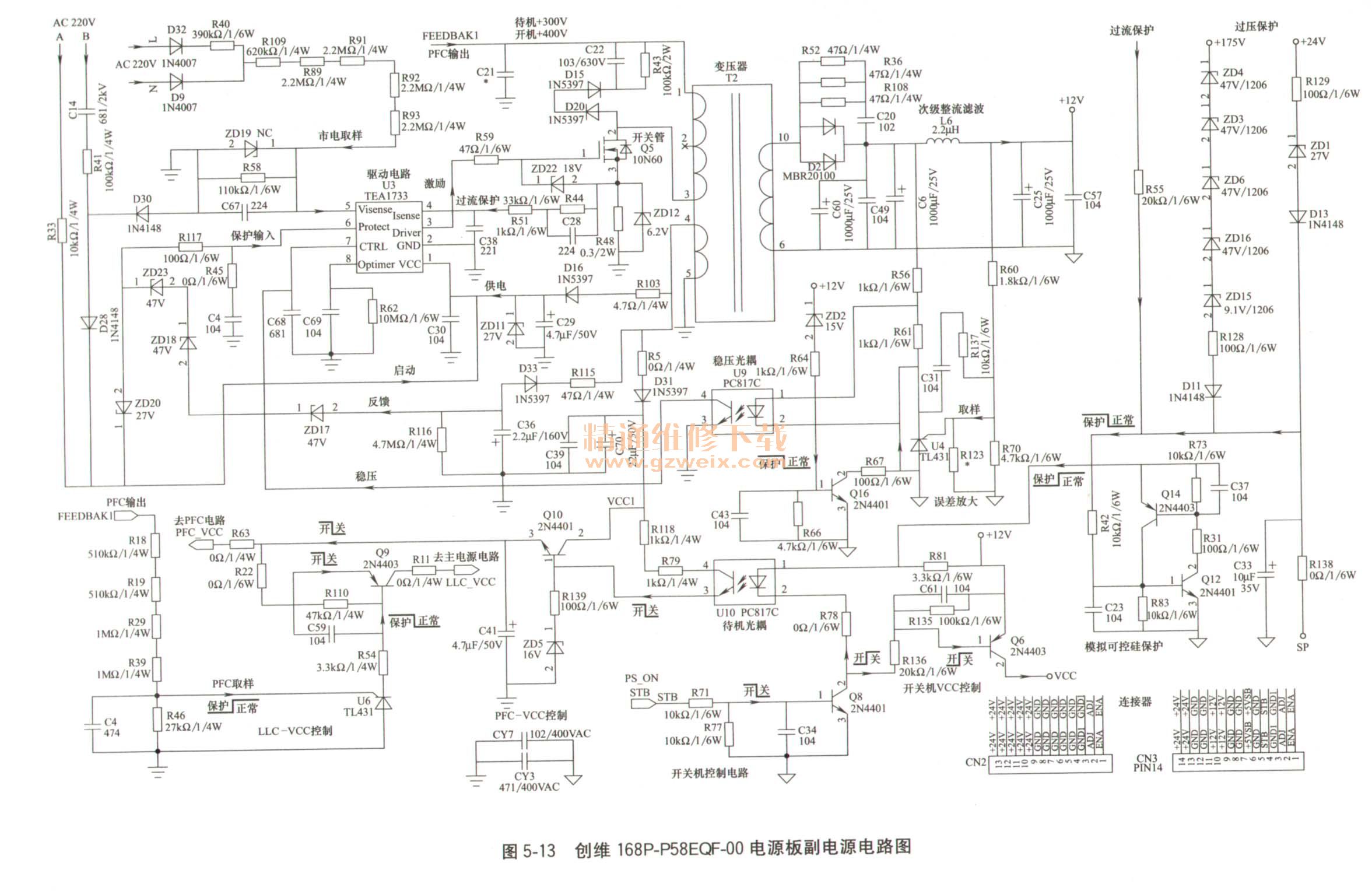

创维液晶彩电168P-P58EQF-00电源板中的副电源如图5-13所示。副开关电源主要由集成块TEA1733（U3）、开关管Q5、变压器T2、稳压控制电路U4（TL431）、光电耦合器U9（PC8170等元件组成，为整机控制系统电路提供待机和正常工作所需要的＋12V电压。

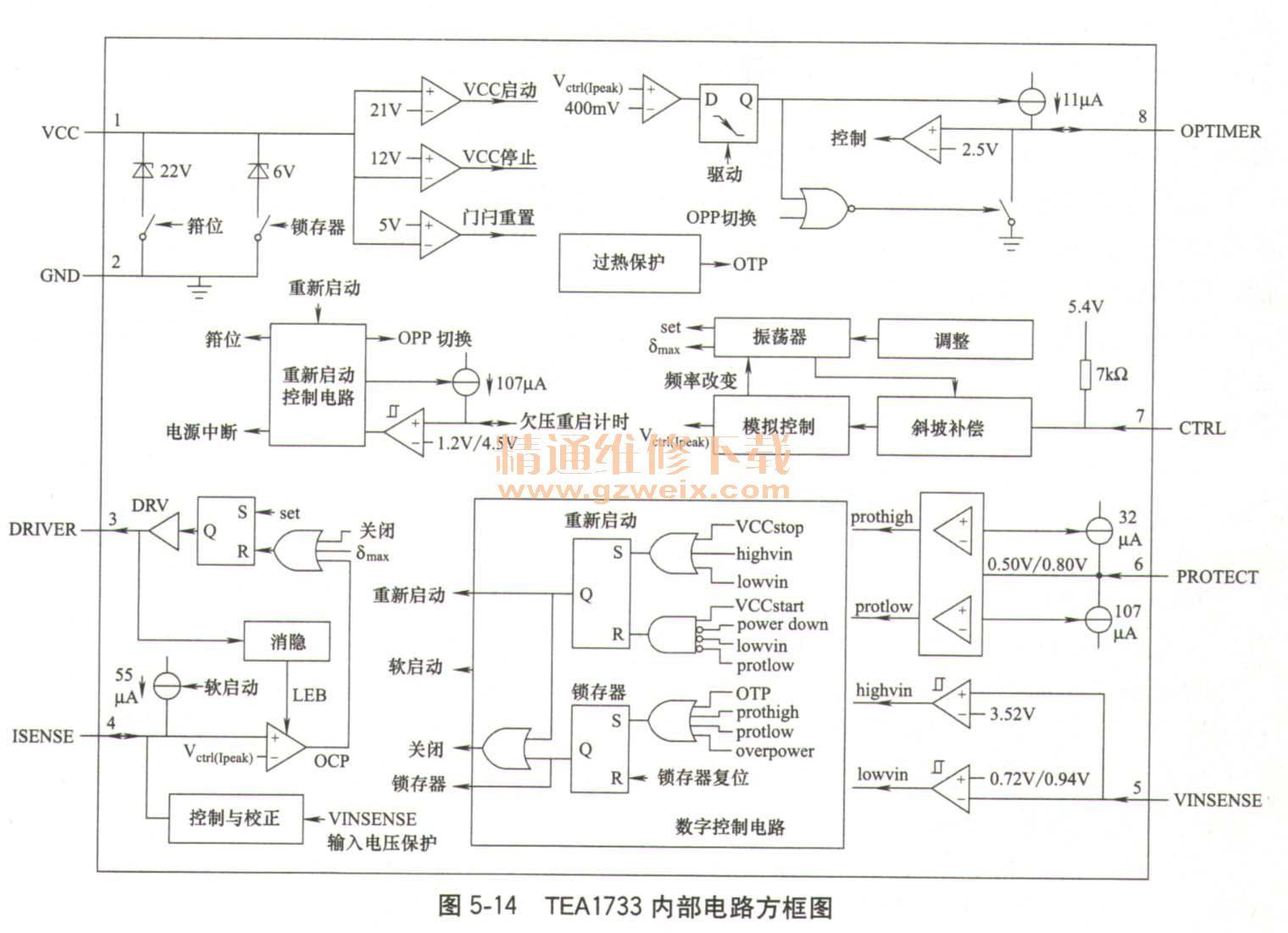

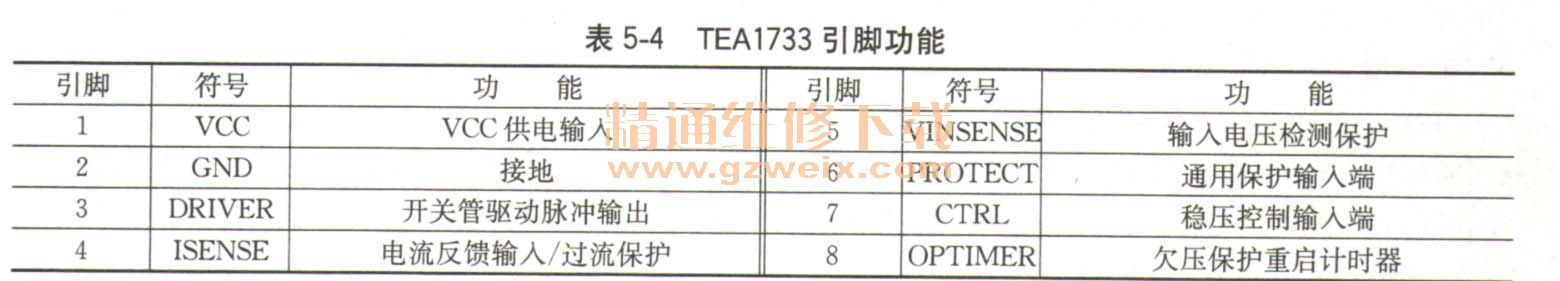

①TEA1733简介TEA1733是一个低成本开关模式电源（smp）控制电路，适用于功耗不超过75W的系统，应用于反激变换器开关电源。高输出功率下的固定频率操作结合低输出功率下的降频运行可以提高整个负载范围内的工作效率，支持断续导通模式（DCM）和连续导通模式（CCM）。 VCC通过启动电阻的电流充电，无需高电压启动电路。当VCC达到20. 6V左右开始动作。设有功率过载保护（OPP）、过流保护、欠压保护（UVP）和过电压保护（OVP）、输出OVP和超温保护（OTP）功能。TEA1733的待机功率不超过100mw，如果提供外部“运行／省电”信号指示待机模式，待机功耗降至30mW以下。TEA1733内部电路方框图如图5-14所示，引脚功能见表5-4。
②启动供电过程通电开机后，PFC电路待机状态C8A、C8B两端的＋300V电压，经变压器T2的1-2-3绕组加到MOSFET开关管Q5的D极，同时AC220V电压经C14、R41降压、D28、D30整流后，向U3的1脚C29充电，当充电电压达到20. 6V时，U3启动工作，U3的7脚输出激励脉冲，推动开关管Q5工作于开关状态，在T2中产生感应电压。其中初级4-5辅助绕组感应电压分为三路，第一路经D16、C29整流滤波后，产生的直流电压送到U3的1脚，为U3提供启动后的工作电压；第二路经D31整流、C70滤波后，产生VCC1电压，送到开关机控制电路Q10的。极，控制后为PFC和主电源驱动电路供电；第三路经D33整流、C36滤波后，产生负压，经稳压管ZD17、ZD18、ZD23反馈到U3的6脚。
T2次级6～10绕组感应电压经D2整流、C6//C60、L6、C25滤波后，转换为＋12V电压，一是送到主板，经DC-DC降压后为控制系统供电；二是经开关机电路控制后，输出VCC电压，为电源板次级保护电路供电。
③稳压控制电路稳压控制电路由三端精密稳压器U4（TL431）、光电耦合器U9（PC817C）等元件组成，对副电源输出端＋12V分压取样，对开关电源初级U3的7脚内部电路的脉冲占空比进行调整，达到稳压的目的。
当＋12V电压升高时，经电阻R56加到光耦U9的1脚的电压同样也升高。同时，＋12V电压经取样电阻R60与R70//R123分压加到U4的G脚，U4的K端电压下降，流过U9的2脚的电流变大，U9内部三极管的导通增强，U3的4脚电压下降，U3输出激励脉冲变窄，控制MOSFET管Q5提前截止，从而使输出电压下降，达到稳压的作用。
④＋12V过压保护＋12V过压保护电路由15V稳压管ZD2，三极管Q16组成，对副电源稳压控制电路光耦U9的2脚电压进行控制。
当副电源因稳压控制电路故障，造成输出电压过高，超过15V时，将ZD2击穿，向Q16的b极注入高电平，Q16导通，将U9的2脚电压拉低，U9饱和导通，将U3的7脚电压拉低，U3据此进入保护状态，副电源停止工作。
⑤开关管电流检测电路由R48、R44、R51和U3的4脚内部完成。Q5过流时，流过R48的电流增大，R48两端的压降增大，通过R44、R51使U3的4脚电压上升，通过内部电路处理。使U3停振，保护Q5的安全。
⑥TEA1733的6脚保护电路TEA1733的6脚PROTECT内设保护检测电路，内部引脚电压设置在0. 68V左右，正常时6脚电压介于0. 5～0.8V时，无保护功能；当6脚电压低于0.5V或高于0 .8V时，内部保护电路启动TEA1733停止工作。
TEA1733的1脚启动和供电电压经27V稳压管ZD20接6脚，当1脚VCC供电电压超过27V时，击穿ZD20，向6脚注入高电平，TEA1733内部保护电路启动。
副电源变压器T2的4^-5绕组感应电压，经D33整流、C36滤波后，产生负压，经47V稳压管ZD17、ZD18、ZD2 3反馈到U3的6脚。当副电源输出电压过高，C36两端负压越负，当C36两端负压达到－140V以上时，将稳压管ZD17、ZD18、ZD23击穿，6脚电压被拉低，TEA1733内部保护电路启动。
⑦ TEA1733的5脚保护电路TEA1733的5脚VINSENSE内设市电检测电路，AC220V市电经D9、D32整流、R40、R109、R89、R91～R93与R58分压取样后，送到TEA1733的5脚，对市电取样电压进行检测。当市电电压过低或过高时，内部保护电路启动，TEA1733停止工作。
⑧开关机控制电路开关机控制电路如图5-13的下部所示，由三部分组成：一是由Q8、光耦U10、Q10组成的PFC-VCC控制电路；二是由Q9、U6组成的LLC-VCC控制电路；三是由Q6组成的VCC控制电路。采用控制PFC功率因数校正驱动电路U5的PFC-VCC供电和主电源U3A的LLC-VCC供电的方式。
a．待机状态电视机工作在待机状态时，信号处理板上的控制系统电路输出的开／待机（P-ON/STB）控制电压为低电平0V、Q8因b极无偏置电压截止。Q8截止后，Q8的。极变为高电平，一是使光耦合器U10截止，三极管Q10截止，无电压输出，主开关电源厚膜电路和PFC激励电路因无供电电压不工作，主开关电源和PFC电路停止工作；二是使Q6截止，切断保护的VCC供电。
b．开机收看状态用遥控器或本机键开机后，信号处理电路输出的开／待机控制电压由低电平变为高电平，Q8导通，Q8的c极变为低电平，一是使光耦U10由截止转为饱和导通，Q10导通，将VCC1电压变为PFC-VCC电压送到PFC驱动电路U5的8脚，PFC电路启动工作，将整流滤波后的市电校正后提升到＋400V为主开关电源供电；同时＋400V电压经R18、R19、R29、R39与R46分压，送到误差放大器U6的G极，U6导通，迫使Q9导通，向主电源厚膜电路U3A的7脚提供LLC-VCC供电，主电源启动工作，进入开机状态。
（3）主电源电路

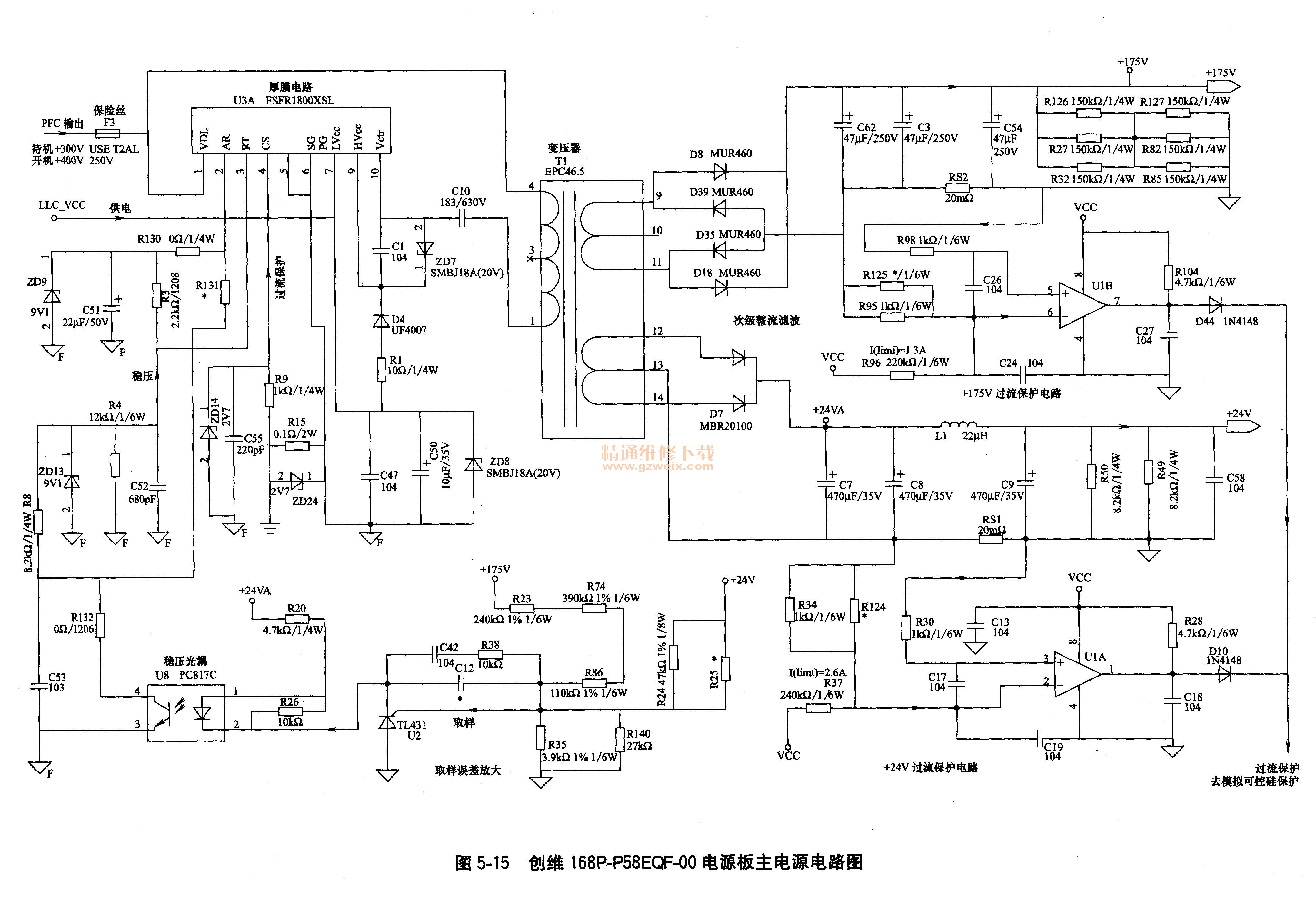

创维液晶彩电168P-P58EQF-00电源板中主电源电路如图5-15所示，主开关电源由振荡、稳压和内含MOSFET开关管的厚膜电路U3A（FSFR1800XSL）、光耦合器U8（PC817 C）、误差放大器U2（TL431）、开关变压器T1组成，产生＋175V和＋24V电压，为主电路板和背光灯板供电。
① FSFR1800XSL简介FSFR1800XSL是仙童公司生产的FSFR1700～2100系列开关电源厚膜电路之一，型号有FSFR1700、FSFR1800、FSFR1900、FSFR2000、FSFR2100。几款IC内部电路和引脚功能相同，主要区别是输出功率有差异，其主要参数如表5-5所示，使用时可用大功率的IC代换小功率的IC。内部电路方框图如图5-16所示，集成了振荡驱动控制电路和LLC半桥式谐振MOSFET开关管电路，通过对频率的控制达到稳定输出电压的目的，可以方便地调节软启动，内置了OVP、OCP、OTP等功能。
