（4）对于伴音正常、背光灯不亮的故障，测主板有无背光灯开关控制信号、背光灯亮度控制信号有无输出，若有，说明主板正常，如图24所示；若没有，则说明主板异常。
（5）对于伴音正常、背光灯亮，但黑屏的故障，测主板低压电源输出的3. 3 V和1. 25V电压是否正常，如图25所示。若输出电压为0V，则说明主板异常。
（6）对于伴音正常、背光灯亮，但黑屏的故障，测主板LVDS接口上的屏驱动电路的12V（实测为11. 89V）供电电压是否正常，如图26所示。若供电为0V，则说明主板异常。
（7）对于伴音正常、背光灯亮，但黑屏的故障，测主板LVDS接口上的驱动信号输出脚静态和动态电压，如图27所示。若电压相同，则说明主板异常。

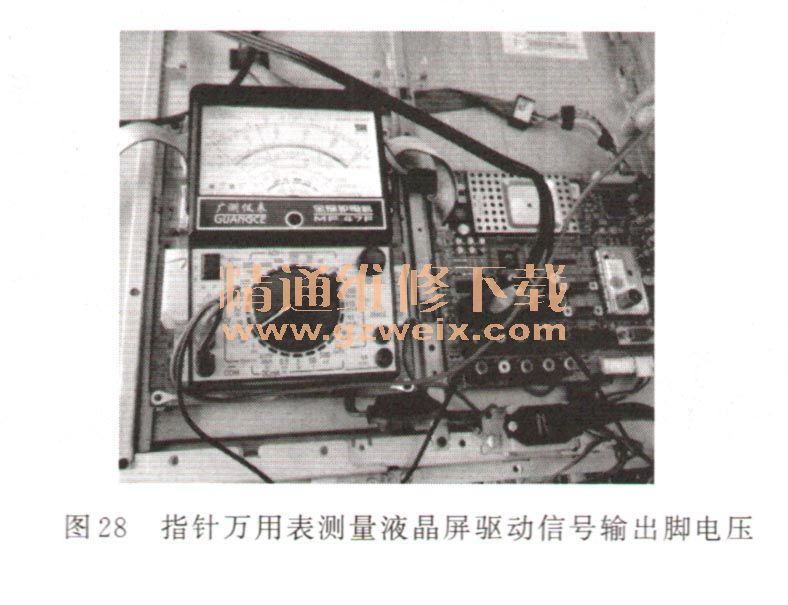

若采用指针万用表测量LVDS接口的动态电压，表针会有轻微的摆动，如图28所示。
3．测量波形法
若出现伴音正常、黑屏、背光灯亮的故障，测主板LVDS接口上的屏驱动电路供电正常后，用示波器测主板LVDS输出接口信号脚波形是否正常，如图29所示。若信号波形异常，则说明主板异常。
4．代换法
若手头没有示波器，不能准确判断主板是否正常时，也可以采用同型号正常的主板对原主板进行代换检查，代换后若故障消失，则说明被代换的主板异常。
