其中 ， ，
，将其代入上式整理后，可得其机械特性方程为
式中 n——电动机转速（r/min ）；
U——电源电压（V）；
△U—— 功率管管压降（V）；
Kc——电动势系数；
Ta——电动机产生的电动转矩平均值（N?m）；
KT——转矩系数；
R——电动机的内阻（Ω）。
在三相半控电路中，其转矩的波动在TM 到TM/2 之间，这是直流无刷电动机不利的一面。
三相直流无刷电动机的应用
三相半控电路
常见的三相半控电路如图8所示，图中LA、LB、LC为电动机定子A、B、C三相绕组，VF1、VF2、VF3为三只MOSFET功率管，主要起开关作用。H1、H2、H3为来自转子位置传感器的信号。如前所述，在三相半控电路中，要求位置传感器的输出信号1/3周期为高电平，2/3周期为低电平，并要求各传感器信号之间的相位也是1/3周期。
图8 三相半控桥电路
和一般电动机一样，在电动机起动时，由于其转速很低，故转子磁通切割定子绕组所产生的反电动势很小，因而可能产生过大电流I。为此，通常需要附加限流电路，图9为常见的一种，图中的电压比较器，主要用来限制主回路电流，当通过电动机绕组的电流I在反锁电阻Rf上的压降IRf大于某给定电压U0时，比较器输出低电平，同时关断了VF1、VF2、VF3 三只功率场效应晶体管，即切断了主电路。当IRf《U0时，比较器不起任何作用。当IRf〈U0时，比较器输出高电平，这时它不起任何作用。I0=U0/Rf 就是所要限制的电流最大值，其大小视具体要求而定。一般取额定电流的2倍左右。
图9 起动电流的限制
三相Y联结电路

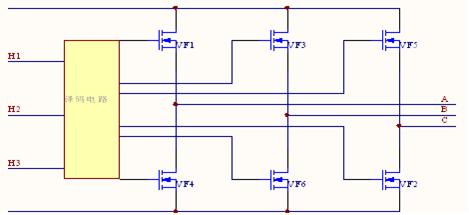

三相半控电路结构简单，但电动机本体的利用率很低，每个绕组只通电1/3周期，没有得到充分的利用，而且在运行中转矩波动较大。在要求较高的场合，一般均采用如图10所示的三相全控电路。三相全控电路有两两换相和三三换相两种方式
图10 三相全控电路
在该电路中，电动机的三相绕组为Y联结。如采用两两通电方式，当电流从功率管VF1和VF2导通时，电流从VF1流入A相绕组，再从C相绕组经VF2流回到电源。如果认定流入绕组的电流所产生的转矩为正，那么从绕组所产生的转矩为负，他们合成的转矩大小为 ，方向在Ta和-Tc角平分线上。当电动机转过60度后，由VF1VF2通电换成VF2VF3通电。这时，电流从VF3流入B相绕组，再从C相绕组流出经VF2回到电源，此时合成的转矩大小同样为 。但合成转矩T的方向转过了60度电角度。而后每次换相一个功率管，合成转矩矢量方向就随着转过60度电角度。所以，采用三相Y联结全控电路两两换相方式，合成转矩增加了 倍。每隔60度电角度换相一次，每个功率管通电120度，每个绕组通电240度，其中正向通电和反向通电各120度。其输出转矩波形如图11所示。从图中可以看出，三相全控室的转矩波动比三相半控时小，从0.87Tm到Tm 。
图11 全控桥输出波形图
三三通电方式，这种通电的顺序为VF1VF2VF3、VF2VF3VF4、VF3VF4VF5、VF4VF5VF6、VF5VF6VF1、VF6VF1VF2、VF1VF2VF3。当VF6VF1VF2导通时，电流从VF1管流入A相绕组，经B和C相绕组分别从VF6和VF2流出。经过60度电角度后，换相到VF1VF2VF3通电，这时电流分别从VF1和VF3流入，经A和B相绕组再流入C相绕组，经VF2流出。在这种通电方式里，每瞬间均有三个功率管通电。每隔60度换相一次，每次有一个功率管换相，每个功率管通电180度。合成转矩为1.5Ta.
三相Δ联结电路也可以分为两两通电和三三通电两种控制方式。
两两通电方式的通电顺序是VF1VF2、VF2VF3、VF3VF4、VF4VF5、VF5VF6、VF6VF1、VF1VF2，当VF1VF2导通时，电流从VF1流入，分别通过A相绕组和B、C两相绕组，再从VF2流出。这时绕组的联结是B、C两相绕组串联后再通A相绕组并联，如果假定流过A相绕组的电流为I，则流过B、C相绕组的电流分别为I/2。这里的合成转矩为A相转矩的1.5倍。
三三通电方式的顺序是VF1VF2VF3、VF2VF3VF4、VF3VF4VF5、VF4VF5VF6、VF5VF6VF1、VF6VF1VF2、VF1VF2VF3，当VF6VF1VF2通电时，电流从VF1管流入，同时经A和B相绕组，再分别从VF6和VF2管流出，C相绕组则没有电流通过，这时相当于A、B两相绕组并联。这时相当于A、B两绕组并联，合成转矩为A相转矩的倍。
