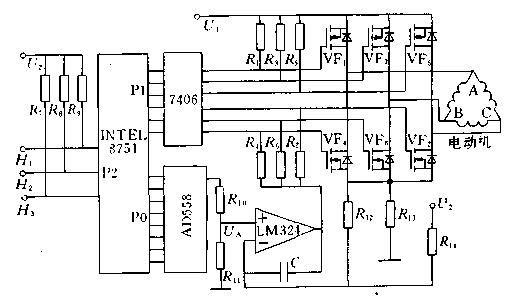

图12 直流无刷电动机计算机控制原理图
换相的控制
根据定子绕组的换相方式，首先找出三个转子磁钢位置传感器信号H1、H2、H3的状态，与6只功率管之间的关系，以表格形式放在单片机的EEPROM中。8751根据来自H1、H2、H3的状态，可以找到相对应的导通的功率管，并通过P1口送出，即可实现直流无刷电动机的换相。
起动电流的限制
主回路中串入电阻R13，因此Uf=R13*IM，其大小正比于电动机的电流IM。而Uf和数模转换器的输出电压U0分别送到LM324运算放大器的两个输入端，一但反馈电压大于Uf大于来自数模转换的给定信号U0，则LM324输出低电平，使主回路中3只功率管VF4、VF6、VF2不能导通，从而截断直流无刷电动机定子绕组的所有电流通路，迫使电动机电流下降，一旦电流下降到使Uf小于U0，则LM324输出回到高电平。主回路又具备导通能力，起到了限制电流的作用。
转速的控制
在直流无刷电动机正常运行的过程中，只要通过控制数模转换器的输出电压U0，就可控制直流无刷电动机的电流，进而控制电动机的电流。即8751单片机通过传感器信号的周期，计算出电动机的转速，并把它同给定转速比较，如高于给定转速，则减小P2口的输出数值，降低电动机电流，达到降低其转速的目的。反之，则增大P2口的输出数值，进而增大电动机的转速。
PWM控制的实现
转速控制也可以通过PWM方式来实现。图13和图14为PWM控制实现直流无刷电动机转速的控制。

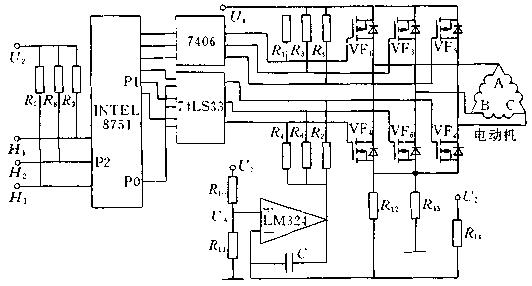

图13 PWM控制原理图
图14 PWM控制原理图
直流无刷电动机的正转反转，通过改变换相次序来改变其转动方向。具体做法只需要更换一下换相控制表。
变结构控制的实现
当直流无刷电动机处于起动状态或在调整过程中，采用直流无刷电动机的运行模式，以实现动态相应的快速性，一旦电动机的转速到了给定值附近，马上把它转入同步电动机运行模式，以保证其稳速精度。这时计算机只需要按一定频率控制电动机的换相，与此同时，计算机在通过位置传感器的信号周期，来测量其转速大小，并判断它是否跌出同步。一旦失布，则马上转到直流无刷电动机运行，并重新将其拉入同步。
图15 直流无刷电动机的变结构控制
