1．测量环温和管温传感器分压点电压

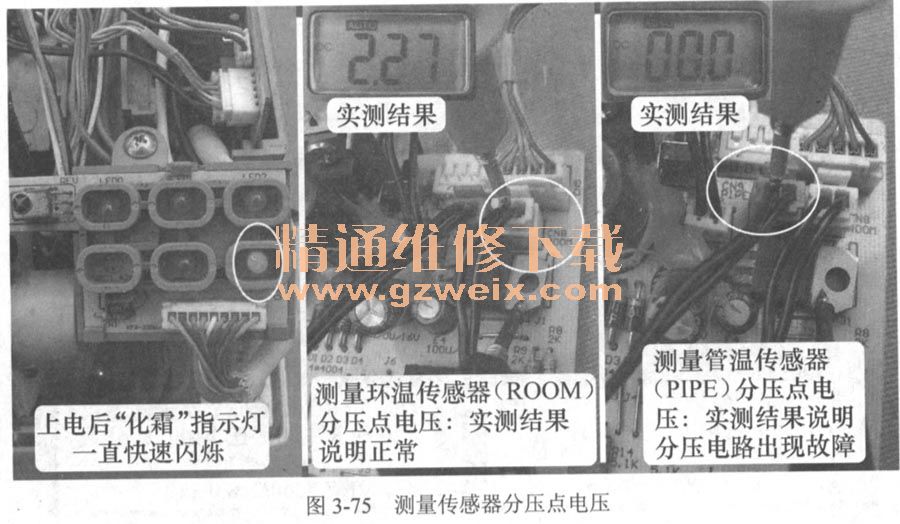

如图3-75所示，首先使用万用表直流电压挡，黑表笔接地（实接7805铁壳），红表笔接环温和管温传感器插座的分压点，测量电压，结果应接近2.5v，实测环温传感器分压点电压2.2v正常，管温传感器分压点电压为0v，说明管温传感器分压电路有故障，应重点检查传感器和分压电阻。
2．测量环温与管温传感器阻值

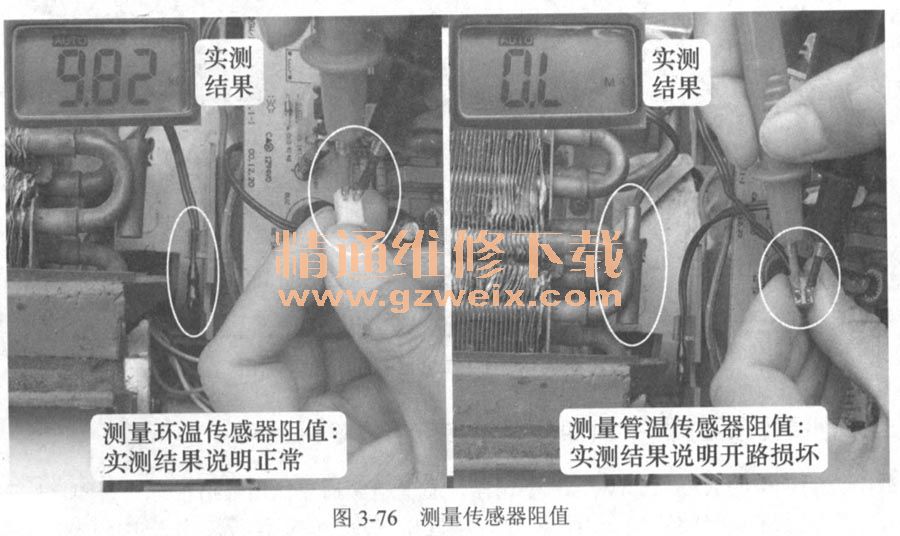

断开空调器电源，使用万用表电阻挡测量两个传感器的阻值，如图3-76所示，在房间温度约25℃时阻值接近10kΩ，且两个传感器阻值应基本相同，实测环温传感器阻值9.8kΩ为正常，管温传感器阻值为无穷大，说明其开路损坏。
说明：本例空调器传感器使用型号为25 ℃/1OkΩ。

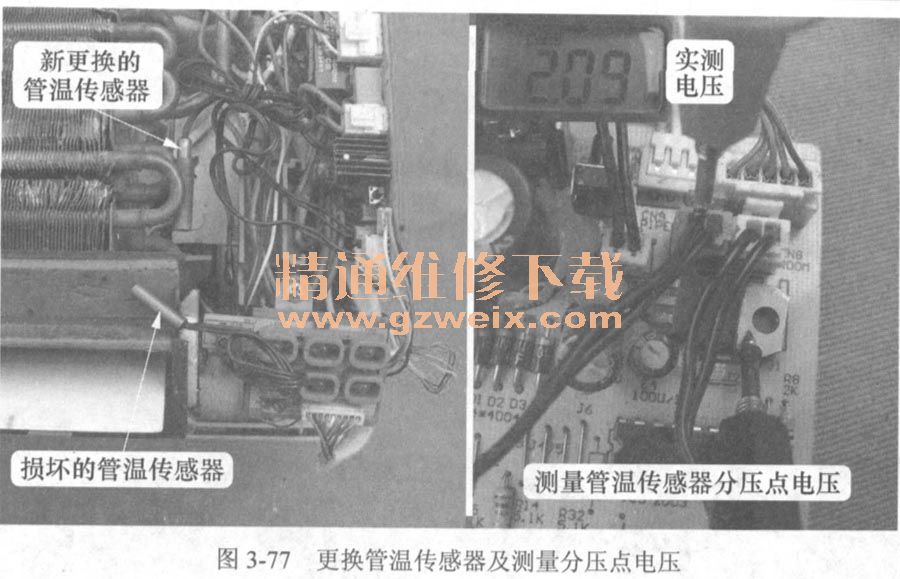

维修措施：更换管温传感器，如图3-77所示，更换后测量管温传感器插座分压点电压为直流2.1V，遥控开机空调器制冷正常，故障排除。
应急措施：如果暂时没有相同型号（本例为25℃/10kΩ）的传感器更换，而用户又着急使用空调器，可以使用以下两个方法。
（1）使用电阻
制冷模式下蒸发器的正常温度为10℃左右，25℃/ 10kΩ的传感器10℃时对应阻值20kΩ，因此使用阻值为20kΩ的电阻，直接焊在管温传感器的两个焊点上（需取下损坏的管温传感器），开机后空调器即能工作在制冷状态，待有相同型号的配件再更换。
说明：制热时蒸发器正常温度约为60℃，3种传感器的温度及阻值对应关系参见表3-1，代换后没有防冷风功能，制热开机后室内风机直接运行。
（2）将两个25℃/5kΩ的传感器串联

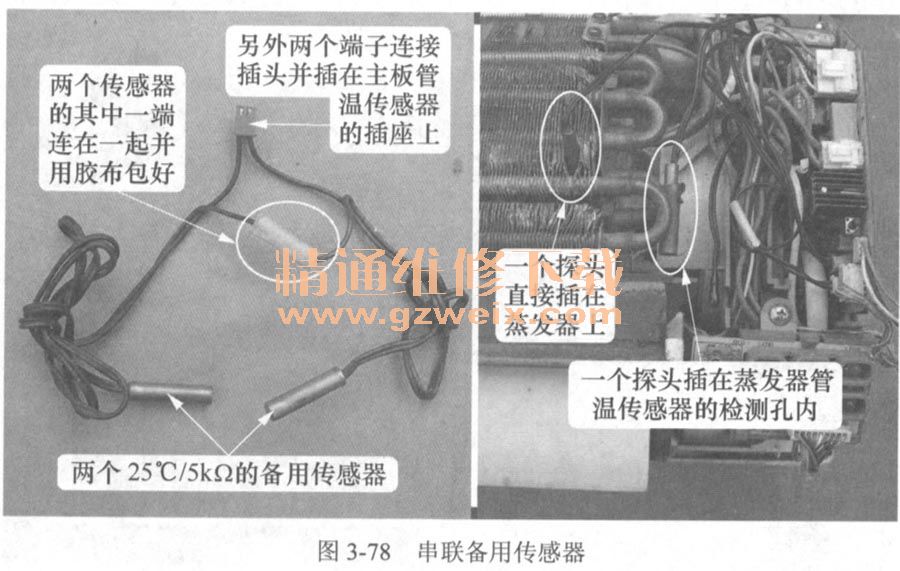

如果有两个25℃/5kΩ的备用传感器，可以将两个传感器串联使用，如图3-78所示。两个传感器的其中两个端子连在一起并用胶布包好防止漏电，另外两个端子连接插头插在主板管温传感器的插座上，将其中的一个探头插在蒸发器管温传感器的检测孔内，另外一个探头直接插在检测孔附近的蒸发器内，开机后空调器能正常工作在制冷或制热模式。
总结：上电不开机时显示板组件即报故障代码，应重点检查环温和管温传感器。如果不清楚故障代码的含义，也应重点检查环温和管温传感器。
六、管温传感器阻值变大损坏，室外机工作5min后停机
故障说明：海信KFR-25GW空调器，遥控器制冷模式开机。开始整机工作正常，但5min后室外机停止工作，空调器也不再制冷。电路原理图参见图3-43。
1．查看故障代码

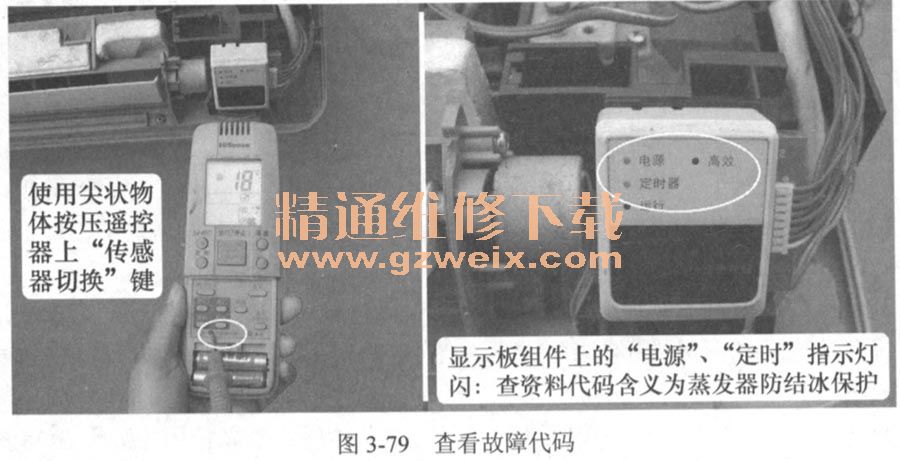

如图3-79所示，按压遥控器上的“传感器切换”键，显示板组件上的“电源”、“定时”指示灯闪，查看代码含义为制冷防结冰保护，说明CPU检测到蒸发器温度低于0℃，常见原因有制冷系统故障导致蒸发器结冰、室内风机转速慢或过滤网脏堵导致蒸发器温度过低、管温传感器分压电路出现故障导致CPU检测错误。
2．检查制冷状态

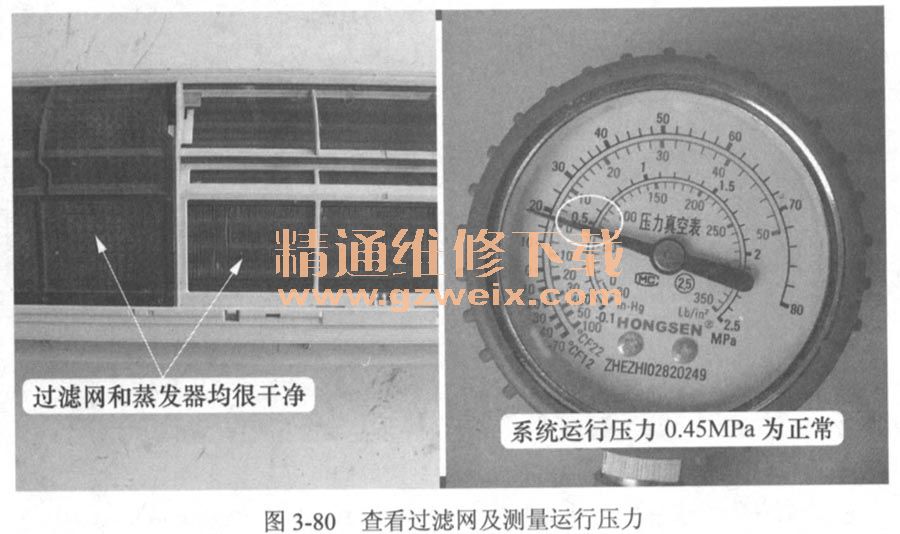

如图3-80所示，首先查看过滤网和蒸发器均干净无脏堵现象，拔下电源插头清除故障代码，再次上电开机，检查室内风机转速正常，测量系统压力为0.45MPa，蒸发器结露并没有结冰现象，说明制冷系统正常，应检查管温传感器电路。
3．测量传感器分压点

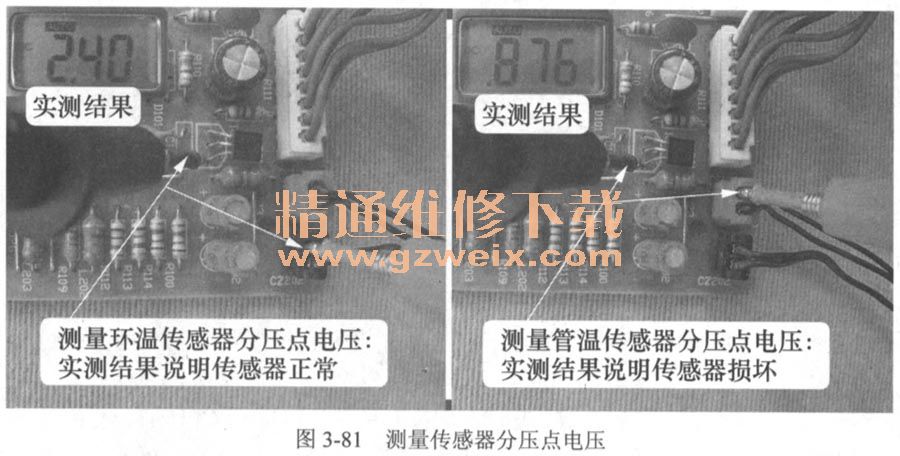

如图3-81所示，首先使用万用表直流电压挡，将黑表笔接地（本例实接复位集成块34064“地”脚），红表笔接插座分压点，测量电压（此时房间温度约25℃），两个插座的正常值均应接近2.5V，实测结果说明环温传感器正常，应重点检查管温传感器。
4．测量管温传感器阻值

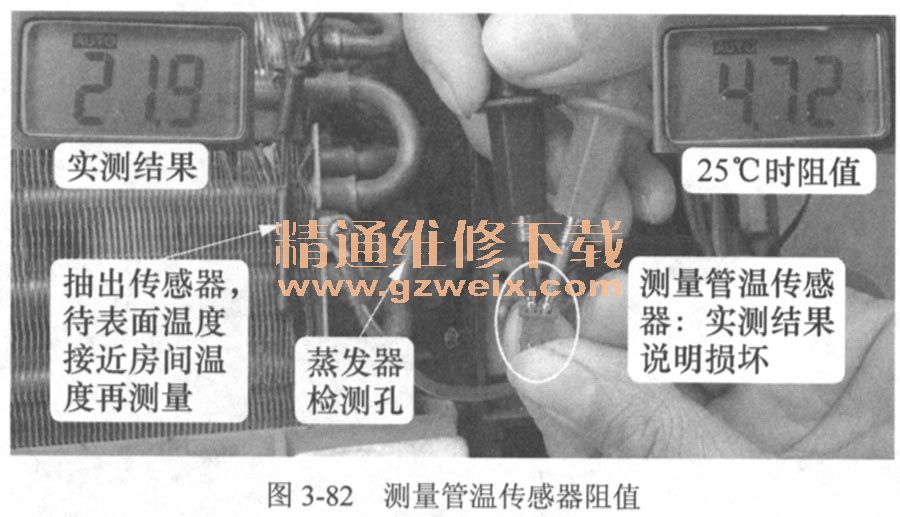

如图3-82所示，断电并将管温传感器从蒸发器检测孔抽出（防止蒸发器温度影响测量结果），并等待一定的时间使传感器表面温度接近房间温度，再使用万用表电阻挡测量插头两端，正常阻值应接近5kΩ，实测结果说明管温传感器阻值变大损坏。
说明：本例空调器传感器使用型号为25℃/5kΩ。

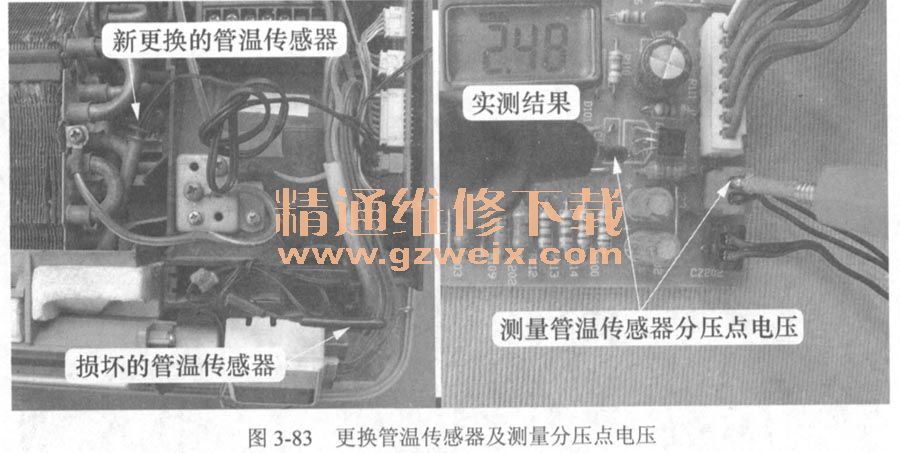

维修措施：更换管温传感器，如图3-83所示，更换后测量管温传感器插座分压点电压为直流2.5V，遥控开机后空调器一直运行不再停机，故障排除。
5．经验总结
①制冷模式下蒸发器如果表面温度过低，会导致压缩机吸气管吸入的制冷剂温度也较低，制冷效果下降较多且容易使压缩机液击而损坏，因而主板设置了蒸发器防结冰保护功能，CPU根据管温传感器的温度进行判断，如果温度过低则停机保护。本例由于管温传感器阻值变大，CPU引脚检测后判断为蒸发器温度过低，因此出现了本例故障。
②由于制冷剂泄漏时制冷效果明显下降，压缩机吸气管吸入的制冷剂温度过高，容易引起压缩机过热损坏，因此部分品牌的空调器主板设计室外机异常保护（也称漏氟保护、制冷系统异常保护、制冷剂不足保护等）功能，如果开机一段时间后CPU通过管温传感器检测到蒸发器温度不下降或下降幅度较小，主板控制室外机停机保护。制冷模式下若管温传感器阻值变小（相当于温度升高），也会造成空调器运行一段时间室外机停机的故障。
七、管温传感器阻值变小损坏，制热开机无防冷风功能
故障说明：科龙KFR-26GW/N2F空调器，遥控器“制热”模式开机后室内风机立即运行，运行一段时间后室外机冷凝器结了厚厚的一层霜，但空调器始终不化霜。
1．开机后室内风机立即运行

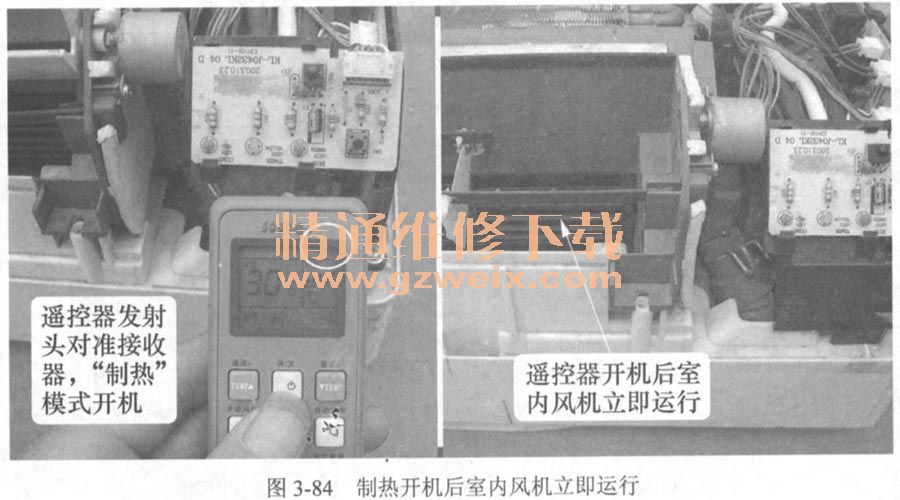

如图3-84所示，使用遥控器“制热”模式开机，室内风机立即运行，3min后压缩机和室外风机也开始运行，空调器工作在制热状态。防冷风功能由CPU检测管温传感器的温度进行控制，因而应重点检查管温传感器分压点电压。
2．测量传感器分压点电压

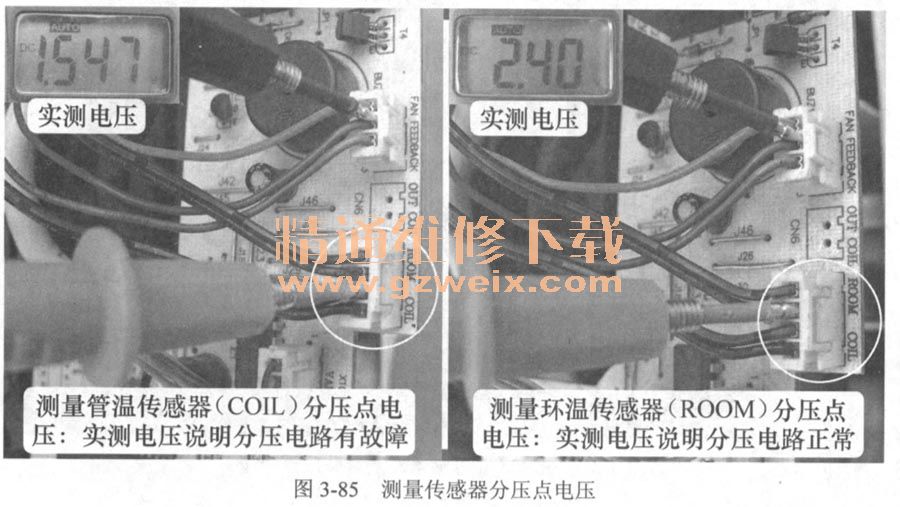

如图3-85所示，使用万用表直流电压挡，黑表笔接地（实接室内风机霍尔反馈插座的中间引脚地），红表笔测量传感器分压点电压，房间温度约25℃时正常值接近2.5V，实测管温传感器分压点电压为1.5V，而环温传感器分压点为2.4V，判断管温传感器分压电路出现故障，应重点检查管温传感器。
3．测量传感器阻值
如图3-86所示，断电并将管温传感器从蒸发器检测孔抽出（防止蒸发器温度影响测量结果），并等待一定的时间使传感器表面温度接近房间温度，再使用万用表电阻挡测量插头两端，正常阻值应接近15kΩ，实测结果说明环温传感器正常，管温传感器阻值变小损坏。
说明：本例空调器传感器使用型号为25℃/15kΩ。

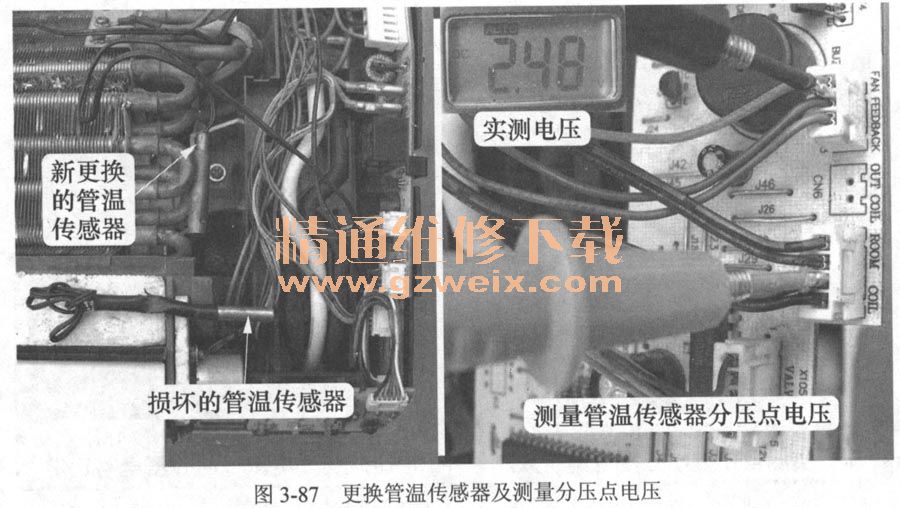

维修措施：更换管温传感器，如图3-87所示，更换后测量传感器插座中的管温传感器分压点电压为直流2.5V，遥控开机室内风机不再运行，3min延时过后压缩机、室外风机、四通阀线圈得电运行，空调器开始制热，运行一会蒸发器表面温度上升后，室内风机开始运行，故障排除。
4．经验总结
①空调器制热模式开机后，压缩机、室外风机、四通阀线圈立即得电运行，室内风机由于防冷风功能而处于待机状态，只有当CPU通过管温传感器检测到蒸发器温度高于一定值后才控制室内风机运行，作用是防止刚开机时蒸发器温度不高，吹出的冷风令人不舒服，防冷风功能在制热控制程序中必不可少。
②本例管温传感器阻值变小损坏（相当于温度升高），开机后CPU检测到的蒸发器温度已高于一定值，因而控制室内风机立即运行。
③本机只设有室内环温和室内管温两个传感器，未设室外管温传感器，空调器运行一段时间（约45min）后，如CPU检测到管温传感器的温度逐渐降低，则判断冷凝器结霜，进入除霜程序。本例管温传感器阻值变刁赖坏，导致CPU检测蒸发器温度一直很高，因而空调器一直运行，未进入除霜程序，所以室外机结了很厚的霜。
④本例管温传感器阻值变小（6.8kΩ），开机后无防冷风功能且不除霜；如阻值再低一些（如降到4kΩ左右），CPU检测后会控制停机，报“制热防过载”的故障代码；如阻值再低一些（如降到2kΩ左右），超过CPU的检测温度范围，则会控制不开机进行保护，报“管温传感器”损坏的故障代码，由此可以看出，同一个元器件损坏，因实测阻值不同可以造成各种各样的故障现象。
