2．保护原理
图4-68 （a）所示为电路原理图，图4-68 （b）所示为实物图。

空调器上电后，室内机主板产生的5V电压经连机线送到室外机主板，为室外机主板提供电源，CPU工作。首先检测电源供电相序、供电缺相、过流保护是否正常，如均正常，相应控制端输出低电平，使光耦U304导通，室外机N线经PTC电阻（2kΩ）→光耦次级→压缩机排气管温度开关→高压压力开关，由室内外机连机线到室内机接线端子（黄色），正常时为零线，室内机主板L线经68kΩ电阻降压与保护线N端使光耦导通，次级一端接地，CPU相应检测引脚为低电平（约直流0.1V），CPU判为正常，处于待机状态。

上电以后或运行过程中，如1h内CPU相关引脚检测到4次高电平即直流5V，则会停机进行保护，并报出“E6”故障代码。

    3．显示代码原因
    不论任何原因使保护线中断，室内机主板都会报代码保护。
    ①室内外弱电信号连接线松脱，室内机主板向室外机主板供电直流5V中断，室外机主板不工作，光耦次级断开。
    ②相序错或者缺相，室外机主板CPU控制光耦次级截止。
    ③运行过程中高压压力过高，压力开关断开，室内机主板光耦次级无法导通。
    ④运行过程中压缩机排气温度过高，温度开关断开，室内机主板光耦次级无法导通。
    ⑤运行过程中电流过大，室外机主板控制室外机光耦次级截止。
    ⑥室内外机连接线因被老鼠咬断等原因断开，室内机主板光耦次级不能导通。
    ⑦室内机主板N与L供电线插反，室内机主板光耦次级无法导通。
⑧室内机或室外机主板坏，CPU工作不工常。

    4．区分故障点方法
    检修时可以根据显示代码时间的长短来区分故障点。如果为上电即显示代码，重点检查上述①、②、⑥、⑦、⑧项；如运行一段时间后显示代码，重点检查③、④、⑤项。

    因为室内机主板CPU在上电后一直在检测保护信号端子，如出现异常则立即显示代码，重点检查电控部分；如在运行过程中CPU在1h内连续检测到4次保护信号断开，则停机保护，并显示代码，重点检查系统部分，如运行压力、电流、系统是否缺氟、室外机冷凝器是否过脏、室外风机转速是否正常等。

    5．电控故障检修技巧
    如上电即显示故障代码，则为电控故障。
①何区分室内机与室外机故障：关键点是用万用表交流电压挡测量室内机L端与保护线电压，如为220V，则说明室外扫七生板与连接线基本正常，故障在室内机主板；如果电压为0V，则故障在室外机主板或连接线。
    ②如何判断室内机主板是否正常：首先排除主板供电端L、N线插反后，从室内机主板上拔掉黄色保护线，在主板保护端子上用连接线直接与室内机N线连接，如开机后故障代码消失，说明室内机主板正常；如故障仍旧存在，说明故障在室内机主板，重点检查降压电阻（68kΩ）、光耦等。
    ③如何判断室外机主板是否正常：找到室外机主板光耦输出端黄线，直接与室外机N线端子连接，看室内机故障代码是否消除，如果消除，则说明故障原因为室外机主板坏、相序错或缺相、5V电源没有供到室外机主板；如未消除，重点检查温度开关、高压压力开关、室内外机连接线。此方法是短接室外机主板的功能，可以确定相序或缺相故障，以及判断5V电源、过流保护、室外机主板是否正常。

五、相序保护电路基础知识
    1．使用相序保护电路的原因
    部分3P和5P柜机使用三相电源供电，对应压缩机有活塞式和涡旋式两种，实物外形如图4-69所示。活塞式压缩机由于体积大、能效比低、振动大、高低压阀之间容易窜气等缺点，使用量逐渐减少，多见于早期的空调器；而涡旋式压缩机由于振动小、效率高、体积小、可靠性高等优点，所以目前被大量使用。由于涡旋式压缩机不能反转运行，其运行方向要与电源相位一致，因此使用涡旋式压缩机的空调器，均设有相序保护电路，所使用的电路板通常称为相序板。

    2．作用

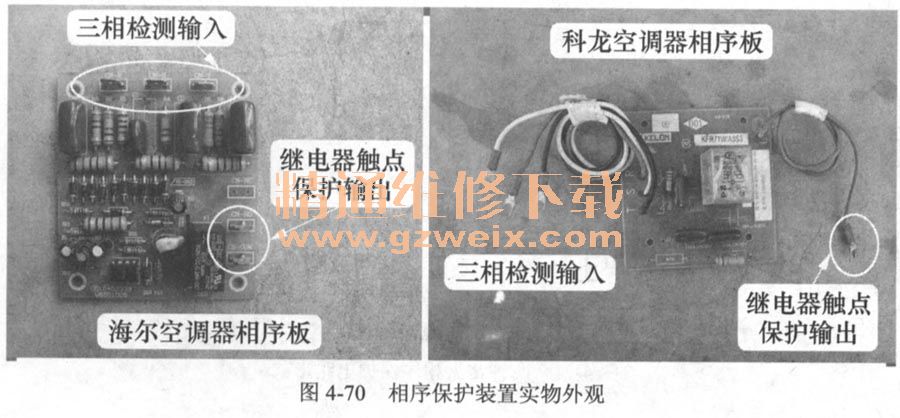

    相序板在三相电源相序与压缩机运行供电相序不一致或缺相时断开控制电路，从而对压缩机进行保护。相序板按控制方式可分为两种，如图4-70所示，即使用继电器触点和使用微处理器（CPU）控制光耦，输出端子一般串接在交流接触器的线圈供电回路或保护回路中，当遇到相序不对或缺相时，继电器触点断开（或光耦次级断开），交流接触器的线圈供电随之被断开，从而保护压缩机。

    3．工作原理
    （1）继电器方式
    电路原理图见图4-71 （a），电潞由3个电阻、3个电容、1个继电器组成。当三相供电相序与压缩机工作相序一致时，继电器线圈两端电压为交流220V，线圈中有电流通过，产生吸力使触点接通；当三相供电相序与压缩机工作相序不一致或缺相时，继电器线圈两端电压低于交流220V较多，线圈通过的电流所产生的吸力很小，因而触点是断开的。

    （2）微处理器（CPU）方式
    电路原理图见图4-71 （b），电路由光耦、微处理器（CPU）、电阻、光耦等元器件组成。三相供电U、V、W经光耦检测后分别输送到CPU的3个检测引脚，由CPU进行分析判断，当检测三相供电相序与内置程序相同（即符合压缩机运行条件）时，控制光耦次级导通，相当于继电器触点闭合；当检测三相供电相序与内置程序不同时，控制光耦次级截止，相当于继电器触点断开。

    4．判断相序保护与排除方法
    制冷模式下开机如出现室内、室外风机运行而压缩机不运行故障（注：三相供电电压正常），对于使用涡旋式压缩机的空调器，很有可能为相序保护。判断方法是在三通阀检修口接上压力表，按压交流接触器上的按钮强制启动压缩机，正常时平衡压力会迅速下降至正常的运行压力，压缩机排气管较热、吸气管较凉，运行声音也很正常；如果表现为压力表指针一直抖动，压缩机排气管不热、吸气管不凉，运行声音很响，则可判断为相序保护所致。
    排除方法是在室外机三相供电端子处任意对调两根相线的位置即可排除故障，此种故障常见于新装空调器、移机过程中安装空调器、用户装修时调整供电相线等。

    5．各品牌空调器出现相序保护时的故障现象
    三相供电相序与压缩机运行相序不同时，电控系统会报出相应的故障代码或出现压缩机不运行的故障，根据空调器设计不同所出现的故障现象也不相同，以下是几种常见的空调器品牌相序保护电路串接形式。
    ①海信、海尔：相序保护电路大多串接在压缩机交流接触器线圈供电回路中，所以相序错误时室外风机运行，压缩机不运行，空调器不制冷，室内机不报故障代码。
    ②美的：相序保护电路串接在室外机保护回路中，所以相序错误时室外风机与压缩机均不运行，室内机报故障代码为“室外机保护”。
    ③科龙：早期的柜机相序保护电路串接在室内机供电回路中，所以相序错误时室内机主板无供电，上电后室内机无反应。
    ④格力：相序保护电路串接在压缩机交流接触器线圈供电回路中，所以相序错误时压缩机不运行，空调器不制冷。
    由此可见，同为相序保护，由于空调器厂家的设计不同，表现的故障现象差别很大，实际检修时要根据空调器设计原理，查找故障根源。

    6．相序板的代换
    在使用过程中，如果相序板出现故障，需要更换而无原厂配件时，可以使用通用相序保护装置来代换，同样可以起到保护涡旋压缩机的作用。图4-72所示为实物外观及接线图。

    代换方法如下。
    ①观察室外机的电路板，如果只具有相序保护功能，则可以拆下；如果带有其他单元电路（如电流检测），则应当保留原电路板，将对应相序电路的引线拆下。
    ②将拆下的A， B， C三相引线按顺序接入①、②、③号线，将常开触点⑤和⑥接上引线，串接在交流接触器线圈的供电回路中。
    ③上电试机，如果交流接触器能吸合使压缩机运行，则可说明三相供电相序与通用板相序保护装置检测相同；如果开机后交流接触器不能吸合，断电对调保护装置上的①、②引线位置即可。注意，不能对调室外机接线端子相线位置，因为此时只是原机相序板损坏，三相供电相序符合压缩机运行要求。
