看图学习维修空调器电路板(上)
来源:本站整理  作者:佚名  2013-08-02 03:06:08

第2节传感器电路故障
    传感器电路引发的故障现象通常为空调器不运行或室外机不运行,在维修中也占到一定比例,本节对此类故障的维修方法进行介绍。由于空调器各个品牌的传感器电路原理图基本相同,因此本节只以图3-43为例说明。

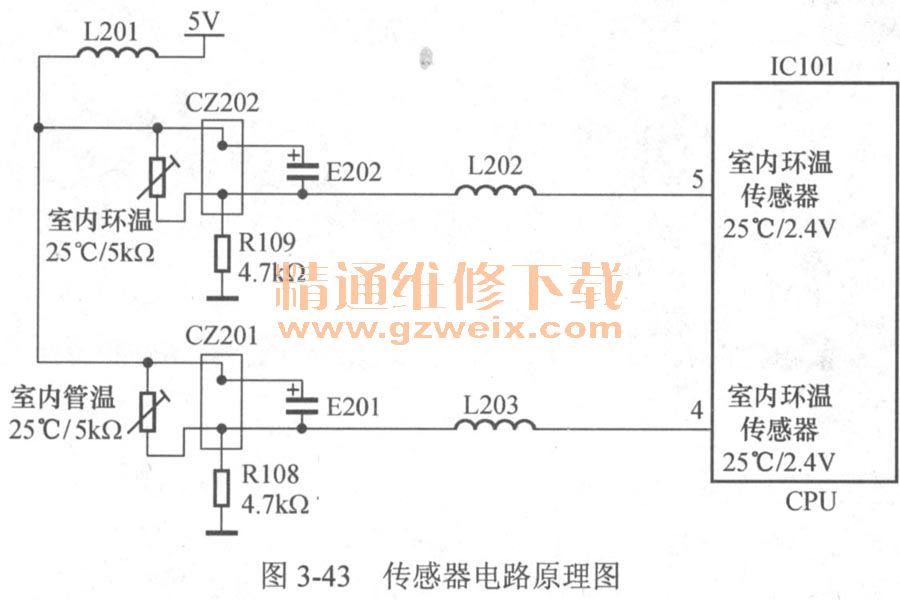

传感器电路原理图

    一、传感器供电电感开路,室外机不工作
    故障说明:海信KFR-25GW空调器,遥控开机后室内风机运行,但压缩机和室外风机均不运行。图3-43所示为传感器电路原理图。

    1.查看遥控器设置和测量接线端子上电压

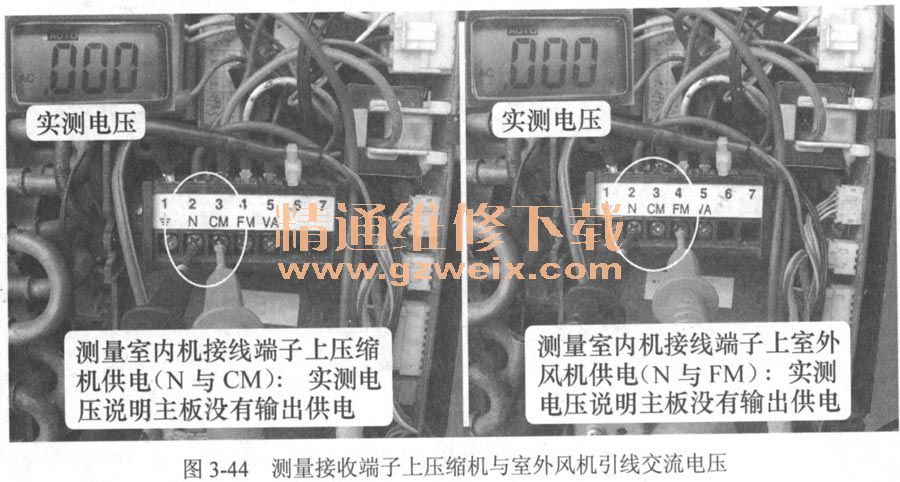

    查看遥控器模式为“制冷”,此时房间温度远高于设定温度(16℃),说明遥控器设定正确;使用万用表交流电压挡在室外机接线端子处测量压缩机与室外风机的供电电压为交流0V,在室内机接线端子上测量电压仍然为交流0V,如图3-44所示,说明室内机主板未向室外机输出供电。
测量接收端子上压缩机与室外风机引线交流电压

    2.查看故障代码

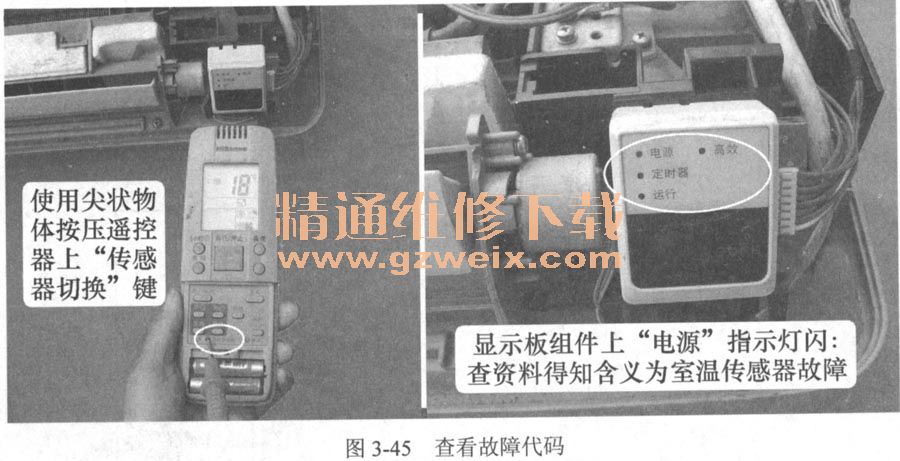

    由于本机CPU检测到故障后,不会直接驱动指示灯显示,而是记忆代码,由维修人员按压遥控器上的“传感器切换”键才能显示。本例使用尖状物体按压“传感器切换”键两次后,如图3-45所示,显示板组件上的“电源”灯闪烁,查看资料得知含义为室温传感器故障:
查看故障代码

    3.测量环温传感器插座电压
    环温传感器插座有两个引针,一个为公共端(本机接直流5V电压),另一个为分压点,经电阻接CPU相关引脚。首先使用万用表直流电压挡,黑表笔接地(本例实接复位集成块34064地脚),红表笔接公共端,测量电压,如图3-46所示,正常电压为直流5V,实测电压为0V;红表笔接分压点测量电压,结果也为0V,说明传感器插座无直流5V供电。
测量环温传感器插座电压

    4.测量管温传感器插座电压
如图3-47所示,管温传感器插座也为两个引针,功能同环温传感器。用万用表直流电压挡测量公共端和分压点电压也均为0V,说明传感器供电电路出现故障。
测量管温传感器插座电压

    5.测量电感阻值
    环温和管温传感器插座使用同一支路的直流5V供电,如图3-48左图中白色箭头线所示,由7805输出端经电感L201供给,现两个插座电压均为0V而直流5V电压正常,应检查电感阻值是否正常。

    断电后使用万用表电阻挡测量电感阻值,如图3-48右图所示,正常阻值接近0Ω,而实测阻值为无穷大,说明电感开路损坏。
传感器电路供电流程及测量电感阻值

维修措施:更换电感,如图3-49所示,开机后测量环温传感器插座公共端引线为直流说明供电恢复正常。使用遥控器制冷模式开机,压缩机与室外风机运行,空调器开始制故障排除。
更换电感后测量环温传感器公共端电压

    总结:本节由于电感损坏,传感器插座没有供电,CPU的环温和管温检测引脚根据电压不正常,判断为传感器损坏,并记忆故障代码,同时控制压缩机和室外风机不运行,对整机电控系统进行保护。此例故障多发生在早期生产的空调器中,目前生产的空调器传感器插座均由7805输出端直接供电,在电路设计上已取消了电感。在实际维修中,如果电感损坏而没有配件更换时,可以将电感取下,如图3-50所示,使用引线直接短路试机,可以正常使用,对主板电路没有影响。

    6.使用指示灯的显示板组件显示故障代码的方

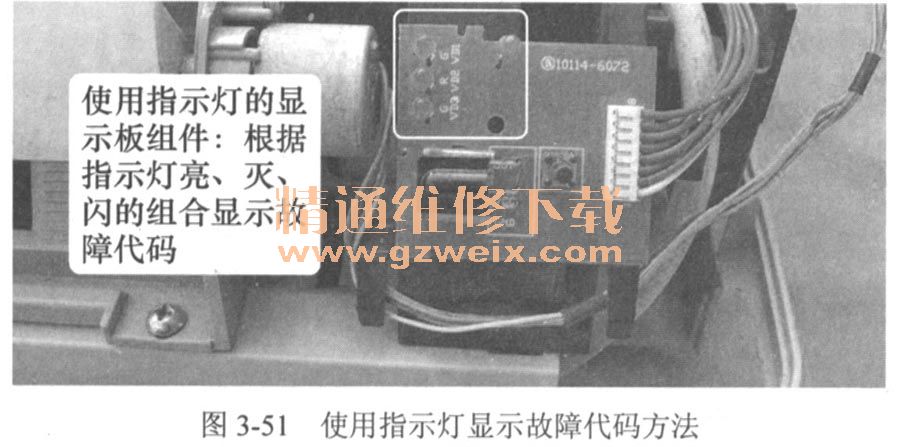

    如图3-51所示,根据指示灯亮、灭、闪的组合来显示代码。以本机为例,“高效”、“运行”、“定时”灯灭,“电源”灯闪含义为室温传感器损坏;“高效”灯灭,“运行”、“定时,’.“电源”灯闪含义为压缩机电流过大。
使用指示灯显示故障代码方法

二、室内温度显示“-9℃,环温传感器开路
    故障说明:华宝KFR-50LW/K2D 1柜式空调器,上电后显示屏室内温度显示“-9”℃,开机后室内风机运行,压缩机和室外风机均不运行。

    1.查看显示屏
    如图3-52所示,室内温度显示“-9”℃,常见原因有环温传感器电路损坏、CPU内部处理电路有故障,应首先测量环温传感器插座电压和传感器阻值。
显示屏显示“-9”℃

    2.测量环温传感器分压点电压

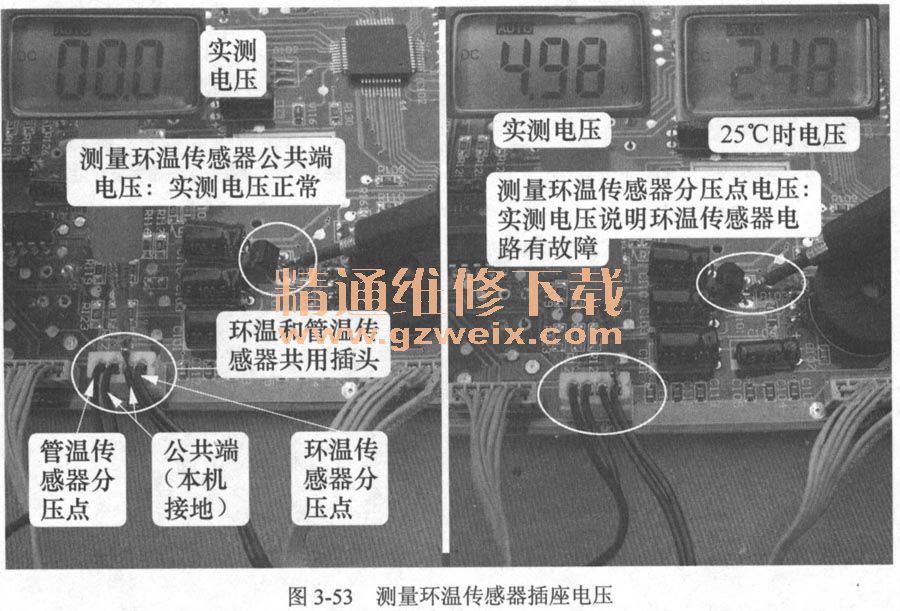

    如图3-53所示,使用万用表直流电压挡,黑表笔接地(实接78L05中间引脚地),红表笔接传感器插座,测量电压,分压点电压在室内温度25℃时约为2.5V(此电压随房间温度变化而变化),实测电压为直流5V,初步判断环温传感器电路有故障。
测量环温传感器插座电压

    3.拔下传感器插头测量环温传感器

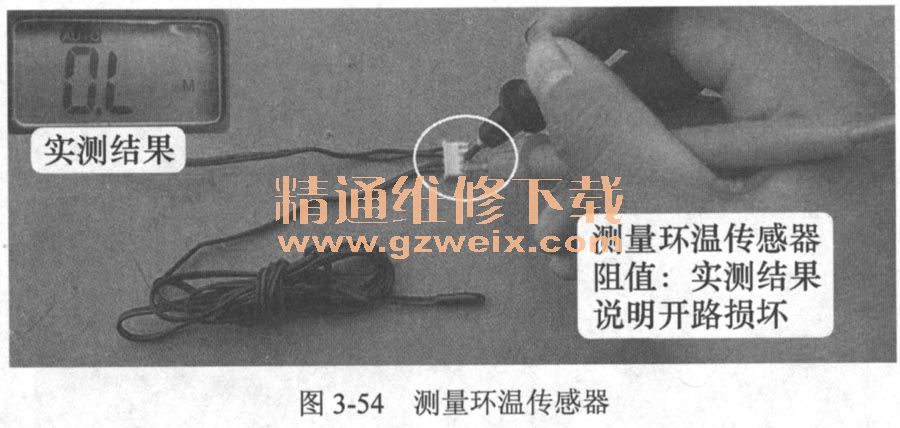

拔下传感器插头后使用万用表电阻挡测量环温传感器的两个引脚,如图3-54所示,本机正常阻值在25℃时约为15kΩ(阻值随温度变化而变化),实测结果为无穷大,确定传感器开路损坏。
测量环温传感器

    说明:本例空调器传感器使用型号为25 ℃/15kΩ。
维修措施:更换环温传感器,如图3-55所示,更换后上电,显示屏显示的室内温度数值与实际温度相等,开机后空调器制冷正常。
更换环温传感器后显示屏显示正常

    应急措施:如果暂时没有环温传感器配件更换,而用户又着急使用空调器,可将损坏的环温传感器取下,如图3-56所示,使用一个15kΩ的电阻焊上引线,并焊接在原环温传感器的焊点上。这时主板CPU检测的温度约为25℃,调节设定温度即可让空调器制冷或制热运行。要注意告诉用户空调器暂时没有温度自动控制功能,如果房间温度到了之后应拔下电源,否则空调器一直运行。
使用电阻代替环温传感器

4.使用显示屏的显示板组件显示故障代码的方法
如图3-57所示,显示屏上直接显示故障代码(通常为EX或数字)。以本机为例,E1代码的含义为制冷模式下蒸发器过冷故障,E2代码的含义为制热模式下蒸发器过热故障。
使用显示屏显示故障代码方法

三、管温传感器损坏,室外机不工作
    故障说明:海信KFR-25GW空调器,遥控开机后室内风机运行,但压缩机和室外风机均不运行,显示板组件上的“运行”指示灯也不亮。在室内机接线端子上测量压缩机与室外风机供电电压为交流0V,说明室内机主板未输出供电。根据开机后“运行”指示灯不亮,说明输入部分电路出现故障,CPU检测后未向继电器电路输出控制电压,因此应首先检查传感器电路。电路原理图参见图3-43。

    1.测量环温和管温传感器插座分压点电压
    如图3-58所示,首先使用万用表直流电压挡,将黑表笔接地(本例实接复位集成块34064地脚),红表笔接插座分压点,测量电压(此时房间温度约25℃),两个插座的电压值均应接近2.5V,实测结果说明环温传感器正常,应重点检查管温传感器。
测量环温和管温传感器插座分压点电压

    2.测量管温传感器阻值
断电并将管温传感器从蒸发器检测孔抽出(防止蒸发器温度影响测量结果),等待一定
的时间,使传感器表面温度接近房间温度,再使用万用表电阻挡测量插头两端,如图3-59所示,正常阻值应接近5kΩ,实测结果说明管温传感器阻值变小,损坏。
说明:本例空调器传感器使用型号为25℃/5kΩ。
测量管温传感器阻值

    维修措施:更换管温传感器,如图3-60所示,更换后上电测量管温传感器分压点电压为直流2.5V,和环温传感器相同,遥控开机后,显示板组件上的“电源”、“运行”指示灯亮,室外风机和压缩机运行,空调器制冷正常。
更换管温传感器后测量分压点电压

    应急措施:在夏季维修时,如果暂时没有配件更换,而用户又十分着急使用,可以将环温与管温传感器插头互换,如图3-61所示,并将环温传感器探头插在蒸发器内部,管温传感器探头放在检测温度的支架上。开机后空调器能应急制冷,但没有温度自动控制功能(即空调器不停机一直运行),应告知用户待房间温度下降到一定值,再拔下空调器电源插头。
调换环温与管温传感器

    3.经验总结
在维修传感器电路故障过程中的常见经验总结如下。

    ①管温传感器常见有塑封(多见于海信空调器)和铜头(在很多品牌的空调器中使用)两种封装形式,如图3-62所示,两种形式功能相同。
塑封与铜头管温传感器

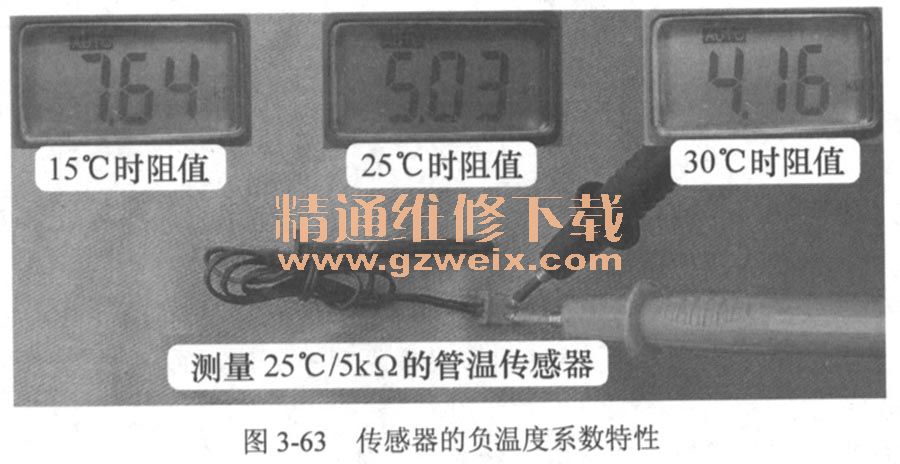

    ②测量方法:传感器为负温度系数的热敏电阻,以25℃时的阻值为标准分为3种型号,即25℃/5kΩ、25℃/10kΩ、25℃/15kΩ,无论那一种型号的传感器,阻值都会随温度升高而下降,温度下降时阻值升高。图3-63所示为以25℃/5kΩ为例测量传感器阻值。表3-1为3种传感器几个温度下的阻值对照表。
传感器的负温度系数特性
3种传感器几个温度下的阻值对照表(kΩ)

    ③普通电阻损坏时一般为阻值变大,而传感器损坏时有些为阻值变大、有些为阻值变小,不是一成不变的,如图3-64所示。
损坏的传感器阻值

    ④管温传感器的作用有检测制冷模式防结冰、制热防过载、化霜检测等许多功能,且
工作的温度时高时低,因而在实际维修中,管温传感器的损坏比例较大,而环温传感器一般不会损坏,如图3-65所示。
传感器损坏比例

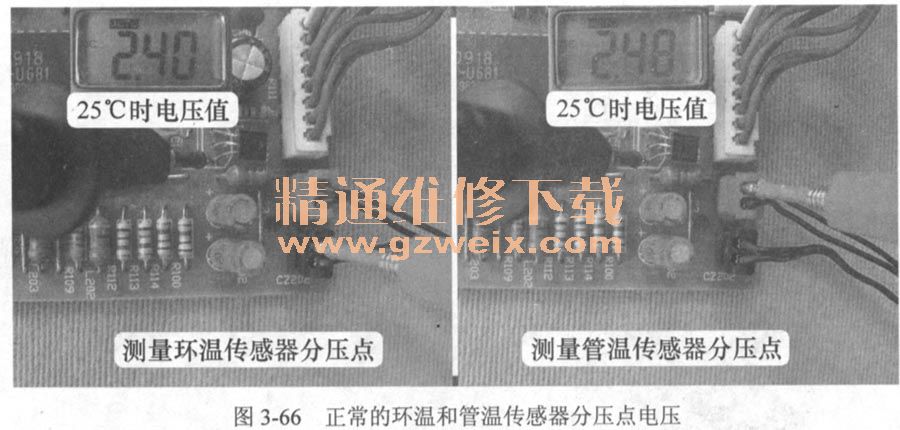

⑤由于同一空调器上的环温和管温传感器使用型号一般相同(少数机型除外),相同温度下测量分压点的电压值通常接近(本例测量时房间温度约25℃),如图3-66所示,因而在测量传感器时可以参考使用(如检测环温传感器,可以测量管温传感器阻值和分压点电压,结果应接近)。
正常的环温和管温传感器分压点电压

    ⑥阻值变值损坏时可以轻轻敲击探头,如图3-67所示,有些传感器能暂时恢复正常且可以应急使用,但最终还是要更换。
传感器轻微故障修复方法

四、分压电阻开路,上电报管温传感器故障
    故障说明:海信KFR-23GW/56空调器,开机后室内风机运行正常,但室外机不工作,检查原因为室内机主板未输出供电所致。按压“应急”开关按键超过5s,主板蜂鸣器响2声,松开后显示板组件上的“定时”指示灯闪,查看故障代码含义为管温传感器故障。

    1.测量管温传感器
    首先使用万用表电阻挡测量管温传感器阻值,如图3-68所示,房间温度约25℃,实测结果接近5kΩ,并且与环温传感器阻值接近,可以判断管温传感器正常。
说明:本例空调器传感器使用型未为25℃/5kΩ。
测量传感器阻值

    2.测量分压点电压

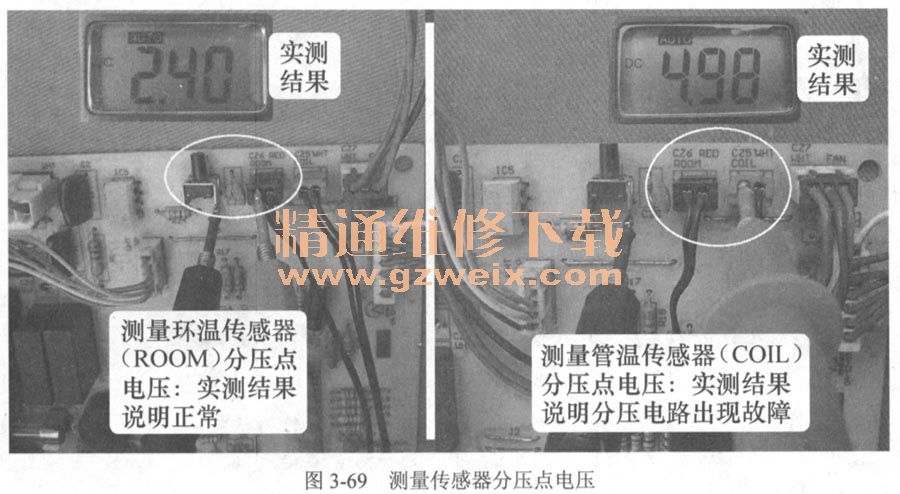

    空调器通上电源后使用万用表直流电压挡,黑表笔接地(本例实接按键开关铁壳),红表笔接分压点,测量电压,如图3-69所示,正常电压应接近2.5V。实测环温传感器分压点为2.4V,管温传感器分压点电压为5V,初步判断管温传感器分压电路出现故障。
测量传感器分压点电压

    3.测量分压电阻

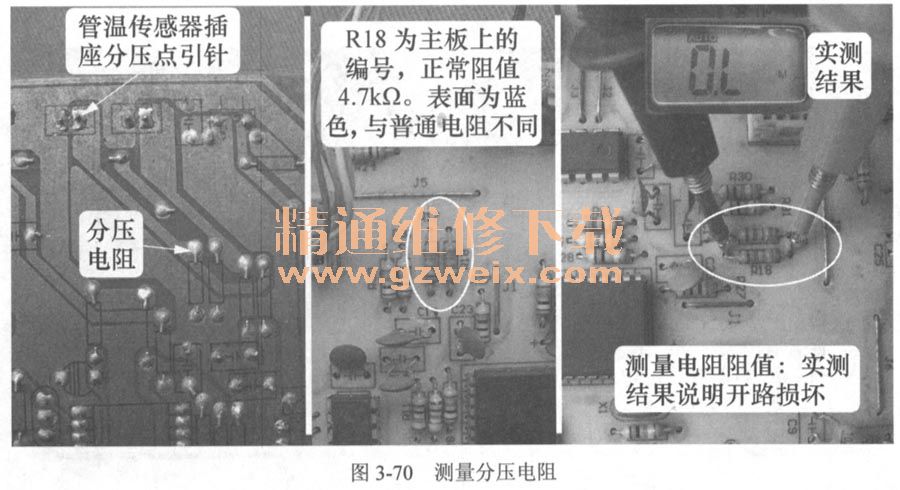

    如图3-70所示,在主板背面沿着管温传感器插座分压点引针铜箔走线找到分压电阻位置,在正面确定电阻在主板上的编号为R18,使用万用表电阻挡测量阻值,结果为无穷大,判断损坏。
    说明:传感器分压电阻通常使用精密电阻,表面为蓝色,与普通电阻表面颜色不同且只有两个(本处指主板只设环温和管温两个传感器)。
测量分压电阻

    维修措施:更换管温传感器分压电阻,如图3-71所示,更换后测量管温传感器分压点电压为直流2.5V,遥控开机后空调器正常,故障排除。
更换分压电阻及测量管温传感器分压点电压

    总结:CPU检测引脚电压低于0.5V或高于4.5V时判断传感器损坏。本例由于分压电阻开路,CPU检测引脚电压为直流5V,导致CPU判断为管温传感器损坏,从而控制室外机不运行进行保护。

    4.常见3种传感器型号判断方法
    传感器常用型号有3种,在测量前要知道传感器的型号,这样测量时才能根据结果判断是否损坏,如损坏后在更换时要使用相同型号的传感器,否则会出现意想不到的故障。大多数空调器的传感器25℃时阻值与分压电阻阻值相同或接近,因此可以根据分压电阻的阻值来判断传感器的型号。

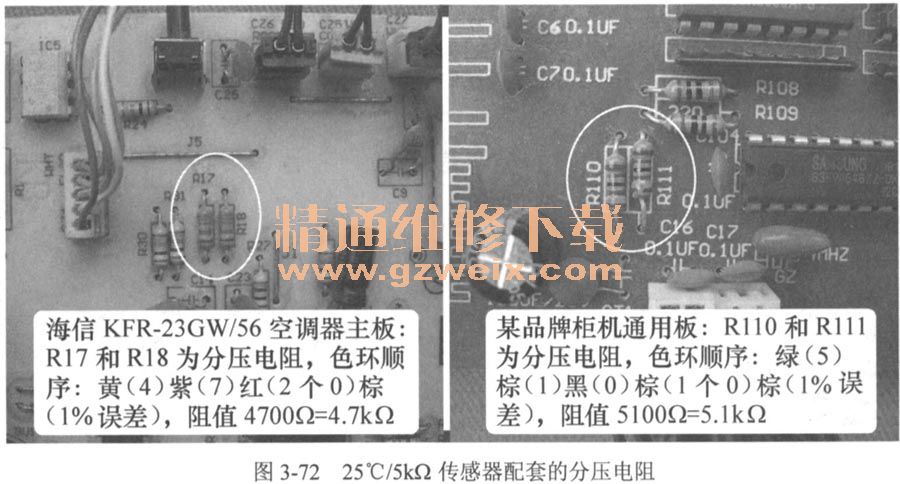

    ①25℃ /5kΩ传感器:如图3-72所示,在大多数空调器中使用的分压电阻为4.7kΩ或5.1kΩ,代表品牌有海信等。
25℃/5kΩ传感器配套的分压电阻

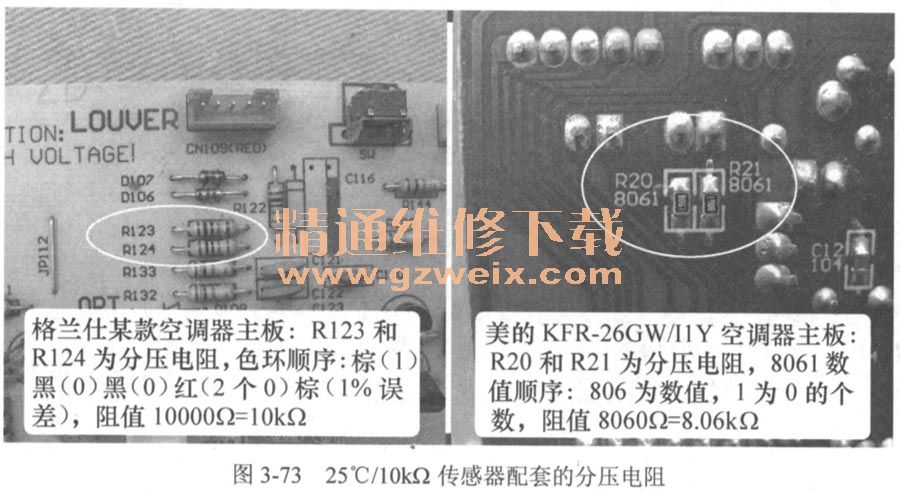

②25℃/10kΩ传感器:如图3-73所示,分压电阻通常为10kΩ或8.06kΩ,代表品牌有美的、格兰仕。
 25℃/10kΩ传感器配套的分压电阻

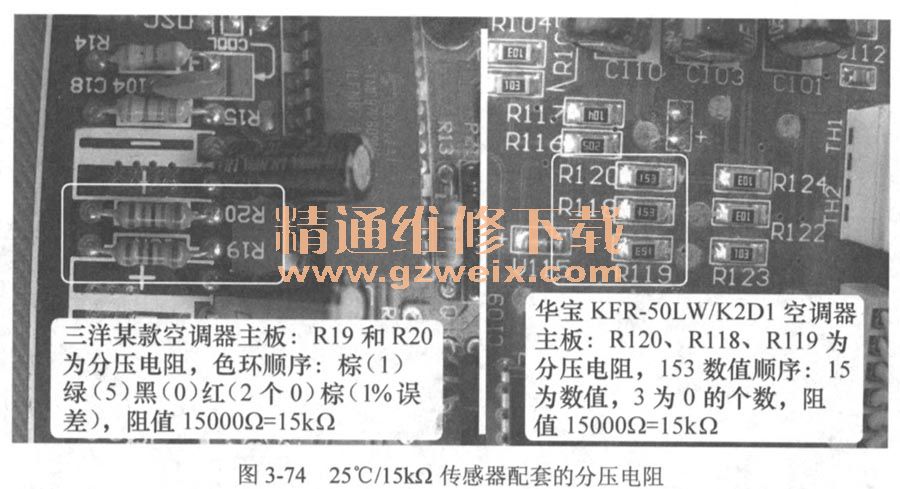

    ③25℃/15kΩ传感器:如图3-74所示,分压电阻通常为15kΩ或20kΩ,代表品牌有科龙、海尔、三洋。
25℃/15kΩ传感器配套的分压电阻
