1．使用0038接收器的显示板组件用1838代换

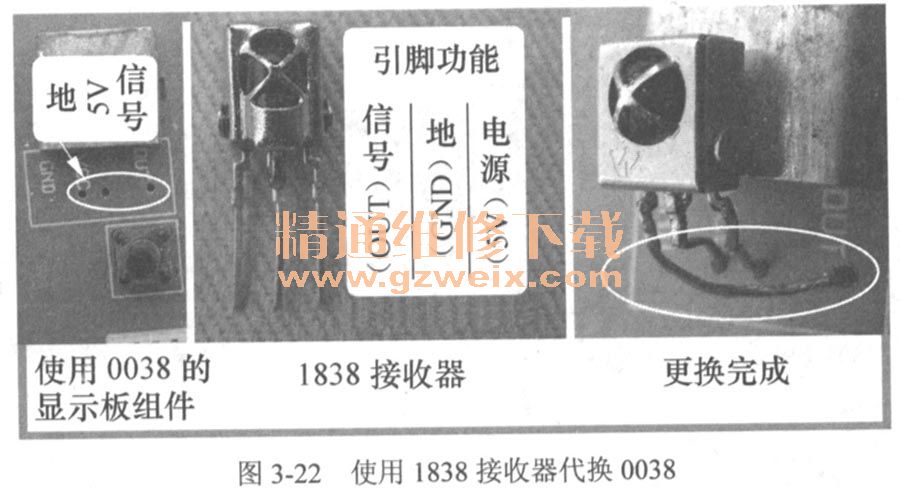

将引脚册弯，按功能焊入显示板组件，如图3-22所示。
2．使用1838接收器的显示板组件用0038代换

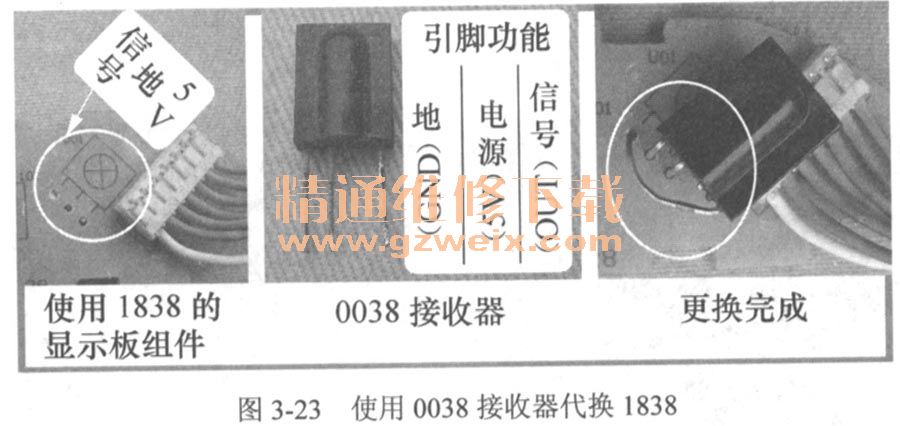

将引脚册弯，按功能焊入显示板组件，如图3-23所示。
3．显示板组件上接收器引脚功能判断方法
在代换接收器时，应首先了解显示板组件上接收器引脚的功能，常用有3种方法。
（1）根据显示板组件上的英文符号判断

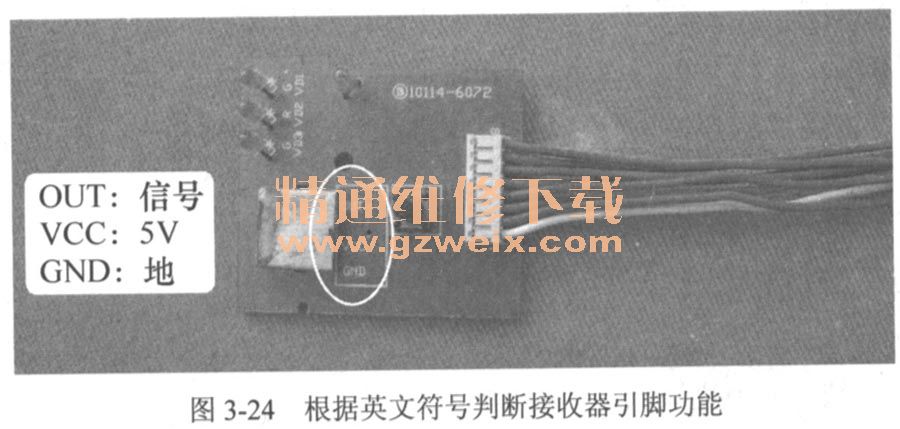

如图3-24所示，有些显示板组件生接收器引脚标注有相应的英文符号，表示引脚功能：VCC为“电源”（5V）， OUT为“信号”，GND为“地”。
（2）根据显示板组件上电解电容连接引脚的功能判断

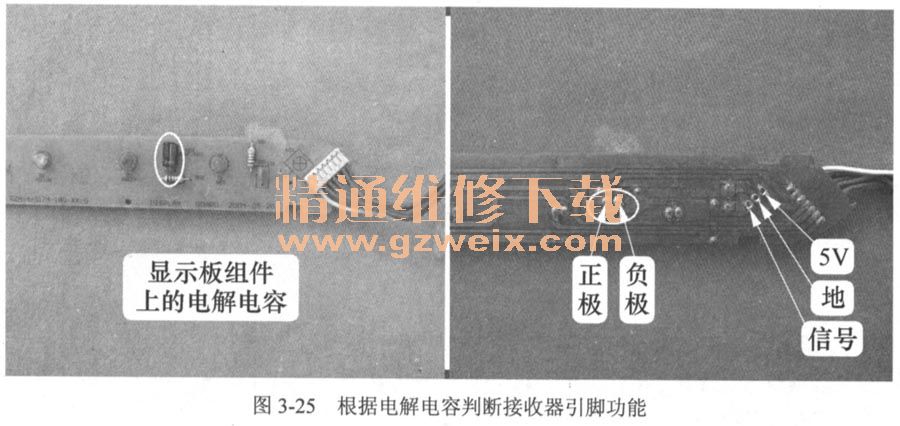

如图3-25所示，有些显示板组件上设有电解电容作为滤波使用，电解电容正极连接接收器“电源”引脚，负极连接“地”引脚，最后一个为“信号”引脚。
（3）使用万用表电阻挡测量判断

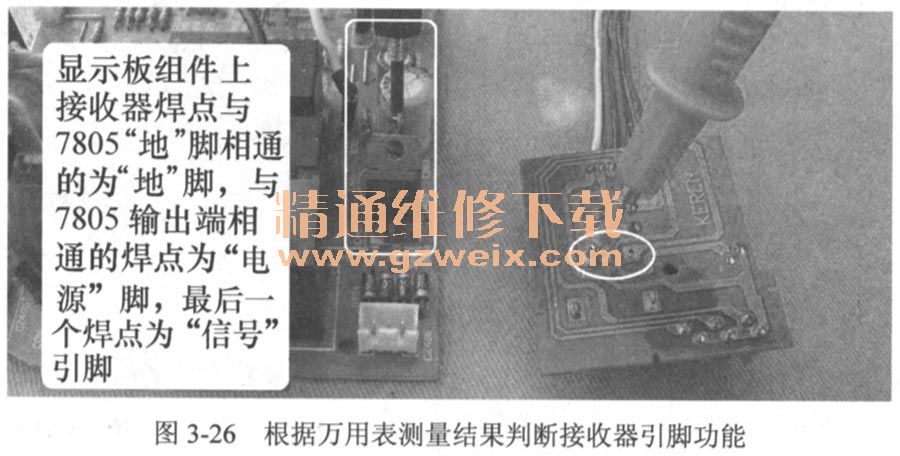

有些显示板组件既没有英文符号标识，也没有电解电容，应使用万用表电阻挡测量。如图3-26所示，一支表笔接7805的“地”引脚，另一支表笔接接收器的3个焊点，阻值为0Ω的焊点为“地”引脚；再将一支表笔接7805的③脚输出端（5V），另一支表笔分别接剩下的2个焊点，阻值为0Ω（或为100Ω）的焊点为“电源”引脚；最后一个焊点为“信号”引脚。
六、按键开关损坏，使用按键不能开机

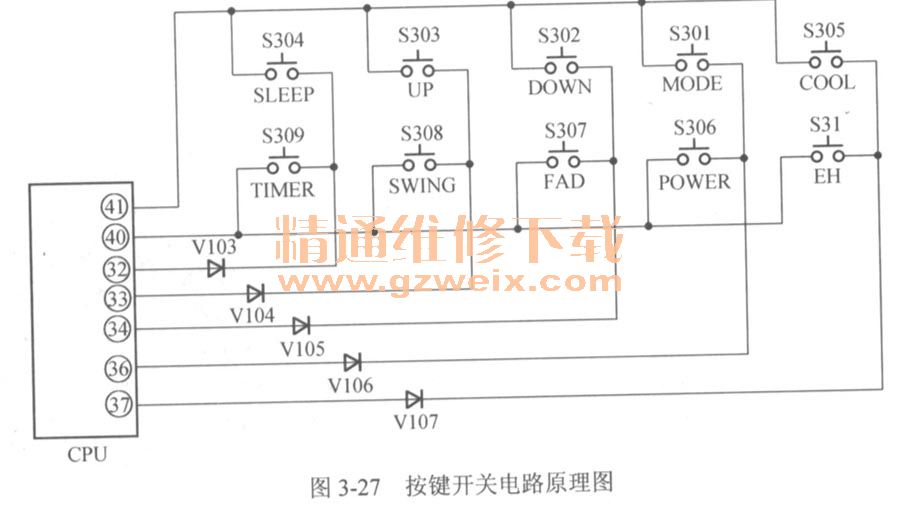

故障说明：华宝KFR-50LW/K2D 1柜式空调器，上电后显示屏显示正常，按压显示板“开关”按键不能开机。按键开关电路原理图如图3-27所示。
1．使用遥控器开机工作正常

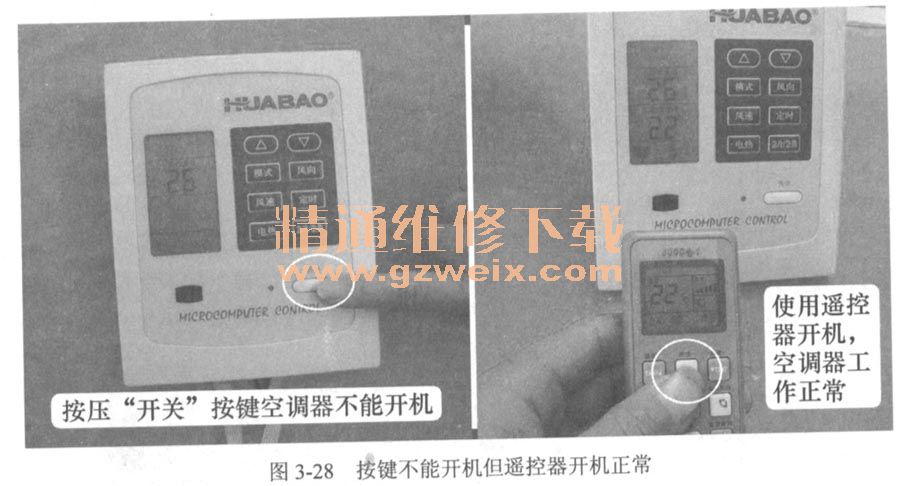

按压显示板上“开关”按键不能并机，如图3-28所示，使用遥控器开机空调器工作正常，说明主板CPU控制电路工作正常，应检查按键阻值。
2．测量按键开关阻值

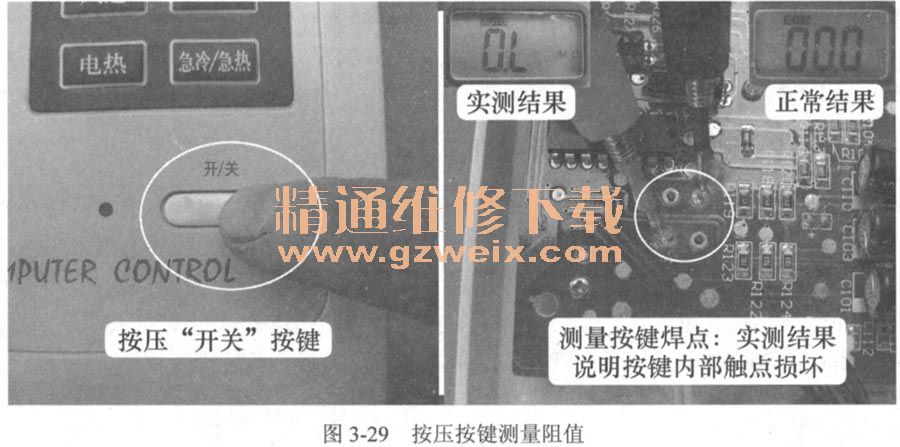

断电后按压“开关”按键，同时使用万用表电阻挡测量两个焊点（主板代号S306），如
图3-29所示，正常阻值为0Ω，而实测结果为无穷大，说明按键开关内部触点接触不良。
3．使用引线短接焊点

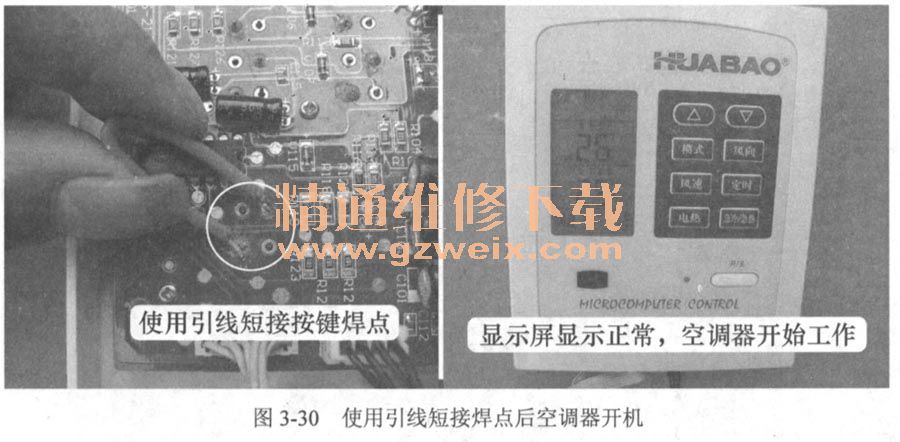

为判断显示板上其他元器件是否正常，上电后使用引线短接开关按键焊点，如图3-30所示，听到蜂鸣器响一声，显示屏显示正常，空调器已按自动模式开始工作，说明显示板正常，确定只是按键损坏。
说明：短接时只要接触一下即可，如果接触不好则会导致重复开关机。
维修措施：更换按键开关，如图3-31所示，更换后按压显示屏上的“开关”按键，蜂鸣器响一声，空调器按自动模式开始运行，故障排除。
总结：本例由于按健损坏不能开关空调器，在实际维修中占到一定的比例，多见于早期生产的空调器。按健开关损坏常见的故障还有由于漏电引起的自动开关机故障、由于内部触点生锈（内阻增大）引起的按压不灵敏故障。
七、应急开关漏电。不定时开关机
故障说明：美的KFR-23GW/DY X （E5）空调器，上电一段时间后不定时自动开关机。

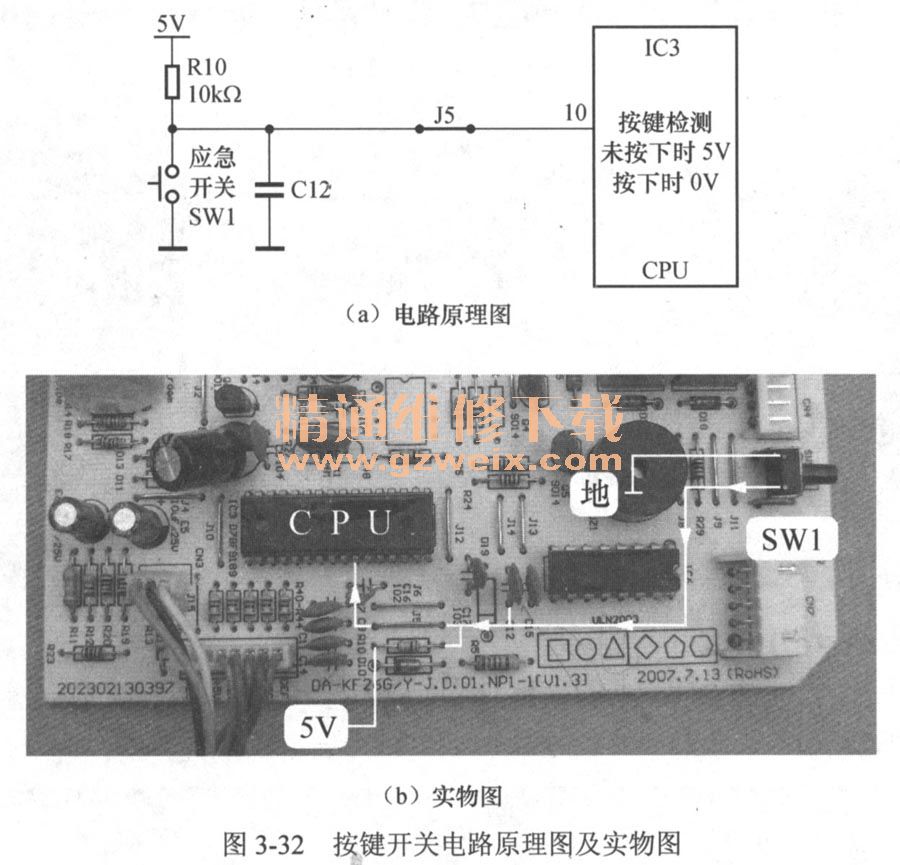

图3-32 （a）所示为电路原理图，图3-32 （b）所示为实物图，CPU的⑩脚为应急开关按键检测引脚。按键未按下时由5V电压通过电阻R10为⑩脚供电，电压为高电平5V；当由于遥控器找不到或不在身边需要开关空调器时，按下“应急”开关按键SW1，⑩脚经短路环J5及SW1接地，电压为低电平0V，CPU根据低电平的次数进入各种控制程序。
1．故障现象

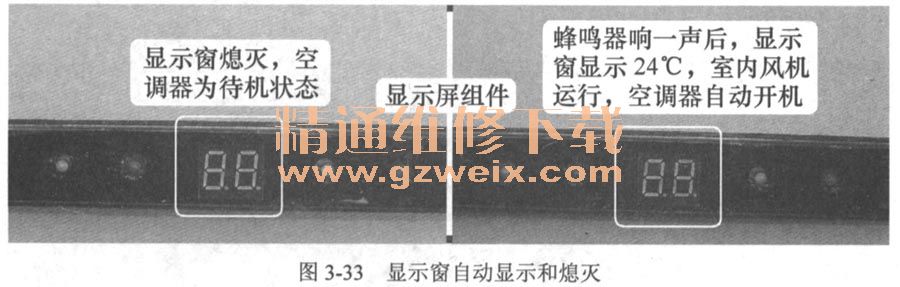

将空调器通上电源，一段时间以后，在不使用遥控器的情况下，蜂鸣器响一声，空调器自动启动，显示屏组件上显示设定温度为24℃，室内风机运行；约30s后蜂鸣器响一声，显示屏组件显示窗熄灭（见图3-33），空调器自动关机，室内风机处于“干燥”功能继续运行，但30s后，蜂鸣器再次响一声，显示窗显示为24 ℃，空调器又处于开机状态。如果不拔下空调器的电源插头，将反复地进行开机和关机操作指令，同时空调器不制冷。
2．测量CPU⑩脚电压
空调器开关机有两种控制程序：一是使用遥控器控制，二是主板应急开关电路。本例维修时取下遥控器的电池，遥控器不再发送信号，空调器仍然自动开关机，排除遥控器引起的故障，应检查应急开关电路。

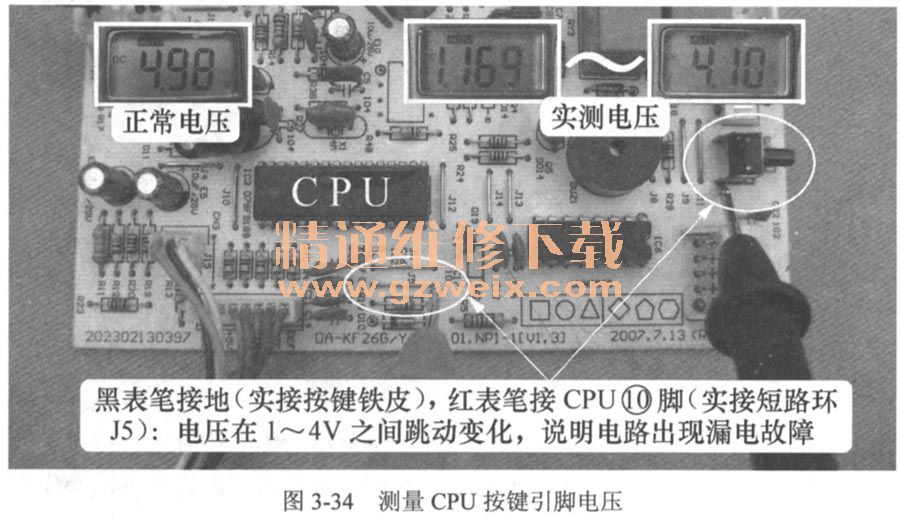

使用万用表直流电压挡，黑表笔接地（实接应急开关按键外壳铁皮），红表笔接CPU引脚（实接短路环J5，相当于接⑩脚），测量电压，如图3-34所示，正常待机状态即按键sw1未按下时，CPU⑩脚电压为5V，实测电压在1～4V之间跳动变化，说明应急开关电路出现漏电故障。
3．取下电容和应急开关按键试机
应急开关电路比较简单，外围元器件只有电阻R10、电容C12、应急开关按键sw1共3个。R10为供电电阻，不会引起漏电故障，只有C12或sw1漏电损坏，才能引起电压跳动变化的故障。

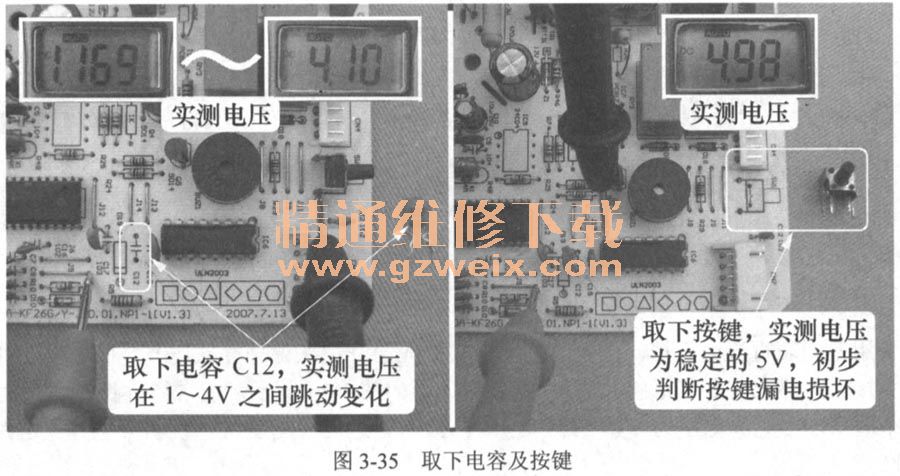

首先取下电容C12，如图3-35左图所示，测量CPU⑩脚电压仍在1-4V之间跳动变化，一段时间以后空调器仍然自动开机和关机。
装上电容C12，再将sw1取下，黑表笔接反相驱动器2003的⑧脚地，红表笔仍接短路环J5，如图3-35右图所示，测量CPU⑩脚电压为稳定的5V，不再跳动变化，同时空调器不再自动开机和关机，初步判定故障由应急开关按键sw1漏电引起。
4．检测应急开关

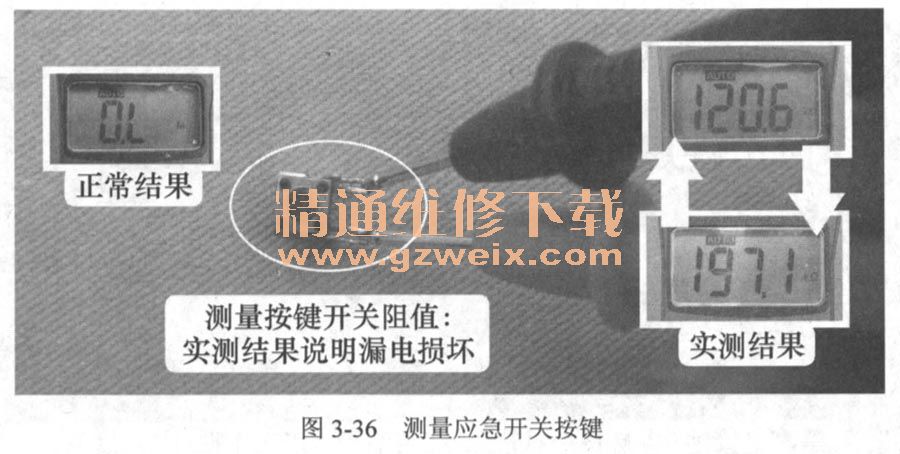

使用万用表电阻挡测量应急开关按键，表笔接两个引脚，如图3-36所示，在按键未按下时，正常阻值应为无穷大，实测阻值在100kΩ上下浮动变化，确定按键漏电损坏。

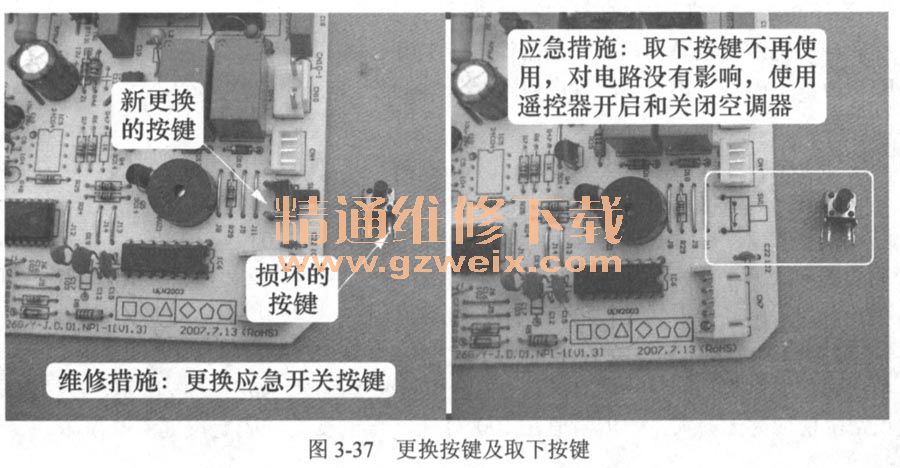

维修措施：更换按键开关SW1，如图3-37左图所示。如果暂时没有按键更换，可直接取下按键，如图3-37右图所示，这样对电路没有影响，使用遥控器完全可以操作空调器的运行，只是少了应急开关的功能，待有配件了再安装。
八、按键电路损坏，加装接收器

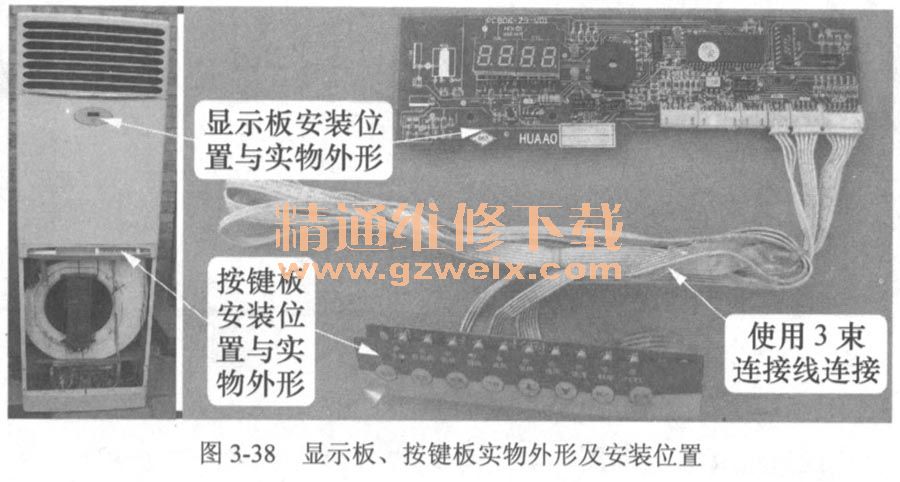

故障说明：科龙KFR-120LW/FG柜式空调器，为2001年左右生产的早期空调器，原机出厂时未配备遥控器，使用显示板上的开关按键及按键板上的各种按键控制空调器。显示板、按键板的安装位置及实物外形如图3-38所示。
1．按键板上按键不起作用

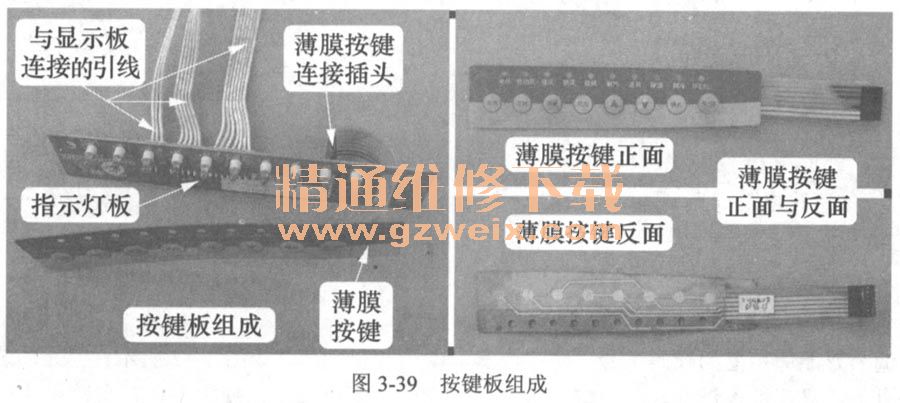

此机使用一段时间之后，容易出现一个通病，就是按键板上的按键不起作用。由于按键板使用薄膜按键，不能维修，如图3-39所示，并且厂家不再提供配件，因此在空调器出现类似故障之后维修就成了一个问题，通常需要更换万能维修板。
2．查看显示板

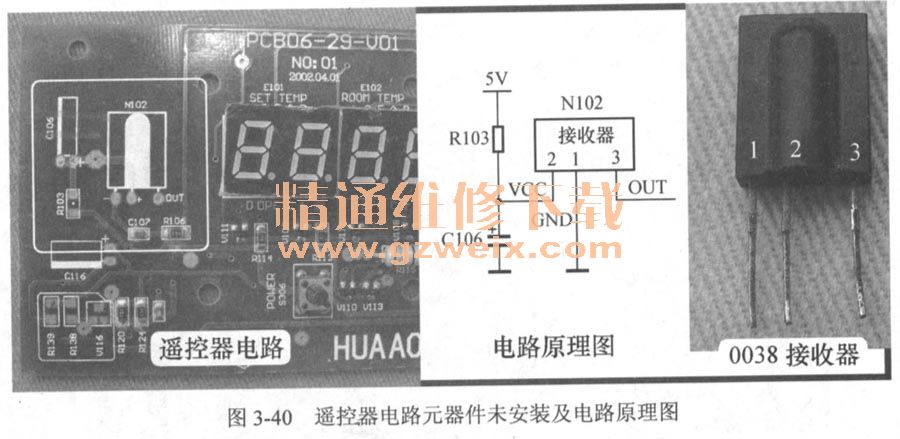

本机没有配备遥控器，但如果仔细查看显示板，可看出显示板设有遥控器电路，只是相应的元器件没有安装，如图3-40所示。试想，如果将遥控器电路上的元器件补齐，并使用万能遥控器，就可以控制空调器，不用更换电路板了。
遥控器电路共有3个元器件，即供电电阻R103.滤波电容C106、接收器N102。R103选用100Ω的电阻，C106选用47μF/16V的电解电容，N102选用0038的接收器。由于为显示板供电的直流5V电压很稳定，并且电源电路中设有容量较大的滤波电容，因此可将R103直接短路，C106不用安装，只安装一个型号为0038的接收器即可。
3．短路电阻安装接收器

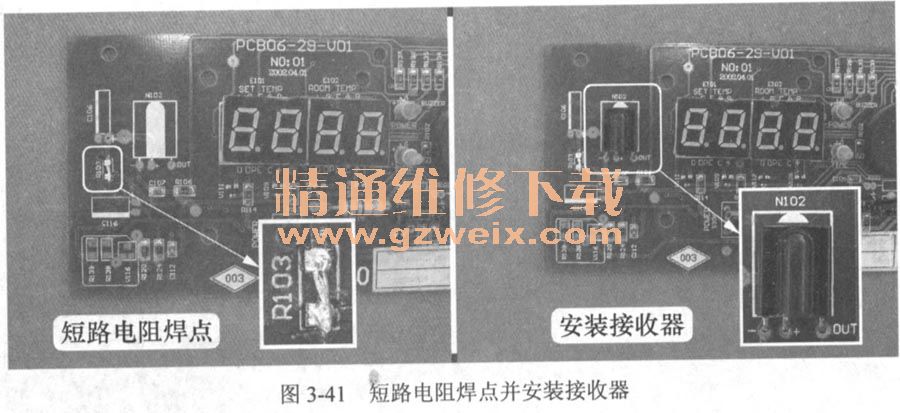

首先使用引线短路R103，如图3-41所示，这样5V电压直接供至接收器的②脚，再将0038接收器直接安装在显示板的N102位置。
4．调试遥控器

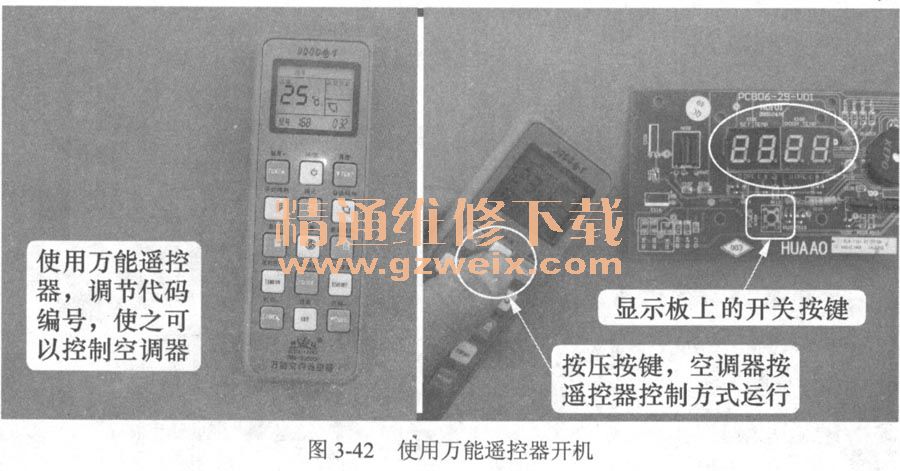

调节万能遥控器的代码编号，使遥控器可以控制空调器，如图3-42所示，至此加装过程就结束了。显示板上设有开关按键，也可以开启或关闭空调器，使之工作在自动模式。
需要注意的是，在使用过程中，如果使用按键开机，也应使用按键关机，否则将导致控制混乱，即使用按键开机，再按遥控器上的“开关”键，此时空调器处于关机状态，但遥控器显示屏为开机状态。
将按键板留在原机位置，可保留原机的美观，并将薄膜按键的连接插头拔下，防止按键电路干扰空调器的正常运行。
总结：早期拒式空调器的显示板通常设有遥控器电路，只是相应元器件没有安装（例如本机），或元器件已安装但出厂时并不配备遥控器（如格力空调器的一款机型），只能使用按键控制空调器。假如此类机型的按键电路出现故障，可利用遥控器电路，使用万能遥控器控制空调器。
