五、7812损坏，整机不工作
故障说明：东洋KFR-35GW。空调器，整机不工作，导风板不能自动复位，测量空调器插头阻值为294Ω，插座交流220V电压正常，说明变压器正常。导风板不能自动复位说明CPU没有工作，应当首先测量工作电压5V是否正常。图2-27所示为电路原理图。

1．测量直流5V电压
如图2-28所示，使用万用表直流电压挡，黑表笔接7805的表面铁壳（铁壳为地端，相当于接②脚），红表笔接③脚输出端，正常电压为直流5V。
实测电压为直流0V，应当测量国脚输入端电压是否正常。

    2．测量直流，2V电压
    仍然使用万用表直流电压挡，如图2-29所示，黑表笔不动，红表笔测量7805的①脚输入端，电压由7812输出端直接供给，正常为直流12V。

    实测电压为0V，应当测量7812输入端电压是否正常。
    3．测量7812输入端电压

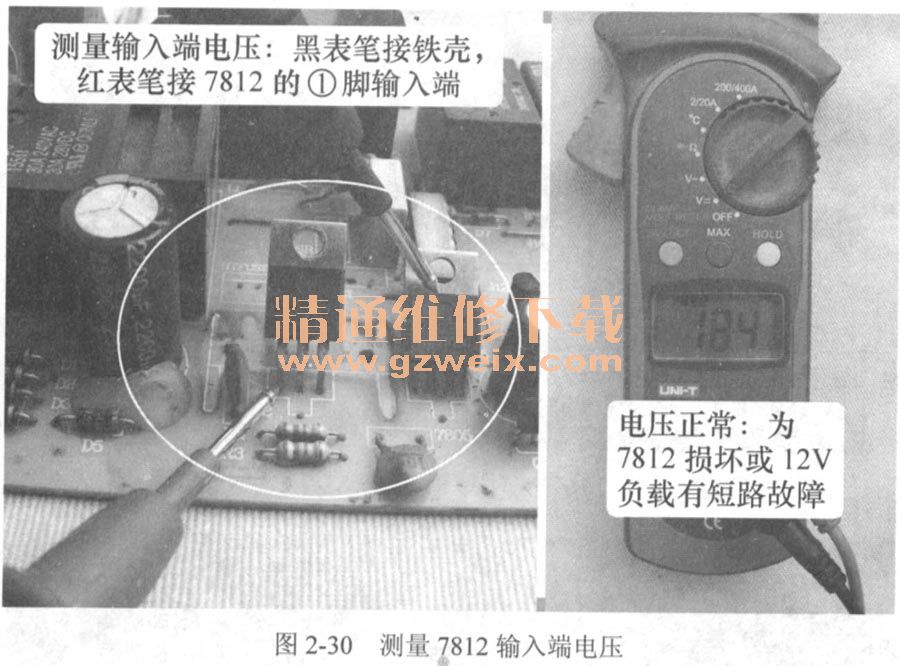

    如图2-30所示，使用万用表直流电压挡，黑表笔不动（7805和7812的铁壳都是接地，在主板上是相通的），红表笔接7812的①脚输入端，电压由变压器次级经整流和滤波电路提供，正常约为直流16V。

实测为直流18V，说明前级整流电路正常，为7812损坏或12V负载有短路故障。

    4．测量12V对地阻值
    如图2-31所示，使用万用表电阻挡，黑表笔不动仍旧接地，红表笔接7812的③脚输出端，正常阻值为数十千欧，实测结果说明对地负载电阻正常，可大致判断7812损坏。

说明：12V对地阻值，主板不同结果也不相同，图中数值为实测结果。

    5．短接7812的①脚和③脚

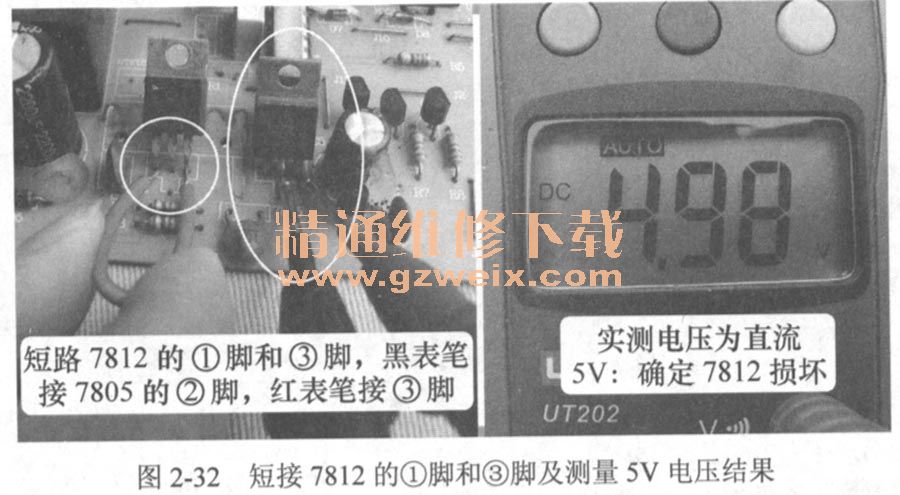

    使用引线短接7812的①脚和③脚，万用表直流电压挡黑表笔接7805的②脚，红表笔接③脚，实测电压为直流5V，确定7812损坏。操作过程及测量结果如图2-32所示。

维修措施：更换7812稳压集成电路，如图2-33所示，上电后导风板自动关闭，测量7812输出端电压为直流12V、7805输出端电压为直流5V，遥控开机，空调器开始运行，制冷恢复正常。

    总结：实测12V电压为0V，而7812输入端电压正常时，不能直接确定7812损坏，应先测量12V电压对地阻值，确定负载无短路故障，才能确定损坏。
    7812和7805的最高输入电压为直流35V，因此短接7812的①脚和③脚不会过压损坏7805，可以短时间试机，建议不要长时间使用。

六、7805损坏，整机不工作

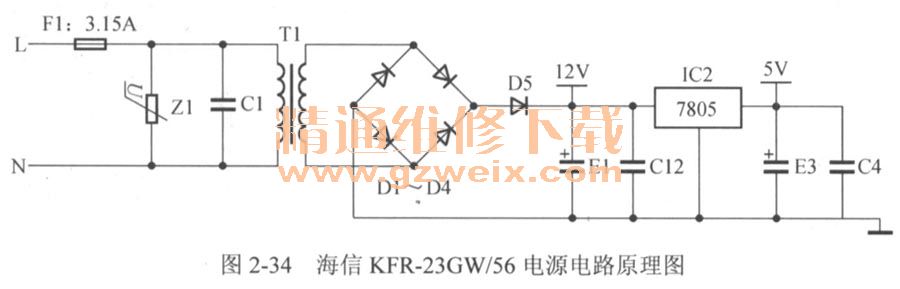

    故障说明：海信KFR-23GW/56空调器，上电后整机不工作，导风板不能自动关闭，也不能接收遥控信号，测量插头阻值正常，说明变压器初级绕组正常，重点检查电源电路和CPU三要素电路。图2-34所示为电源电路原理图。

    1．测量直流5V电压

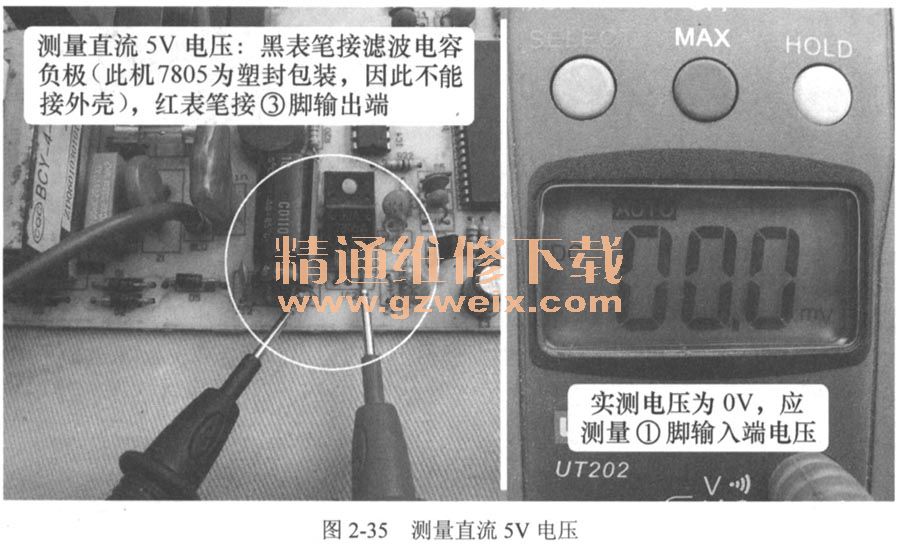

    如图2-35所示，使用万用表直流电压挡，黑表笔接主滤波电容负极（相当于接7805的②脚），红表笔接③脚，正常电压为直流5V。

    实测为0V，应测量7805的①脚输入端电压。

    2．测量直流，2V电压
    如图2-36所示，使用万用表直流电压挡，黑表笔不动仍接滤波电容负极，红表笔接7805的①脚输入端，正常电压约直流13V，实测电压直流16V也属正常，此电压为变压器降压后由次级绕组经整流、滤波电路直接提供，由于没有设7812稳压集成电路，因此直流12V电压随交流220V电压波动而变化。

    3．测量5V对地阻值
    如图2-37所示，使用万用表电阻挡，黑表笔接滤波电容负极，红表笔接7805的③脚输出端，正常阻值为数千欧，实测结果说明5V负载正常，判断7805损坏。
说明：因为环温和管温传感器电路并联，所以5V负载对地阻值较低。

维修措施：更换7805，上电后使用遥控器开机，空调器运行，再次使用万用表直流电压挡测量7805输出端电压为5V，如图2-38所示。

    总结：7805和7812的检修方法一样，如果输出端没有正常的电压输出，在确保输入端电压正常且负载没有短路故障后，即可判断7805或7812损坏。

七、整流硅桥损坏，整机不工作
    故障说明：三菱重工SRK388HENF挂式空调器，上电后整机不工作，导风板不能自动复位，测量电源插头L、N阻值正常，插座交流电源也正常，应重点检查5V电压和CPU三要素电路。
    通电后使用万用表直流电压挡测量直流12V和5V电压均为0V，使用交流电压挡测量变压器次级插头输出的交流13V电压正常，断电使用二极管挡测量硅桥开路损坏，由于没有相同型号的硅桥更换，决定使用4个二极管代替。图2-39所示为代换的电路原理图。

    1．硅桥位置及外观
    硅桥实际上就是将4个整流二极管封装为一体而成的，设计在电源电路上，位于7812附近。图2-40所示为硅桥在主板上的安装位置、实物外观及等效电路图。

    2．二极管连接方法

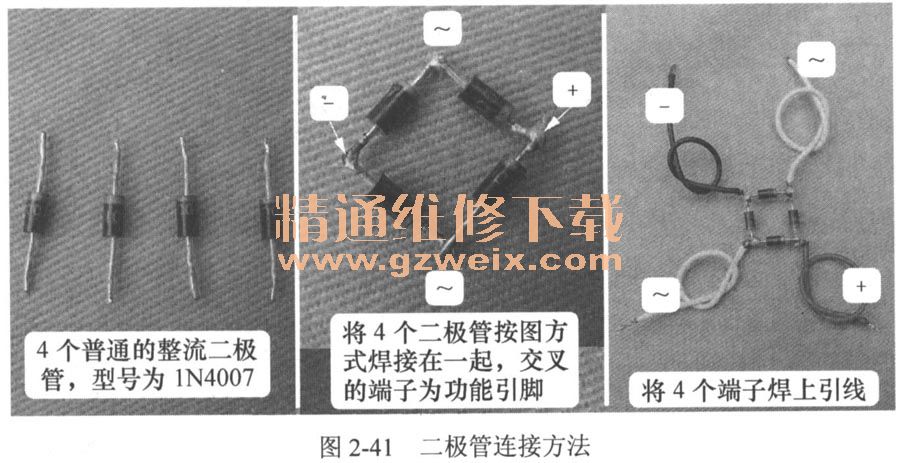

使用4个二极管，按图2-41所示方法焊接，并接上引线，可以看出4条引线的功能和硅桥4个引脚的功能相同。

    3．安装二极管
    如图2-42所示，将引线按功能焊在主板相对应的焊孔内，在保证绝缘的前提下固定在合适位置。

维修措施：使用4个二极管代替硅桥，上电试机，空调器工作正常。
