注：实际检修中，80％的遥控不能开机故障是由遥控器和接收器故障引起的，外界干扰和主板损坏的情况只占很小的比例。
一、遥控器电池仓弹簧接触术良，显示屏不显示
故障说明：海信KFR-25GW空调器，遥控器不显示。
1．检查电池仓弹簧是否生锈
遥控器使用两节1.5V的电池提供电源，由于电池仓弹簧生锈造成接触不良，无法为主板供电在实际维修中占到一定比例，因此首先检查弹簧表面是否生锈，如图3-2所示。本例经检查正常。
2．按压“重设”键
遥控器主板CPU死机，或者更换电池时由于CPU没有及时复位，也会造成此类故障。使用尖状物体（如圆珠笔尖）按压“重设”键，如图3-3所示，遥控器主板正常时显示屏应能正常显示，本例按压“重设”键之后故障依旧。
3．测量电池电压
电池没电或者电压低也会造成此类故障。使用万用表直流电压挡测量两节电池的电压，如图3-4所示，正常为1.5V左右，如果两节电池电压均低于1.3V应更换电池。本例实测结果说明电池电压正常。
4．测量主板供电

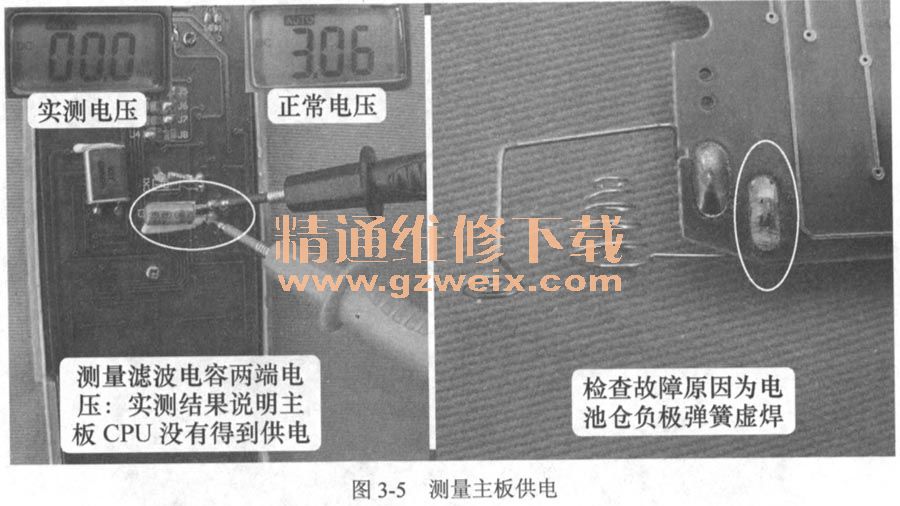

拆开遥控器外壳，使用万用表直流电压挡测量主板上滤波电容两端电压（相当于测量CPU供电电压，测量时黑表笔接负极、红表笔接正极），如图3-5所示，正常电压为直流3V，而实测为0V，说明主板没有得到供电，向前级检查，发现主板电池负极弹簧焊点虚焊。

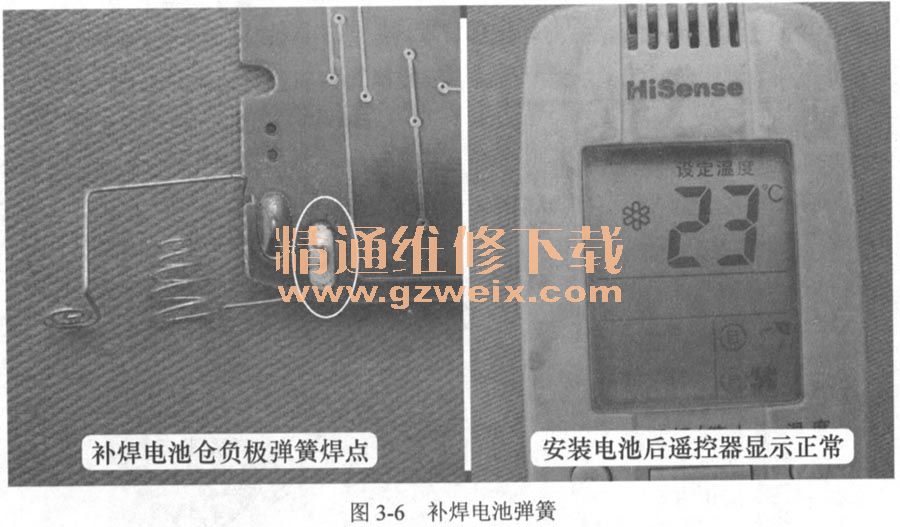

维修措施：补焊电池仓负极弹簧焊点，如图3-6所示，装上电池后显示屏显示正常，按压遥控器上“开关”键，空调器开始运行。
5．经验总结
①遥控器更换电池后如果不能正常显示，应按压一下“重设”键（有些遥控器称为“复位”键），其作用是将遥控器CPU重新复位，使CPU能正常工作。
②有些遥控器没有设计此键，在更换电池后如果不能正常工作，可以取出电池等待5min左右（这样可以将主板上电解电容所存的电量放净）再安装；如果仍不能正常工作，应使用一段引线直接短接电池仓的正极和负极弹簧，强制放电，再安装电池即能正常工作，如图3-7所示。
二、发射二极管损坏，遥控器不发射信号
故障说明：某品牌空调器的遥控器显示正常，按压按键时显示屏也有发射信号的标志，但是空调器没有任何反应。图3-8所示为遥控器发射电路原理图。
1．使用检测仪检测遥控器
由于遥控器和接收器损坏均能造成不接收遥控信号故障，因此首先使用遥控器检测仪检测遥控器是否正常，如图3-9所示。实测时按压遥控器按键检测仪指示灯没有闪亮，判断遥控器有故障。
2．测量电池电压
由于电池电压低也会造成此类故障，因此使用万用表直流电压挡测量电池电压，如图3-10所示，实测电压结果说明电池电压正常。
3．测量发射二极管

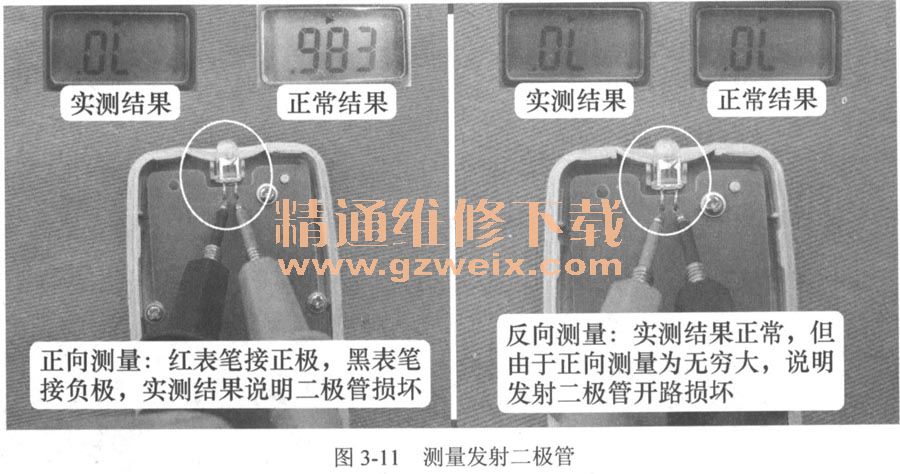

根据显示屏显示正常且按压按键时有发射信号的标志，可以判断CPU工作正常，故障点应在发射二极管或驱动电路。拆开外壳使用万用表二极管挡测量容易出现故障的发射二极管，如图3-11所示，正常测量结果为正向导通、反向无穷大，而实测结果为正反向均为无穷大，判断发射二极管开路损坏。
维修措施：更换发射二极管，如图3-12所示。更换后使用遥控器检测仪测试，按压遥控器按键时指示灯闪亮，说明遥控器故障已排除。
4．经验总结
①空调器遥控器和彩色电视机遥控器使用的发射二极管相同，更换时可以互换。

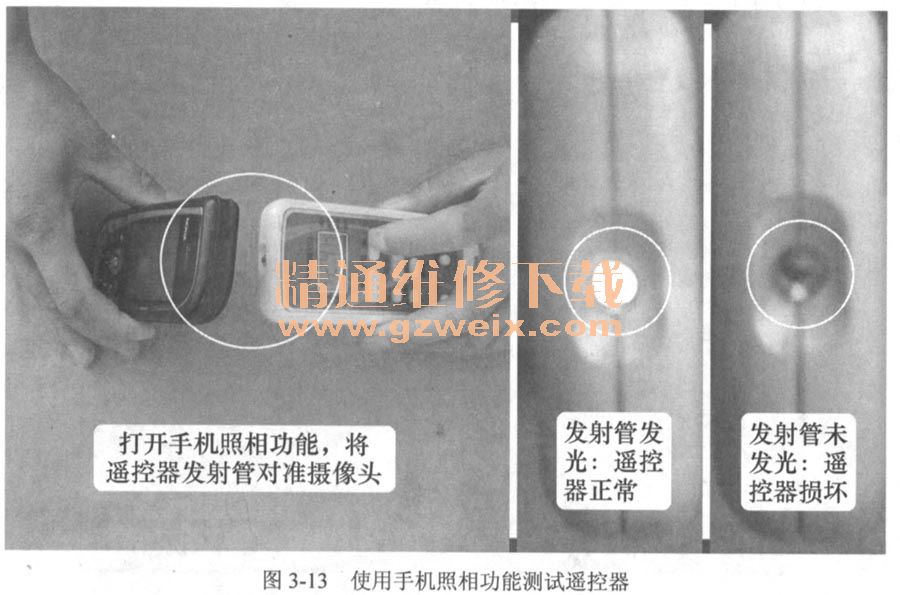

②使用带照相功能的手机也能检测遥控器是否发射信号，如图3-13所示，方法如下：打开手机照相功能，将遥控器发射二极管对准手机摄像头，正常的遥控器在按压按键时，从手机屏幕上应能看到发射二极管发出的白光，如果未发出白光，可以判断遥控器损坏。
三、接收器引脚受潮轻微短路，不接收遥控信号
故障说明：美的KFR-26GW/11 Y空调器，按压遥控器按键时室内机主板有时能接收信号，有时不能接收信号。此类故障常见原因有遥控器损坏、接收器受潮轻微短路、接收器供电电压低、空调器附近有强烈的电磁干扰。图3-14所示为接收器电路原理图。
1.检查空调器室内机的安装位置
电磁干扰常见有日光灯、节能灯、红外线等直射接收器，或者附近有强烈电磁场，经检查本例没有上述现象。
2．检测遥控器和测量接收器供电引脚电压
首先使用检测仪检测遥控器，如图3-15左图所示，按压按键时检测仪指示灯闪亮，说明遥控器正常，故障在主板接收器电路。
使用万用表直流电压挡，黑表笔接地，红表笔接供电引脚，测量接收器供电电压，如图3-15右图所示，正常电压为直流4.8V，实测结果说明供电电压正常。
说明：由于接收器供电引脚串接100Ω电阻，因此供电电压为4.8V。
3．测量接收器输出引脚电压
使用万用表直流电压挡，黑表笔接地，红表笔接信号引脚，测量电压，如图3-16所示，正常值为不接收遥控信号时略低于供电电压，实测电压在4V左右来回变化，初步判断故障由接收器轻微短路引起。使用电吹风加热接收器约．3min，再上电试机，每按一次遥控器按键蜂鸣器便响一次，说明故障已排除。
说明：如果用电吹风加热后故障仍未排除，应更换接收器。
维修措施：使用电吹风加热接收器。
总结：空调器使用2～3年以后，接收器引脚轻微短路会引起本例故障，可以说是一种通病，故障率很高，多见于早期生产的空调器。目前生产厂商在空调器出厂时均将接收器引脚涂上一层绝缘胶，如图3-17所示，以防止此类故障发生。在维修此类故障时，如果没有电吹风，可以使用螺丝刀把轻轻敲击接收器表面或者使用烙铁加热接收器引脚，一般也能排除故障。
四、接收器损坏，不接收遥控信号
故障说明：海信KFR-25GW空调器，按压遥控器按键空调器没有反应。图3-18所示为接收器电路原理图。
1．检测遥控器及测量接收器供电引脚电压
首先使用检测仪检测遥控器，如图3-19左图所示，按压按键时检测仪指示灯闪亮，说明遥控器正常，故障在主板接收器电路。
使用万用表直流电压挡，黑表笔接地，红表笔接供电引脚，测量接收器供电电压，如图3-19右图所示，正常电压为直流5V，实测结果说明供电电压正常。
2．按压遥控器按键时测量接收器输出引脚电压

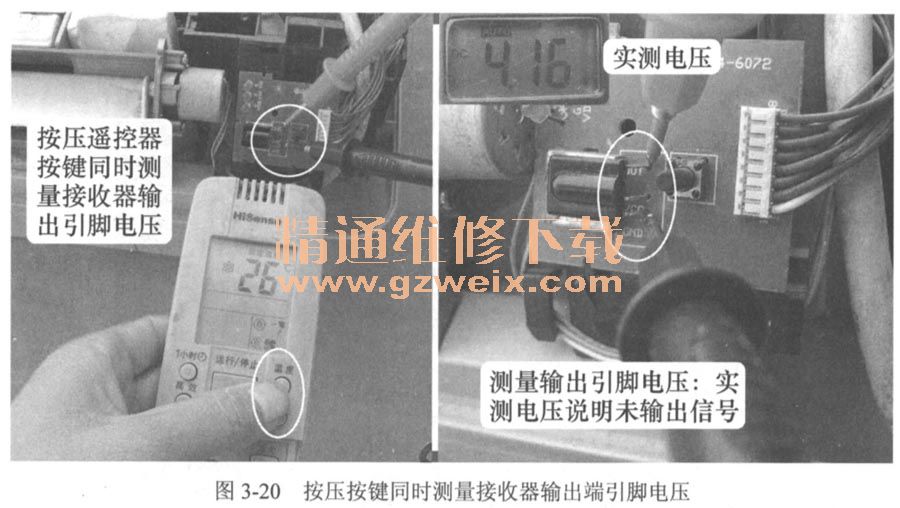

将遥控器对准接收器按压任意一个按键，同时使用万用表直流电压挡，黑表笔接地，红表笔接输出引脚，测量电压，如图3-20所示。正常时待机电压约4.8V，接收遥控信号时降低至3V左右，随即又上升至待机电压4.8V，而实测电压一直为4V且无电压下降的过程，判断接收器损坏，未输出信号。
维修措施：更换接收器，如图3-21所示，在按压遥控器按键的同时测量接收器输出引脚电压，实测有电压下降过程，然后迅速上升至待机电压，室内机主板蜂鸣器响一声后，空调器按遥控器设定模式运行。
