第2节开关电源电路故障
    定频空调器室内机主板有一部分机型使用开关电源电路供电，由于这类机型维修难度较大及配件相对较少，因此修复的概率也相对较低，本节主要介绍代换开关电源电路的技巧。

一、开关电源限流电阻开路。整机不工作
    故障说明：三菱电机MSH-Jl2SV （KFR-34GW/A）空调器，将导风板扳到中间位置上电试机，导风板不能自动复位，按压遥控器“开关”按键、按压主板上“应急”开关按键均不能开启空调器，测量插座电压为交流220V正常。空调器上电后没有任何反应，应检查直流5V电压和CPU三要素电路是否正常。

    1．测量直流5V和12V电压

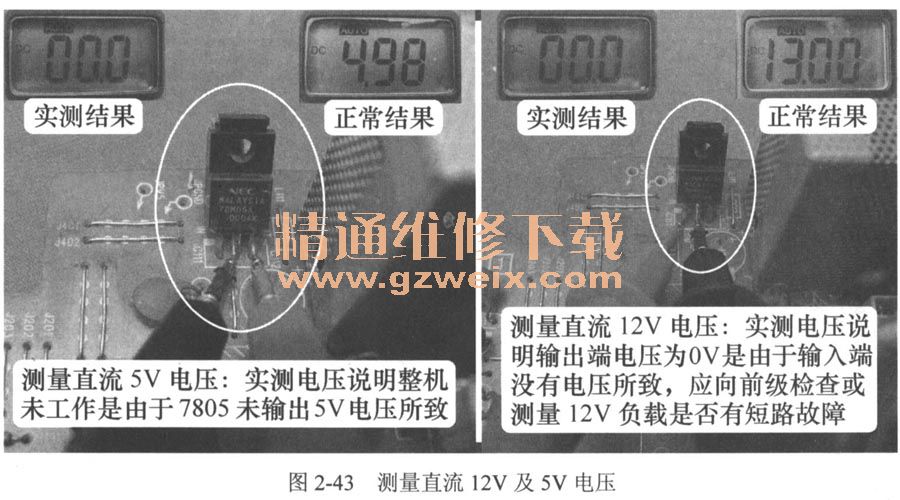

如图2-43所示，首先使用万用表直流电压挡，黑表笔接地（实接7805的地脚）、红表笔接7805的③脚输出端，测量直流5V电压，正常值为直流5V，实测电压为0V，说明整机未工作是由于7805未输出5V电压所致。

    向前级检查，红表笔接7805的①脚输入端，测量直流12V电压，此机正常值为直流13V左右，但实测电压仍为直流0V，说明没有5V电压是由于7805输入端电压为0V，应检查直流12V负载是否对地短路或开关电源输入端是否正常。
    2．测量直流300V电压

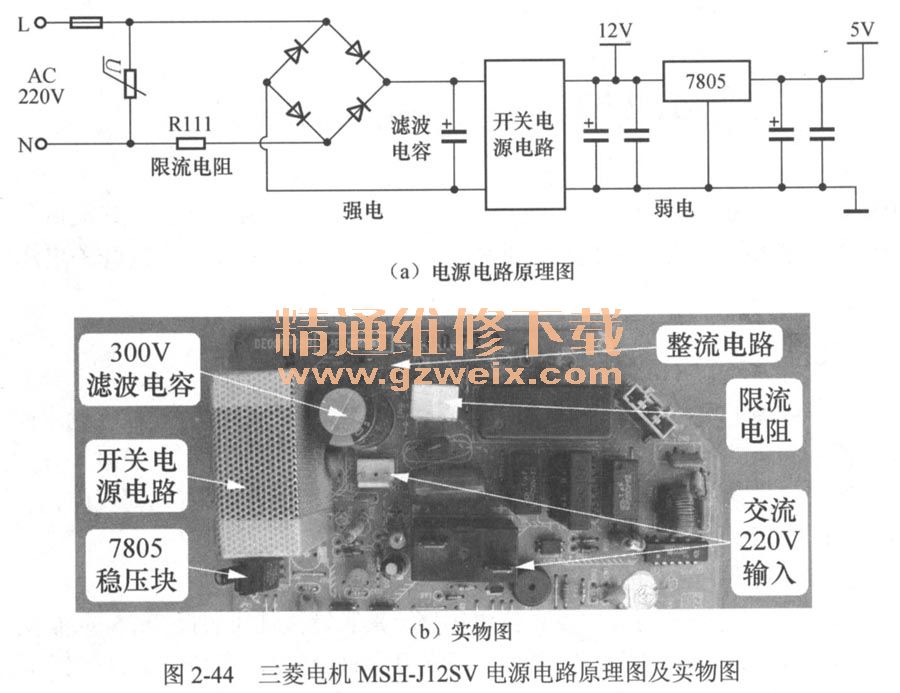

    此机电源电路未使用常见的变压器降压、整流、滤波的形式，而是使用开关电源，由开关电源电路、整流、滤波、限流等元器件组成，从而取消了变压器。图2-44 （a）所示为电源电路原理简图，图2-44 （b）所示为实物图。

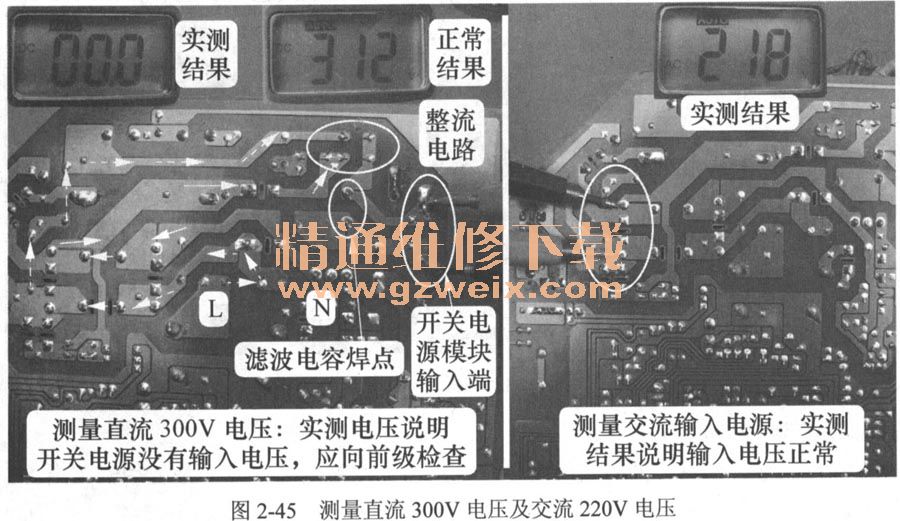

    使用万用表直流电压挡测量开关电源电路的输入电压（相当于测量300V滤波电容两端电压），如图2-45左图所示，正常值约为直流300V，实测电压为0V，说明整机不工作是由于开关电源输入电压为0V，应向前级检查交流220V输入电路。

    使用万用表交流电压挡测量主板的交流220V电压，如图2-45右图所示，正常值等于插座内电压，实测电压为交流218V，说明交流电源输入正常，应重点检查整流二极管和限流电阻是否正常。

    说明：左图白色虚线箭头代表电源L线到整流电路的走线通路，白色实线箭头代表电源N线到整流电路的走线通路。

    3．测量二极管和限流电阻

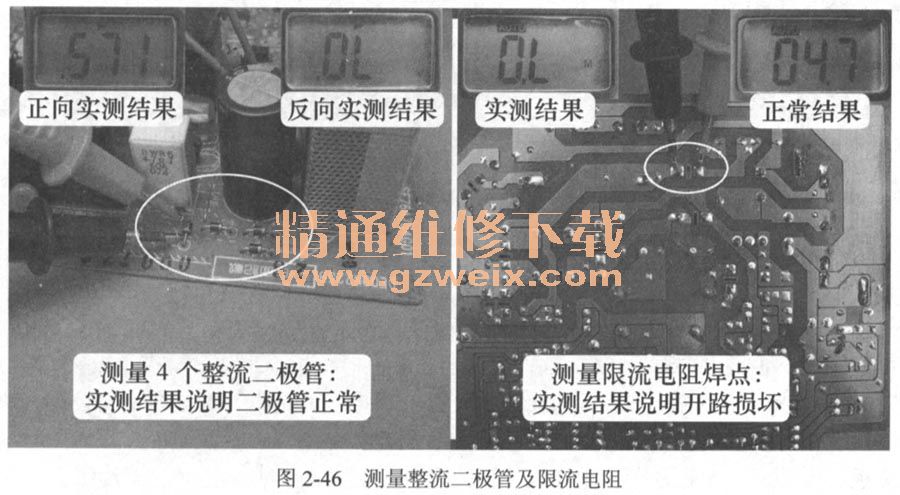

    由于交流电源输入电路到滤波电容（即开关电源电路输入端）中间的元器件只有4个整流二极管和1个限流电阻，因此断开空调器电源，使用万用表二极管挡测量4个整流二极管均为正向导通、反向无穷大，说明正常，如图2-46左图所示。
    使用万用表电阻挡测量限流电阻，如图2-46右图所示，正常值为4.7Ω，而实测结果为无穷大，说明电阻开路损坏。

    维修措施：更换限流（水泥）电阻4.752/5W，如图2-47所示，将空调器通上电源，测量直流300V及5V电压恢复正常，使用遥控器开机，空调器开始运行。

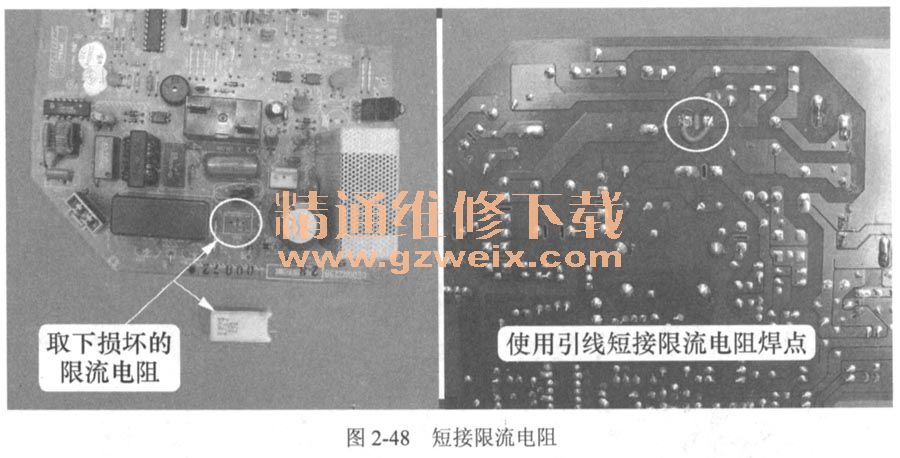

    应急措施：如果暂时没有相同阻值或功率的电阻更换，可以取下电阻，使用引线直接短接电阻的两个焊点，如图2-48所示，上电后空调器同样能正常工作。

二、开关电源电路损坏。使用电源模块代替

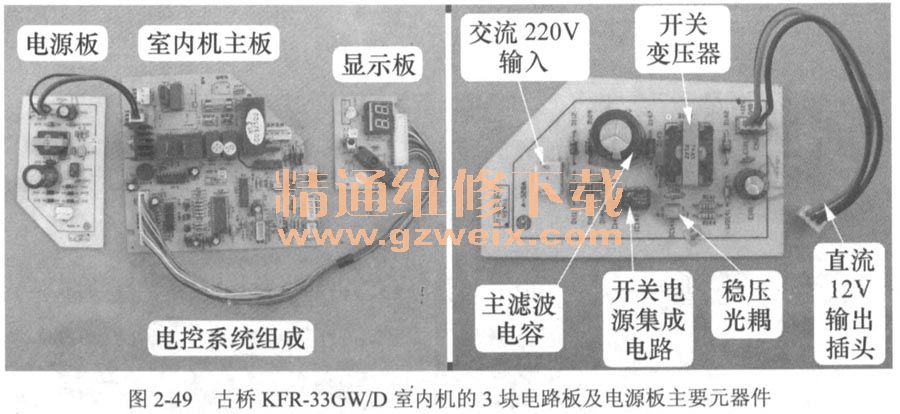

    故障说明：古桥KFR-33GW/D挂式空调器，上电后整机不工作，检查主板无直流5V电压，7805的输入端电压为0V。此机未使用变压器供电，而是将开关电源电路设在一块独立的电路板上，为主板提供直流12V电压，所以此机电控系统共有3块电路板，即显示板、室内机主板、电源板，实物外形及电源板主要元器件见图2-49。

    使用万用表直流电压挡测量主滤波电容E142两端的直流300V电压正常，而12V输出端电压为OV，断电检查电源板上的其他元器件均正常，初步判断开关电源集成电路IC 142（TNY255P）损坏。由于没有相同型号的配件更换，因此决定使用修复彩色电视机的电源模块代换，代换的电路原理图如图2-50所示。

    1．电源模块
    使用电源模块修复空调器开关电源电路时，只要直流300V电压、开关变压器、次级整流电路、开关管集电极的浪涌电压吸收电路正常，则拆除原机开关管（或集成电路）及损坏的元器件，再配上电源模块，开关电源电路次级即能输出符合原机要求的各种电压。
    电源模块实物外观见图2-51，由振荡电路集成块UC3842、稳压电路、输出电压调节电位器、大功率场效应开关管等元器件组成。

    与开关电源电路连接的引线有3根，红线接开关管集电极（使用场效应管的为漏极、使用集成电路的为内部漏极引脚），由直流300V电压正极经开关变压器初级供电绕组供给；黑线接直流300V电压负极；灰线为多功能线，与黑线导通后开关电源将不再输出电压，可以实现关机功能，与原机光耦可组成稳压电路，灰线在维修彩色电视机的开关电源电路中有用，修空调器开关电源电路时没用，做好绝缘悬空即可。

    2．准备工作
拆除故障元件，并将电源模块输出端电位器调至初始状态，操作步骤如图2-52所示。

    初级侧只须保留开关电源集成电路的浪涌电压吸收电路，配上电源模块，开关电源即能输出正常电压。开关电源集成电路不论好坏必须拆除，损坏的元器件也需要拆除；如果开关电源电路只是开关电源集成电路损坏而其他元器件正常，维修时只拆除该件即可。
    由于开关电源输出电压的高低由电源模块决定，因此为防止安装后开机时输出电压过高损坏室内主板元器件，安装前应使用一字螺丝刀逆时针调节输出电压电位器至初始状态（电位器共有30圈），这样安装后开关电源输出的电压为最低值。

    务必选用塑料把的一字螺丝刀，以确保安装后调试时的安全，以防止出现电击伤人的事故。

    3．安装引线

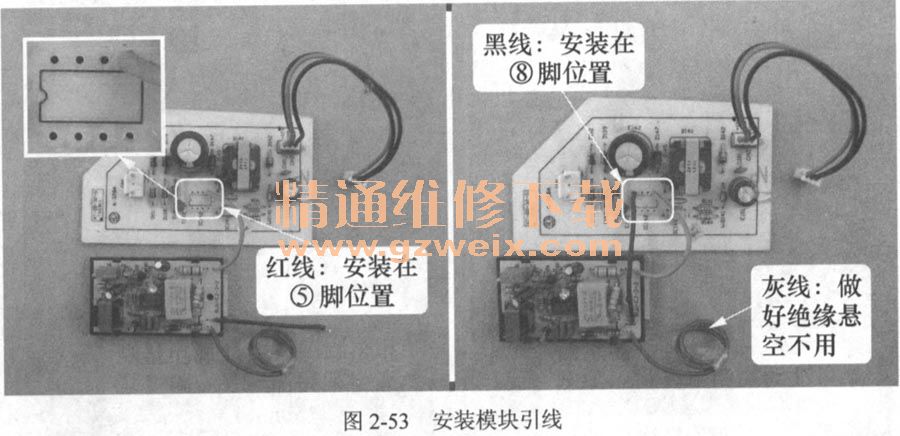

安装引线就是将电源模块接入开关电源电路，操作步骤如图2-53所示。

    红线安装在开关电源集成电路内部场效应管漏极（代号为D）的引脚，本机为⑤脚，直流300V电压（正极）经开关变压器初级供电绕组输送至电源模块。黑线安装在开关电源集成电路内部场效应管源极（代号为S），直接与直流300V负极相连，本机为②、③、⑥、⑦、⑧脚，本例将黑线安装在⑧脚位置，直流300V电压（负极）也输送至电源模块。
    由于灰线应用在彩色电视机的遥控关机电路中，因此在维修空调器开关电源时应将接头
做好绝缘，悬空不用。

    4．调试输出电压

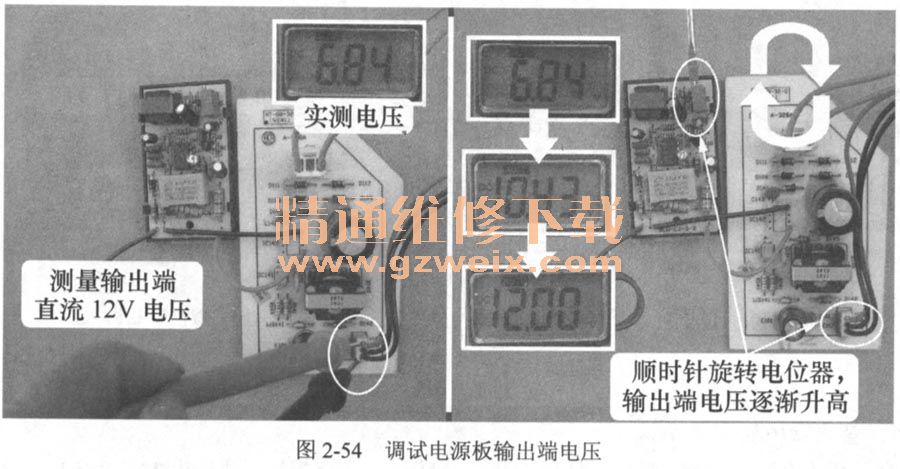

    由于安装前逆时针调节输出电压电位器到初始位置，因此开关电源工作后，实测输出端直流12V电压为6.8V左右，见图2-54左图。
    使用塑料把的一字螺丝刀按顺时针方向（见图2-54右图）旋转调节输出电压电位器，同时万用表表笔一直测量直流12V输出端电压，查看电压升高情况，当电压上升至直流12V时，停止旋转电位器，此时电压将稳定在直流12V。

    5．代换完成
    如图2-55所示，电源板向室内机主板输出的直流12V电压，一路送至7805稳压块的输入端，其输出端输出稳定的5V电压，CPU开始工作，检测房间温度并在显示板组件上的数码管显示，按压遥控器按键，空调器开始运行，室内机主板工作正常。

三、开关电源电路损坏，使用变压器代替
    故障说明：松下CU-A271FW柜式空调器，按压前面板上“开关”按键和遥控器上“开关”按键室内机均没有反应，使用万用表交流电压挡测量室内机主板输入端电压为交流220V，说明供电电压正常；使用万用表直流电压挡测量直流12V滤波电容两端电压为直流0V。此机开关电源设计在室内机主板，如图2-56所示，由主板提供直流12V至显示板，显示板再通过78L05得到稳定5V电压，CPU开始工作，控制整机电控系统，现直流12V电压为0V，显示板上无供电，因而表现为上电无反应故障，说明故障点在室内机主板。

    1．查看室内机主板
    检查开关电源电路时，发现开关电源集成电路引脚击穿损坏，型号为TNY255P，见图2-57所示。由于无同型号配件更换，需要更换室内机主板，而原装主板价格太高用户接受不了，因而决定更改电路板，使用一个额定输出电压为交流11.5V的变压器代替开关电源电路，图2-58所示为代换原理图。

    2．断开开关电源电路
    如图2-59所示，将桥式整流的4个二极管分别从主板上断开一个引脚，这样开关电源无直流输入电压，就断开了初级电路；将直流12V电压的整流二极管正极引脚从室内机主板上断开，这样次级电路也从开关电源电路隔离出来。

    3．焊入变压器引线
    由于主板未设计变压器插座，因此只能将引线焊在室内机主板相关位置的焊点上。
    （1）焊入初级引线
    如图2-60所示，变压器初级共有2根引线，接交流220V电压。翻过室内机主板，将引线焊在扼流圈的2个输出端子焊点，即4个整流二极管的输入端。

    （2）焊入次级引线

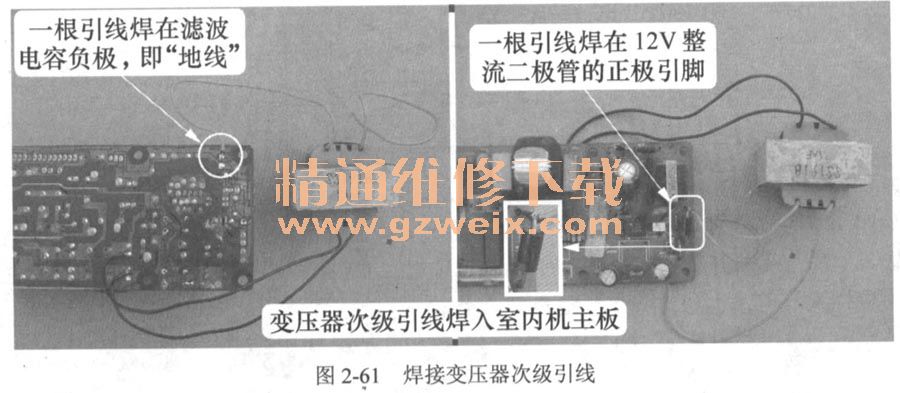

如图2-61所示，变压器次级也只有2根引线，焊入室内机主板时，其中一根引线焊在直流12V电压的滤波电容负极，即“地线”上，另外一根引线焊在直流12V电压的整流二极管正极。

    4．上电试机
    连接好引线，通上空调器电源，蜂鸣器响一声，说明显示板已通上电源。使用万用表直流电压挡测量78L05的输入端电压，如图2-62所示，黑表笔接②脚地，红表笔接③脚输入端，实测电压为直流14V左右，说明变压器次级绕组的交流电压经整流二极管整流后，为显示板供电的电压正常；按压显示板上“开关”按键，蜂鸣器响一声，显示屏显示正常，空调器开始运行。
