看图学习维修空调器电路板(上)
来源:本站整理  作者:佚名  2013-08-02 03:06:08

第2节主板方框图及单元电路
    本节内容分为两部分:第一部分介绍典型的定频空调器主板电路方框图,并将主要元器件编上代号,使电路原理图与实物图一一对应,这样可以做到理论联系实际;第二部分为主板单元电路详解,并介绍相对应的故障现象。

一、主板电路方框图

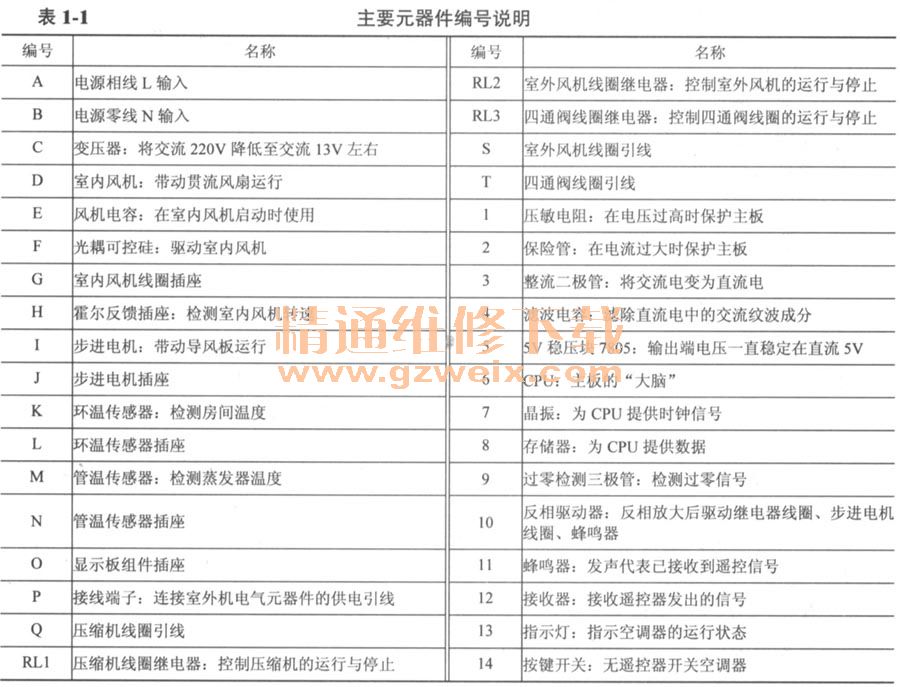

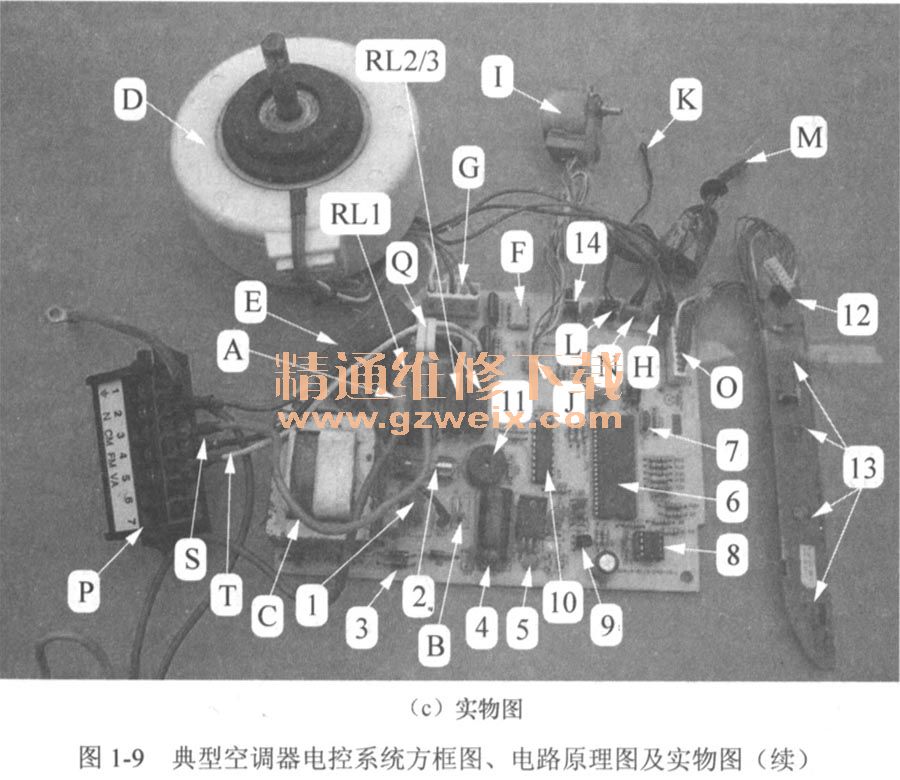

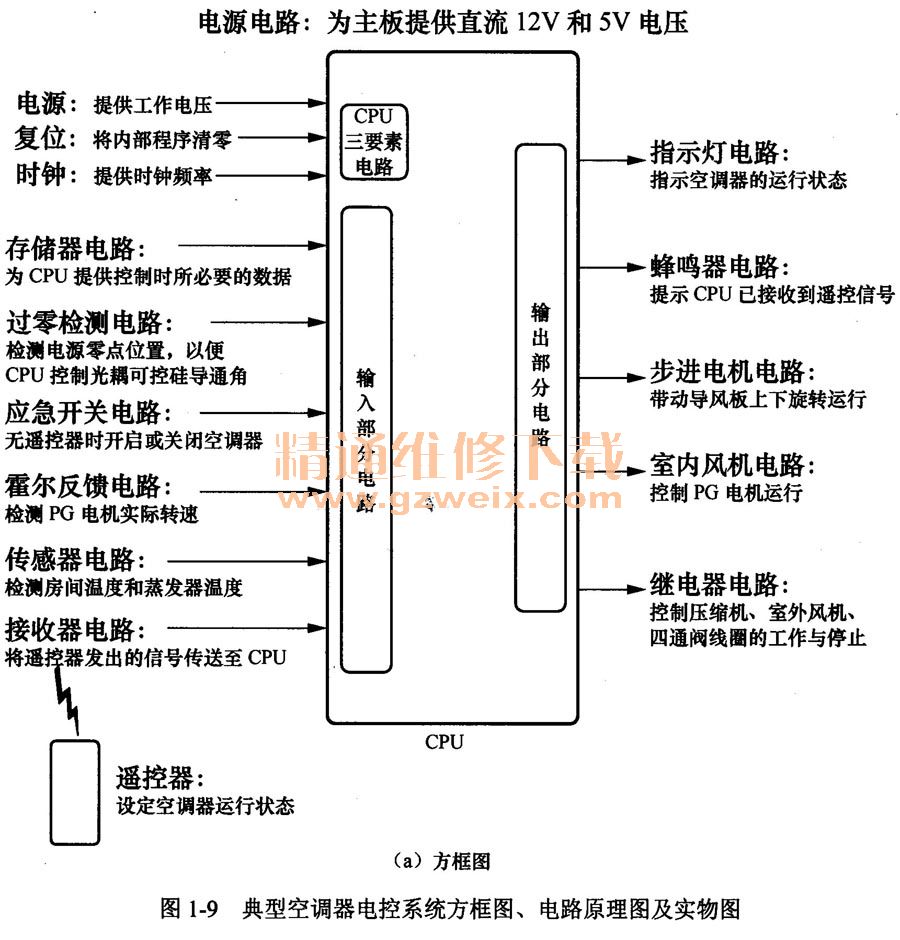

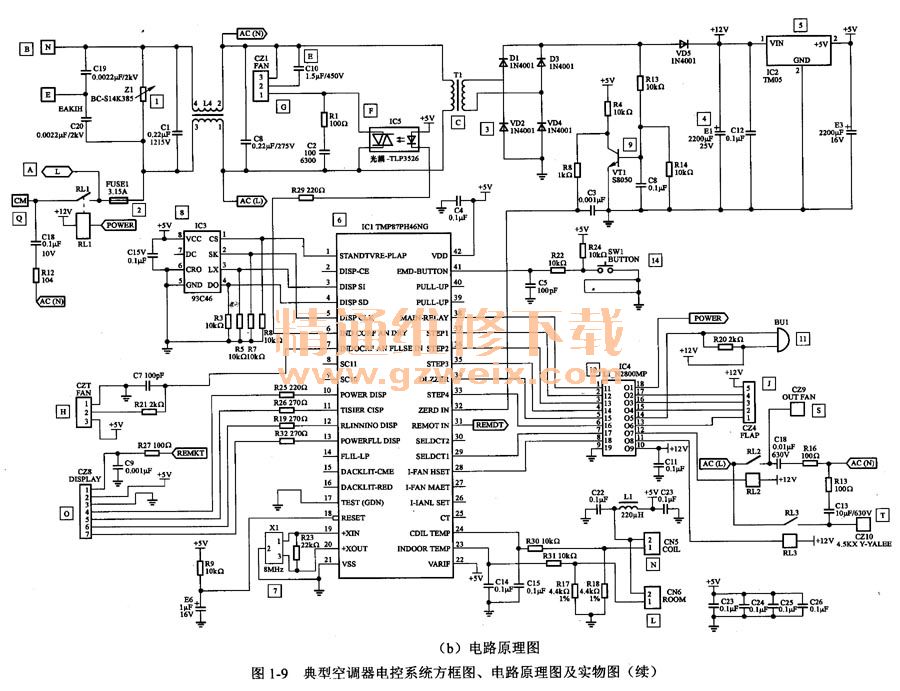

    一个完整的电控系统由主板和外围负载组成,包括主板、变压器、传感器、室内风机、显示板组件、步进电机、遥控器、接线端子等。主板是电控系统的控制中心,由许多单元电路组成,各种输入信号经主板CPU处理后通过输出电路控制空调器整机。主板通常可分为4部分电路:即电源电路、CPU三要素电路、输入电路、输出电路。图1-9 Ca)所示为目前使用较多的挂式空调器主板电路方框图,图1-9 (b)所示为典型空调器主板整机电路原理图,图1-9 <c)所示为对应主板实物外形,表1-1为主要元器件编号说明。
                    电源电路:为主板提供直流12V和5V电压
典型空调器电控系统方框图、电路原理图及实物图


二、单元电路作用
    1.电源电路
    ①主要元器件:实物图编号为C、1、2、3、4、5。
    ②作用:将交流220V电压转换为稳定的直流12V和5V,为主板单元电路和外围负载供电。
    ③常见故障现象:整机不工作。
    2. CPU三要素电路
    ①主要元器件:实物图编号为6和7。
    ②作用:电源、时钟、复位电路称为三要素电路,是CPU处理输入信号和控制输出电路的前提。
    ③常见故障现象:整机不工作。
    3.输入部分电路
    (1)遥控信号
    ①主要元器件:接收器(12),对应电路为接收器电路。
    ②作用:将遥控器发送的红外信号处理后送至CPU.
    ③常见故障现象:不接收遥控信号或接收不灵敏。
    (2)温度信号
    ①主要元器件:环温传感器(K)和管温传感器(M),对应电路为传感器电路。
    ②作用:将代表房间温度和蒸发器温度变化的电压信号送至CPU.
    ③常见故障现象:开机后室外机不运行或运行一段时间后室外机不工作等。
    (3)应急开关信号
    ①主要元器件:按键开关(14),对应电路是应急开关电路。
    ②作用:在没有遥控器时可以使用空调器。
    ③常见故障现象:按压开关按键不起作用或不定时开关机。
    (4)数据信号
    ①主要元器件:存储器(8),对应电路为存储器电路。
    ②作用:为CPU提供运行时必要的数据信息。
    ③常见故障现象:整机不运行或室外机不运行等。
    (5)过零信号4
    ①主要元器件:过零检测三极管(9),对应电路是过零检测电路。
    ②作用:提供过零信号,以便CPU控制光耦可控硅在零点附近导通,使PG电机能正常运行。
    ③常见故障现象:PG电机不运行或运行不正常。
    (6)霍尔反馈信号
    ①主要元器件:霍尔元件集成在PG电机内部,通过插座(H)连接至CPU,对应电路为霍尔反馈电路。
    ②作用:为CPU提供PG电机的实际转速。
③常见故障现象:PG电机运行约1min后停止运行。
    4.输出部分负载
    (1)蜂鸣器
    ①主要元器件:蜂鸣器(11),对应电路是蜂鸣器电路。
    ②作用:提示CPU已处理遥控器发送的信号。
    ③常见故障现象:维修中出现故障的比例较小。
    (2)指示灯
    ①主要元器件:指示灯(13),对应电路为指示灯(或显示屏)电路。
    ②作用:用来显示空调器的当前工作状态。
    ③常见故障现象:维修中出现故障的比例较小。
    (3)步进电机
    ①主要元器件:步进电机(1),对应电路是步进电机驱动电路。
    ②作用:调整室内风机送风的角度,使风能够均匀送到房间的各个角落。
    ③常见故障现象:控制电路在维修中出现故障的比例较小,通常为步进电机自身线圈或齿轮损坏。
    (4)室内风机(编号为D、即PG电机)
    ①主要元器件:光耦可控硅(F),对应电路为室内风机驱动电路。
    ②作用:控制室内风机按CPU要求运行。
    ③常见故障现象:PG电机不运行或上电后即高速运行。
    ④资料:PG电机制冷模式下开机后就一直工作(无论外机是否运行);制热模式下受蒸发器温度控制,只有蒸发器温度高于一定值后才开始运行,即使在运行中,如果蒸发器温度下降且低于一定值后,室内风机也会停止工作。
    (5)继电器(RL1、RL2、RL3)
    ①主要元器件:对应电路为继电器驱动电路,以反相驱动器(10)为核心。
    ②作用:通过对3个继电器进行控制,使CPU间接控制压缩机、室外风机线圈、四通阀线圈的工作与停止。
    ③常见故障现象:继电器触点不能导通,使得压缩机、室外风机线圈、四通阀线圈因无供电而不能运行。
    ④资料。
    ·压缩机继电器(RL 1):控制压缩机的工作与停止。制冷模式下,压缩机受3min延时电路保护、蒸发器温度过低保护、电压检测、过流保护等电路控制;制热模式下,受3min延时电路保护、蒸发器温度过高保护、电压检测、过流保护等电路控制。
    ·室外风机线圈继电器(RL2):控制室外风机的工作与停止,受保护电路同压缩机。
    ·四通阀线圈继电器(RL3):控制四通阀线圈的工作与停止。制冷模式下无供电停止工作,制热模式下有供电开始工作,只有除霜过程中断电,其他过程一直供电。
