第2章整机不工作故障

    整机不工作是维修空调器工作中常见的故障之一，通常由电源电路和CPU三要素电路引起。本章分为3节介绍，第1节介绍常见的变压器降压形式的电源电路故障，第2节介绍开关电源电路故障，第3节介绍CPU三要素电路故障。

第1节变压器降压形式的电源电路故障

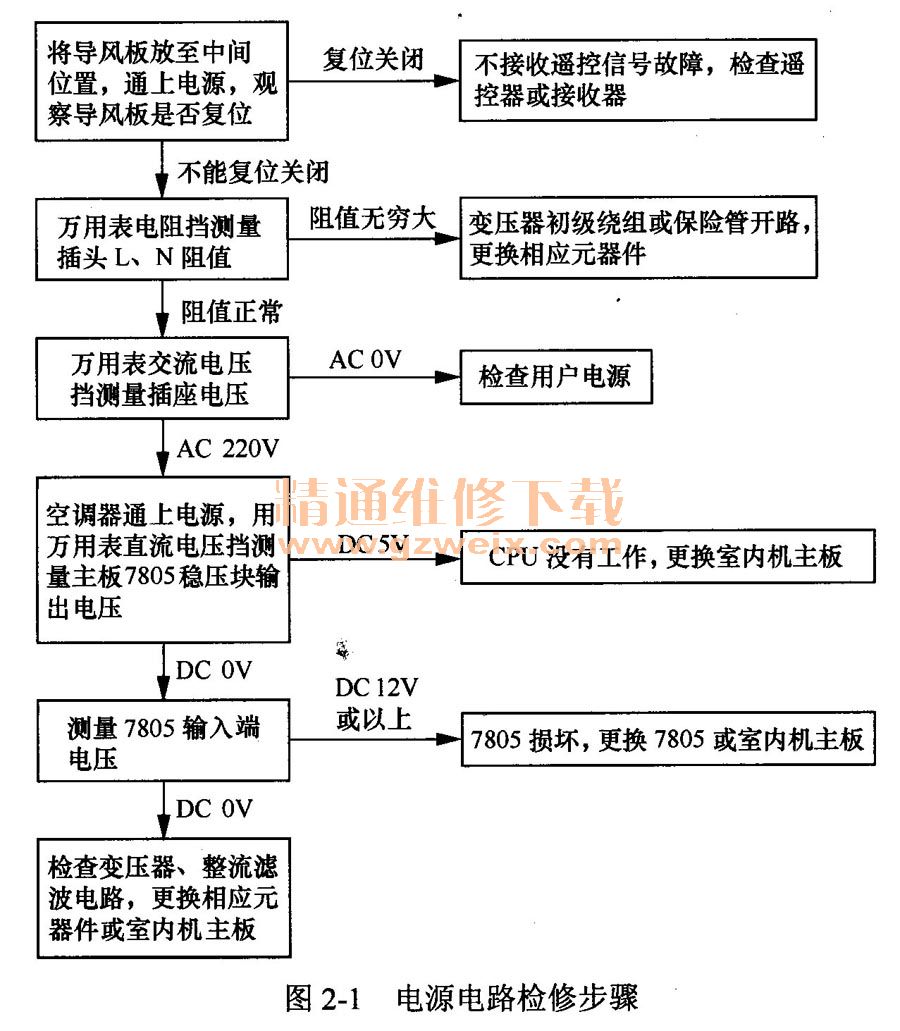

    本节介绍目前空调器最常见的变压器降压形式的电源电路故障检修方法及技巧，图2-1所示为检修步骤。

一、变压器初级绕组开路，整机不工作

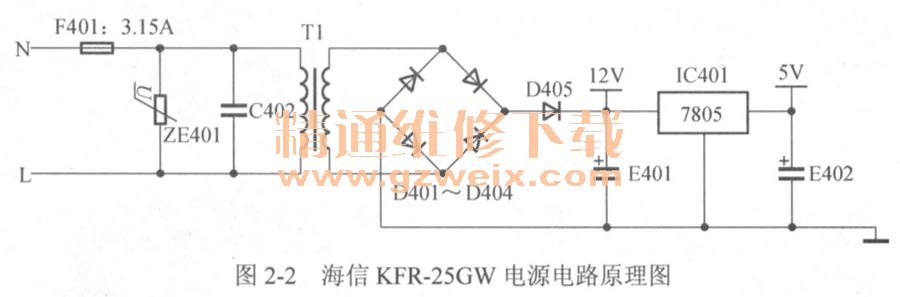

故障说明：海信KFR-25GW空调器，上电后无反应，整机不工作，图2-2所示为电源电路原理图。

    1．用手扳动导风板至中间位置后通电试机

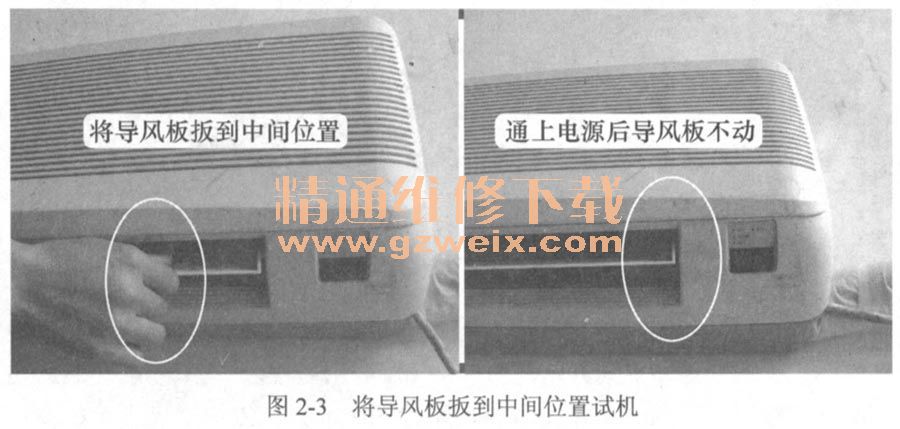

    观察导风板，如果导风板能自动关闭，说明主板直流12V、5V供电正常，且CPU三要素电路工作正常；如果导风板不动，则说明主板直流12V、5V供电不正常或者空调器没有工作电源，也有可能为CPU三要素电路故障。操作过程及测量结果如图2-3所示。

    2．测量空调器工作电源

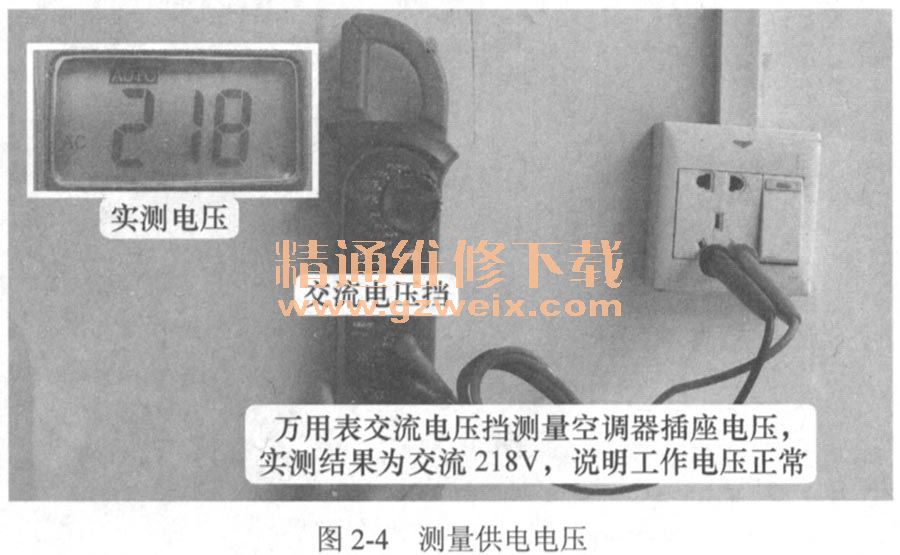

    使用万用表交流电压挡测量空调器的插座电压，如果为交流0V，则说明空调器没有供电，主要检查用户的空气开关（又称低压断路器）、空调器插座等，检查故障并排除；如果为交流220V，则说明供电正常。操作过程及测量结果如图2-4所示。

    3．用万用表电阻挡测量空调器插头L、N阻值

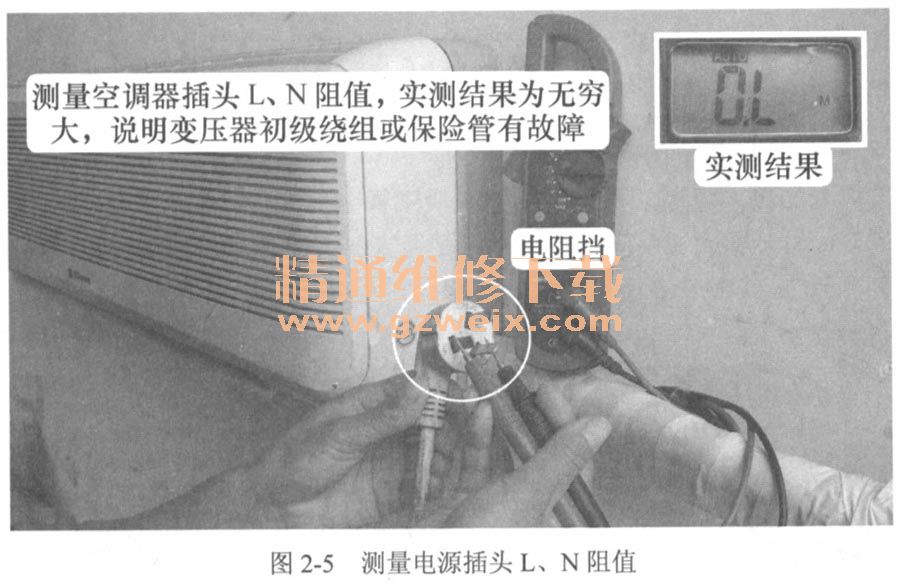

    由于变压器初级绕组与交流220V电源并联，所以测量插头L、N阻值相当于测量变压器初级绕组阻值。如果测得阻值为300Ω左右，则说明变压器初级绕组和保险管正常，重点检查电源电路；如果阻值为无穷大，则需要重点检查变压器初级绕组和保险管。操作过程及测量结果如图2-5所示。

    4．测量保险管和变压器初级绕组阻值

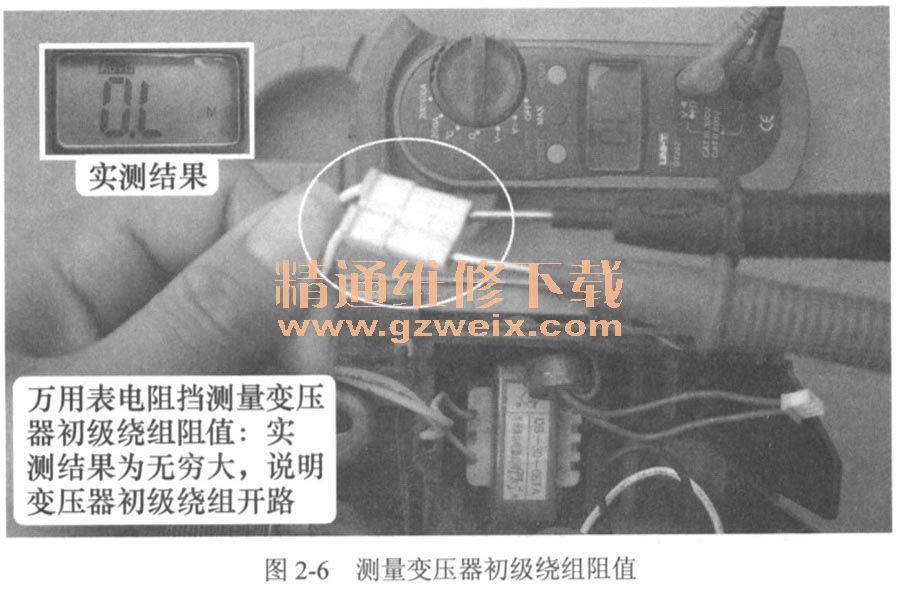

    取下室内机外壳，抽出主板。首先查看保险管，如果玻璃管发黑，则说明已损坏；如果外观正常且内部熔丝没有熔断，则可以说明正常（最好用万用表测量确定）。最后用万用表电阻挡测量变压器初级绕组阻值，测量时应将变压器初级插头从主板上拔下单独测量，实测阻值为无穷大，则说明变压器损坏，更换变压器即可排除故障；如果阻值正常（为300～700Ω），应当检查电源线。操作过程及测量结果如图2-6所示。

    5．更换变压器试机

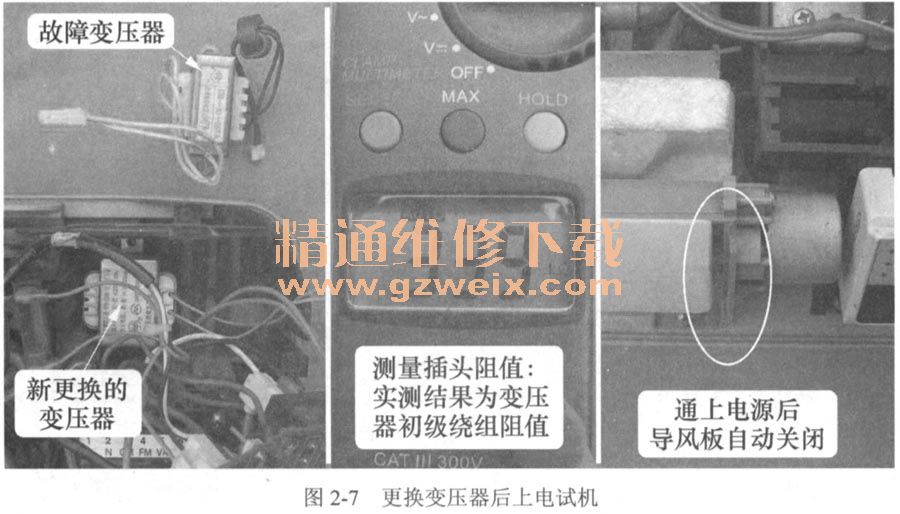

    更换新变压器，如图2-7所示，使用万用表电阻挡测量插头阻值为变压器初级绕组阻值，空调器通上电源，导风板能自动关闭，说明主板直流5V电压正常，CPU已经工作。

    6．遥控开机

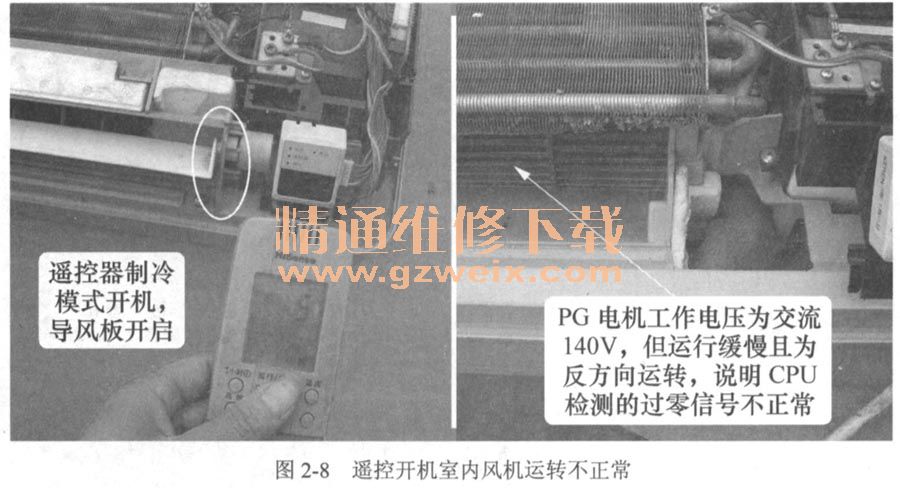

    将遥控器调到制冷模式开机，室内风机运行不正常，如图2-8所示。观察扇叶，转速很缓慢且为反方向运转，并且电机有很强的电流“嗡嗡”声，使用万用表交流电压挡测量室内风机插头工作电压为交流140V左右，说明CPU已输出转速控制信号。转速缓慢且反方向运转说明过零检测电路出现故障，导致CPU控制光耦可控硅导通时未在零点附近。

    7．测量待机电流

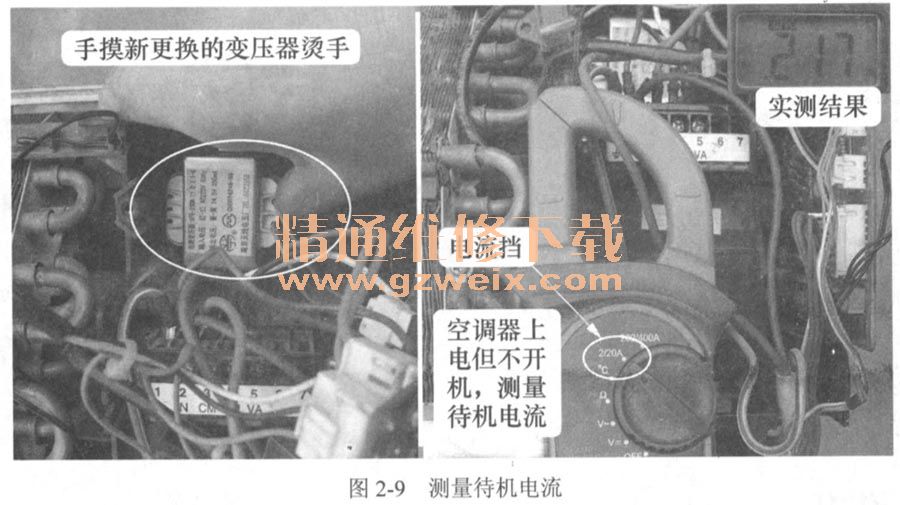

空调器上电但不开机，使用万用表电流挡测量待机电流，正常值接近0A，实测待机电流为0.2A，且手摸变压器烫手，判断电源电路或负载有短路故障；综合考虑室内风机运行也不正常，应重点检查整流电路。操作过程及测量结果如图2-9所示。

    8．测量整流二极管

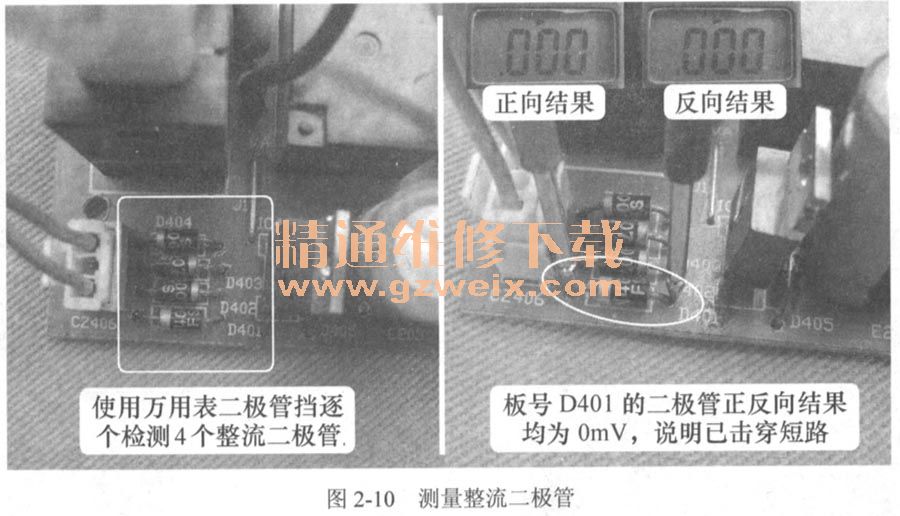

    使用万用表二极管挡，逐个测量整流电路的4个整流二极管，检测到板号为D401的二极管正反向结果均接近0mv，而正常时正向导通，反向为无穷大，实测结果说明D401己击穿短路。操作过程及测量结果如图2-10所示。

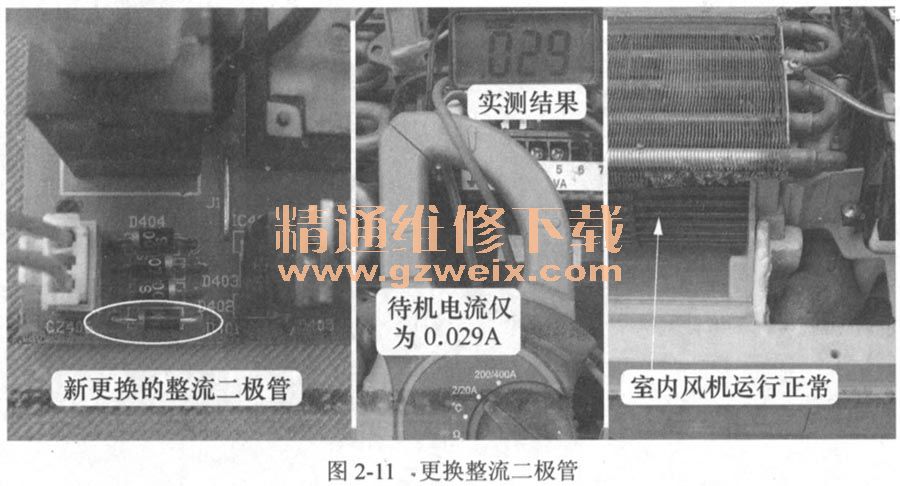

    维修措施：更换整流二极管。如图2-11所示，再次上电后测量待机电流仅0.029A，开机后室内风机运行正常，空调器恢复制冷。

    总结：本例由于整流二极管短路造成变压器初级电流和次级电流增加很多，变压器温度很高，导致初级绕组开路，表现为上电整机不工作故障。更换变压器后由于7805稳压电的作用，直流5V电压正常，因而CPU工作正常，能控制导风板自动关闭和接收遥控信号但由于过零信号输入错误，CPU不能在零点附近控制光耦可控硅，因而室内风机运行不正常。二极管短路之后要及时更换，不允许长时间待机，否则会再次损坏变压器。

    二、更换主板后压缩机继电器端子引线插反，整机不工作

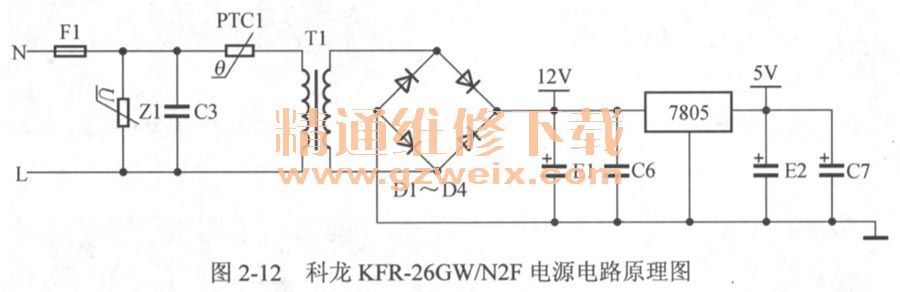

    故障说明：科龙KFR-26GW/N2F空调器因主板损坏，更换后上电试机整机不工作，导风板不能自动复位，测量空调器插头阻值无穷大，插座交流220V电压正常。图2-12所示为电源电路原理图。

    1．万用表电阻挡测量变压器初级绕组阻值

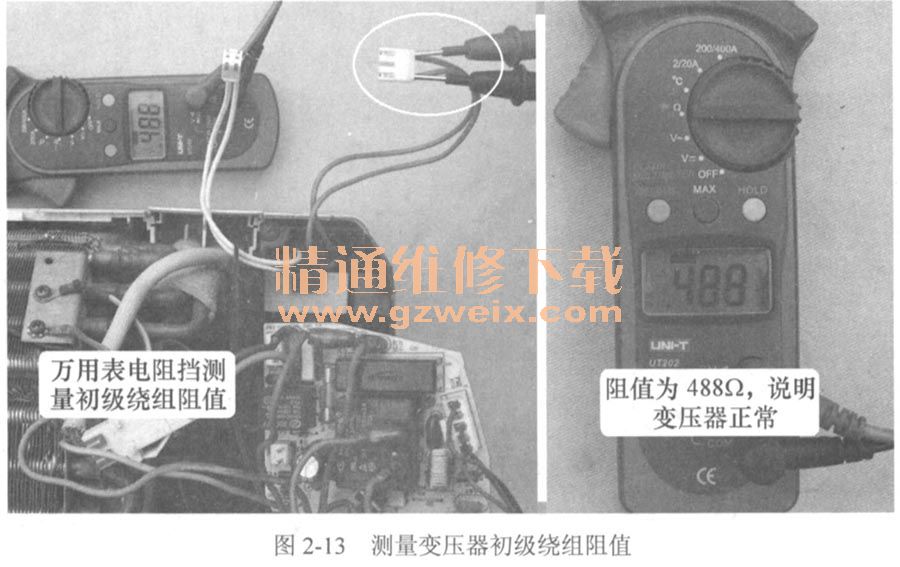

测量阻值结果为488Ω，说明变压器正常。操作过程及测量结果如图2-13所示。

    2．测量电源插头L、N端子在主板上的引线阻值

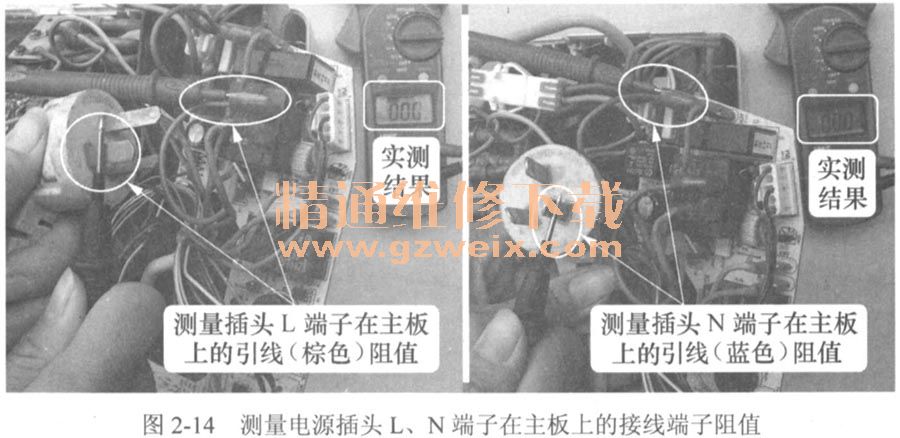

    使用万用表电阻挡，目的是为了判断电源线是否正常。电源线正常时阻值为0Ω；如阻值为无穷大，说明电源线损坏。本例实测结果说明电源线正常。操作过程及测量结果如图2-14所示。

说明：插头N端对应引线为蓝色，L端对应引线为棕色。

    3．测量压缩机继电器两个端子引线与保险管阻值

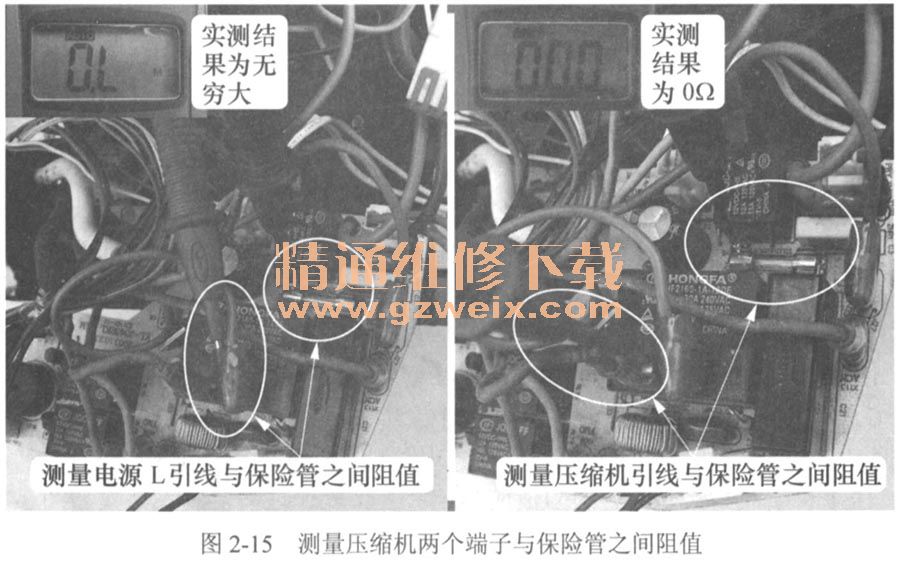

    两个端子的引线分别为电源L引线和压缩机引线，主板供电所需的电源相线（L线）就是由压缩机继电器端子上引入的。使用万用表电阻挡测量时，电源L引线与保险管之间阻值应为0Ω，压缩机引线与保险管之间阻值应为无穷大。操作过程及测量结果如图2-15所示。

从图中可以看出，压缩机引线与电源L引线在压缩机继电器端子上位置插反。

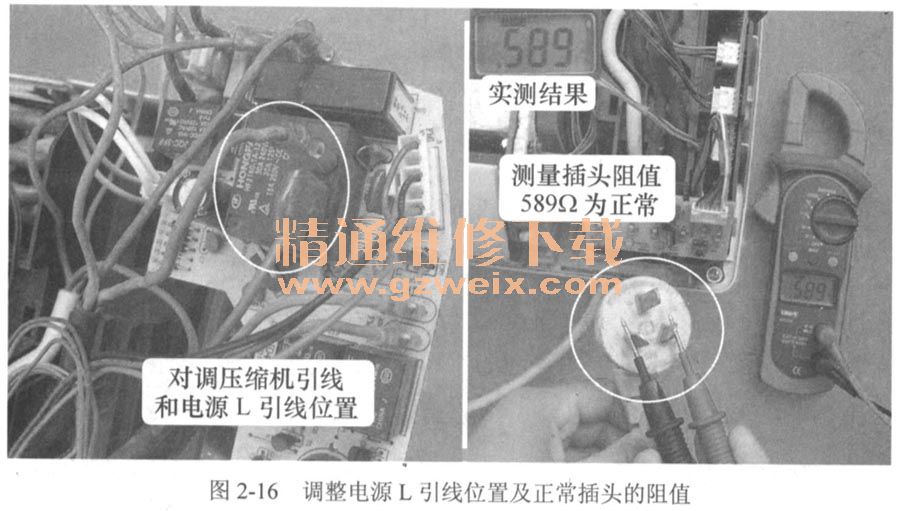

    维修措施：互调压缩机继电器上压缩机引线与电源L引线的位置，如图2-16所示。再次测量电源插头L、N阻值，为589Ω（新增加的约100Ω为PTC电阻阻值），在正常范围内。

    4．经验
    此例故障在更换主板中占到一定比例，经验是上电试机表现为整机不工作故障时，应首先检查压缩机继电器端子上的引线。压缩机继电器端子有两种常见标识方法，即英文标识和数字标识。

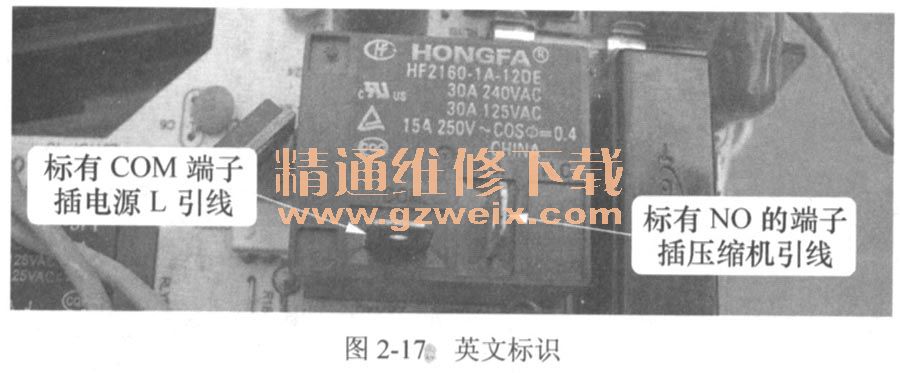

    ①英文标识方法：如图2-17所示，标为COM的端子插电源L引线，标有NO的端子插压缩机引线。

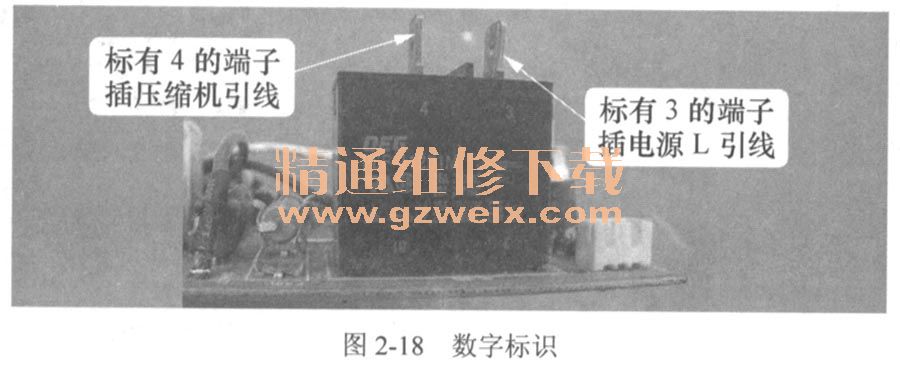

    ②数字标识：如图2-18所示，标有数字3的端子插电源L引线，标有数字4的端子插压缩机引线。

    三、变压器初级绕组串接PTC电阻开路，整机不工作

    故障说明：美的KFR-26GW/I1 Y空调器，将导风板扳到中间位置，上电试机导风板不能自动复位，测量空调器插座电压正常，测量插头L与N阻值为无穷大，应重点检查变压器绕阻和保险管的阻值。PTC在电路原理图中的设计位置参见图2-12。

    1．测量变压器初级绕组阻值

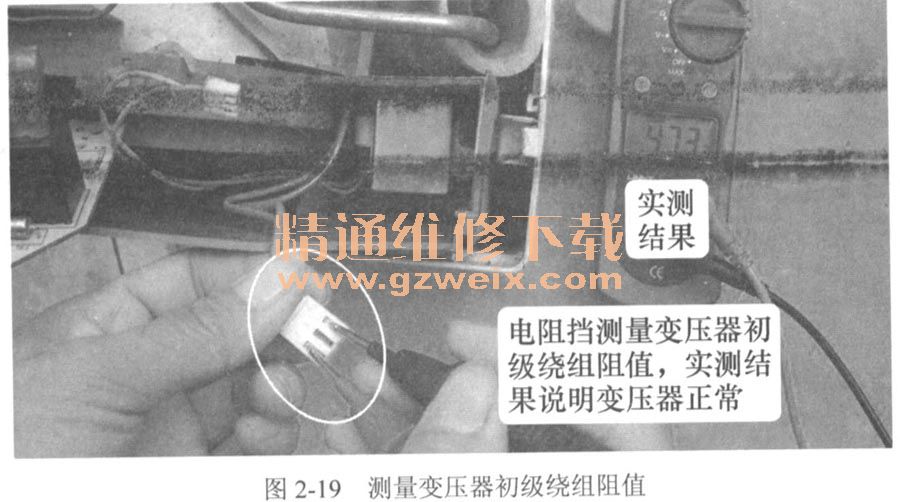

    如图2-19所示，使用万用表电阻挡测量变压器初级绕阻阻值，正常为300～700Ω，如果为无穷大则为开路损坏，实测结果说明变压器初级绕组正常。

    2．测量电源引线

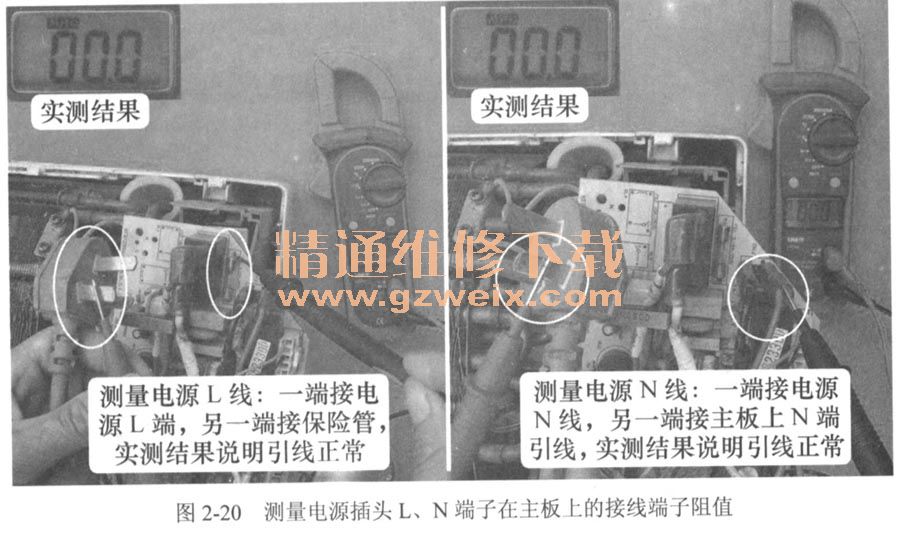

    如图2-20所示，使用万用表电阻挡测量电源插头L、N到主板上的引线端子，判断电源引线是否损坏。如果阻值为无穷大，则说明电源引线开路损坏，实测结果说明电源引线正常且在主板上的插头安装正确。

    3．测量PTC电阻

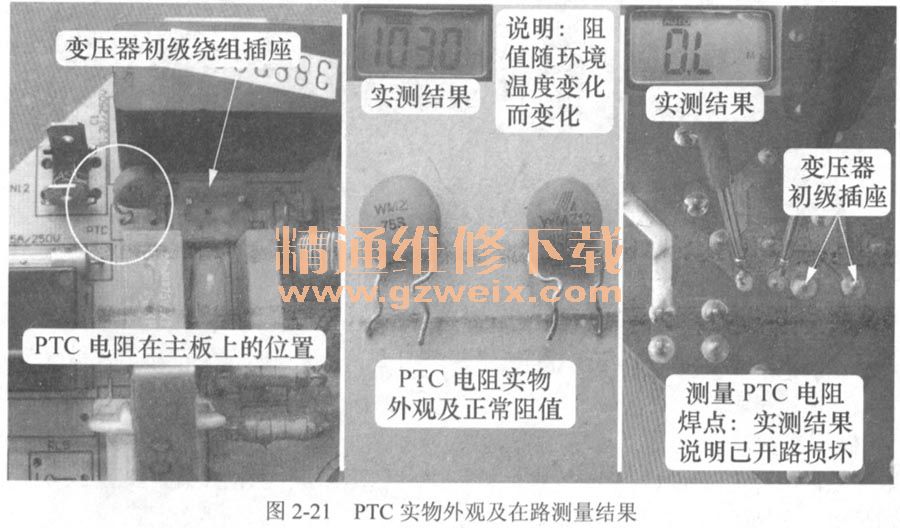

    观察电源引线到变压器初级绕组插座设计有一个PTC电阻，如图2-21所示，正常阻值为100Ω左右，实测阻值为无穷大，判断开路损坏。

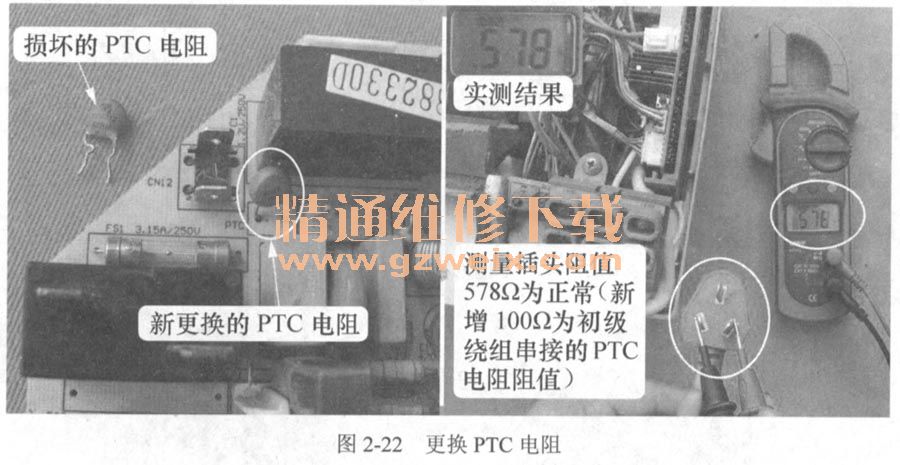

    维修措施：更换PTC电阻，如图2-22所示，再次测量电源插头L， N端阻值，为578Ω，在正常范围内。

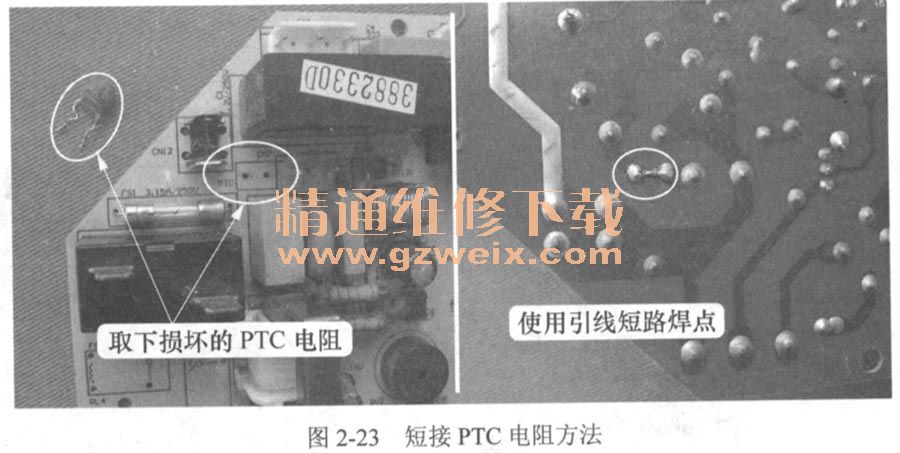

    总结：PTC电阻为正温度系数的热敏电阻，阻值随温度升高而增加。当负载有短路故障时，变压器次级绕阻和初级绕阻的电流均会大大增大，流过PTC电阻的电流也增大，表面温度升高，阻值随之变大，因而变压器初级绕阻的工作电压逐渐降低，从而保护变压器不会过热损坏。实际检修中如果PTC电阻损坏，并且暂时没有配件时，可以直接将其短路，方法如图2-23所示。

四、压敏电阻击穿损坏，整机不工作
    故障说明：三菱重工SRK388HENF挂式空调器，上电后整机不工作，将导风板扳到中间位置，上电试机导风板不能自动复位，测量空调器插头阻值为无穷大。
    1．保险管烧坏

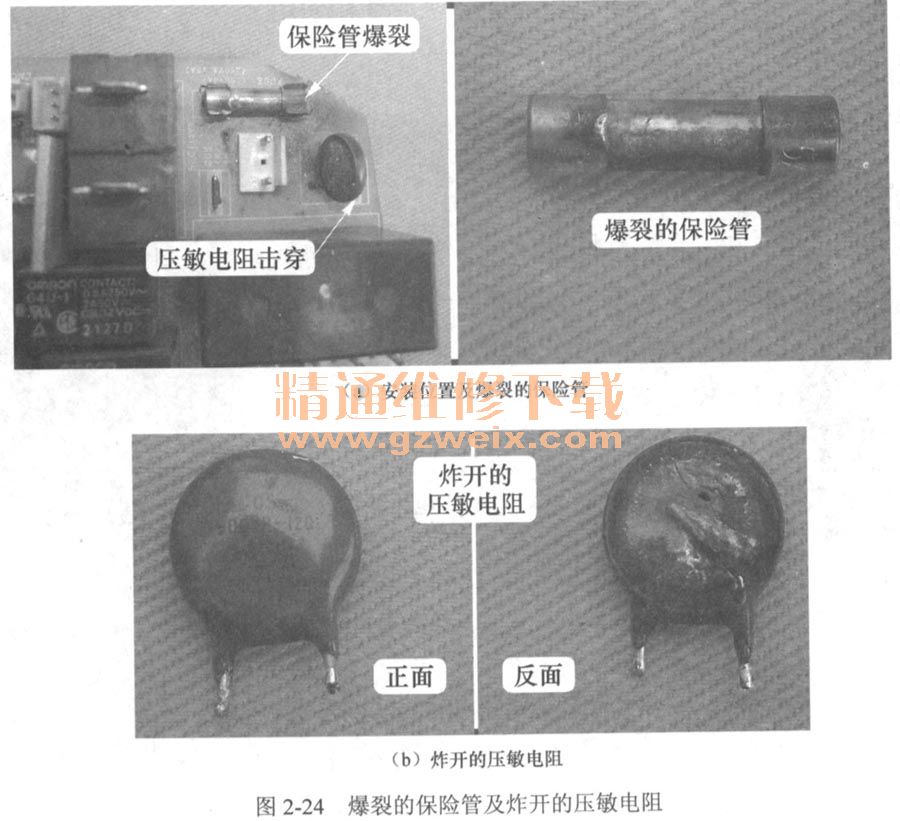

取下室内机外壳，观察保险管管壁严重发黑，压敏电阻表面也炸开，如图2-24所示，说明故障是由于空调器输入电压过高，使得压敏电阻击穿，进而熔断保险管。

    2．测量直流12V和5V对地阻值

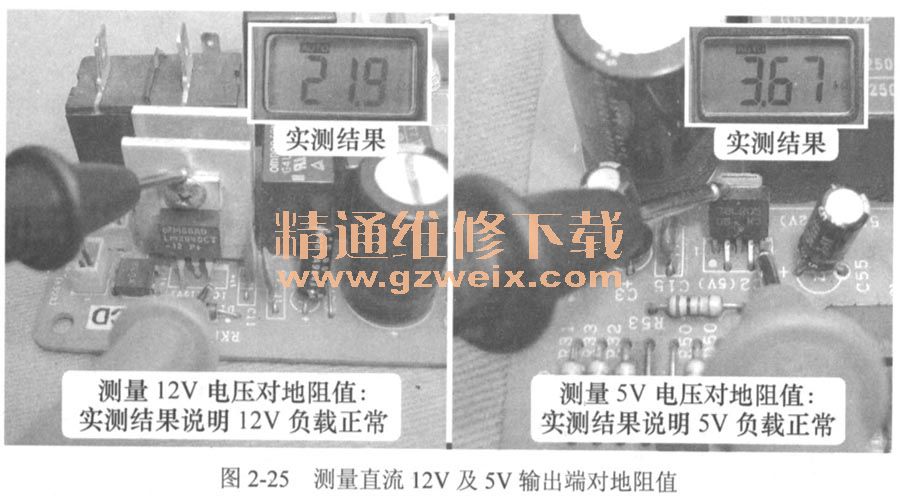

    使用万用表电阻挡，黑表笔接地，红表笔分别接12V稳压集成块LM2940CT的③脚输出端和5V稳压复位集成块78LR05的⑤脚输出端，测量12V和5V电压对地阻值，如图2-25所示，实测结果说明12V和5V负载正常。

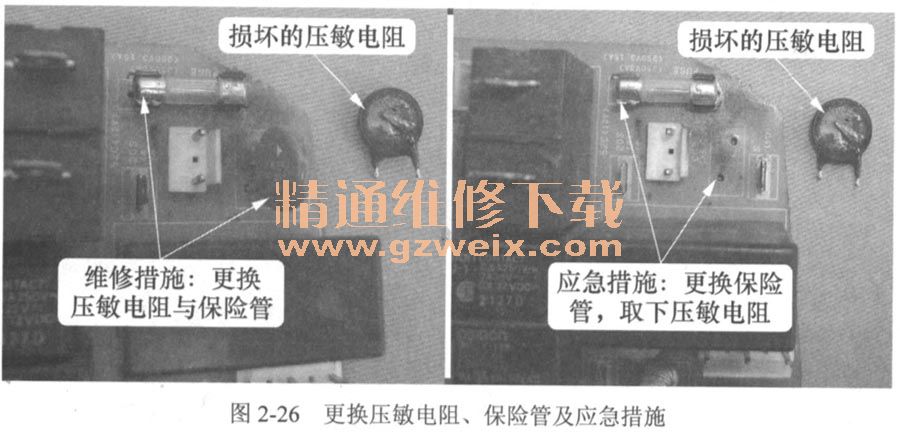

    维修措施：更换压敏电阻与保险管，如图2-26左图所示。
    应急措施：如果暂时没有压敏电阻配件可以更换，可直接取下压敏电阻，只更换保险管上电试机，如图2-26右图所示，空调器也可以正常工作，待有配件时再更换。如果一直不安装压敏电阻，使用时对空调器没有影响，只是输入电压再次过高时（如输入电压变为交流380V），由于保险管不能及时熔断，将大面积损坏主板元器件，维修时只能更换主板。

    总结：输入电压过高时，通常只损坏压敏电阻和保险管，主板的其他元器件一般不会损坏，维修时只更换压敏电阻和保险管即可。
